2017 MAZDA MODEL MX-5 RF display

•Öka ljusstyrkan genom att vrida reglaget
åt höger.
Nedtonat
Ljust
Stänga av dimmerfunktionen
Du kan stänga av dimningen av
belysningen genom att vrida reglaget åt
höger tills det hörs en pipsignal när
instrumentgruppen är neddimmad med
tändningen i läge ON. Om
instrumentgruppen syns sämre på grund av
bländande ljus utifrån kan dimningen av
belysningen stängas av.
OBS
•När dimningen har stängts av går det
inte att dimma instrumentgruppen
även om positionsljuset sätts på.
•När dimningen av belysningen stängs
av övergår skärmen på mittdisplayen
till kontinuerlig dagtidsvisning.
ttVisning av yttertemperatur (utan
multiinformationsdisplay)
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen
beroende på omgivningen och bilens
tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Ändra måttenheten för visning av
yttertemperatur (fordon med typ B/C)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan 9-10.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns
kylvätska också att ändras.
Under körning
Instrumentgrupp och visning
4-26

Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
OBS
Om omgivningstemperaturen är under
cirka -20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer
att
visas.
ttVisning av inställningsbar
hastighetsbegränsning (utan
multiinformationsdisplayen)
*
Inställningsstatus av den inställningsbara
hastighetsbegränsningen visas.

tVisning av farthållarens inställda
hastighet (utan
multiinformationsdisplay)
*
Farthållarens inställda hastighet visas.

(Europeisk modell)
(Utom europeisk modell)
ttFärddator och INFO-knapp (utan
multiinformationsdisplay)
Följande information kan väljas genom att
trycka på knappen INFO med tändningen
på.
•Den ungefärliga sträcka du kan köra
med kvarvarande bränsle
•Genomsnittlig bränsleförbrukning
•Aktuell bränsleförbrukning
•Medelhastighet
•Bilens hastighetslarm*
Om du får något problem med färddatorn,
ta kontakt med en kunnig expert, vi
rekommenderar att du tar kontakt med en
auktoriserad Mazda-verkstad.
Läge för körsträcka till tom tank
Det här läget visar det ungefärliga
avståndet som du kan färdas med
återstående bränsle, baserat på
bränsleförbrukningen.

Avståndet till tom tank beräknas och visas
varje sekund.
(Europeisk modell)
(Utom europeisk modell)
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-27

OBS
•Även om angivelsen för körsträcka
till tom tank är tillräcklig för den
återstående körsträckan, ska du tanka
så snart som möjligt om bränslenivån
är mycket låg eller varningslampan
för låg bränslenivå tänds.
•Visningen kanske inte ändras om du
tankar mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin
som när du nyligen köpt din bil eller
när informationen raderats på grund
av att batteriet kopplas ur, kan
körsträcka till tom tank/avståndet
skilja sig från det angivna värdet.
Läge för genomsnittlig
bränsleförbrukning
Detta läge visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala bränsleförbrukningen och
körsträckan sedan bilen köptes, batteriet
återanslöts eller informationen
nollställdes. Genomsnittlig
bränsleförbrukning beräknas och visas
varje minut.
(Europeisk modell)
(Utom europeisk modell)
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas.
Efter att du tryckt på INFO visas - - -
L/100 km i cirka en minut innan
bränsleekonomin beräknas om och visas.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.

Aktuell bränsleförbrukning beräknas och
visas varannan sekund.
(Europeisk modell)
(Utom europeisk modell)
När hastigheten har sjunkit till ungefär 5
km/h, visas - - - L/100 km på displayen.
Läge för bilens medelhastighet
Detta läge visar bilens medelhastighet
genom att beräkna sträckan och tiden som
körts sedan batteriet anslöts eller data
återställdes.
Bilens medelhastighet beräknas och visas
var 10:e sekund.
(Europeisk modell)
Under körning
Instrumentgrupp och visning
4-28

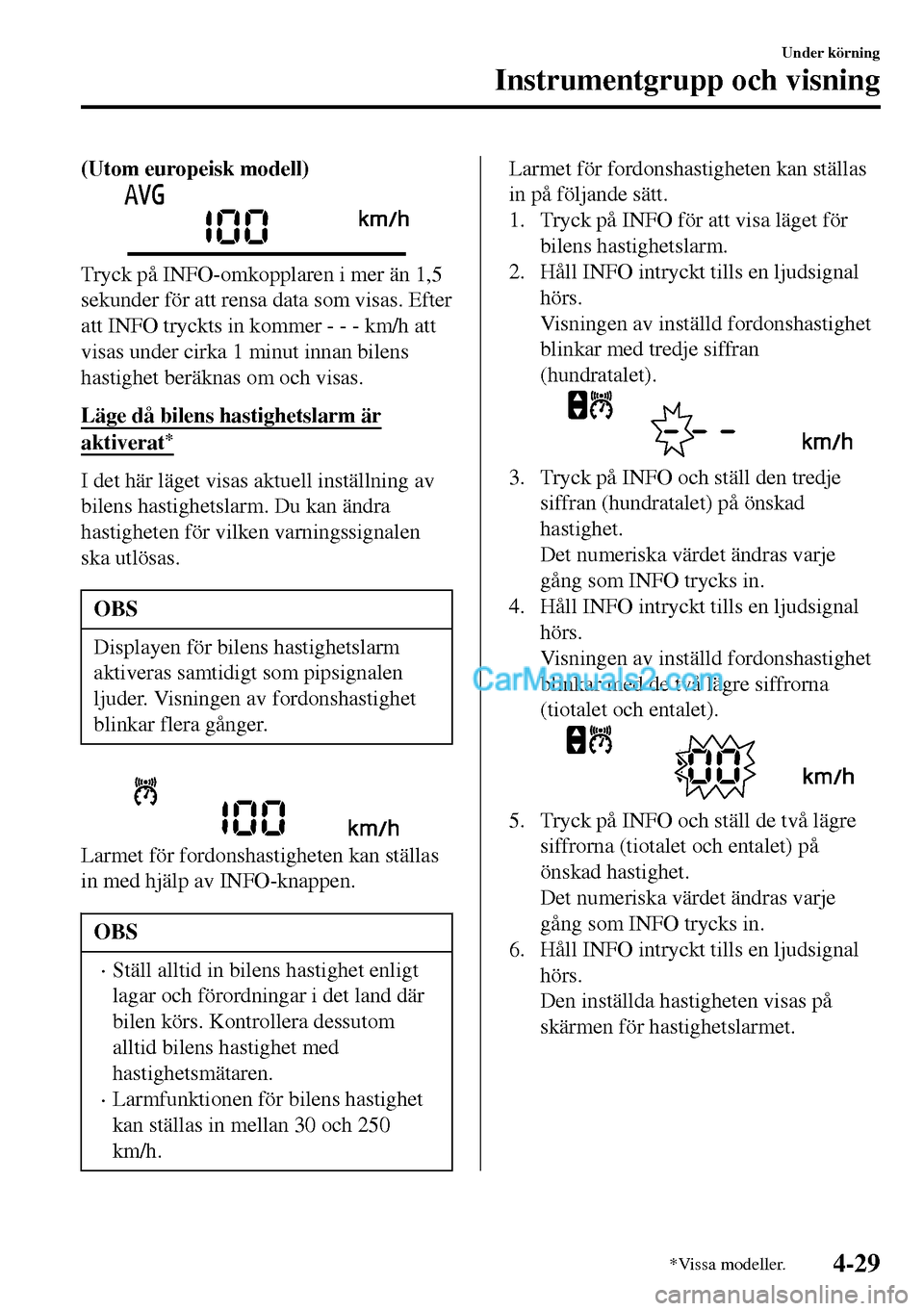

(Utom europeisk modell)
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas. Efter
att INFO tryckts in kommer - - - km/h att
visas under cirka 1 minut innan bilens
hastighet beräknas om och visas.
Läge då bilens hastighetslarm är
aktiverat*
I det här läget visas aktuell inställning av
bilens hastighetslarm. Du kan ändra
hastigheten för vilken varningssignalen
ska utlösas.
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen
ljuder. Visningen av fordonshastighet
blinkar flera gånger.
Larmet för fordonshastigheten kan ställas
in med hjälp av INFO-knappen.
OBS
•Ställ alltid in bilens hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom
alltid bilens hastighet med
hastighetsmätaren.
•Larmfunktionen för bilens hastighet
kan ställas in mellan 30 och 250
km/h.
Larmet för fordonshastigheten kan ställas
in på följande sätt.
1. Tryck på INFO för att visa läget för
bilens hastighetslarm.
2. Håll INFO intryckt tills en ljudsignal
hörs.
Visningen av inställd fordonshastighet
blinkar med tredje siffran
(hundratalet).
3. Tryck på INFO och ställ den tredje
siffran (hundratalet) på önskad
hastighet.
Det numeriska värdet ändras varje
gång som INFO trycks in.
4. Håll INFO intryckt tills en ljudsignal
hörs.
Visningen av inställd fordonshastighet
blinkar med de två lägre siffrorna
(tiotalet och entalet).
5. Tryck på INFO och ställ de två lägre
siffrorna (tiotalet och entalet) på
önskad hastighet.
Det numeriska värdet ändras varje
gång som INFO trycks in.
6. Håll INFO intryckt tills en ljudsignal
hörs.
Den inställda hastigheten visas på
skärmen för hastighetslarmet.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-29

Multiinformationsdisplay och INFO-knapp*
INFO-knapp Multiinformationsdisplay
Multiinformationsdisplayen innehåller följande information.
•Vägmätare
•Trippmätare
•Temperaturmätare för motorns kylarvätska
•Bränslemätare
•Utomhustemperatur
•Körsträcka till tom tank
•Genomsnittlig bränsleförbrukning
•Aktuell bränsleförbrukning
•Underhållsdisplay
•Varningssystemets display för filbyte (LDWS)
•Display för farthållare
•Visning av den inställningsbara hastighetsbegränsningen
•Kompassdisplay
•Bilens hastighetslarm
•Takets display
•Varningsmeddelande
Under körning
Instrumentgrupp och visning
4-30*Vissa modeller.

Skärmens innehåll ändras varje gång INFO trycks in.
Fel på fordons-
systemet
TRIPP
TRIPP
Serviceintervall har överskridits
månader
Tryck på INFO-knappenTryck på INFO-knappen Tryck på INFO-knappenTryck på INFO-knappen
Tryck på INFO-knappen Kylvätskans
temperaturmätare,
underhållsdisplay,
utomhustemperatur,
vägmätare,
bränslemätareKylvätskans
temperaturmätare,
kompass, sträcka till
tom tank, utomhus-
temperatur, vägmä-
tare, bränslemätare Varningsmeddelande,
utomhustemperatur,
vägmätare,
bränslemätare
Kylvätskans
temperaturmätare,
trippmätare A,
genomsnittlig
bränsleekonomi, aktuell
bränsleekonomi,
utomhustemperatur,
vägmätare, bränslemätare
Kylvätskans
temperaturmätare,
trippmätare B,
genomsnittlig
bränsleekonomi, aktuell
bränsleekonomi,
utomhustemperatur,
vägmätare, bränslemätare
*1
*2
*1: Visas bara när en varning aktiveras.
*2: Visas bara när bilen körs.
Under körning
Instrumentgrupp och visning
4-31

tVisning av yttertemperatur
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen
beroende på omgivningen och bilens
tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Ändra måttenheten för visning av
yttertemperatur (fordon med typ B/C)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan 9-10.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns
kylvätska också att ändras.
Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
OBS
Om omgivningstemperaturen är under
cirka -20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer
att
visas.
Under körning
Instrumentgrupp och visning
4-34*Vissa modeller.

tKörsträcka till tom tank
Det ungefärliga avståndet som du kan
färdas med återstående bränsle baserat på
bränsleförbrukningen visas.
Avståndet till tom tank beräknas och visas
varje sekund.

OBS
•Även om angivelsen för körsträcka
till tom tank är tillräcklig för den
återstående körsträckan, ska du tanka
så snart som möjligt om bränslenivån
är mycket låg eller varningslampan
för låg bränslenivå tänds.
•Visningen ändras inte om du tankar
mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin
som när du nyligen köpt din bil eller
när informationen raderats på grund
av att batteriet kopplas ur, kan
körsträcka till tom tank/avståndet
skilja sig från det angivna värdet.
tGenomsnittlig bränsleförbrukning
Detta läge visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala bränsleförbrukningen och
körsträckan sedan bilen köptes, batteriet
återanslöts eller informationen
nollställdes.
Genomsnittlig bränsleförbrukning
beräknas och visas varje minut.

TRIPP
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas. Efter
att du tryckt på INFO visas - - - L/100 km
i cirka en minut innan bränsleekonomin
beräknas om och visas.
ttAktuell bränsleförbrukning
Visar aktuell bränsleförbrukning genom att
förbrukat bränsle och körsträckan
beräknas.
Aktuell bränsleförbrukning beräknas och
visas varannan sekund.

TRIPP
När hastigheten har sjunkit till ungefär 5
km/h, visas - - - L/100 km på displayen.
Under körning
Instrumentgrupp och visning
4-35
