2017 MAZDA MODEL MX-5 stop start

Om en varningslampa tänds eller blinkar
Om en varningslampa tänds eller blinkar, måste du vidta nödvändiga åtgärder för respektive
lampa. Det är föreligger inget problem om lampan slocknar men om den inte slocknar eller
tänds/blinkar igen bör du ta kontakt med en auktoriserad Mazda-verkstad.
(Bilar med audio typ B)
Information om en del varningar visas på mittdisplayen.
1. Om varningslampan tänds, välj ikonen
på hemskärmen för att ta fram
programskärmen.
2. Välj bilens statusövervakare.
3. Välj ”Warning Guidance” (Varningar) för att se aktuella varningar.
4. Välj en varning för att se detaljer om varningen.
ttStanna omedelbart på en säker plats
Om någon av följande varningslampor tänds kan det vara ett fel i systemet. Stanna
omedelbart och parkera bilen på en säker plats och kontakta en auktoriserad
Mazda-verkstad.
Signal Varning
(Röd)
Bromssystemets var-
ningslampaVarningen fyller följande funktioner:
Varning för ansatt parkeringsbroms
Lampan tänds när parkeringsbromsen är åtdragen och tändningen är i något av lägena
START eller ON. Den släcks när parkeringsbromsen lossas helt.
Varning för låg bromsvätskenivå
Om bromsvarningslampan fortfarande lyser när parkeringsbromsen har lossats kan
bromsoljenivån vara låg eller så kan det röra sig om ett fel på bromssystemet. Stanna
omedelbart och parkera bilen på en säker plats. Kontakta en kunnig mekaniker, vi re-
kommenderar en auktoriserad Mazda-verkstad.
VARNING
Kör inte med bromsvarningslampan tänd. Kontakta en kunnig reparatör för att kon‐
trollera bromsarna så fort som möjligt. Vi rekommenderar en auktoriserad Mazda-re‐
paratör:
Det är farligt att köra med bromsvarningslampan tänd. Det innebär att bromsarna
kanske inte fungerar eller slutar fungera när som helst. Om lampan förblir tänd efter
att parkeringsbromsen har lossats ska bromsarna kontrolleras genast.
VIKTIGT
Dessutom kan bromsverkan försämras så att du behöver trampa kraftigare än vanligt
för att få stopp på bilen.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-30

Signal Varning
Varningslampa för elekt-
ronisk bromskraftfördel-
ningOm den elektroniska bromskraftfördelningens styrenhet fastställer att vissa kompo-
nenter fungerar på felaktigt sätt, kan styrenheten samtidigt tända bromssystemets var-
ningslampa och ABS-varningslampan. Problemet finns troligen i det elektroniska
bromskraftfördelningssystemet.
VARNING
Kör inte bilen om både ABS -varningslampan och bromsvarningslampan tänds. Låt bi‐
len bli bogserad till en kunnig reparatör. Vi rekommenderar att en auktoriserad Maz‐
da-reparatör kontrollerar bromsarna så fort som möjligt:
Det är farligt att köra bilen när bromssystemets varningslampa och ABS-varningslam‐
pan är tända samtidigt.
När båda lamporna är tända kan bakhjulen låsas snabbare vid nödstopp än under
normala omständigheter.
Varningsindikering/
varningslampa för ladd-
ningssystemOm varningslampan tänds under körning är något fel i generatorn eller laddningssys-
temet.
Kör till sidan av vägen och parkera. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
VIKTIGT
Kör inte bilen när varningslampan för laddningssystemet lyser eftersom motorn kan
stanna utan förvarning.
Motoroljans varnings-
lampaDenna varningslampa visar att motoroljetrycket är lågt.
VIKTIGT
Kör inte motorn om oljetrycket är lågt. Det kan i så fall resultera i omfattande motor‐
skador.
Om lampan tänds eller en varningsindikering visas under körning:
1. Kör till sidan av vägen och parkera på plan mark.
2. Stäng av motorn och vänta i 5 minuter så att oljan rinner tillbaka till oljetråget.
3. Kontrollera oljenivån i motorn (sidan 6-19). Om den är låg ska du fylla på rätt
mängd motorolja och vara noggrann så du inte fyller på för mycket.
VIKTIGT
Kör inte motorn om oljenivån är låg. Det kan i så fall resultera i omfattande motor‐
skador.
4. Starta motorn och kontrollera varningslampan.

Om lampan förblir tänd trots att oljenivån är normal eller efter det att oljepåfyllning
skett, måste motorn genast stängas av och bilen bogseras till en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-31

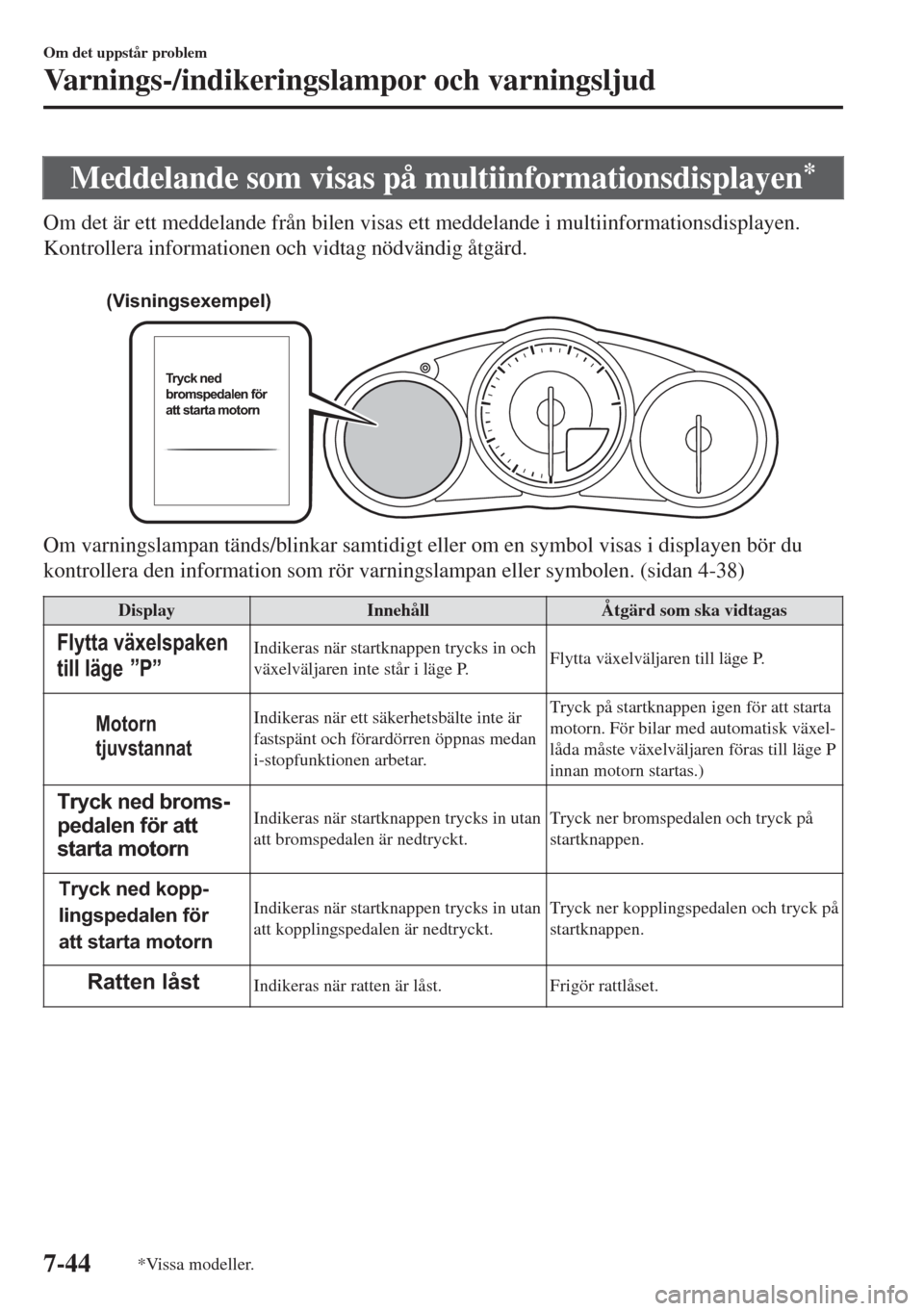

Meddelande som visas på multiinformationsdisplayen*
Om det är ett meddelande från bilen visas ett meddelande i multiinformationsdisplayen.
Kontrollera informationen och vidtag nödvändig åtgärd.

(Visningsexempel)
Tryck ned
bromspedalen för
att starta motorn
Om varningslampan tänds/blinkar samtidigt eller om en symbol visas i displayen bör du
kontrollera den information som rör varningslampan eller symbolen. (sidan 4-38)
Display Innehåll Åtgärd som ska vidtagas
Flytta växelspaken
till läge P””Indikeras när startknappen trycks in och
växelväljaren inte står i läge P.Flytta växelväljaren till läge P.
Motorn
tjuvstannatIndikeras när ett säkerhetsbälte inte är
fastspänt och förardörren öppnas medan
i-stopfunktionen arbetar.Tryck på startknappen igen för att starta
motorn. För bilar med automatisk växel-
låda måste växelväljaren föras till läge P
innan motorn startas.)
Tryck ned broms-
pedalen för att
starta motornIndikeras när startknappen trycks in utan
att bromspedalen är nedtryckt.Tryck ner bromspedalen och tryck på
startknappen.
Tryck ned kopp-
lingspedalen för
att starta motornIndikeras när startknappen trycks in utan
att kopplingspedalen är nedtryckt.Tryck ner kopplingspedalen och tryck på
startknappen.
Ratten låstIndikeras när ratten är låst. Frigör rattlåset.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-44*Vissa modeller.

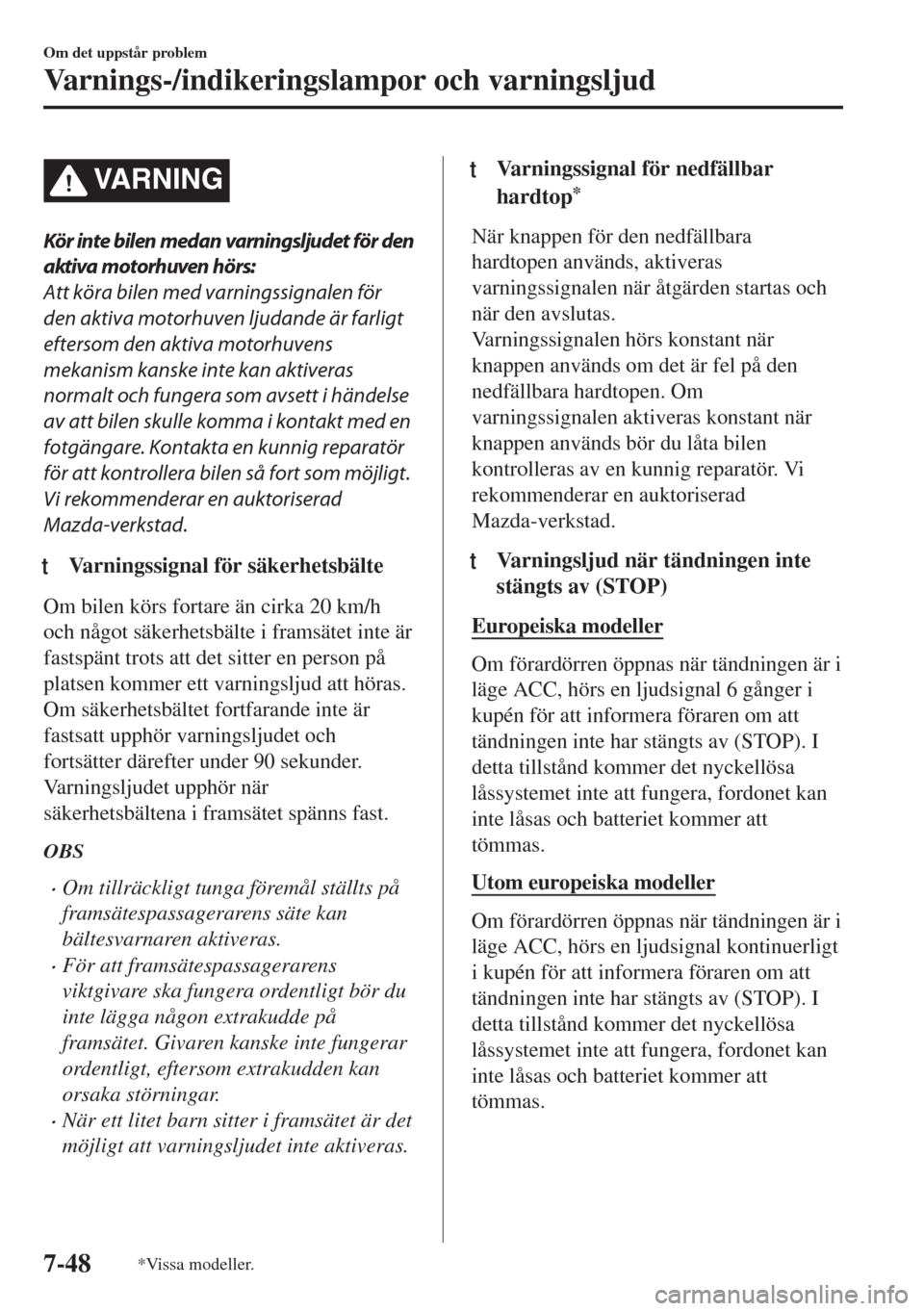

VARNING
Kör inte bilen medan varningsljudet för den
aktiva motorhuven hörs:
Att köra bilen med varningssignalen för
den aktiva motorhuven ljudande är farligt
eftersom den aktiva motorhuvens
mekanism kanske inte kan aktiveras
normalt och fungera som avsett i händelse
av att bilen skulle komma i kontakt med en
fotgängare. Kontakta en kunnig reparatör
för att kontrollera bilen så fort som möjligt.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
tVarningssignal för säkerhetsbälte
Om bilen körs fortare än cirka 20 km/h
och något säkerhetsbälte i framsätet inte är
fastspänt trots att det sitter en person på
platsen kommer ett varningsljud att höras.
Om säkerhetsbältet fortfarande inte är
fastsatt upphör varningsljudet och
fortsätter därefter under 90 sekunder.
Varningsljudet upphör när
säkerhetsbältena i framsätet spänns fast.
OBS
•Om tillräckligt tunga föremål ställts på
framsätespassagerarens säte kan
bältesvarnaren aktiveras.
•För att framsätespassagerarens
viktgivare ska fungera ordentligt bör du
inte lägga någon extrakudde på
framsätet. Givaren kanske inte fungerar
ordentligt, eftersom extrakudden kan
orsaka störningar.
•När ett litet barn sitter i framsätet är det
möjligt att varningsljudet inte aktiveras.
tVarningssignal för nedfällbar
hardtop
*
När knappen för den nedfällbara
hardtopen används, aktiveras
varningssignalen när åtgärden startas och
när den avslutas.
Varningssignalen hörs konstant när
knappen används om det är fel på den
nedfällbara hardtopen. Om
varningssignalen aktiveras konstant när
knappen används bör du låta bilen
kontrolleras av en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
tVarningsljud när tändningen inte
stängts av (STOP)
Europeiska modeller
Om förardörren öppnas när tändningen är i
läge ACC, hörs en ljudsignal 6 gånger i
kupén för att informera föraren om att
tändningen inte har stängts av (STOP). I
detta tillstånd kommer det nyckellösa
låssystemet inte att fungera, fordonet kan
inte låsas och batteriet kommer att
tömmas.
Utom europeiska modeller
Om förardörren öppnas när tändningen är i
läge ACC, hörs en ljudsignal kontinuerligt
i kupén för att informera föraren om att
tändningen inte har stängts av (STOP). I
detta tillstånd kommer det nyckellösa
låssystemet inte att fungera, fordonet kan
inte låsas och batteriet kommer att
tömmas.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-48*Vissa modeller.

tVarningssignal för elektroniskt
rattlås
Varningssignalen aktiveras om ratten inte
låses upp efter att startknappen tryckts in.
(sidan 4-4)
ti-stopsystemets varningssignal*
•Om förardörren öppnas när tomgången
har stoppats hörs ett varningsljud som
talar om för föraren att tomgången har
stoppats. Det upphör när förardörren
stängs.
•Varningsljudet hörs om följande saker
utförs medan motorn stängts av. I sådant
fall kommer motorn inte att återstarta av
säkerhetsskäl. Starta motorn på det
vanliga sättet.
•(Europeisk modell)
Förarsidans säkerhetsbälte är inte
fastspänt och förardörren öppnas.
•(Utom europeisk modell)
•(Manuell växellåda)
Växelspaken är i ett annat läge än
neutralläget, förarsidans
säkerhetsbälte är inte fastspänt och
förardörren är öppnad.
•(Automatväxellåda)
Växelväljaren är i läge D eller M
(inte i andra växelns fasta läge),
förarsidans säkerhetsbälte är inte
fastspänt och förardörren öppnas.
tBilens hastighetslarm*
Bilens hastighetslarm varnar föraren med
hjälp av en pipsignal och en
varningsindikering i instrumentgruppen
när den tidigare inställda hastigheten har
överskridits.
Du kan ändra hastigheten för vilken
varningssignalen ska utlösas.
tVarningssignal 120 km/h*
Om bilens hastighet överstiger 120 km/h,
hörs en signal i 5 sekunder.
tVarningssignal för
utomhustemperatur
*
Varnar föraren att det finns risk för is på
vägen när utomhustemperaturen är låg.
Om utomhustemperaturen är under cirka
4 °C hörs en pipsignal och displayen för
utomhustemperatur blinkar i cirka tio
sekunder.
(Instrumentgrupp typ A)
Se Visning av yttertemperaturen på sidan
4-34.
(Instrumentgrupp typ B)
Se Visning av yttertemperaturen på sidan
4-26.
tServostyrningens varningssummer
Om det är något fel på
servostyrningssystemet kommer
felindikeringslampan för servostyrningen
att tändas och en summer ljuder samtidigt.
Se Varnings-/indikeringslampor på sidan
4-38.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-50*Vissa modeller.

6. Tryck gummistoppet genom skyddet
på fordonets högra sida samtidigt som
skyddet lyfts upp en aning.

Kåpa
Gummistopp
7. Lyft upp skyddet från fordonets utsida.

8. För in handen under det upplyfta
skyddet och lossa skruvarna på
kåporna tills de roterar fritt.

OBS
Dra inte bort kåpan. Om kåpan tas
bort kommer bakluckans lås att
frigöras, men det bakre taket kan inte
drivas elektriskt.
9. Starta motorn.
10. Fortsätt att trycka takknappen i
stängningsriktningen tills det bakre
taket är helt stängt.
Se Stänga taket på sidan 3-41.

Indikering på
multiinformations
display
11. Stäng av tändningen.
12. Demontera vindavvisaren.

Vindavvisare
Om det uppstår problem
När du inte kan öppna bakluckan
7-54

Specifikationer
tMotor
ArtikelSpecifikation
SKYACTIV-G 1.5 SKYACTIV-G 2.0
Typ DOHC-16V radmotor, 4 cylindrar
Cylinderdiameter × slag-
längd74,5 × 85,8 mm 83,5 × 91,2 mm
Volym 1 496 ml 1 998 ml
Kompressionsförhållande 13,0

Arab Gulf Cooperation Council
Artikel Specifikation
Max. motoreffekt/varvtal 118 kW 6 000 varv/min
Max. motormoment/varv-
tal200 N/4 600 rpm
Maximal hastighet 194 km/h
tElsystem
Artikel Klassifikation
BatteriN-55 (S)
*1
12V-45Ah/20HR*2
Tändstiftsnummer
Mazda original tändstift*3PE5R-18-110 eller PE5S-18-110
*1 N-55 (S) är konstruerad för i-stop-system (FOR STOP & START)/i-ELOOP-system. Endast N-55 (S) ska
användas för att säkerställa korrekt funktion för i-stop-systemet (FOR STOP & START)/i-ELOOP-systemet.
Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad.
*2 Ej för i-stop-system/i-ELOOP-system.*3 Tändstiften ger SKYACTIV-G dess optimala prestanda. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
VIKTIGT
Använd inte stålborste till att rengöra iridiumtändstift. Det skadar den fina ytan av iridium
och platina på tändstiftet.
Specifikationer
Specifikationer
9-4

Register
G
Garanti ................................................ 8-2
Glödlampor
Byte ............................................. 6-35
Specifikationer .............................. 9-7
Golvmatta ......................................... 3-50
Gunga bilen ...................................... 3-51
H
Hastighetsmätare .............................. 4-23
Hjälp vid start i backe (HLA) ........... 4-76
I
i-ACTIVSENSE ............................... 4-91
Adaptiva LED-strålkastare (ALH)......
..................................................... 4-94
Adaptivt strålkastarsystem (AFS) .......
..................................................... 4-93
Backvarnare för korsande trafik
(RCTA) ..................................... 4-107
Framåtriktad kamera (FSC) ...... 4-116
Inställningsbar hastighetsbegränsning
(ASL) ........................................ 4-110
Kamera och sensorer ...................4-92
Radarsensorer (bak) .................. 4-118
Varningssystem för filbyte
(LDWS) ...................................... 4-97
Övervakning av död vinkel (BSM) .....
................................................... 4-102
i-ELOOP ........................................... 4-81
i-ELOOP-indikeringslampa ........ 4-82
Statusdisplay ............................... 4-82
i-stop ................................................. 4-12
i-stop OFF-knapp ........................ 4-19
Indikeringslampa (grön) ............. 4-17
Rullförhindrande funktion .......... 4-20
Varningslampa (gul) ....................4-17
i-stopsystemets varningssignal ......... 7-50
Indikatorlampor ................................ 4-40
Indikeringslampor
Låg kylvätsketemperatur .............4-42
Nyckel ......................................... 4-42
Informationsdekal ............................... 9-2
Inkörning .......................................... 3-49
Innerlampor
Bagagerumsbelysning ............... 5-106
Taklampa ...................................5-106
Instrument ......................................... 4-22
Instrumentgrupp ............................... 4-22
Instrumentpanelens belysning .......... 4-25
Inställningsbar hastighetsbegränsning
(ASL) .............................................. 4-110
Aktivering/Avaktivering ........... 4-113
Huvudindikering för inställningsbar
hastighetsbegränsning (ASL) (vit) ......
................................................... 4-112
Huvudindikeringslampa för
inställningsbar hastighetsbegränsning
(ASL) (gul) ................................4-112
Indikering för inställd
hastighetsbegränsning (ASL)
(grön) .........................................4-112
Indikeringslampa för inställd
hastighetsbegränsning (ASL)
(grön) .........................................4-112
Ställa in systemet ...................... 4-115
Tillfälligt avbryta systemet ....... 4-115
Varningssignal för
hastighetsbegränsning ............... 4-112
Visning av inställningsbar
hastighetsbegränsning (ASL)
display ....................................... 4-111
Interiörvård ....................................... 6-58
Rengöring av rutornas insidor .....6-60
Skötsel av instrumentpanelens yta ......
..................................................... 6-60
Skötsel av klädsel ........................6-59
Skötsel av läderklädsel ................6-59
Skötsel av plastdetaljer ............... 6-60
Skötsel av vinylklädsel ............... 6-59
10-4
