4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
位置 表示容量保護装置
13 ― ― ―
14 SRS2/ESCL 15
A ステアリングロック
15 SEAT
WARM 20 A シートヒーター
¬è”Å “7
÷
‹
16 M.DEF 7.5 Aミラーデフォッガー ( 曇り取り )¬è”Å “7
÷
‹

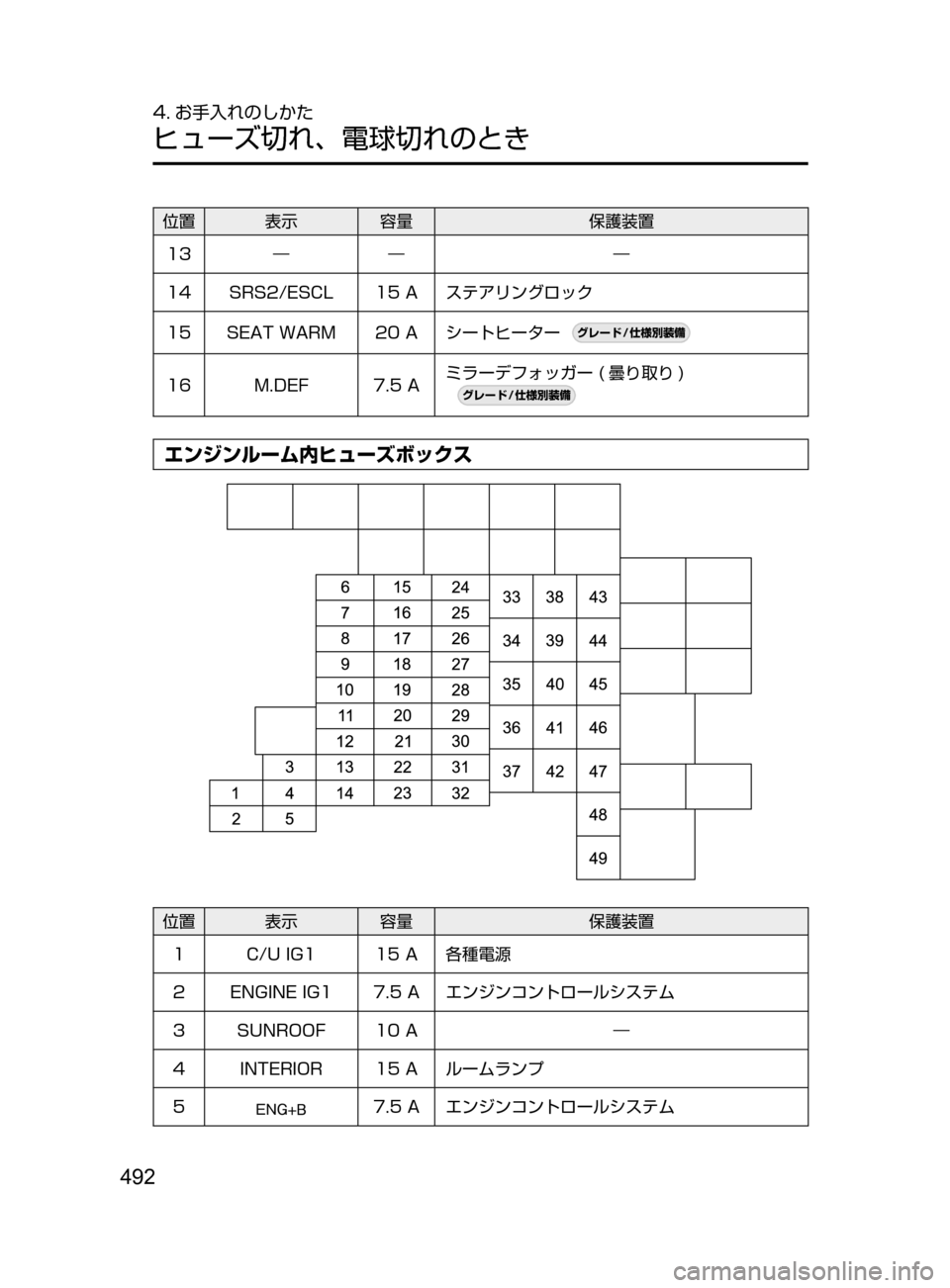

エンジンルーム内ヒューズボックス
位置 表示
容量保護装置
1 C/U IG1 15 A 各種電源
2 ENGINE
IG1 7.5 A エンジンコントロールシステム
3 SUNROOF 10
A―
4 INTERIOR 15
A ルームランプ
5
7.5A エンジンコントロールシステム
DEMIO_Dコ_初版.indb 4922016/08/30 9:27:44
493
運転する
前に
運転する
ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
位置 表示 容量保護装置
6 AUDIO2 15 A オーディオ
7 METER1 10
A メーター
8 SRS1 7.5
A エアバッグシステム
9 METER2 7.5
A メーター
¬è”Å “7
÷
‹
10 RADIO 7.5 A オーディオ
11 ENGINE3 15 A エンジンコントロールシステム
12 ENGINE1 15
A エンジンコントロールシステム
13 ENGINE2 15
A エンジンコントロールシステム
14 AUDIO1 25
A オーディオ
15 A/C
MAG 7.5 A 空調
16 AT
PUMP 15 Aトランスアクスルコントロールシステム
¬è”Å “7
÷
‹
17 AT
15 Aトランスアクスルコントロールシステム､ エン
ジンスイッチ
18 D.LOCK 25
A パワードアロック
19 H/L
RH 20 A ヘッドランプ 右
20
7.5A エンジンコントロールシステム
21 TAIL 20 A 尾灯､ 番号灯､ 車幅灯
22 ST.HEATER 15A ―
23 ROOM 25
A ルームランプ
24 FOG 15
A フォグランプ
¬è”Å “7
÷
‹
25 H/CLEAN 20 A ヘッドランプウォッシャー¬è”Å “7
÷
‹
26 STOP 10 A 制動灯
27 HORN 15 A ホーン
