2017 MAZDA MODEL CX-5 ESP

4–109
Tijdens het rijden
Remmen
OPMERKING
Wanneer aan alle onderstaande
voorwaarden is voldaan, werkt de
AUTOHOLD en blijven de remmen
geactiveerd.

 Het contact wordt op ON gezet
(motor draait of wordt gestopt door
i-stop).
  De auto wordt stopgezet.
 Het rempedaal wordt ingetrapt.
 Het indicatielampje AUTOHOLD
actief gaat branden.
  Het gaspedaal wordt niet ingetrapt.
 De veiligheidsgordel van de
bestuurder is vastgemaakt.
  Het bestuurdersportier is gesloten.
 Er is geen probleem met de
AUTOHOLD functie.
  De elektrische handrem (EPB) wordt
vrijgezet.
  Er is geen probleem met de
elektrische handrem (EPB).
  (Voertuig met automatische
transmissie)
 De keuzehendel staat in een andere
stand dan stand R, of de auto kantelt
naar voren met de keuzehendel in
stand R.
AUTOHOLD vrijgeven en gaan rijden
Als u een van de volgende handelingen
uitvoert om rijden met de auto te
hervatten, worden de remmen automatisch
vrijgezet en gaat het indicatielampje
AUTOHOLD actief uit.



 (Voertuig met handgeschakelde
versnellingsbak)

 Geef het koppelingspedaal vrij met de
versnellingshendel in een andere stand
dan de neutraalstand.



 (Voertuig met automatische
transmissie)




 Het gaspedaal ingetrapt wordt.



 De auto kantelt achterwaarts of de
keuzehendel wordt verplaatst naar de
stand R op een horizontale ondergrond.


OPMERKING
  Als de elektrische parkeerrem
(EPB) wordt aangetrokken terwijl
de AUTOHOLD functie actief is,
wordt de AUTOHOLD functie
vrijgegeven en wordt de elektrische
parkeerrem (EPB) aangetrokken.
Als de elektrische handrem (EPB)
onder deze omstandigheden wordt
vrijgezet, houdt de AUTOHOLD
functie de remmen geactiveerd.
  Onder de volgende omstandigheden
wordt de elektrische handrem (EPB)
automatisch aangetrokken en wordt
de AUTOHOLD functie vrijgegeven.
De AUTOHOLD functie wordt
weer geactiveerd wanneer de
omstandigheden voorafgaand aan
vrijgave van de AUTOHOLD functie
weer van toepassing zijn.



 De veiligheidsgordel van de
bestuurder is niet vastgegespt.



 Het bestuurdersportier is open.

 Wanneer ongeveer tien minuten
of meer zijn verstreken sinds
de AUTOHOLD functie werd
geactiveerd, wordt de elektrische
handrem (EPB) automatisch
aangetrokken. Aangezien de
AUTOHOLD functie opnieuw wordt
geactiveerd wanneer de elektrische
parkeerrem (EPB) wordt vrijgezet,
worden de remmen weer door de
AUTOHOLD functie geactiveerd.

4–118
Tijdens het rijden
ABS/TCS/DSC
OPGELET
  Wanneer de volgende punten niet
in acht worden genomen bestaat
de kans dat het DSC systeem niet
correct werkt:



 Gebruik banden van de juiste
maat die voor uw Mazda zijn
gespeci¿ ceerd op alle vier wielen.




 Gebruik banden van dezelfde
fabrikant, soort en pro¿ elpatroon
op alle vier wielen.



 Niet tezamen gebruiken met
versleten banden.


 Het is mogelijk dat het DSC systeem
niet correct functioneert wanneer
sneeuwkettingen worden gebruikt
of wanneer een noodreservewiel is
gemonteerd omdat de diameter van
de band verandert.
TCS/DSC indicatielampje

Dit indicatielampje blijft gedurende
enkele seconden branden wanneer het
contact op ON gezet wordt. Als het TCS
of DSC systeem in werking is, gaat het
indicatielampje knipperen.

Als het lampje blijft branden, is er
mogelijk een defect in het TCS, DSC of
het rembekrachtigingssysteem en bestaat
de kans dat deze niet correct functioneren.
Breng uw auto naar een deskundige
reparateur, bij voorkeur een of¿ ciële
Mazda-reparateur.

4–119
Tijdens het rijden
Brandstofverbruikmonitor
*Bepaalde modellen.
Brandstofverbruikmonitor *
Bij voertuigen met type B audio, kan de bedrijfstoestand, het brandstofverbruik en de
energiebesparing *1 beurtelings worden getoond door bediening van de pictogrammen in de
display.
Bovendien kan wanneer de einddisplay is ingeschakeld na het voltooien van een rit de totale
energiebesparing tot op dat moment in de einddisplay worden getoond.

1. Selecteer het pictogram op het beginscherm om het scherm “Applicaties” te tonen.
2. Selecteer de “Brandstofverbruik”.
3. Bedien de commanderschakelaar of raak het scherm aan voor het tonen van het menu.
OPMERKING
Wanneer het menu wordt getoond door aanraking van het scherm, wordt de display
automatisch na 6 seconden verborgen.
4. Selecteer het pictogram in het menu en voer de bediening uit. Het gebruik van de
pictogrammen is als volgt:

Indicatie op display Bedrijfstoestand


Verbergt de menudisplay.

Toont het toepassingenscherm.

Schakelt de brandstofverbruikmonitor over in de
volgorde van bedrijfstoestand, brandstofverbruik en
energiezuinigheid
*1 .

Stelt de brandstofverbruikgegevens terug.

Toont het volgende instelscherm. Einddisplay in-/uitschakelen
In-/uitschakelen van de functie die het terugstellen
van de brandstofverbruikgegevens koppelt
aan de dagteller (Dagteller A) (Alleen type B
instrumentengroep)

*1 Met i-stop functie.

4–122
Tijdens het rijden
Brandstofverbruikmonitor
Energiebesparingsdisplay (Met i-stop functie)
De actuele prestaties van de energiebesparing worden getoond.

Indicatie op display Bedrijfstoestand


De bladgra¿ ek groeit al naargelang de hoeveelheid
CO
2 uitstoot die door de werking van het systeem
wordt gereduceerd. De totaal verzamelde
hoeveelheid bladgroei wordt aangegeven in termen
van het aantal boomgra¿ eken.

Toont de totale rijafstand die door de werking van de
i-stop functie verlengd kon worden.

Toont het percentage van tijd dat de auto door de
werking van de i-stop functie is stopgezet in
vergelijking tot de totale hoeveelheid tijd dat de auto
is stopgezet.

Toont de hoeveelheid tijd dat de i-stop functie heeft
gefunctioneerd.

Toont de totale hoeveelheid tijd dat de auto is
stopgezet.

Eindschermweergave
Als de einddisplay op de brandstofverbruikmonitor aan is wanneer het contact vanuit de
stand ON op OFF wordt gezet, wordt de werkelijke energiebesparing (met i-stop functie) of
de informatie over het brandstofverbruik (zonder i-stop functie) getoond.

4–123
Tijdens het rijden
Drive-selectie
*Bepaalde modellen.
Drive-selectie *
Drive-selectie is een systeem dat de drive-stand van de auto overschakelt. Wanneer de
sportstand is geselecteerd, geeft de auto bij de bediening van het gaspedaal een krachtigere
respons. Dit zorgt voor een extra snelle acceleratie, wat nodig kan zijn voor het veilig
uitvoeren van manoeuvres zoals het wisselen van rijbaan, het oprijden van snelwegen of het
inhalen van andere voertuigen.
OPGELET
Gebruik de sportstand niet bij het rijden op gladde wegen zoals natte of met sneeuw
bedekte wegen. Dit kan slippen van de banden veroorzaken.
OPMERKING
  Wanneer de sportstand wordt geselecteerd, wordt er met hogere motortoerentallen
gereden wat kan leiden tot een hoger brandstofverbruik. Mazda raadt aan dat u bij
normaal rijden de sportstand uitschakelt.
  Onder de volgende omstandigheden kan de drive-stand niet worden overgeschakeld:



 ABS/TCS/DSC is in bedrijf



 De display van het Mazda Radar Cruise Control met Stop & Go-functie (MRCC
met Stop & Go-functie) systeem/Mazda Radar Cruise Control (MRCC) systeem/
kruissnelheidsregelaar functioneert.



 Het stuurwiel wordt abrupt gedraaid.

4–130
Tijdens het rijden
i-ACTIVSENSE
Camera en Sensoren
V o o r u i t r i j c a m e r a ( F S C )
De vooruitrijcamera (FSC) bespeurt rijstrookaanwijzingen en herkent koplampen,
achterlichten en stadsverlichting tijdens het rijden in het donker. Bovendien worden ook
voorliggers, voetgangers of obstakels bespeurd. De volgende systemen maken ook gebruik
van de vooruitrijcamera (FSC).



 Koplampregelsysteem (HBC)



 Adaptieve LED-koplampen (ALH)



 Vermoeidheidswaarschuwing (DAA)



 Rijstrookassistent (LAS) en rijstrookafwijkingswaarschuwingssysteem (LDWS)



 Verkeersbordherkenningsysteem (TSR)



 Geavanceerde stadsverkeer-remassistent (Advanced SCBS)



 Stadsverkeer-remassistent [Vooruit] (SCBS F)



 Smart Brake Support remhulpsysteem (SBS)



 Mazda Radar Cruise Control met Stop & Go-functie (MRCC met Stop & Go-functie)
De vooruitrijcamera (FSC) is ingebouwd aan de bovenzijde van de voorruit nabij de
achteruitkijkspiegel.
Zie Vooruitrijcamera (FSC) op pagina 4-241 .
Radarsensor (voor)
De radarsensor (voor) zendt radiogolven uit die weerkaatst worden door een voorliggend
voertuig en vervolgens weer door de radarsensor worden opgevangen. De volgende
systemen maken eveneens gebruik van de radarsensor (voor).



 Mazda Radar Cruise Control met Stop & Go-functie (MRCC met Stop & Go-functie)



 Mazda Radar Cruise Control (MRCC) systeem



 Afstandherkenningshulpsysteem (DRSS)



 Smart Brake Support remhulpsysteem (SBS)
De radarsensor (voor) is gemonteerd achter de radiateurgrille.
Zie Radarsensor (Voor) op pagina 4-247 .

4–133
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Koplampregelsysteem (HBC) *
Het HBC bepaalt met behulp van de vooruitrijcamera (FSC) de omstandigheden aan de
voorzijde van de auto bij het rijden in het donker en schakelt het licht van de koplampen
automatisch over tussen grootlicht en dimlicht.
Zie Waarschuwings-/indicatielampjes op pagina 4-53 .
Bij het rijden met een snelheid van ongeveer 30 km/h of meer, worden de koplampen op
grootlicht ingesteld wanneer er geen voertuigen vóór u rijden of geen tegenliggers naderen.
Het systeem schakelt in de volgende gevallen de koplampen over op dimlicht:



 Het systeem bespeurt een voertuig of de koplampen/lichten van een voertuig dat vanuit
tegenovergestelde richting nadert.



 Bij het rijden op wegen met straatverlichting of op wegen in goed verlichte steden en
dorpen.



 De rijsnelheid is minder dan ongeveer 20 km/h.

Vooruitrijcamera
(FSC) De herkenningsafstand van de
vooruitrijcamera (FSC) varieert
afhankelijk van de
omgevingsomstandigheden.

Het waarschuwingslampje gaat branden als het systeem defect is.
Zie Waarschuwingsindicatie/waarschuwingslampjes op pagina 4-54 .
OPGELET
  De hoogte van de auto niet afstellen, de koplampeenheden niet wijzigen en de camera
niet verwijderen, anders zal het systeem niet normaal functioneren.
  Vertrouw niet uitsluitend en alleen op het HBC en rijd met voldoende aandacht voor
de veiligheid. Schakel de koplampen indien nodig handmatig over tussen grootlicht en
dimlicht.

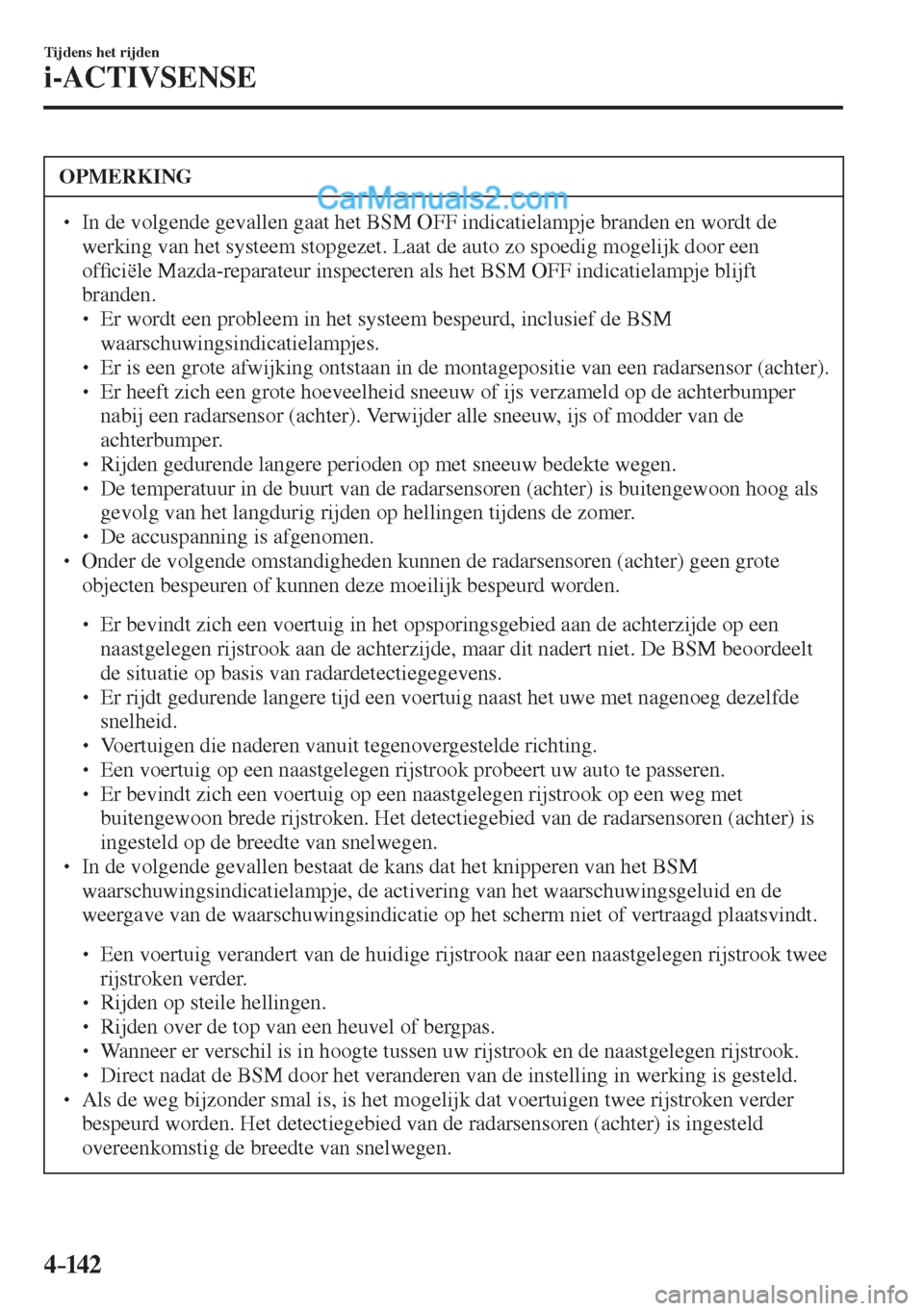

4–142
Tijdens het rijden
i-ACTIVSENSE
OPMERKING

 In de volgende gevallen gaat het BSM OFF indicatielampje branden en wordt de
werking van het systeem stopgezet. Laat de auto zo spoedig mogelijk door een
of¿ ciële Mazda-reparateur inspecteren als het BSM OFF indicatielampje blijft
branden.



 Er wordt een probleem in het systeem bespeurd, inclusief de BSM
waarschuwingsindicatielampjes.



 Er is een grote afwijking ontstaan in de montagepositie van een radarsensor (achter).



 Er heeft zich een grote hoeveelheid sneeuw of ijs verzameld op de achterbumper
nabij een radarsensor (achter). Verwijder alle sneeuw, ijs of modder van de
achterbumper.



 Rijden gedurende langere perioden op met sneeuw bedekte wegen.



 De temperatuur in de buurt van de radarsensoren (achter) is buitengewoon hoog als
gevolg van het langdurig rijden op hellingen tijdens de zomer.



 De accuspanning is afgenomen.

 Onder de volgende omstandigheden kunnen de radarsensoren (achter) geen grote
objecten bespeuren of kunnen deze moeilijk bespeurd worden.



 Er bevindt zich een voertuig in het opsporingsgebied aan de achterzijde op een
naastgelegen rijstrook aan de achterzijde, maar dit nadert niet. De BSM beoordeelt
de situatie op basis van radardetectiegegevens.



 Er rijdt gedurende langere tijd een voertuig naast het uwe met nagenoeg dezelfde
snelheid.



 Voertuigen die naderen vanuit tegenovergestelde richting.



 Een voertuig op een naastgelegen rijstrook probeert uw auto te passeren.



 Er bevindt zich een voertuig op een naastgelegen rijstrook op een weg met
buitengewoon brede rijstroken. Het detectiegebied van de radarsensoren (achter) is
ingesteld op de breedte van snelwegen.

 In de volgende gevallen bestaat de kans dat het knipperen van het BSM
waarschuwingsindicatielampje, de activering van het waarschuwingsgeluid en de
weergave van de waarschuwingsindicatie op het scherm niet of vertraagd plaatsvindt.



 Een voertuig verandert van de huidige rijstrook naar een naastgelegen rijstrook twee
rijstroken verder.



 Rijden op steile hellingen.



 Rijden over de top van een heuvel of bergpas.



 Wanneer er verschil is in hoogte tussen uw rijstrook en de naastgelegen rijstrook.



 Direct nadat de BSM door het veranderen van de instelling in werking is gesteld.

 Als de weg bijzonder smal is, is het mogelijk dat voertuigen twee rijstroken verder
bespeurd worden. Het detectiegebied van de radarsensoren (achter) is ingesteld
overeenkomstig de breedte van snelwegen.
