2017 MAZDA MODEL CX-5 ESP

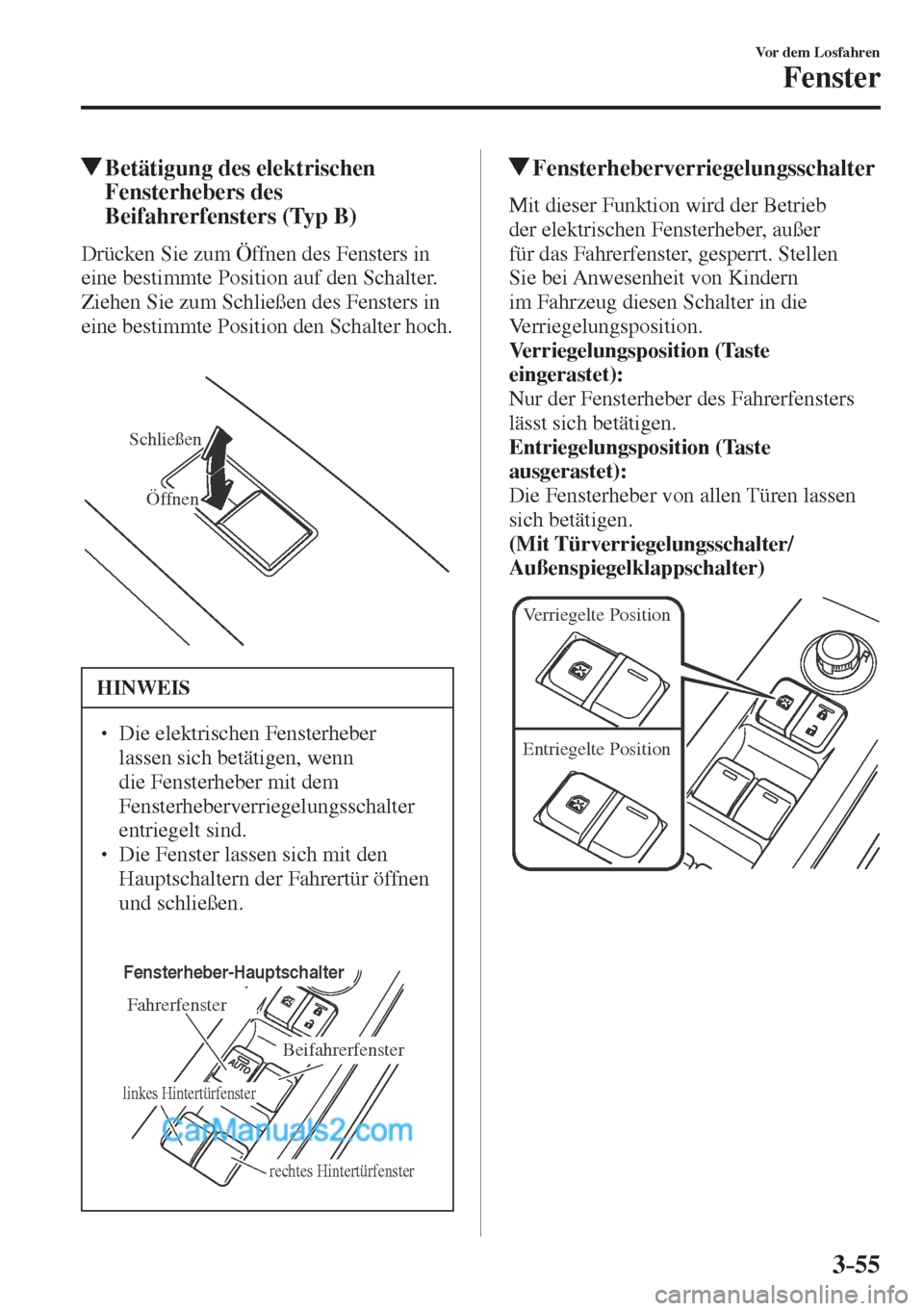

3–55
Vor dem Losfahren
Fenster
Betätigung des elektrischen
Fensterhebers des
Beifahrerfensters (Typ B)
Drücken Sie zum Öffnen des Fensters in
eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in
eine bestimmte Position den Schalter hoch.


Schließen
Öffnen

HINWEIS
  Die elektrischen Fensterheber
lassen sich betätigen, wenn
die Fensterheber mit dem
Fensterheberverriegelungsschalter
entriegelt sind.
  Die Fenster lassen sich mit den
Hauptschaltern der Fahrertür öffnen
und schließen.

linkes Hintertürfenster
rechtes Hintertürfenster
Beifahrerfenster Fahrerfenster
Fensterheber-Hauptschalter

Fensterheberverriegelungsschalter
Mit dieser Funktion wird der Betrieb
der elektrischen Fensterheber, außer
für das Fahrerfenster, gesperrt. Stellen
Sie bei Anwesenheit von Kindern
im Fahrzeug diesen Schalter in die
Verriegelungsposition.
Verriegelungsposition (Taste
eingerastet):
Nur der Fensterheber des Fahrerfensters
lässt sich betätigen.
Entriegelungsposition (Taste
ausgerastet):
Die Fensterheber von allen Türen lassen
sich betätigen.
(Mit Türverriegelungsschalter/
Außenspiegelklappschalter)

Verriegelte Position
Entriegelte Position

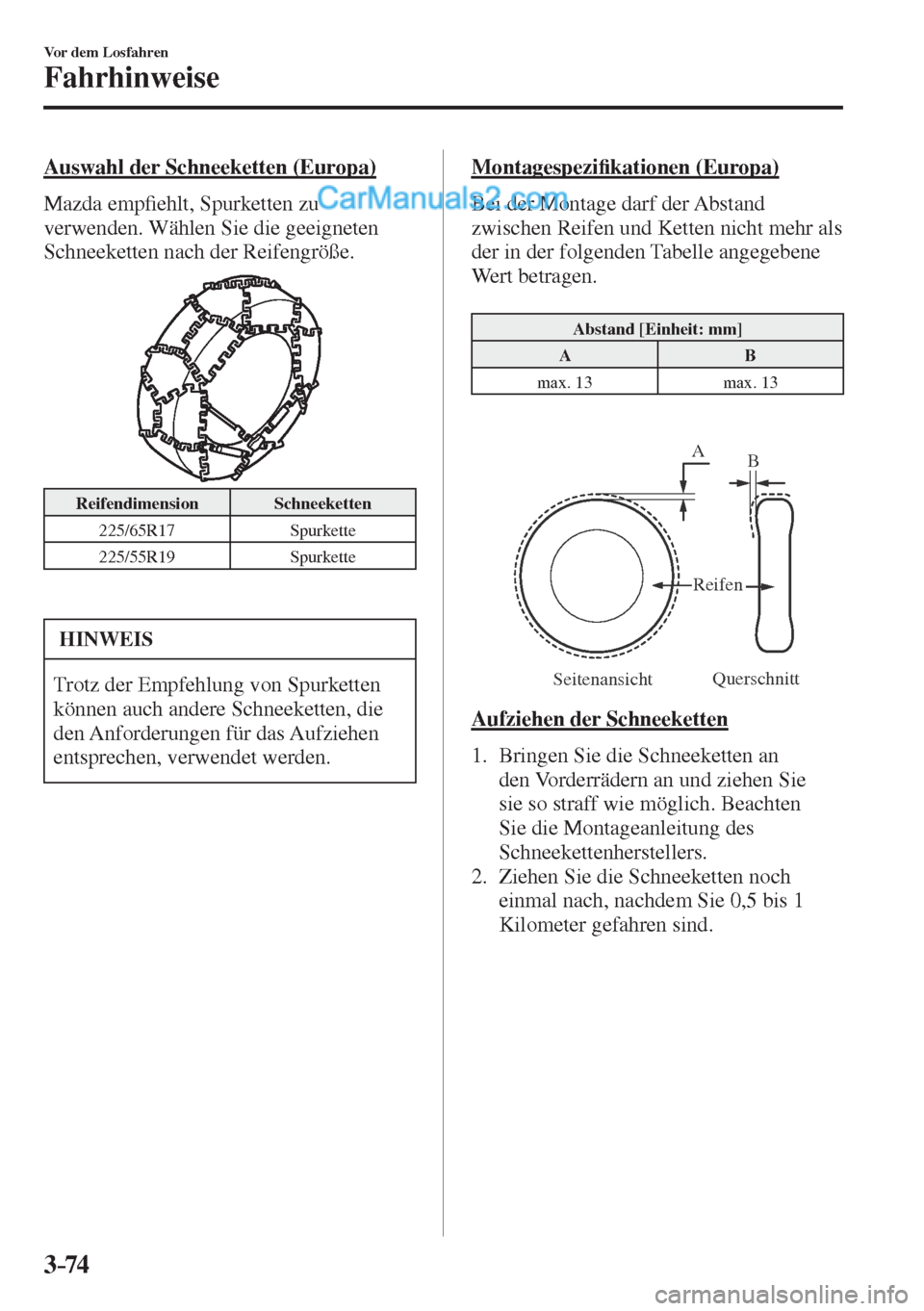

3–74
Vor dem Losfahren
Fahrhinweise
Auswahl der Schneeketten (Europa)
Mazda emp¿ ehlt, Spurketten zu
verwenden. Wählen Sie die geeigneten
Schneeketten nach der Reifengröße.


Reifendimension Schneeketten
225/65R17 Spurkette
225/55R19 Spurkette

HINWEIS
Trotz der Empfehlung von Spurketten
können auch andere Schneeketten, die
den Anforderungen für das Aufziehen
entsprechen, verwendet werden.
Montagespezi¿ kationen (Europa)
Bei der Montage darf der Abstand
zwischen Reifen und Ketten nicht mehr als
der in der folgenden Tabelle angegebene
Wert betragen.

Abstand [Einheit: mm]
A B
max. 13 max. 13


Seitenansicht Querschnitt Reifen
A
B

Aufziehen der Schneeketten
1. Bringen Sie die Schneeketten an
den Vorderrädern an und ziehen Sie
sie so straff wie möglich. Beachten
Sie die Montageanleitung des
Schneekettenherstellers.
2. Ziehen Sie die Schneeketten noch
einmal nach, nachdem Sie 0,5 bis 1
Kilometer gefahren sind.

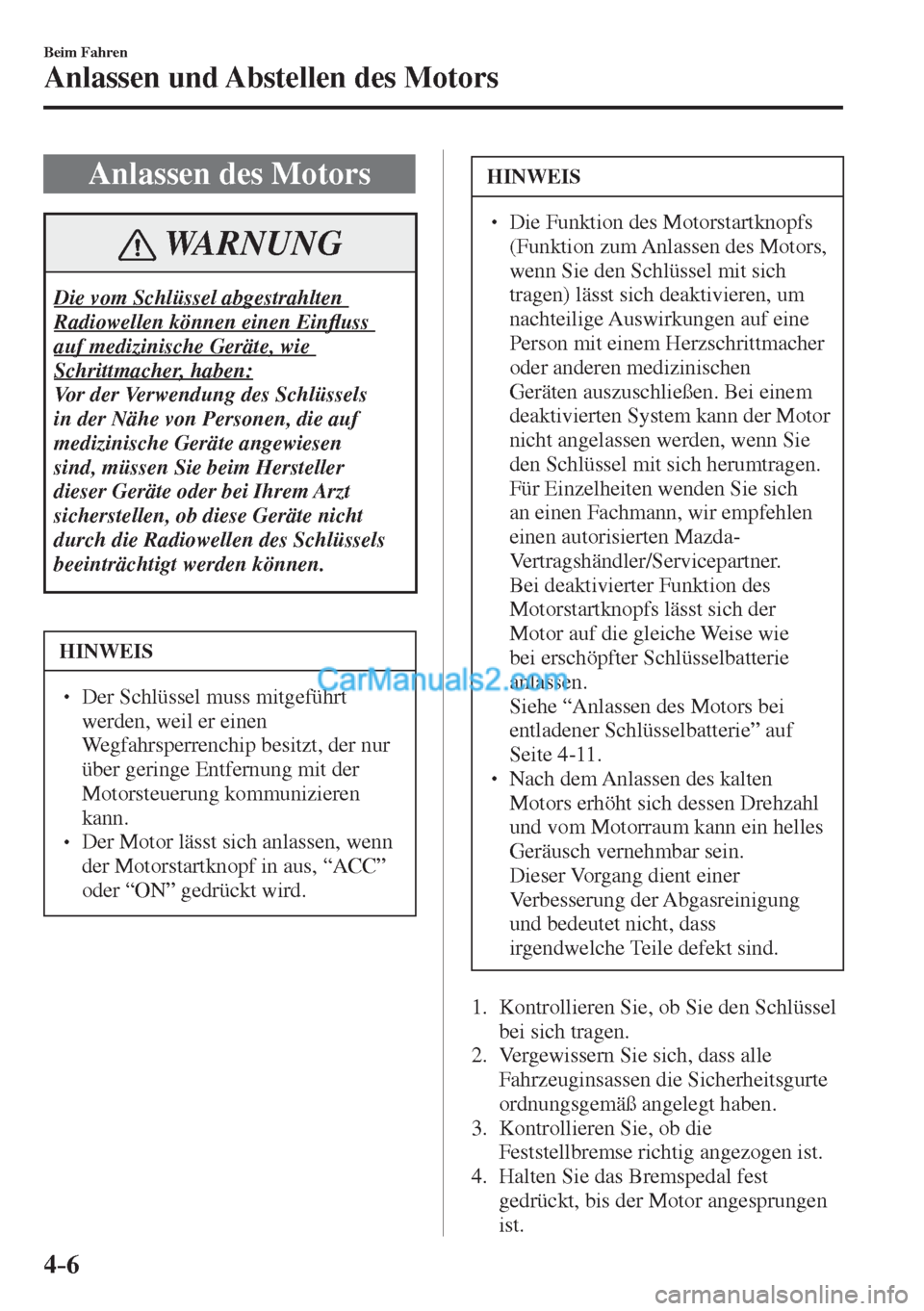

4–6
Beim Fahren
Anlassen und Abstellen des Motors
Anlassen des Motors
WARNUNG
Die vom Schlüssel abgestrahlten
Radiowellen können einen EinÀ uss
auf medizinische Geräte, wie
Schrittmacher, haben:
Vor der Verwendung des Schlüssels
in der Nähe von Personen, die auf
medizinische Geräte angewiesen
sind, müssen Sie beim Hersteller
dieser Geräte oder bei Ihrem Arzt
sicherstellen, ob diese Geräte nicht
durch die Radiowellen des Schlüssels
beeinträchtigt werden können.
HINWEIS
  Der Schlüssel muss mitgeführt
werden, weil er einen
Wegfahrsperrenchip besitzt, der nur
über geringe Entfernung mit der
Motorsteuerung kommunizieren
kann.
  Der Motor lässt sich anlassen, wenn
der Motorstartknopf in aus, “ACC”
oder “ON” gedrückt wird.
HINWEIS
  Die Funktion des Motorstartknopfs
(Funktion zum Anlassen des Motors,
wenn Sie den Schlüssel mit sich
tragen) lässt sich deaktivieren, um
nachteilige Auswirkungen auf eine
Person mit einem Herzschrittmacher
oder anderen medizinischen
Geräten auszuschließen. Bei einem
deaktivierten System kann der Motor
nicht angelassen werden, wenn Sie
den Schlüssel mit sich herumtragen.
Für Einzelheiten wenden Sie sich
an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Bei deaktivierter Funktion des
Motorstartknopfs lässt sich der
Motor auf die gleiche Weise wie
bei erschöpfter Schlüsselbatterie
anlassen.
 Siehe “Anlassen des Motors bei
entladener Schlüsselbatterie” auf
Seite 4-11 .
  Nach dem Anlassen des kalten
Motors erhöht sich dessen Drehzahl
und vom Motorraum kann ein helles
Geräusch vernehmbar sein.
 Dieser Vorgang dient einer
Verbesserung der Abgasreinigung
und bedeutet nicht, dass
irgendwelche Teile defekt sind.
1. Kontrollieren Sie, ob Sie den Schlüssel
bei sich tragen.
2. Vergewissern Sie sich, dass alle
Fahrzeuginsassen die Sicherheitsgurte
ordnungsgemäß angelegt haben.
3. Kontrollieren Sie, ob die
Feststellbremse richtig angezogen ist.
4. Halten Sie das Bremspedal fest
gedrückt, bis der Motor angesprungen
ist.

4–7
Beim Fahren
Anlassen und Abstellen des Motors
5. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest
gedrückt bis der Motor angesprungen
ist.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die Stufe
"P", um den Motor anzulassen. Um den
Motor bei sich bewegendem Fahrzeug
anzulassen, müssen Sie den Wählhebel
in die Stufe "N" stellen.
HINWEIS
  (Schaltgetriebe)  Der Anlasser kann nur bei
durchgedrücktem Kupplungspedal
betätigt werden.
  (Automatikgetriebe)  Der Anlasser wird nicht betätigt,
falls sich der Wählhebel nicht in der
Stufe “P” oder “N” be¿ ndet und das
Bremspedal nicht gedrückt wird.
6. Kontrollieren Sie, ob die KEY-
Kontrollleuchte (grün) (falls
vorhanden) im Armaturenbrett und die
Motorstartknopf-Kontrollleuchte (grün)
leuchten.



Kontrollleuchte
Motorstartknopf
HINWEIS
  Falls die Motorstartknopf-
Kontrollleuchte (grün) blinkt
müssen Sie kontrollieren, ob Sie
den Schlüssel mit sich tragen
(bei Fahrzeugen mit einem
Armaturenbrett des Typs A (Seite
4-52 ) werden die Meldungen im
Armaturenbrett angezeigt).
  Falls die Motorstartknopf-
Kontrollleuchte (grün) blinkt und
Sie den Schlüssel mit sich tragen,
berühren Sie mit dem Schlüssel den
Motorstartknopf und lassen Sie den
Motor an (bei Fahrzeugen mit einem
Armaturenbrett des Typs A (Seite
4-52 ) werden die Meldungen im
Armaturenbrett angezeigt). Siehe
“Anlassen des Motors bei entladener
Schlüsselbatterie” auf Seite 4-11 .
VORSICHT
Falls die KEY-Warnleuchte (rot)
leuchtet oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann
im Motorstartsystem ein Problem
vorhanden sein. Damit kann verhindert
werden, dass der Motor gestartet
oder die Zündung auf “ACC” oder
“ON” umgeschaltet werden kann (bei
Fahrzeuge mit einem Armaturenbrett
des Typs A (Seite 4-52 ) werden
die Meldungen im Armaturenbrett
angezeigt). Lassen Sie in diesem Fall
das Fahrzeug so rasch wie möglich von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.

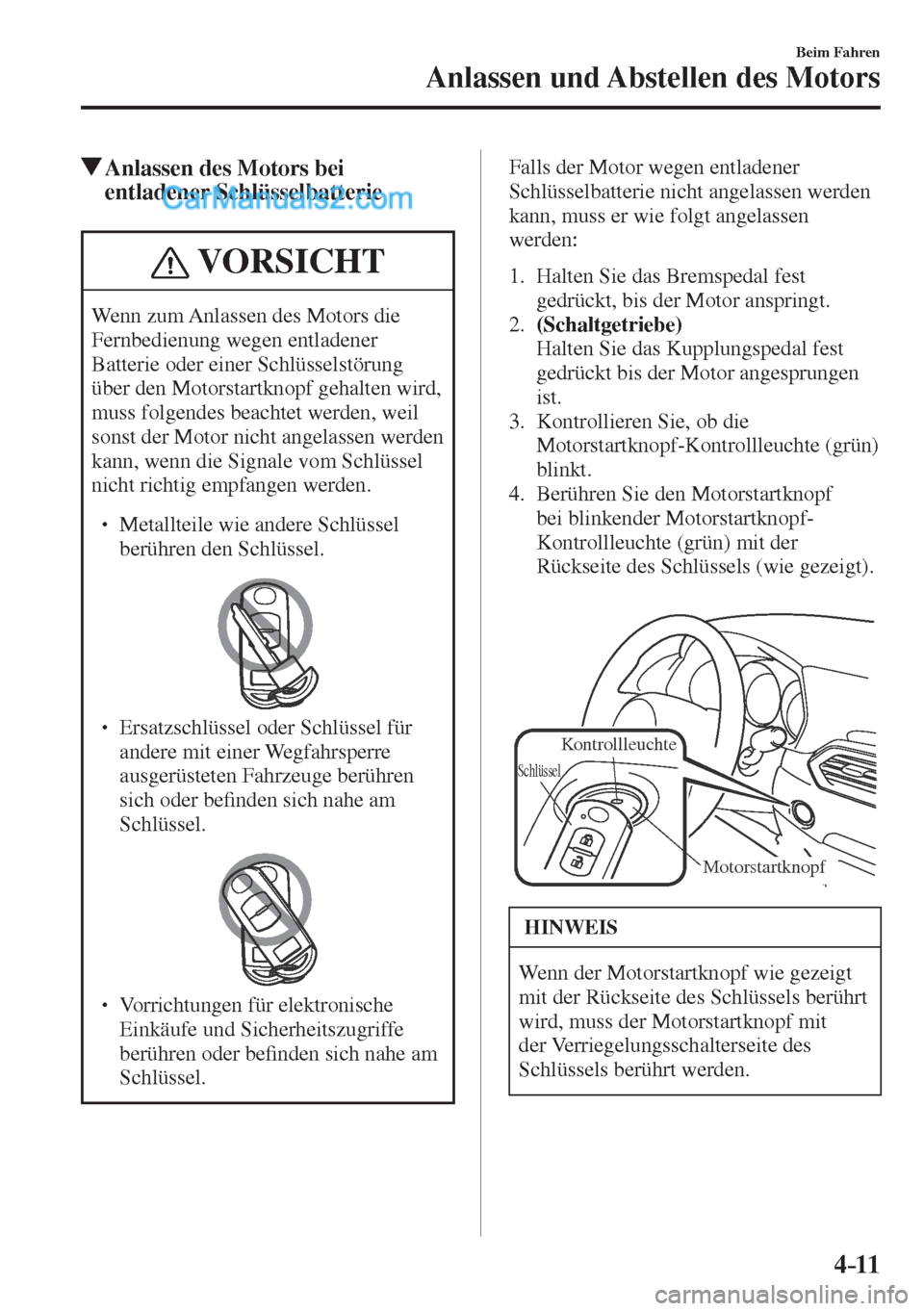

4–11
Beim Fahren
Anlassen und Abstellen des Motors
Anlassen des Motors bei
entladener Schlüsselbatterie
VORSICHT
Wenn zum Anlassen des Motors die
Fernbedienung wegen entladener
Batterie oder einer Schlüsselstörung
über den Motorstartknopf gehalten wird,
muss folgendes beachtet werden, weil
sonst der Motor nicht angelassen werden
kann, wenn die Signale vom Schlüssel
nicht richtig empfangen werden.

 Metallteile wie andere Schlüssel
berühren den Schlüssel.
  Ersatzschlüssel oder Schlüssel für
andere mit einer Wegfahrsperre
ausgerüsteten Fahrzeuge berühren
sich oder be¿ nden sich nahe am
Schlüssel.
  Vorrichtungen für elektronische
Einkäufe und Sicherheitszugriffe
berühren oder be¿ nden sich nahe am
Schlüssel. Falls der Motor wegen entladener
Schlüsselbatterie nicht angelassen werden
kann, muss er wie folgt angelassen
werden:

1. Halten Sie das Bremspedal fest
gedrückt, bis der Motor anspringt.
2. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest
gedrückt bis der Motor angesprungen
ist.
3. Kontrollieren Sie, ob die
Motorstartknopf-Kontrollleuchte (grün)
blinkt.
4. Berühren Sie den Motorstartknopf
bei blinkender Motorstartknopf-
Kontrollleuchte (grün) mit der
Rückseite des Schlüssels (wie gezeigt).


Motorstartknopf
Kontrollleuchte
Schlüssel

HINWEIS
Wenn der Motorstartknopf wie gezeigt
mit der Rückseite des Schlüssels berührt
wird, muss der Motorstartknopf mit
der Verriegelungsschalterseite des
Schlüssels berührt werden.

4–49
Beim Fahren
Kombiinstrument und Display
VORSICHT
  (Mit automatischer Klappfunktion)  Versuchen Sie nicht den Winkel einzustellen oder die Active Driving-Anzeige von
Hand zu öffnen oder zu schließen. Durch Fingerabdrücke kann die Sicht beeinträchtigt
werden und durch Anwendung von Gewalt beim Einstellen können Beschädigungen
entstehen.
  (Mit automatischer Klappfunktion)  Stellen Sie keine Gegenstände in die Nähe der Active Driving-Anzeige. Die Active
Driving-Anzeige kann nicht funktionieren und durch Eingriffe während des Betriebs
können Beschädigungen verursacht werden.
  Stellen Sie keine Getränke in die Nähe der Active Driving-Anzeige. Durch
verschüttete Flüssigkeiten auf der Active Driving-Anzeige können Beschädigungen
verursacht werden.
  Stellen Sie keine Gegenstände auf die Active Driving-Anzeige und bringen Sie keine
Aufkleber an der Staubschutzfolie/am optischen Empfänger an, weil Störungen
verursacht werden können.
  Zur Steuerung der Anzeigenhelligkeit ist ein Sensor vorhanden. Falls der Sensor
abgedeckt wird, kann sich die Anzeigehelligkeit verringern, so dass die Anzeige
schwierig abzulesen ist.
  Vermeiden Sie, dass der Sensor von sehr starkem Licht getroffen wird. Dadurch
können Beschädigungen verursacht werden.
HINWEIS
  Das Tragen polarisierter Sonnenbrillen verringert die Sichtbarkeit der Active Driving-
Anzeige. Dies ist auf die Eigenschaften des Displays zurückzuführen.
  Falls die Batterie abgeklemmt und wieder angeschlossen wurde oder bei sehr niedriger
Batteriespannung kann die Einstellposition abweichen.
  Die Anzeige kann schwierig abzulesen sein oder vorübergehend durch WettereinÀ üsse,
wie Regen, Schnee, Licht und Temperatur beeinträchtigt werden.
  Bei ausgebautem Audiogerät kann die Active Driving-Anzeige nicht in Betrieb
genommen werden.

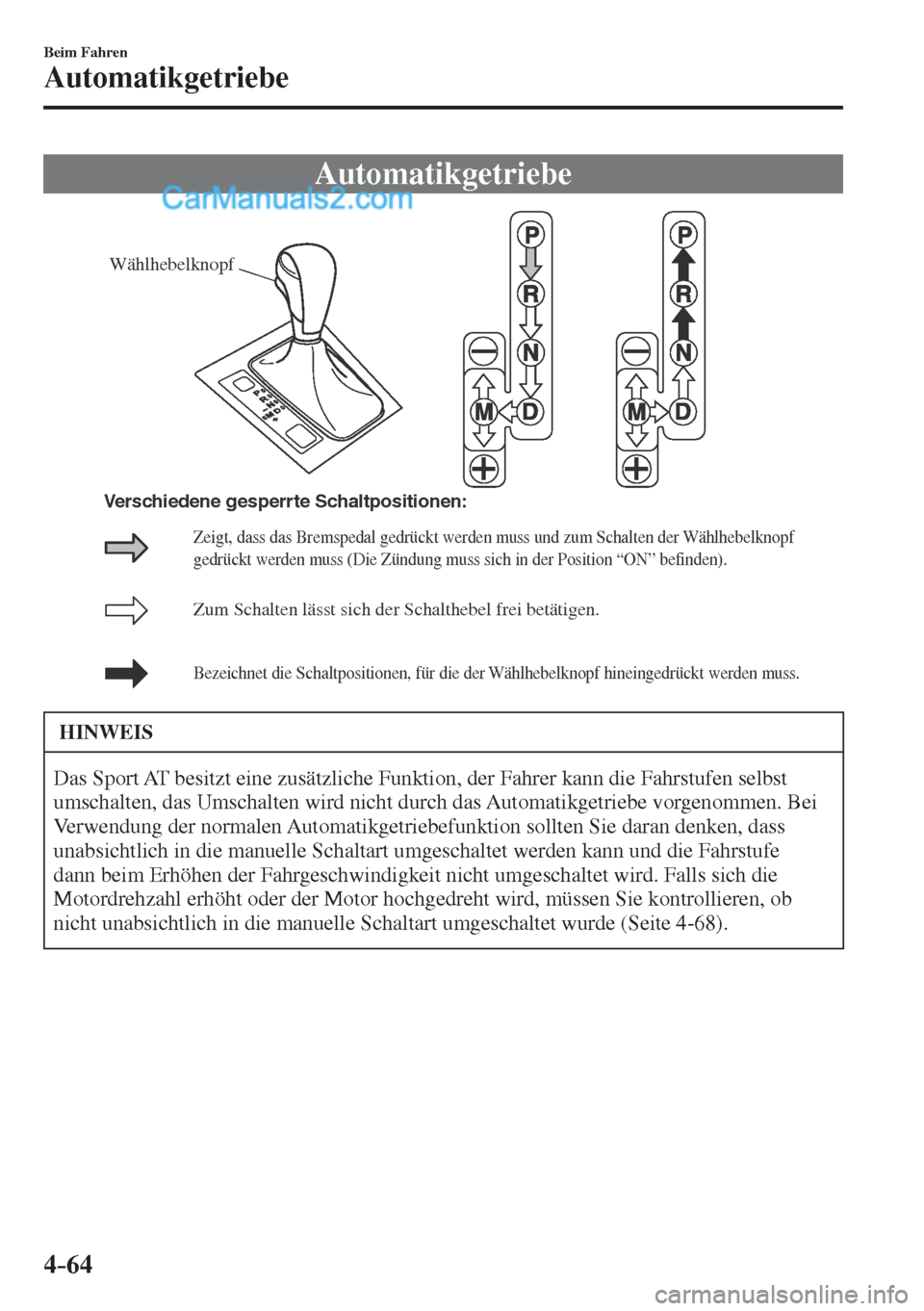

4–64
Beim Fahren
Automatikgetriebe
Automatikgetriebe

Wählhebelknopf
Zum Schalten lässt sich der Schalthebel frei betätigen.
Bezeichnet die Schaltpositionen, für die der Wählhebelknopf hineingedrückt werden muss.Zeigt, dass das Bremspedal gedrückt werden muss und zum Schalten der Wählhebelknopf
gedrückt werden muss (Die Zündung muss sich in der Position “ON” befinden).
Verschiedene gesperrte Schaltpositionen:

HINWEIS
Das Sport AT besitzt eine zusätzliche Funktion, der Fahrer kann die Fahrstufen selbst
umschalten, das Umschalten wird nicht durch das Automatikgetriebe vorgenommen. Bei
Verwendung der normalen Automatikgetriebefunktion sollten Sie daran denken, dass
unabsichtlich in die manuelle Schaltart umgeschaltet werden kann und die Fahrstufe
dann beim Erhöhen der Fahrgeschwindigkeit nicht umgeschaltet wird. Falls sich die
Motordrehzahl erhöht oder der Motor hochgedreht wird, müssen Sie kontrollieren, ob
nicht unabsichtlich in die manuelle Schaltart umgeschaltet wurde (Seite 4-68 ).

4–121
Beim Fahren
Überwachung des Kraftstoffverbrauchs
Ef¿ zienzanzeige (mit i-stop-Funktion)
Anzeige der Leistung der Energieef¿ zienz.

Anzeige auf dem Display Kontrollstatus


Die Blattgra¿ k wächst mit der CO 2 -Menge, die
durch das System eingespart wurde. Das gesamte
Blattwachstum wird entsprechend der Anzahl von
Baumgra¿ ken angezeigt.

Anzeige der gesamten Fahrdistanz, die durch den
Betrieb der i-stop-Funktion gewonnen wurde.

Anzeige der Zeit während welcher das Fahrzeug mit
der i-stop-Funktion gestoppt wurde in Prozent zur
Gesamtzeit des gestoppten Fahrzeugs.

Anzeige der Betriebszeit der i-stop-Funktion.

Anzeige der Gesamtzeit, während welcher das
Fahrzeug gestoppt wurde.

Abschlussbildschirmanzeige
Wenn die Zündung bei eingeschalteter Abschlussanzeige der
Kraftstoffverbrauchsüberwachung von “ON” auf “OFF” geschaltet wird, so wird die
tatsächliche Energieef¿ zienz (mit i-stop-Funktion) oder die Information über den
Kraftstoffverbrauch (ohne i-stop-Funktion) angezeigt.
