2017 MAZDA MODEL 6 4WD

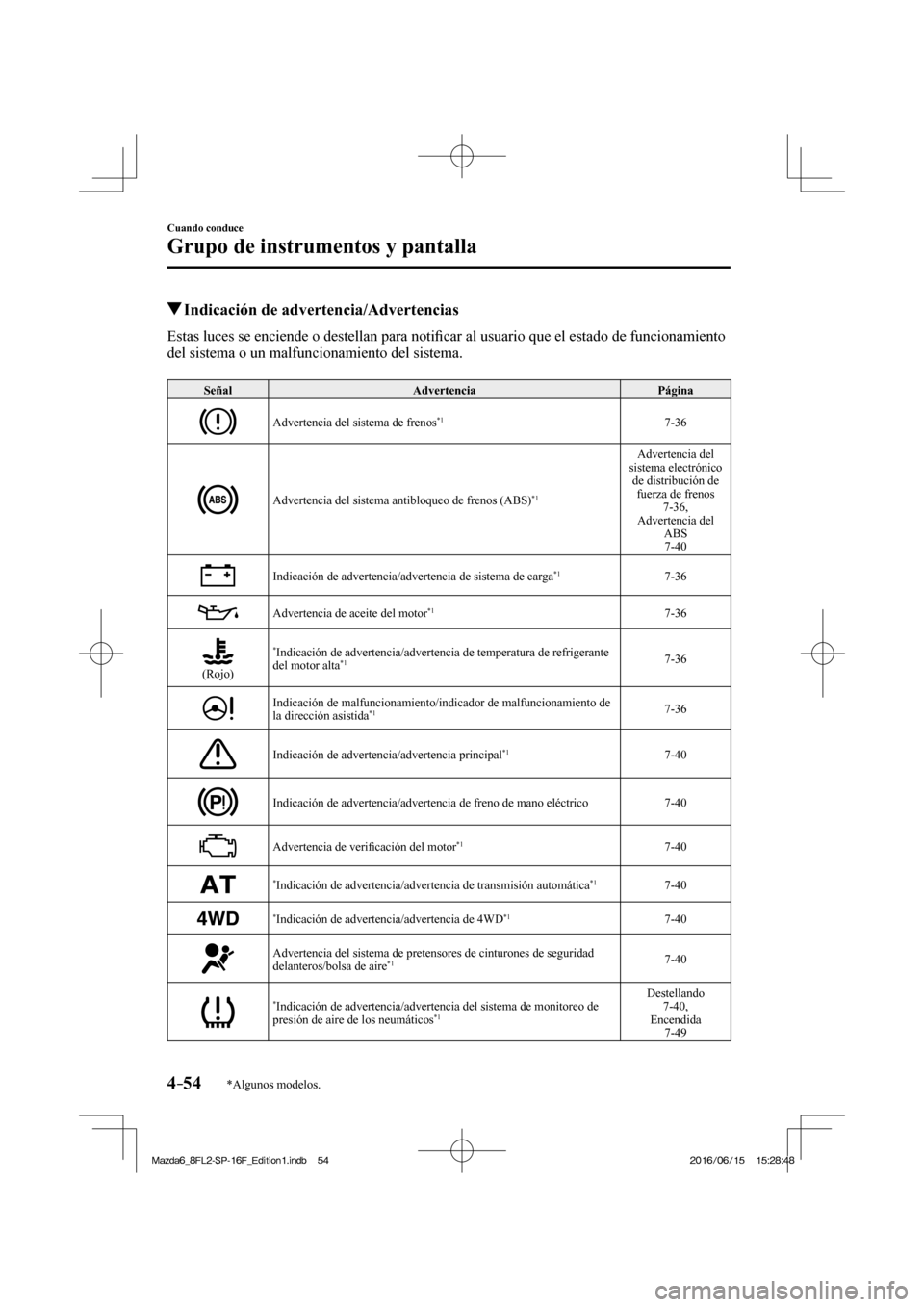

4–54
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Indicación de advertencia/Advertencias
Estas luces se enciende o destellan para noti¿ car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.

Señal Advertencia Página

Advertencia del sistema de frenos *1 7-36

Advertencia del sistema antibloqueo de frenos (ABS) *1 Advertencia del
sistema electrónico
de distribución de
fuerza de frenos
7-36 ,
Advertencia del
ABS
7-40

Indicación de advertencia/advertencia de sistema de carga *1 7-36

Advertencia de aceite del motor *1 7-36


(Rojo) * Indicación de advertencia/advertencia de temperatura de refrigerante
del motor alta *1 7-36

Indicación de malfuncionamiento/indicador de malfuncionamiento de
la dirección asistida *1 7-36

Indicación de advertencia/advertencia principal *1 7-40

Indicación de advertencia/advertencia de freno de mano eléctrico 7-40

Advertencia de veri¿ cación del motor *1 7-40

* Indicación de advertencia/advertencia de transmisión automática *1 7-40

* Indicación de advertencia/advertencia de 4WD *1 7-40

Advertencia del sistema de pretensores de cinturones de seguridad
delanteros/bolsa de aire *1 7-40


* Indicación de advertencia/advertencia del sistema de monitoreo de
presión de aire de los neumáticos *1 Destellando
7-40 ,
Encendida
7-49
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

4–71
Cuando conduce
Transmisión automática
*Algunos modelos.
NOTA
  Si no se puede hacer el cambio
hacia abajo cuando se conduce a alta
velocidad, la indicación de posición
del marcha y velocidad destellarán
dos veces para indicar que no se
puede hacer el cambio hacia abajo.
  Si la temperatura del líquido de
la transmisión automática sube
demasiado, existe la posibilidad de
que la transmisión cambie al modo
de cambio automático, cancelando el
modo de cambio manual y se apague
la indicación de posición del marcha.
Esto es una función normal para
proteger la transmisión automática.
Después que la temperatura del
líquido de la transmisión automática
disminuya, la iluminación de
indicación de posición del marcha
se volverá a encender y se volverá al
modo de cambio manual.
  (Vehículos SKYACTIV-D 2.2
4WD)
 Si la temperatura del aceite del motor
sube demasiado, existe la posibilidad
que la transmisión cambie al modo
de cambio automático, cancelando el
modo de cambio manual y se apague
el indicador de posición del marcha.
Después que la temperatura de aceite
del motor disminuya, el indicador
de posición del marcha se vuelve a
encender y se vuelve a conducir en el
modo de cambio manual.
Indicador de cambio (GSI) *
El indicador de cambio le ayuda a obtener
una economía de combustible óptima y
suavidad en la conducción. Muestra la
posición de cambio seleccionada en el
grupo de instrumentos así como noti¿ ca al
conductor para que cambie a la posición
de cambio más adecuada correspondiente
a la condición de conducción actual.


Posición de cambio seleccionada Posición de cambio adecuado
Indicación Condición
Numeral Se exhibe la posición de cambio
seleccionada.

y numeral Se recomienda subir o bajar un
cambio a la posición de cambio
indicada.

PRECAUCION
No confíe solamente en las
recomendaciones de las indicaciones
de hacer un cambio hacia arriba/hacia
abajo. La situación de conducción actual
puede requerir diferentes operaciones
de cambio desde la indicación actual.
Para evitar el riesgo de accidentes, las
condiciones del camino y tránsito deben
de ser juzgadas correctamente por el
conductor antes de hacer el cambio.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

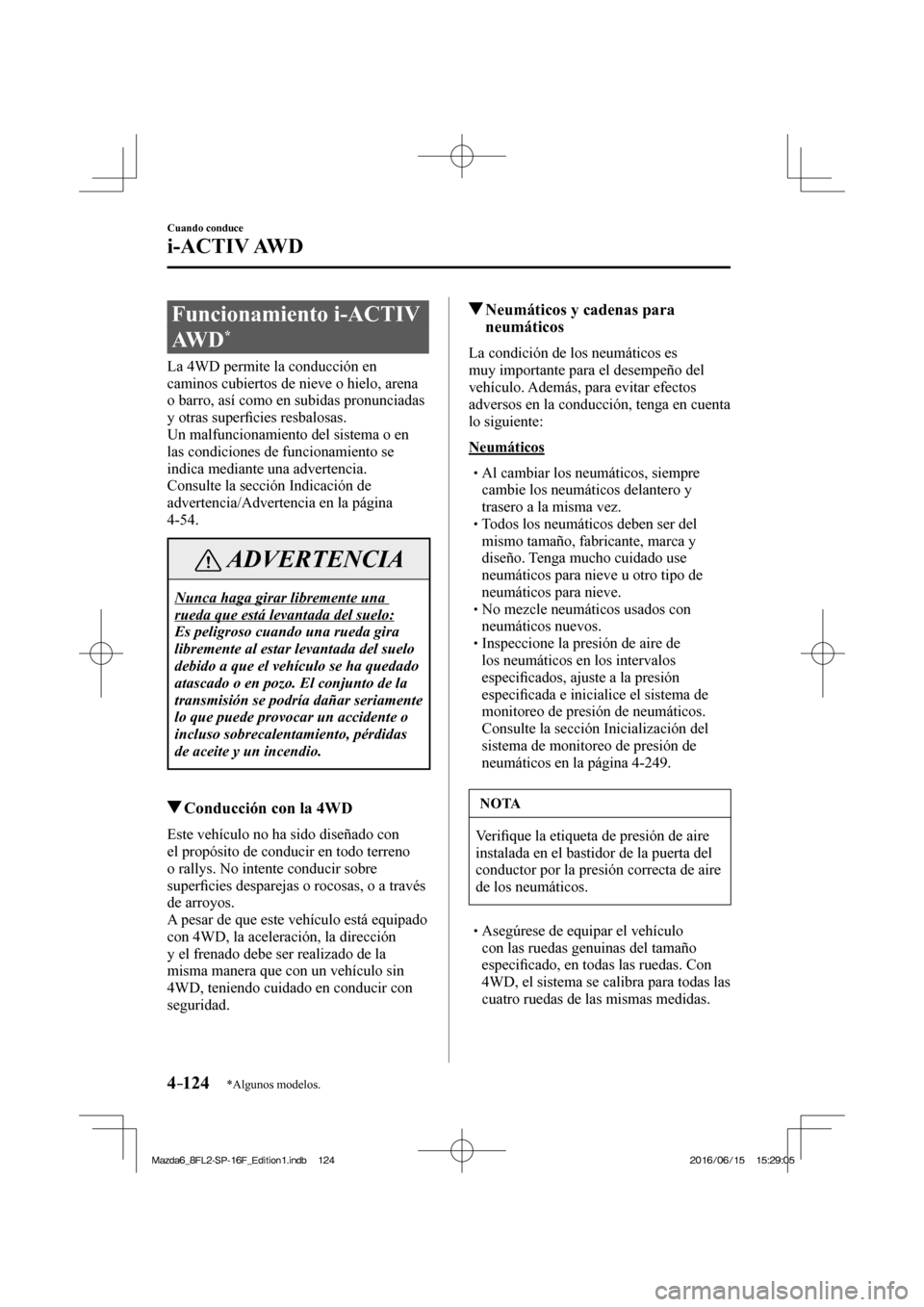

4–124
Cuando conduce
i-ACTIV AWD
*Algunos modelos.
Funcionamiento i-ACTIV
AW D
*
La 4WD permite la conducción en
caminos cubiertos de nieve o hielo, arena
o barro, así como en subidas pronunciadas
y otras super¿ cies resbalosas.
Un malfuncionamiento del sistema o en
las condiciones de funcionamiento se
indica mediante una advertencia.
Consulte la sección Indicación de
advertencia/Advertencia en la página
4-54 .
ADVERTENCIA
Nunca haga girar libremente una
rueda que está levantada del suelo:
Es peligroso cuando una rueda gira
libremente al estar levantada del suelo
debido a que el vehículo se ha quedado
atascado o en pozo. El conjunto de la
transmisión se podría dañar seriamente
lo que puede provocar un accidente o
incluso sobrecalentamiento, pérdidas
de aceite y un incendio.
Conducción con la 4WD
Este vehículo no ha sido diseñado con
el propósito de conducir en todo terreno
o rallys. No intente conducir sobre
super¿ cies desparejas o rocosas, o a través
de arroyos.
A pesar de que este vehículo está equipado
con 4WD, la aceleración, la dirección
y el frenado debe ser realizado de la
misma manera que con un vehículo sin
4WD, teniendo cuidado en conducir con
seguridad.
Neumáticos y cadenas para
neumáticos
La condición de los neumáticos es
muy importante para el desempeño del
vehículo. Además, para evitar efectos
adversos en la conducción, tenga en cuenta
lo siguiente:
Neumáticos





 Al cambiar los neumáticos, siempre
cambie los neumáticos delantero y
trasero a la misma vez.



 Todos los neumáticos deben ser del
mismo tamaño, fabricante, marca y
diseño. Tenga mucho cuidado use
neumáticos para nieve u otro tipo de
neumáticos para nieve.



 No mezcle neumáticos usados con
neumáticos nuevos.



 Inspeccione la presión de aire de
los neumáticos en los intervalos
especi¿ cados, ajuste a la presión
especi¿ cada e inicialice el sistema de
monitoreo de presión de neumáticos.
  Consulte la sección Inicialización del
sistema de monitoreo de presión de
neumáticos en la página 4-249 .

NOTA
Ve r i¿ que la etiqueta de presión de aire
instalada en el bastidor de la puerta del
conductor por la presión correcta de aire
de los neumáticos.



 Asegúrese de equipar el vehículo
con las ruedas genuinas del tamaño
especi¿ cado, en todas las ruedas. Con
4WD, el sistema se calibra para todas las
cuatro ruedas de las mismas medidas.

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

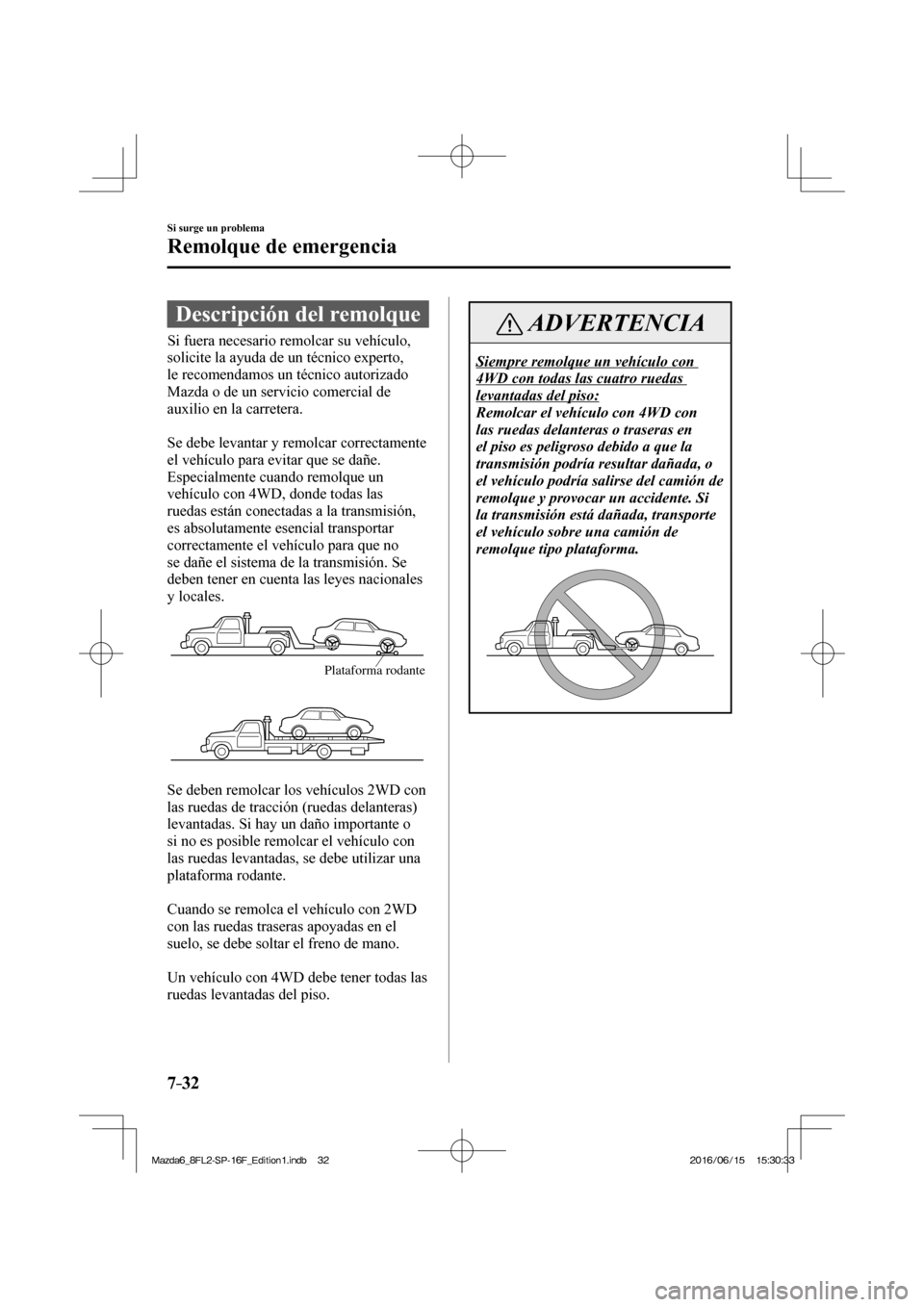

7–32
Si surge un problema
Remolque de emergencia
Descripción del remolque
Si fuera necesario remolcar su vehículo,
solicite la ayuda de un técnico experto,
le recomendamos un técnico autorizado
Mazda o de un servicio comercial de
auxilio en la carretera.

Se debe levantar y remolcar correctamente
el vehículo para evitar que se dañe.
Especialmente cuando remolque un
vehículo con 4WD, donde todas las
ruedas están conectadas a la transmisión,
es absolutamente esencial transportar
correctamente el vehículo para que no
se dañe el sistema de la transmisión. Se
deben tener en cuenta las leyes nacionales
y locales.

Plataforma rodante


Se deben remolcar los vehículos 2WD con
las ruedas de tracción (ruedas delanteras)
levantadas. Si hay un daño importante o
si no es posible remolcar el vehículo con
las ruedas levantadas, se debe utilizar una
plataforma rodante.

Cuando se remolca el vehículo con 2WD
con las ruedas traseras apoyadas en el
suelo, se debe soltar el freno de mano.

Un vehículo con 4WD debe tener todas las
ruedas levantadas del piso.
ADVERTENCIA
Siempre remolque un vehículo con
4WD con todas las cuatro ruedas
levantadas del piso:
Remolcar el vehículo con 4WD con
las ruedas delanteras o traseras en
el piso es peligroso debido a que la
transmisión podría resultar dañada, o
el vehículo podría salirse del camión de
remolque y provocar un accidente. Si
la transmisión está dañada, transporte
el vehículo sobre una camión de
remolque tipo plataforma.

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

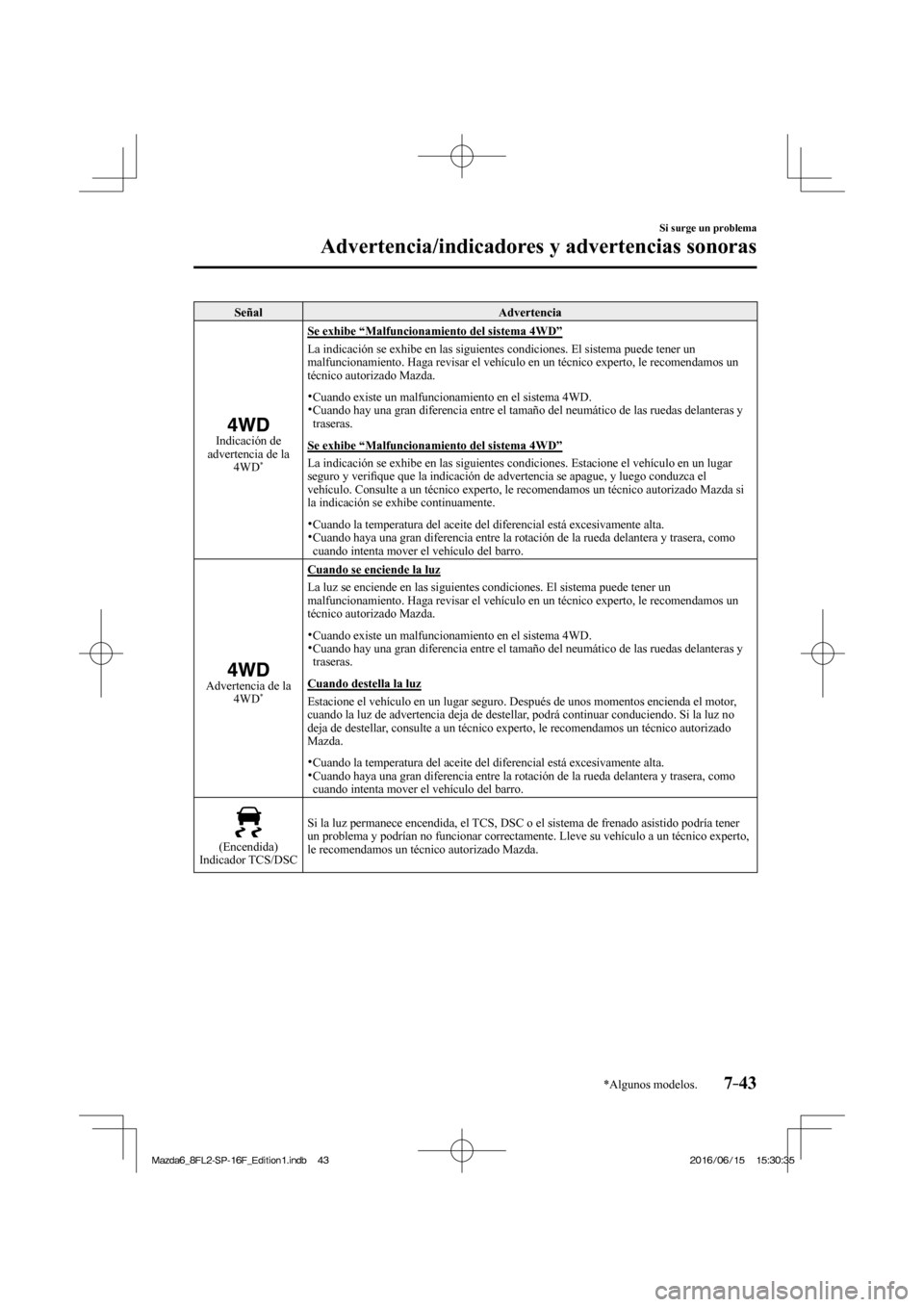

7–43
Si surge un problema
Advertencia/indicadores y advertencias sonoras
*Algunos modelos.
Señal Advertencia


Indicación de
advertencia de la
4WD
*
Se exhibe “Malfuncionamiento del sistema 4WD”
La indicación se exhibe en las siguientes condiciones. El sistema puede tener un
malfuncionamiento. Haga revisar el vehículo en un técnico experto, le recomendamos un
técnico autorizado Mazda.
Cuando existe un malfuncionamiento en el sistema 4WD.
Cuando hay una gran diferencia entre el tamaño del neumático de las ruedas delanteras y
traseras.
Se exhibe “Malfuncionamiento del sistema 4WD”
La indicación se exhibe en las siguientes condiciones. Estacione el vehículo en un lugar
seguro y veri¿ que que la indicación de advertencia se apague, y luego conduzca el
vehículo. Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda si
la indicación se exhibe continuamente.
Cuando la temperatura del aceite del diferencial está excesivamente alta.
Cuando haya una gran diferencia entre la rotación de la rueda delantera y trasera, como
cuando intenta mover el vehículo del barro.


Advertencia de la
4WD
*
Cuando se enciende la luz
La luz se enciende en las siguientes condiciones. El sistema puede tener un
malfuncionamiento. Haga revisar el vehículo en un técnico experto, le recomendamos un
técnico autorizado Mazda.
Cuando existe un malfuncionamiento en el sistema 4WD.
Cuando hay una gran diferencia entre el tamaño del neumático de las ruedas delanteras y
traseras.
Cuando destella la luz
Estacione el vehículo en un lugar seguro. Después de unos momentos encienda el motor,
cuando la luz de advertencia deja de destellar, podrá continuar conduciendo. Si la luz no
deja de destellar, consulte a un técnico experto, le recomendamos un técnico autorizado
Mazda.
Cuando la temperatura del aceite del diferencial está excesivamente alta.
Cuando haya una gran diferencia entre la rotación de la rueda delantera y trasera, como
cuando intenta mover el vehículo del barro.


(Encendida)
Indicador TCS/DSC Si la luz permanece encendida, el TCS, DSC o el sistema de frenado asistido podría tener
un problema y podrían no funcionar correctamente. Lleve su vehículo a un técnico experto,
le recomendamos un técnico autorizado Mazda.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

9–8
Especi¿ caciones
Especi¿ caciones
Capacidad de carga

(Cantidades aproximadas)
Item Capacidad
Aceite de
motor
SKYACTIV-G
2.0 Con cambio del ¿ ltro de aceite 4,2 litros
Sin cambio del ¿ ltro de aceite 4,0 litros
SKYACTIV-G
2.5 Con cambio del ¿ ltro de aceite 4,5 litros
Sin cambio del ¿ ltro de aceite 4,3 litros
SKYACTIV-D
2.2 Con cambio del ¿ ltro de aceite 5,1 litros
Sin cambio del ¿ ltro de aceite 4,8 litros
Refrigerante
SKYACTIV-G
2.0
Transmisión
manual Modelo con volante a la izquierda 6,6 litros
Modelo con volante a la derecha 6,5 litros
Transmisión
automática Modelo con volante a la izquierda 6,9 litros
Modelo con volante a la derecha 6,7 litros
SKYACTIV-G
2.5 Europa 7,3 litros
Excepto
anteriores Modelo con volante a la izquierda 7,0 litros
Modelo con volante a la derecha 6,9 litros
SKYACTIV-D
2.2
Transmisión
manual Modelo con volante a la izquierda 8,5 litros
Modelo con volante a la derecha 8,8 litros
Transmisión
automática Europa Modelo
con
volante
a la
izquierda POTENCIA
ESTÁNDAR 8,8 litros
ALTA
POTENCIA 8,7 litros
Modelo
con
volante a
la derecha POTENCIA
ESTÁNDAR 9,1 litros
ALTA
POTENCIA 9,0 litros
Excepto
anteriores
Modelo con volante a la
izquierda 8,8 litros
Modelo con volante a la
derecha 9,1 litros
Aceite de
transmisión
manual SKYACTIV-G 2.0 1,70 litro
SKYACTIV-D 2.2 2,40 litros
Líquido de
transmisión
automática SKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 litros
SKYACTIV-D 2.2 8,0 litros
Aceite de caja de transferencia 0,45 litro
Aceite de diferencial trasero 0,45 litro
Tanque de
combustible 2WD 62,0 litros
4WD 52,0 litros
V e r i¿ que siempre los niveles de aceite y líquidos con la varilla indicadora o las marcas en
los depósitos.

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD
