2017 MAZDA MODEL 6 audio

4–116
Cuando conduce

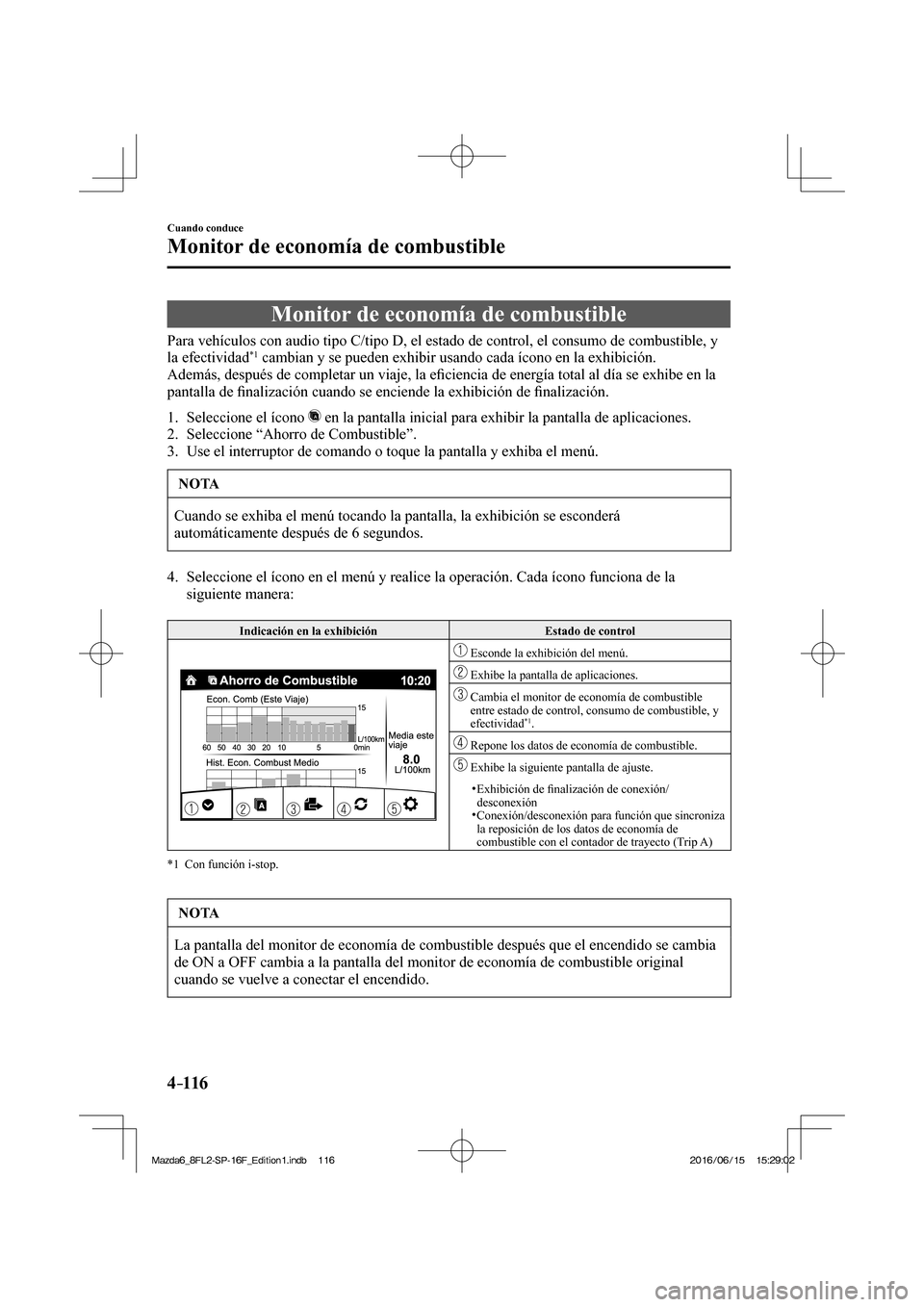

Monitor de economía de combustible
Monitor de economía de combustible
Para vehículos con audio tipo C/tipo D, el estado de control, el consumo de combustible, y
la efectividad *1 cambian y se pueden exhibir usando cada ícono en la exhibición.
Además, después de completar un viaje, la e¿ ciencia de energía total al día se exhibe en la
pantalla de ¿ nalización cuando se enciende la exhibición de ¿ nalización.

1. Seleccione el ícono en la pantalla inicial para exhibir la pantalla de aplicaciones.
2. Seleccione “Ahorro de Combustible”.
3. Use el interruptor de comando o toque la pantalla y exhiba el menú.
NOTA
Cuando se exhiba el menú tocando la pantalla, la exhibición se esconderá
automáticamente después de 6 segundos.
4. Seleccione el ícono en el menú y realice la operación. Cada ícono funciona de la
siguiente manera:

Indicación en la exhibición Estado de control


Esconde la exhibición del menú.

Exhibe la pantalla de aplicaciones.

Cambia el monitor de economía de combustible
entre estado de control, consumo de combustible, y
efectividad
*1 .

Repone los datos de economía de combustible.

Exhibe la siguiente pantalla de ajuste. Exhibición de ¿ nalización de conexión/
desconexión

Conexión/desconexión para función que sincroniza
la reposición de los datos de economía de
combustible con el contador de trayecto (Trip A)
*1 Con función i-stop.


NOTA
La pantalla del monitor de economía de combustible después que el encendido se cambia
de ON a OFF cambia a la pantalla del monitor de economía de combustible original
cuando se vuelve a conectar el encendido.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

5–1*Algunos modelos.5–1
5Características interiores
Uso de los diferentes dispositivos que hacen cómodo el conducir,
incluyendo el control de climatización y el sistema de audio.

Climatizador ....................................................................................... 5-2
Consejos para el funcionamiento .................................................. 5-2
Funcionamiento de las salidas de aire ........................................... 5-3
Tipo manual .................................................................................. 5-5
Tipo completamente automático ................................................. 5-10

Sistema de audio ............................................................................... 5-15
Antena ......................................................................................... 5-15
Consejos de funcionamiento para el sistema de audio ................ 5-15
Unidad de audio [Tipo A/Tipo B (no pantalla táctil)] ................. 5-29
Unidad de audio [Tipo C/Tipo D (pantalla táctil)] ...................... 5-45
Funcionamiento del interruptor de control de audio ................... 5-71
Modo AUX/USB ......................................................................... 5-74

Bluetooth
® ......................................................................................... 5-93
Bluetooth® * .................................................................................. 5-93
Manos libres Bluetooth® (Tipo A) * ........................................... 5-121
Manos libres Bluetooth® (Tipo C/Tipo D) * ............................... 5-129
Audio Bluetooth® (Tipo A) * ...................................................... 5-139
Audio Bluetooth® (Tipo C/Tipo D) * .......................................... 5-142
Localización de averías * ............................................................ 5-153

Equipamiento interior ................................................................... 5-157
Parasoles ................................................................................... 5-157
Luces interiores ......................................................................... 5-157
Conectores de accesorios .......................................................... 5-160
Soporte para bebidas ................................................................. 5-162
Soporte para botella .................................................................. 5-163
Compartimientos para guardar objetos ..................................... 5-164
Cenicero desmontable
* .............................................................. 5-168
Visera trasera * ............................................................................ 5-168
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

5–15
Características interiores
Sistema de audio
*Algunos modelos.
A n t e n a
Tipo A *
La antena está incorporada en el vidrio de
la ventana.
PRECAUCION
Al lavar el interior de la ventana que
tiene una antena, use un paño suave
mojado en agua tibia, limpiando
suavemente las líneas de la antena.
El uso de productos de limpieza de
vidrios podrías dañar la antena.
Tipo B (Wagon)

Antena

Consejos de
funcionamiento para el
sistema de audio
ADVERTENCIA
Ajuste siempre el equipo de audio
mientras el vehículo está estacionado:
No ajuste los interruptores de control
de audio mientras conduce el vehículo.
Ajustar el equipo de audio mientras
conduce el vehículo es peligroso
pues puede distraer su atención de la
conducción del vehículo lo que puede
conducir a un accidente grave.
Incluso si los interruptores de control
de audio están equipados en el volante,
aprenda a usar los interruptores
sin mirarlos de manera que pueda
mantener el máximo de su atención
en el camino mientras conduce el
vehículo.
PRECAUCION
Para conducir con seguridad, ajuste
el volumen del equipo de audio
de manera que pueda escuchar los
sonidos del exterior del vehículo
incluyendo las bocinas de los vehículos
y particularmente la sirenas de los
vehículos de emergencia.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

5–16
Características interiores
Sistema de audio
NOTA
  Para evitar que la batería se
descargue, no deje el sistema de
audio encendido durante largo
tiempo cuando el motor no esté
funcionando.
  Si usa un teléfono móvil o una radio
CB en el vehículo o próximo a él,
podrá escuchar ruidos provenientes
del sistema de audio, sin embargo,
esto no indica que el sistema esté
dañado.
No arroje ningún líquido sobre el sistema
de audio.


No inserte ningún objeto, que no sea un
disco compacto en la ranura.


Recepción de radio
Características de AM
Las señales de AM se curvan alrededor de
edi¿ cios y montañas, y rebotan contra la
ionosfera.
Por lo tanto pueden llegar a distancias más
grandes que las señales de FM.
Debido a esto, a veces dos emisoras
diferentes pueden recibirse en la misma
frecuencia al mismo tiempo.

Emisora 2 Emisora 1
Ionósfera

Características de FM
El alcance de las emisoras de FM es
normalmente de 40—50 km de la antena
emisora. Debido a que se necesita una
codi¿ cación adicional para dividir el
sonido en dos canales, las emisiones
FM estéreo tienen un alcance todavía
más limitado que las emisiones FM
monoaurales (no estéreo).

Emisora de
FM
40—50 km

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

5–17
Características interiores
Sistema de audio
Las señales de transmisión de FM son
similares a un rayo de luz en el sentido
de que no se curvan frente a un obstáculo
en cambio se reÀ ejan. Al contrario de las
señales de AM, no pueden viajar más allá
del horizonte. Por lo tanto las emisoras de
FM no pueden alcanzar grandes distancias,
como las emisoras de AM.

Onda de
AM Onda de
FM
Onda de
FM
100—200 km
Ionósfera

Las condiciones atmosféricas también
pueden inÀ uir en la recepción de FM. La
humedad excesiva causará mala recepción.
Sin embargo, los días nublados pueden
ofrecer una mejor recepción que los días
despejados.
Interferencias por pasos múltiples
Debido a que las señales de FM se reÀ ejan
en los obstáculos, se pueden recibir las
señales directas y reÀ ejadas a la misma
vez. Esto puede hacer que se produzca un
cierto retardo en la recepción y se puede
escuchar como un sonido entrecortado
o distorsión. Esto también puede ocurrir
cuando está muy cerca de la antena
transmisora.

Onda reflejada
Directa
Ruidos por À uctuación/salto
Las señales del transmisor de FM avanzan
en línea recta y se hacen más débiles en
los valles, entre edi¿ cios altos, montañas,
y otros obstáculos. La recepción en estas
zonas puede cambiar repentinamente, y se
producirán ruidos molestos.


Ruido por señales débiles
En las zonas suburbanas, las señales
pueden ser débiles debido a la distancia
de la antena transmisora. La recepción
en zonas lejanas se escuchará con
interrupciones.


/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

5–18
Características interiores
Sistema de audio
Ruido por señales fuertes
Este ruido se produce cuando está muy
cerca de la torre emisora. Las señales
son muy fuertes y se producirán ruidos e
interrupciones en la recepción de la radio.


Ruido por desviación de la emisora
Cuando su vehículo cruza una zona en la
que se pueden recibir simultáneamente dos
emisoras fuertes que tienen frecuencias
similares la emisora que se estaba
escuchando hasta ese momento puede
desaparecer temporalmente y se recibirá
la otra emisora. Se escucharán algunas
interferencias debido a esta mezcla de
frecuencias.

Emisora 2
88,3 MHz Emisora 1
88,1 MHz

Consejos acerca del reproductor de
discos compactos
Fenómeno de condensación
En invierno inmediatamente después de
encender la calefacción del vehículo,
el disco compacto o los componentes
ópticos del reproductor (prisma y lentes)
pueden empañarse por la condensación
de humedad. El disco será expulsado
al colocarlo en el aparato. Si el disco
compacto estuviera empañado se puede
limpiar con un paño suave. La humedad
en las piezas ópticas se eliminará
naturalmente en aproximadamente una
hora. Espere a que se elimine la humedad
antes de volver a usar el aparato.
Manipulación del reproductor de discos
compactos
Se deben tener en cuenta las siguientes
precauciones.



 No use discos compactos deformados o
rajados. El disco podría no ser expulsado
resultando en un malfuncionamiento.




 No use discos no convencionales como
discos compactos con forma de corazón
u octogonales, etc. El disco podría
no ser expulsado resultando en un
malfuncionamiento.


/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

5–19
Características interiores
Sistema de audio



 Si la parte de la memoria del disco
compacto es transparente o translúcida,
no use el disco.

Transparente


 Los discos compactos nuevos pueden
tener los bordes ásperos en el perímetro
interior y exterior. Si se usa un disco
con los bordes ásperos, no será posible
el ajuste adecuado y los reproductor
de discos compactos no podrán ser
reproducidos. Además, el disco podría
no ser expulsado resultando en un
malfuncionamiento. Elimine los bordes
ásperos antes usando una lapicera o
lápiz tal como se indica en la ¿ gura a
continuación. Para eliminar los bordes
ásperos, frote la lapicera o el lápiz
contra el perímetro interior y exterior del
disco compacto.




 Al conducir sobre super¿ cies desparejas,
el sonido podría saltar.





 Se pueden reproducir los discos
compactos que tengan el logo indicado
en la ¿ gura. No se pueden reproducir
otros tipos diferentes de discos
compactos.




 Use discos que han sido producidos
legítimamente. Si se usan discos
copiados ilegalmente como disco
pirateados, el sistema podría no
funcionar correctamente.



 No se debe tocar la super¿ cie de señales
al manipular el disco compacto. Los
discos compactos se deben tomar por su
borde exterior o por el ori¿ cio y el borde
exterior.




 No se deben pegar papeles ni cintas en
el disco compacto. No se debe rayar
la super¿ cie trasera (sin etiqueta)
del disco compacto. El disco podría
no ser expulsado resultando en un
malfuncionamiento.



 El polvo, las manchas de los dedos
y la suciedad pueden disminuir la
cantidad de luz reÀ ejada de la super¿ cie
de señales, desmejorando la calidad
del sonido. Si está sucio, límpielo
suavemente con un paño, desde el centro
al borde del disco compacto.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

5–20
Características interiores
Sistema de audio



 No se deben usar rociadores, líquidos
antiestática, o limpiadores caseros para
la limpieza de los discos compactos. Los
productos químicos volátiles, tales como
la bencina y los diluyentes pueden dañar
la super¿ cie del disco compacto. Todo
lo que pueda dañar, curvar o empañar
plásticos debe evitarse.



 El reproductor de discos compactos
expulsará el disco compacto si inserta
el disco al revés. También los discos
compactos sucios y/o dañados podrían
ser expulsados.



 No inserte discos compactos de limpieza
en el reproductor de discos compactos.



 No inserte ningún disco compacto con
etiquetas o sellos pegados.



 La unidad podría no reproducir algunos
discos de tipo CD-R/CD-RW hechos
en un ordenador o grabador de discos
compactos de música debido a las
características del disco, rayaduras,
manchas, suciedad, etc., o debido a el
polvo o condensación en la lente dentro
de la unidad.



 Los discos de tipo CD-R/CD-RW se
pueden dañar y pueden no escucharse
si se almacenan dentro del vehículo
expuestos directamente a los rayos
solares o alta temperatura.



 No se pueden reproducir discos de tipo
CD-R/CD-RW de más de 700 MB.



 Esta unidad podría no reproducir ciertos
discos hechos usando un ordenador
debido al software (para grabación)
usado. (Para más detalles, consulte el
lugar donde compró el software.)



 Es posible que algunos datos de texto,
como títulos, grabados en un disco
de tipo CD-R/CD-RW no se exhiban
cuando se reproducen datos musicales
(CD-DA).



 El período desde que se inserta un CD-
RW hasta que comienza reproducirse
es mayor que para un disco compacto
normal o un CD-R.



 Lea completamente el manual de
instrucciones y las precauciones de los
discos CD-R/CD-RW.



 No use discos con cinta adhesiva
adherida, con etiquetas parcialmente
despegadas o material adhesivo saliendo
por los bordes de la etiqueta del disco.
También, no use discos con etiquetas
CD-R disponibles comercialmente. El
disco podría no ser expulsado resultando
en un malfuncionamiento.

Consejos de funcionamiento para
MP3
MP3 signi¿ ca MPEG Audio Layer 3, que
es una compresión de voz estandarizada
establecida por el grupo de trabajo ISO
*1
(MPEG).
El uso del MP3 permite a los datos de
audio ser comprimidos aproximadamente
una décima parte del tamaño de los datos
iniciales.
Esta unidad reproduce archivos con la
extensión (.mp3) como archivos MP3.

*1 Organización Internacional para la
Estandarización

PRECAUCION
No use la extensión de archivo de audio
en archivos diferentes de archivos de
audio. Además, no cambie la extensión
de los archivos de audio. De lo contario,
la unidad no reconocerá el archivo
correctamente resultando en ruidos o un
malfuncionamiento.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD
