Drive Selection................................. 4-95
Drive Selection
*..........................4-95
Servostyring..................................... 4-97
Servostyring................................4-97
i-ACTIVSENSE............................... 4-98
i-ACTIVSENSE
*........................4-98
High Beam Control-system
(HBC)
*......................................4-101
Adaptive LED-forlygter
*..........4-104
Lane Departure Warning System
(LDWS)
*.................................. 4-108
Blind Spot Monitoring
(BSM)
*......................................4-114
Distance Recognition Support
System (DRSS)
*....................... 4-121
Driver Attention Alert
(DAA)
*..................................... 4-123
Rear Cross Traffic Alert
(RCTA)
*................................... 4-126
Mazda Radar Cruise Control
(MRCC)
*.................................. 4-130
Justerbar
hastighedsbegrænser
*............... 4-142
Smart City Brake Support [Fremad]
(SCBS F)
*.................................4-149
Smart City Brake Support
[Bakkørsel] (SCBS R)
*............ 4-154
Smart Brake Support (SBS)
*.... 4-160
Fremaddetekterende kamera
(FSC)
*.......................................4-163
Radarsensor (foran)
*................ 4-167
Laserføler
*................................ 4-170
Radarsensorer (bag)
*................ 4-172
Ultralydssensor (bag)
*.............. 4-174
Fartpilot..........................................4-175
Fartpilot
*...................................4-175
System til overvågning af
dæktryk.......................................... 4-182
System til overvågning af
dæktryk
*................................... 4-182
Dieselpartikelfilter (SKYACTIV-D
1.5)...................................................4-186
Dieselpartikelfilter (SKYACTIV-D
1.5)............................................ 4-186
Bakskærm...................................... 4-187
Bakskærm
*............................... 4-187
Parkeringsfølersystem.................. 4-196
Parkeringsfølersystem
*.............4-196
4-2*Visse modeller.

Active Driving Display*
Optisk modtager Spejl
Kombinator
ADVARSEL
Indstil altid displayets lysstyrke og placering, når bilen står stille:
Indstilling af displayets lysstyrke og placering under kørslen er farligt, da det kan
aflede din opmærksomhed fra vejen og føre til et uheld.
FORSIGTIG
•Prøv ikke at justere vinklen eller åbne/lukke det aktive kørselsdisplay manuelt.
Fingeraftryk på displayet gør det svært at se, og brug af for stor kraft under betjeningen
kunne forårsage beskadigelse.
•Placer ikke objekter i nærheden af det aktive kørselsdisplay. Det aktive kørselsdisplay
virker muligvis ikke, eller enhver forstyrrelse af dets drift kunne forårsage
beskadigelse.
•Placer ikke drikkevarer i nærheden af det aktive kørselsdisplay. Hvis der sprøjtes vand
eller andre væsker på det aktive kørselsdisplay, kan det forårsage beskadigelse.
•Placer ikke objekter over skærmen på det aktive kørselsdisplay, og anvend ikke
klistermærker på det støvbeskyttede ark/den optiske modtager, da de forårsager
forstyrrelser.
•Der er indbygget en sensor for at kontrollere displayets lysstyrke. Hvis den optiske
modtager er dækket, sænkes displayets lysstyrke, så det bliver sværere at se displayet.
•Lad ikke intenst lys ramme den optiske modtager. Ellers kan det forårsage
beskadigelse.
Under kørsel
Instrumentpanel og display
4-34*Visse modeller.

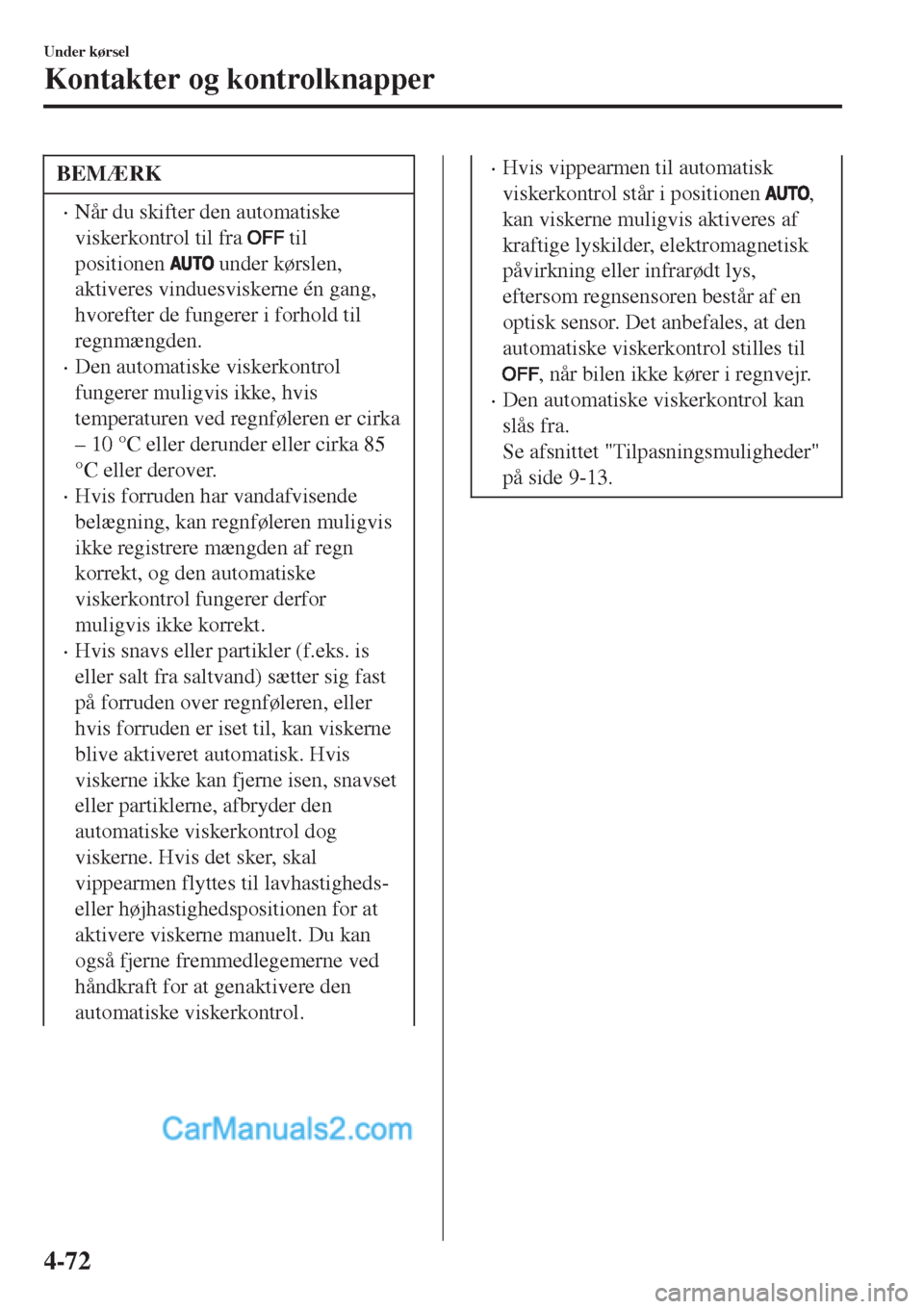

BEMÆRK
•Når du skifter den automatiske
viskerkontrol til fra
til
positionen
under kørslen,
aktiveres vinduesviskerne én gang,
hvorefter de fungerer i forhold til
regnmængden.
•Den automatiske viskerkontrol
fungerer muligvis ikke, hvis
temperaturen ved regnføleren er cirka
– 10 °C eller derunder eller cirka 85
°C eller derover.
•Hvis forruden har vandafvisende
belægning, kan regnføleren muligvis
ikke registrere mængden af regn
korrekt, og den automatiske
viskerkontrol fungerer derfor
muligvis ikke korrekt.
•Hvis snavs eller partikler (f.eks. is
eller salt fra saltvand) sætter sig fast
på forruden over regnføleren, eller
hvis forruden er iset til, kan viskerne
blive aktiveret automatisk. Hvis
viskerne ikke kan fjerne isen, snavset
eller partiklerne, afbryder den
automatiske viskerkontrol dog
viskerne. Hvis det sker, skal
vippearmen flyttes til lavhastigheds-
eller højhastighedspositionen for at
aktivere viskerne manuelt. Du kan
også fjerne fremmedlegemerne ved
håndkraft for at genaktivere den
automatiske viskerkontrol.
•Hvis vippearmen til automatisk
viskerkontrol står i positionen
,
kan viskerne muligvis aktiveres af
kraftige lyskilder, elektromagnetisk
påvirkning eller infrarødt lys,
eftersom regnsensoren består af en
optisk sensor. Det anbefales, at den
automatiske viskerkontrol stilles til
, når bilen ikke kører i regnvejr.
•Den automatiske viskerkontrol kan
slås fra.
Se afsnittet "Tilpasningsmuligheder"
på side 9-13.
Under kørsel
Kontakter og kontrolknapper
4-72

i-ACTIVSENSE*
i-ACTIVSENSE er en samleterm for en række avancerede sikkerheds- og
førerstøttesystemer, der benytter et fremadrettet detektorkamera (FSC) og radarsensorer.
Disse systemer består af aktive sikkerhedssystemer og førkollisionssikkerhedssystem.
Disse systemer er designet til at assistere føreren i sikker kørsel ved at reducere belastningen
af føreren og hjælpe med at undgå kollisioner eller reducere deres alvorsgrad. Men da hvert
system dog har sine begrænsninger, skal du altid køre forsigtigt og ikke stole udelukkende
på systemerne.
▼Active Safety Technology
Active Safety Technology støtter sikker kørsel ved at hjælpe føreren med at genkende
potentielle farer og undgå ulykker.
Støttesystemer til føreropmærksomhed
Nattesigtbarhed
Adaptive LED-forlygter............................................................................................ side 4-104
High Beam Control-system (HBC)...........................................................................side 4-101
Registrering i venstre/højre side og i bagsiden
Lane Departure Warning System (LDWS)............................................................... side 4-108
BSM (overvågning af blind vinkel)........................................................................... side 4-114
Registrering af afstand mellem biler
Distance Recognition Support System (DRSS)........................................................ side 4-121
Detektion af førertræthed
Driver Attention Alert (DAA).................................................................................. side 4-123
Detektion af forhindringer bag bilen ved kørsel ud af en parkeringsplads
Rear Cross Traffic Alert (RCTA)..............................................................................side 4-126
Kørselshjælpsystemer
Afstand mellem biler
Mazda Radar Cruise Control (MRCC)..................................................................... side 4-130
Hastighedskontrol
Justerbar hastighedsbegrænser.................................................................................. side 4-142
Under kørsel
i-ACTIVSENSE
4-98*Visse modeller.

▼Førkollisionssikkerhedsteknologi
Førkollisionssikkerhedsteknologi er designet til at assistere føreren i at undgå kollisioner
eller reducere alvorsgraden i situationer, hvor de ikke kan undgås.
Reduktion af kollisionsskader i bilens lavhastighedsområde
Fremadkørsel
Smart City Brake Support [Fremad] (SCBS F)........................................................ side 4-149
Bakkørsel
Smart City Brake Support [Bakkørsel] (SCBS R).................................................... side 4-154
Reduktion af kollisionsskader i bilens mellem-/lavhastighedsområde
Smart Brake Support (SBS)...................................................................................... side 4-160
▼Kamera og sensorer
Fremaddetekterende kamera (FSC)
Det fremaddetekterende kamera (FSC) detekterer vognbaneindikationer og genkender
forlygter, baglygter og bylys ved kørsel om natten. Følgende systemer bruger også det
fremaddetekterende kamera (FSC).
•High Beam Control-system (HBC)
•Adaptive LED-forlygter
•Driver Attention Alert (DAA)
•Lane Departure Warning System (LDWS)
•Smart Brake Support (SBS)
Det fremaddetekterende kamera (FSC) er installeret øverst på forruden i nærheden af
bakspejlet.
Se afsnittet "Fremaddetekterende kamera (FSC) på side 4-163.
Radarsensor (foran)
Radarsensoren (foran) fungerer ved at registrere de radiobølger, der reflekteres fra et køretøj
forude, og som sendes fra radarsensoren. Følgende systemer bruger også radarsensoren
(foran).
•Distance Recognition Support System (DRSS)
•Mazda Radar Cruise Control (MRCC)
•Smart Brake Support (SBS)
Radarsensoren (foran) er monteret bag kølergrillen.
Se afsnittet "Radarføler (foran)" på side 4-167.
Under kørsel
i-ACTIVSENSE
4-99

Lasersensor (foran)
Lasersensoren (foran) udsender en nær-infrarød laserstråle og modtager strålen, der
reflekteres af en refleksiv overflade på et køretøj forude, og den detekterede laserstråle
bruges derefter til måling. Følgende systemer bruger også lasersensoren (foran).
•Smart City Brake Support [Fremad] (SCBS F)
•Smart Brake Support (SBS)
Lasersensoren (foran) er installeret øverst på forruden i nærheden af bakspejlet.
Se afsnittet "Lasersensor (foran)" på side 4-170.
Radarsensorer (bag)
Radarsensorerne (bag) fungerer ved at registrere de radiobølger, der reflekteres fra et
køretøj, der nærmer sig bagfra, eller en forhindring, og som sendes fra radarsensorerne.
Følgende systemer bruger også radarsensorerne (bag).
•BSM (overvågning af blind vinkel)
•Rear Cross Traffic Alert (RCTA)
Radarsensorerne (bag) er monteret i venstre og højre side inde i den bageste kofanger.
Se afsnittet "Radarsensorer (bag)" på side 4-172.
Ultralydssensorer (bag)
Ultralydssensorerne (bag) fungerer ved at registrere de ultralydsbølger, der reflekteres fra
forhindringer bagude, og som sendes fra ultralydssensorerne. Følgende systemer bruger
også ultralydssensorerne (bag).
•Smart City Brake Support [Bakkørsel] (SCBS R)
Ultralydssensorerne (bag) er monteret i bagkofangeren.
Se afsnittet "Ultralydssensorer (bag)" på side 4-174.
Under kørsel
i-ACTIVSENSE
4-100

ADVARSEL
Kontrollér altid det omgivende område visuelt, før du rent faktisk foretager
vognbaneskiftet:
Systemet er kun designet til at assistere dig med at kontrollere for køretøjer bagude,
når du foretager et vognbaneskift. På grund af visse begrænsninger i funktionen af
dette system, vil advarselslampen for Blind Spot Monitoring (BSM), advarselslyden og
advarselsskærmens indikatordisplay muligvis ikke blive aktiveret, eller de kan blive
forsinkede, selvom der befinder sig et køretøj i en tilstødende vognbane. Det er altid
førerens ansvar at kontrollere bagude.
BEMÆRK
•BSM-systemet fungerer, når alle de følgende betingelser er opfyldt:
•Tændingen er slået til.
•Der trykkes på OFF-kontakten for Blind Spot Monitoring (BSM), og BSM
OFF-kontaktens indikator slukkes.
•Bilens hastighed er ca. 30 km/t eller derover.
•Blind Spot Monitoring (BSM) vil ikke fungere under følgende omstændigheder.
•Bilens hastighed falder til under ca. 25 km/t, selvom indikatoren for OFF-kontakten
for Blind Spot Monitoring (BSM) er slukket.
•Gearstangen (manuelt gear)/gearvælgeren (automatgear) flyttes til bakgear (R), og
bilen bakker.
•I følgende situationer tændes indikatoren for slukket Blind Spot Monitoring (BSM), og
systemets funktion stoppes. Hvis indikatoren for slukket Blind Spot Monitoring (BSM)
fortsætter med at lyse, skal systemet efterses på et autoriseret Mazda-værksted snarest
muligt.
•Der findes et problem med systemet, herunder advarselslamperne for Blind Spot
Monitoring (BSM).
•Der er opstået en stor afvigelse i monteringspositionen af en radarsensor (bag) på
bilen.
•Der er en stor akkumulering af sne elle ris på bagkofangeren i nærheden af en
radarsensor (bag). Fjern alt sne, is eller mudder på bagkofangeren.
•Længerevarende kørsel på snedækkede veje.
•Temperaturen i nærheden af radarsensorerne (bag) bliver ekstremt høj som følge af
længere tids kørsel på hældninger om sommeren.
•Batterispændingen er faldet.
•Under følgende omstændigheder kan radarsensorerne (bag) ikke detektere store
objekter, eller det kan være svært at detektere dem.
Under kørsel
i-ACTIVSENSE
4-115

•Der findes et køretøj i detektionsområdet bagude eller i en tilstødende vognbane,
men det kommer ikke nærmere. Blind Spot Monitoring (BSM) bestemmer tilstanden
ud fra radardetektionsdata.
•Et køretøj, der kører langs din bil ved næsten samme hastighed i en længere periode.
•Køretøjer, der nærmer sig fra den modsatte retning.
•Et køretøj i en tilstødende vognbane forsøger at passere din bil.
•Et køretøj i en tilstødende vognbane på en vej med ekstremt brede vognbaner.
Detektionsområdet af radarsensorerne (bag) er indstillet til vejbredden af
motortrafikvejen.
•I det følgende tilfælde aktiveres blinken af advarselslampen for Blind Spot Monitoring
(BSM), advarselslyden og advarselsskærmens indikatordisplay muligvis ikke, eller de
kan være forsinkede.
•Et køretøj foretager et vognbaneskift fra en vognbane, der er to vognbaner fra bilen,
til en tilstødende vognbane.
•Kørsel på stejle skråninger.
•Passagen af toppen af en bakke eller et bjergpas.
•Svingradiussen er lille (drejning i skarpe kurver, vejkryds).
•Når der er en forskel i højde mellem din vognbane og den tilstødende vognbane.
•Direkte efter, at det bliver muligt at betjene Blind Spot Monitoring (BSM) gennem
ændring af indstillingen.
•Hvis vejbredden er ekstremt smal, vil køretøjer, der er to vognbaner væk, muligvis
blive detekteret. Detektionsområdet af radarsensorerne (bag) er indstillet i forhold til
vejbredden af motortrafikvejen.
•Advarselslampen for Blind Spot Monitoring (BSM) kan blive tændt, og
køretøjsdetektionsskærmen kan blive vist på displayet i forhold til stationære objekter
(autoværn, tunneller, sidevægge og parkerede biler) på vejen eller i vejsiden.
Genstande, f.eks. autoværn og
betonafgrænsninger, som forløber langs siden
af bilen.Steder, hvor afstanden mellem autoværn eller
vægge på begge sider af bilen indsnævres.
Væggene ved indgange til og udgange fra
tunneller, frakørsler.
Under kørsel
i-ACTIVSENSE
4-116
