2017 MAZDA MODEL 2 horn

3–50
Vor dem Losfahren
Sicherheitssystem
*nur bestimmte Modelle
Deaktivieren
Das System wird deaktiviert, wenn die
Zündung mit dem richtigen Schlüssel auf
“ON” gestellt wird. Die Diebstahlwarn-
Kontrollleuchte leuchtet für ungefähr
3 Sekunden und erlischt danach. Falls
der Motor mit dem richtigen Schlüssel
nicht angelassen werden kann und die
Diebstahlschutz-Kontrollleuchte leuchtet
oder blinkt, versuchen Sie folgendes.
Kontrollieren Sie, ob sich der Schlüssel
im Signalübertragungsbereich be¿ ndet.
Schalten Sie die Zündung aus und
lassen Sie den Motor erneut an. Falls der
Motor nach drei oder mehr Versuchen
nicht angelassen werden kann, müssen
Sie sich an einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.
HINWEIS
  Falls die Diebstahlwarn-
Kontrollleuchte während der Fahrt
dauernd blinkt, darf der Motor
nicht abgestellt werden. Fahren
Sie zu einem autorisierten Mazda-
Vertragshändler/Servicepartner und
lassen Sie das System überprüfen.
Falls der Motor bei blinkender
Kontrollleuchte abgestellt wird, kann
er nicht wieder angelassen werden.
  Weil die elektronischen Codes bei
der Reparatur der Wegfahrsperre
zurückgestellt werden, werden die
Schlüssel benötigt. Bringen Sie
deshalb alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner.
Diebstahl-Alarmanlage *
Beim Ansprechen der Diebstahl-
Alarmanlage oder der
Innenraumabsicherung werden zur
Verhinderung eines Fahrzeugdiebstahls
(mit Innenraumabsicherung) oder eines
Diebstahls von Gegenständen aus dem
Fahrzeug die Sirene bzw. das Horn und die
Warnblinkleuchten ausgelöst.

Das System funktioniert nur, wenn
es richtig aktiviert wurde. Führen Sie
deshalb beim Verlassen des Fahrzeugs die
Aktivierung richtig aus.
Innenraumabsicherung
*
Zur Innenraumabsicherung werden
Ultraschallwellen für die Erfassung von
Bewegungen im Fahrzeug verwendet,
um bei einem Eindringen eine Warnung
auszulösen.

Mit der Innenraumabsicherung werden
Bewegungen im Fahrzeuginnenraum
erfasst, sie kann jedoch auch unter
gewissen Bedingungen durch Vibrationen,
laute Geräusche, Wind oder Windströme
außerhalb des Fahrzeugs aktiviert werden.

3–51
Vor dem Losfahren
Sicherheitssystem
VORSICHT
Beachten Sie für eine richtige
Innenraumüberwachung die folgenden
Punkte:

 Hängen Sie an Kopfstützen und
Kleiderhaken keine Gegenstände
oder Kleidungsstücke auf.
  Stellen Sie die
Sonnenblendenverlängerung wieder
zurück.
  Der Sensor für die
Innenraumabsicherung darf nicht
abgedeckt oder mit Gegenständen
überdeckt werden.
  Der Sensor der
Innenraumabsicherung darf
nicht verschmutzt oder mit einer
Flüssigkeit abgerieben werden.
  Es dürfen keine Stöße auf den
Sensor oder die Sensorblende der
Innenraumabsicherung einwirken.
  Es dürfen nur Original-Mazda-Sitze
verwendet werden.
  Um die Innenraumabsicherung nicht
zu beeinträchtigen, dürfen keine
Gegenstände in der Nähe des Sensors
höher als die Kopfstützen angeordnet
werden.

Innenraumabsicherung
und Sensorblende

Bedienung
Bedingungen für die Auslösung der
Sirene bzw. des Horns
Wenn das System wie folgt ausgelöst
wird, ertönt die Sirene bzw. das Horn
abwechslungsweise und die Warnblinker
blinken für ungefähr 30 Sekunden:



 Entriegeln einer Tür mit einem
Türverriegelungsknopf.



 Gewaltsames Aufbrechen einer Tür, der
Motorhaube oder des Kofferraumdeckels
bzw. der Heckklappe.



 Öffnen der Motorhaube mit dem
Entriegelungszug.



 Einschalten der Zündung auf “ON” ohne
Betätigung des Motorstartknopfs.



 (Mit Innenraumabsicherung)
 Erfassen einer Bewegung im Fahrzeug
durch die Innenraumabsicherung.

Falls eine der oben stehenden
Bedingungen weiter besteht, wird das
System erneut ausgelöst (bis zu 10 Mal).



 (Mit Innenraumabsicherung)
 Abklemmen der Batterieklemmen (die
Warnblinkleuchten blinken nicht).

Das System wird ungefähr 10 Mal
ausgelöst.
HINWEIS
  Die Heckklappe bzw. der
Kofferraumdeckel kann bei
aktivierter Diebstahl-Alarmanlage
nicht geöffnet werden.
  Falls die Batterie bei aktivierter
Diebstahl-Alarmanlage entladen ist,
ertönt die Sirene bzw. das Horn und
blinken die Warnblinker, wenn die
Batterie aufgeladen oder ersetzt wird.

4–1*nur bestimmte Modelle
4Beim Fahren
Informationen zum sicheren Fahren und Bremsen.

Anlassen und Abstellen des
Motors .................................................. 4-4
Zündschalter ................................... 4-4
Anlassen des Motors ...................... 4-6
Ausschalten des Motors ............... 4-13
i - s t o p
* ........................................... 4-14

Armaturenbrett und Anzeigen ......... 4-25
Messinstrumente .......................... 4-25
Active Driving-Anzeige
* .............. 4-39
Warn- und Anzeigeleuchten ......... 4-42

Schaltgetriebe .................................... 4-50
Schaltstellungen ........................... 4-50

Automatikgetriebe ............................ 4-53
Automatikgetriebe ........................ 4-53
Schaltsicherung ............................ 4-54
Getriebestufen .............................. 4-55
Manuelle Fahrstufenschaltung ..... 4-57
Direktschaltung
* ........................... 4-65
Fahrhinweise ................................ 4-66
Schalter und
Bedienungselemente .......................... 4-67
Beleuchtung ................................. 4-67
Nebelscheinwerfer
* ...................... 4-75
Nebelschlussleuchte * .................... 4-76
Blinker und
Fahrspurwechselblinker ............... 4-78
Windschutzscheibenwischer und
Waschanlage ................................. 4-79
Heckscheibenwischer und
Wascher
* ....................................... 4-84
Scheinwerferwascher * .................. 4-85
Heckscheibenheizung .................. 4-86
Horn ............................................. 4-88
Warnblinkanlage .......................... 4-89

Bremsen.............................................. 4-90
Bremsen ....................................... 4-90
Adaptives Bremslichtsystem ........ 4-93
Berganfahrhilfe (HLA)
* ............... 4-94

ABS/TCS/DSC ................................... 4-96
Antiblockiersystem (ABS) ........... 4-96
Antriebsschlupfregelung
(TCS)
* .......................................... 4-97
Dynamische Stabilitätskontrolle
(DSC)
* .......................................... 4-98

i-ELOOP .......................................... 4-101
i-ELOOP
* ................................... 4-101

4–88
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Spiegelheizung *
Mit der Spiegelheizung lassen sich die
Außenspiegel entfrosten.

Die Spiegelheizung funktioniert
zusammen mit der Heckscheibenheizung.
Schalten Sie zum Einschalten
der Spiegelheizung die Zündung
auf “ON” und drücken Sie den
Heckscheibenheizungsschalter (Seite
4-86 ).
Manuelle Klimaanlage

Kontrollleuchte

Vollautomatische Klimaanlage

Kontrollleuchte

Horn
Drücken Sie zum Betätigen des Horns auf
das Lenkradpolster in der Nähe des
Hornsymbols
.

4–182
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen können die Ultraschallsensoren (hinten) ein Hindernis nicht
richtig erfassen und der City-Notbremsassistent [rückwärts] (SCBS R) kann nicht
ausgelöst werden.



 Etwas haftet am Stoßfänger nahe dem Ultraschallsensor (hinten).



 Das Lenkrad ist stark eingeschlagen oder das Gas- oder des Bremspedal wird
betätigt.



 In der Nähe des Hindernisses be¿ ndet sich ein zweites Hindernis.



 Bei unfreundlichen Wetterbedingungen, wie bei Regen, Nebel oder Schnee.



 Hohe oder tiefe Luftfeuchtigkeit.



 Hohe oder tiefe Temperaturen.



 Starker Wind.



 Der Weg ist uneben.



 Schweres Gepäck be¿ ndet sich im Gepäckraum oder auf den Rücksitzen.



 Gegenstände wie eine Wireless-Antenne, eine Nebelleuchte oder ein beleuchtetes
Nummernschild sind in der Nähe des Ultraschallsensors (hinten) montiert.



 Die Ausrichtung eines Ultraschallsensors (hinten) hat sich durch einen Aufprall
verändert.



 Das Fahrzeug ist anderen Geräuschwellen, wie einem Horn, Motorgeräusch oder ein
Ultraschallsensor eines anderen Fahrzeugs ausgesetzt.


 In den folgenden Fällen kann ein Ultraschallsensor (hinten) etwas erfassen, das den
City-Notbremsassistenten [rückwärts] (SCBS R) auslösen kann.



 Befahren von starken Steigungen und Gefällen.



 Radkeile.



 Vorhänge, Stangen, wie bei einer Gebührenzahlstelle oder ein Bahnübergang.



 Beim Passieren in der Nähe von Laub, Barrieren, Fahrzeugen, Wänden und Zäunen.



 Beim Geländefahren an Stellen mit Gras oder Heu.



 Beim Passieren von niedrigen oder engen Toren, Fahrzeugwaschanlagen und
Tunnels.



 Eine Anhängevorrichtung ist installiert oder es wird ein Anhänger gezogen.

 (Schaltgetriebe)  Falls das Fahrzeug mir dem City-Notbremsassistent (SCBS) angehalten und das
Kupplungspedal nicht gedrückt wurde, so wird der Motor abgestellt.
  Das Warndisplay (gelb) des City-Notbremsassistenten (SCBS) leuchtet bei einer
Systemstörung auf.
 Siehe “Warnleuchten” auf Seite 4-42 .

6–69
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle

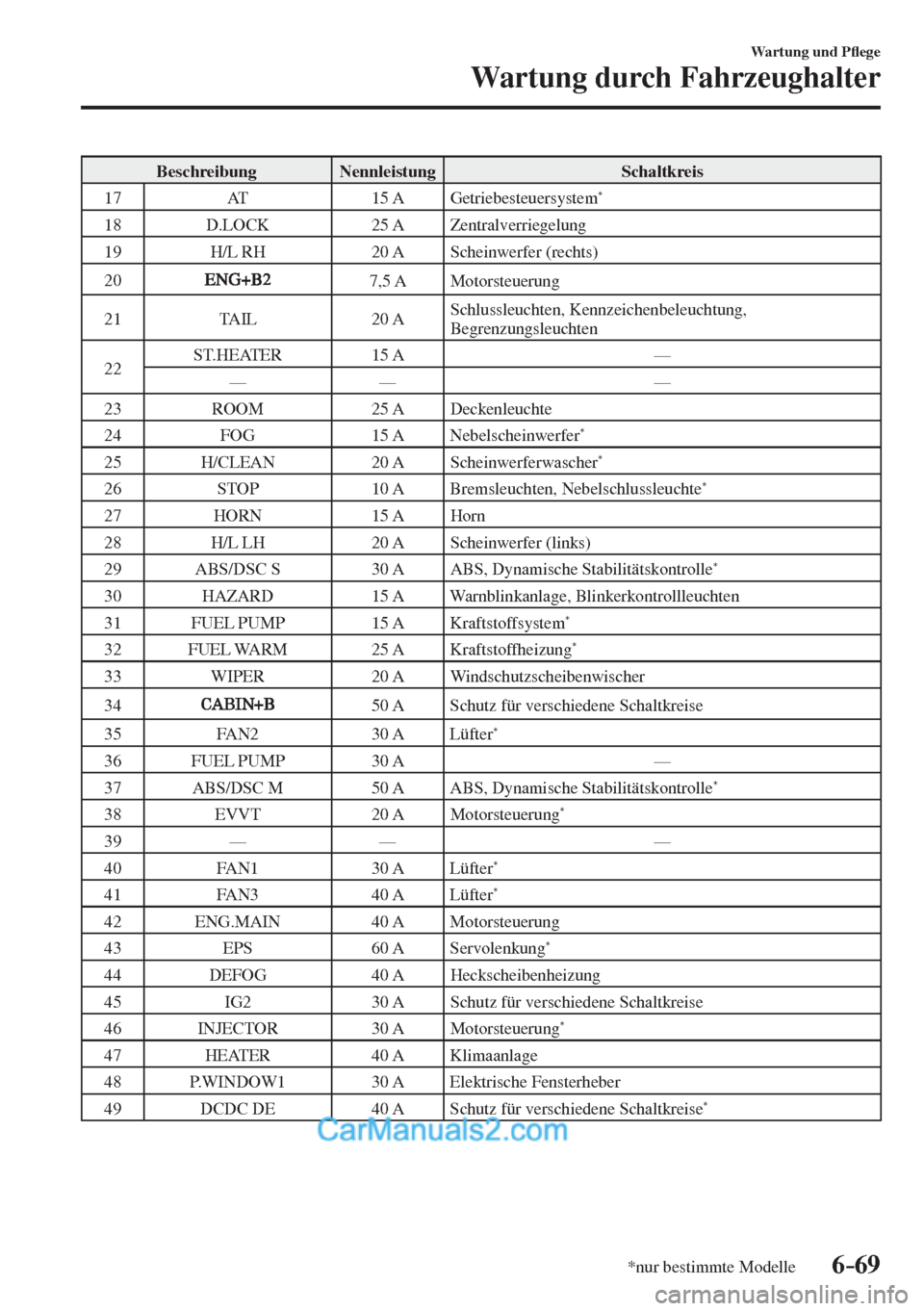

Beschreibung Nennleistung Schaltkreis
17 AT 15 A Getriebesteuersystem *
18 D.LOCK 25 A Zentralverriegelung
19 H/L RH 20 A Scheinwerfer (rechts)
20

7,5 A Motorsteuerung
21 TAIL 20 A Schlussleuchten, Kennzeichenbeleuchtung,
Begrenzungsleuchten
22 ST.HEATER 15 A —
— — —
23 ROOM 25 A Deckenleuchte
24 FOG 15 A Nebelscheinwerfer
*
25 H/CLEAN 20 A Scheinwerferwascher *
26 STOP 10 A Bremsleuchten, Nebelschlussleuchte *
27 HORN 15 A Horn
28 H/L LH 20 A Scheinwerfer (links)
29 ABS/DSC S 30 A ABS, Dynamische Stabilitätskontrolle
*
30 HAZARD 15 A Warnblinkanlage, Blinkerkontrollleuchten
31 FUEL PUMP 15 A Kraftstoffsystem
*
32 FUEL WARM 25 A Kraftstoffheizung *
33 WIPER 20 A Windschutzscheibenwischer
34

50 A Schutz für verschiedene Schaltkreise
35 FAN2 30 A Lüfter
*
36 FUEL PUMP 30 A —
37 ABS/DSC M 50 A ABS, Dynamische Stabilitätskontrolle
*
38 EVVT 20 A Motorsteuerung *
39 — — —
40 FAN1 30 A Lüfter
*
41 FAN3 40 A Lüfter *
42 ENG.MAIN 40 A Motorsteuerung
43 EPS 60 A Servolenkung
*
44 DEFOG 40 A Heckscheibenheizung
45 IG2 30 A Schutz für verschiedene Schaltkreise
46 INJECTOR 30 A Motorsteuerung
*
47 HEATER 40 A Klimaanlage
48 P.WINDOW1 30 A Elektrische Fensterheber
49 DCDC DE 40 A Schutz für verschiedene Schaltkreise
*

10–6
Index
H
Handbremse ........................................ 4-91
Handschuhfach .................................. 5-175
Heckklappe ......................................... 3-24
Wenn sich die Heckklappe bzw. der
Kofferraumdeckel nicht öffnen
lässt ................................................ 7-61
Heckklappe/Kofferraumdeckel
Gepäckraum .................................. 3-28
Heckscheiben-Waschanlage ................ 4-85
Heckscheibenheizung ......................... 4-86
Heckscheibenwischer .......................... 4-84
Herausschaukeln ................................. 3-58
Hintere Kleiderhaken ........................ 5-176
Hinweise für den Winterbetrieb .......... 3-58
Hinweisschilder ..................................... 9-2
Hinweis zur FahrzeugpÀ ege ............... 6-71
Aluminiumfelgen .......................... 6-77
FahrzeugpÀ ege .............................. 6-73
Hohlraumversiegelung .................. 6-76
Lackschäden .................................. 6-76
Unterbodenschutz .......................... 6-77
Verchromte Metallteile .................. 6-76
Wartung der Kunststoffteile .......... 6-78
Horn .................................................... 4-88
I
i-ACTIVSENSE ................................ 4-113
Abstandsführungssystem
(DRSS) ........................................ 4-137
Adaptive LED-Scheinwerfer
(ALH) .......................................... 4-119
Aktive Sicherheitstechnologie .... 4-113
Aufmerksamkeitsassistent
(DAA) ......................................... 4-141
Ausparkhilfe (RCTA) .................. 4-144
City-Notbremsassistent (SCBS) ... 4-171
City-Notbremsassistent [rückwärts]
(SCBS R) ..................................... 4-178
Erfassungsvorrichtungen ............. 4-114
FSC-Kamera ................................ 4-188
Fernlichtregulierung (HBC) ........ 4-116
Geschwindigkeitsbegrenzer ........ 4-163
Lasersensor .................................. 4-197
Mazda Radar Cruise Control-System
(MRCC)....................................... 4-149
Notbremsassistent (SBS) ............. 4-185

Pre Crash-Sicherheitstechnologie... 4-114
Radarsensoren (hinten)................ 4-199
Radarsensor (vorne) .................... 4-194
Spurhalteassistent (LDWS) ......... 4-123
Toter-Winkel-Assistent (BSM) ... 4-130
Ultraschallsensor (hinten) ........... 4-201
i-ELOOP ........................................... 4-101
Anzeige ....................................... 4-101
i-ELOOP-Kontrollleuchte ........... 4-103
Statusanzeige ............................... 4-103
i-stop ................................................... 4-14
i-stop OFF-Schalter ....................... 4-22
Kontrollleuchte (grün) ................... 4-19
Rollschutzfunktion ........................ 4-23
Warnleuchte (gelb) ........................ 4-19
i-stop-Warnsignal ................................ 7-58
Individuelle Einstellungen .................. 9-13

10–7
Index
Innenleuchten .................................... 5-169
Deckenleuchten ........................... 5-169
Gepäckraumleuchte ..................... 5-169
Kartenleseleuchten ...................... 5-169
Kofferraumleuchte ...................... 5-169
Insassen-Rückhaltesysteme
Auslösekriterien des Insassen-
Rückhaltesystems .......................... 2-60
Auslösung des Insassen-
Rückhaltesystems .......................... 2-56
Deaktivierungsschalter für
Beifahrerairbag .............................. 2-51
Grenzfälle für die Auslösung der
Airbags .......................................... 2-61
Insassen-
Rückhaltesystemkomponenten ...... 2-55
Instrumente ......................................... 4-25
Instrumentenbeleuchtungsregler ......... 4-33
K
Karosserieschmierung ......................... 6-33
Kartenleseleuchten ............................ 5-169
Kilometer- und Tageskilometerzähler ... 4-27
Kinderrückhaltesysteme
Einbau eines
Kinderrückhaltesystems ................ 2-39
Installation eines
Kinderrückhaltesystems ................ 2-28
Kinderrückhaltesysteme und
Sitzpositionen ................................ 2-35
Kinderrückhaltesystemklassen ...... 2-28
Vorsichtsmaßnahmen für
Kinderrückhaltesysteme ................ 2-23
Kindersicherungen .............................. 3-23
Klimaanlage .......................................... 5-4
Bedienungshinweise ........................ 5-4
Belüftung ......................................... 5-5
Manuelle Ausführung ...................... 5-7
Vollautomatische Klimaanlage ...... 5-15 Kofferraumdeckel ............................... 3-24
Wenn sich die Heckklappe bzw. der
Kofferraumdeckel nicht öffnen
lässt ................................................ 7-61
Kofferraumleuchte ............................ 5-169
Kohlenmonoxid ................................... 3-35
Kollisionswarnung .............................. 7-60
Kontrolle des Brems-/
KupplungsÀ üssigkeitsstandes ............. 6-31
Kontrolle des Kühlmittels ................... 6-29
Kontrolle des Scheiben- und
Scheinwerfer-
Wa s c hÀ üssigkeitsstandes .................... 6-32
Kontrolle des Ölstandes ...................... 6-28
Kontrollleuchten ................................. 4-45
Glühkerzen .................................... 4-49
Schlüssel ........................................ 4-48
Tiefe Kühlmitteltemperatur ........... 4-48
Kopfstütze ........................................... 2-12
Kraftstoff
Anzeige ......................................... 4-32
Tankinhalt ........................................ 9-7
Tankklappe und
Tankverschlussdeckel .................... 3-36
Vorgeschriebener Kraftstoff
(SKYACTIV-D 1.5) ...................... 3-32
Vorgeschriebener Kraftstoff
(SKYACTIV-G 1.3, SKYACTIV-G
1.5) ................................................ 3-31
Kraftstoffverbrauchsanzeige ............. 4-105
L
Lasersensor ....................................... 4-197
Leaving Home-Licht ........................... 4-73
Lenkrad ............................................... 3-38
Horn............................................... 4-88
LogIn-Fernbedienung
Betriebsbereich .............................. 3-11
LogIn-Fernbedienung .................... 3-10
