5006-3. Údržba svépomocí
GS350_200t_GS
Při nasazování obraťte uvedený postup.
Po nasazení patice žárovky zajistěte kabel pomocí příchytek a pokud měníte žá-
rovku na levé straně, ujistěte se, že jste namontovali šroub plnicího hrdla kapaliny ostřikovačů do jeho původní polohy.
■Vnější nástupní světla
Stiskněte horní část vnějšího zpět-
ného zrcátka, abyste naklopili plo-
chu zrcátka nahoru, a nalepte
ochranou pásku na spodní část
krytu zrcátka.
Zasuňte 2 ploché šroubováky oba-
lené ochrannou páskou a odpojte
příchytky za zrcátkem.
Vypáčte zrcátko ven směrem k sobě
aodpojte 2 příchytky současně.
Pracujte opatrně a dejte pozor, abyste neupustili zrcátko.
4
Pravá stranaLevá strana
1
2

501 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS
Odpojte konektory za zrcátkem
a vyjměte zrcátko.
Když odpojujete tenké konektory,
označte si jeden z konektorů kous- kem pásky, abyste předešli jejich zá-
měně při opětovné montáži.
Pracujte opatrně a dejte pozor, abys- te neupustili zrcátko.
Když zacházíte se zrcátkem, nedotý kejte se částí pokrytých vazelínou.
Počet konektorů se liší podle specifikace vozidla.
Vyjměte šroubky a sejměte kryt
zrcátka.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
3
4
5
6

5026-3. Údržba svépomocí
GS350_200t_GS
Po nasazení nové žárovky zajistě-
te patici do tělesa světla.
Když vkládáte patici, zarovnejte
značky vytištěné na tělese světla a na patici.
Nasaďte kryt na rám zrcátka, za-
jistěte ho šroubkem a nasaďte
boční směrové světlo a vnější ná-
stupní světlo.
Použijte pouze polohu šroubku uve-
denou na tomto obrázku.
Boční směrové světlo: Zarovnejte
úchytky na světle a na krytu a světlo
nasaďte.
Vnější nástupní světlo: Zasuňte úchyt-
ky ve vybrání tělesa světla s těmi na
krytu a zajistěte je.
Rozpojte příchytky a oddělte hor-
ní a spodní část zadního bočního
krytu zrcátka.
7
8
9

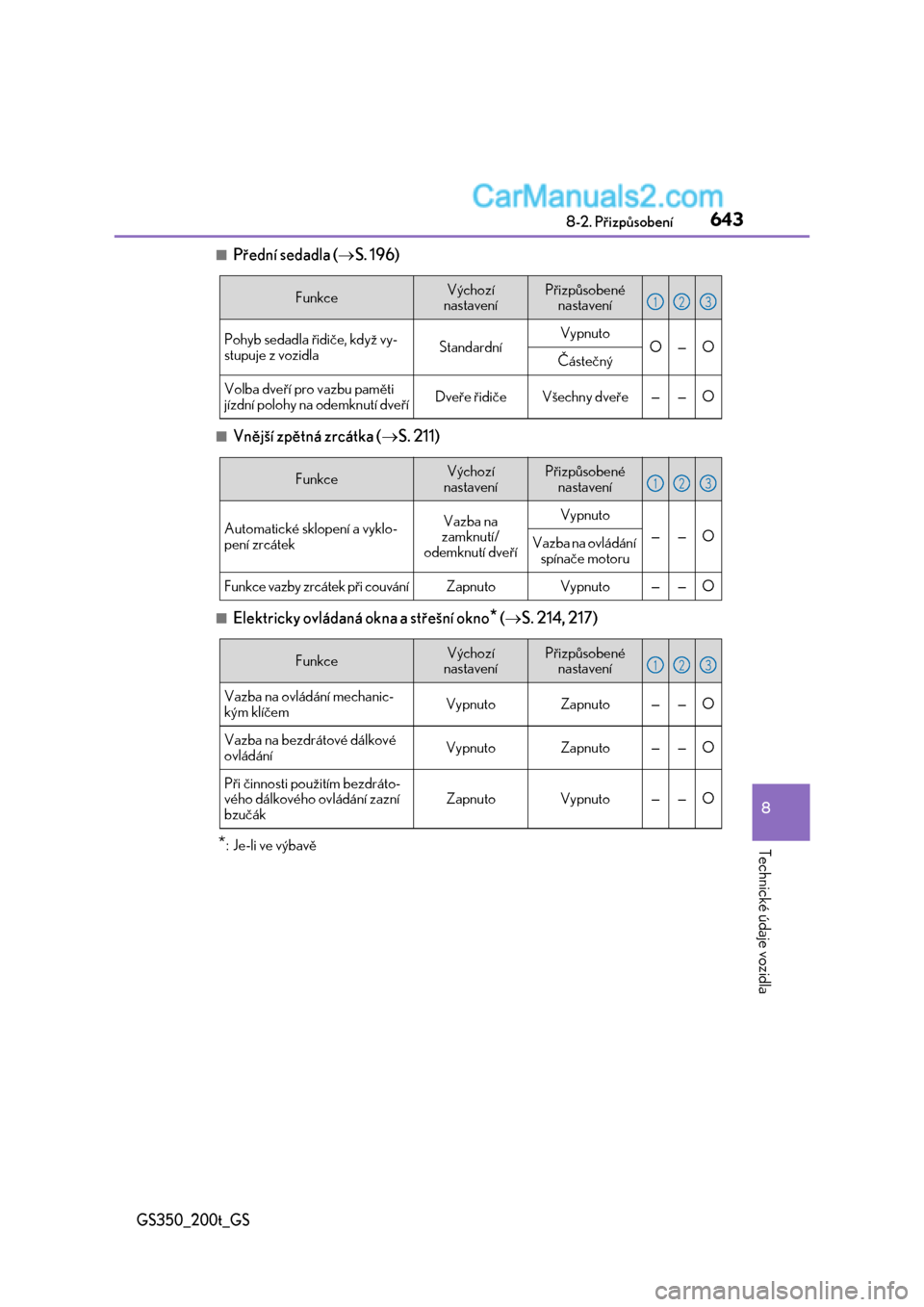

643
8 8-2. Přizpůsobení
Technické údaje vozidla
GS350_200t_GS
■Přední sedadla (S. 196)
■Vnější zpětná zrcátka (S. 211)
■Elektricky ovládaná okna a střešní okno* (S. 214, 217)
*: Je-li ve výbavě
FunkceVýchozí
nastaveníPřizpůsobené
nastavení
Pohyb sedadla řidiče, když vy-
stupuje z vozidlaStandardníVypnutoO—OČástečný
Volba dveří pro vazbu paměti
jízdní polohy na odemknutí dveříDveře řidičeVšechny dveře——O
123
FunkceVýchozí
nastaveníPřizpůsobené
nastavení
Automatické sklopení a vyklo-
pení zrcátekVazba na
zamknutí/
odemknutí dveříVypnuto
——OVazba na ovládání
spínače motoru
Funkce vazby zrcátek při couváníZapnutoVypnuto——O
123
FunkceVýchozí
nastaveníPřizpůsobené
nastavení
Vazba na ovládání mechanic-
kým klíčemVypnutoZapnuto——O
Vazba na bezdrátové dálkové
ovládáníVypnutoZapnuto——O
Při činnosti použitím bezdráto-
vého dálkového ovládání zazní
bzučákZapnutoVypnuto——O
123

659Abecední rejstřík
GS350_200t_GS
Bezklíčový nástup...................................173
Bezdrátové dálkové ovládání .......154
Systém bezklíčového
nastupování a startování ............... 173
Bezpečnost dětí ....................................... 63
Dětské pojistky zadních dveří .......163
Dětský zádržný systém...................... 64
Instalace dětských sedaček ............. 76
Jak se mají děti připoutat
bezpečnostním pásem.......... 47, 48
Komfortní vodítka
bezpečnostních pásů .......................47
Pokyny pro airbagy ............................. 53
Pokyny pro akumulátor ....... 469, 601
Pokyny pro bezpečnostní pásy .....50
Pokyny pro elektricky ovládaná
okna ........................................................216
Pokyny pro používání kufru ......... 169
Pokyny pro střešní okno ................ 220
Pokyny pro vyhřívání sedadel ........ 411
Pokyny pro vyjmutí baterie
elektronického klíče ...................... 492
Spínač blokování oken...................... 214
Bezpečnostní pásy .................................. 46
Čistění a údržba
bezpečnostních pásů ................... 445
Instalace dětských zádržných
systémů ...................................................77
Jak se mají děti připoutat
bezpečnostním pásem................... 48
Jak se připoutat bezpečnostním
pásem...................................................... 46
Kontrolka a bzučák...........................520
Nouzově blokovaný navíječ
(ELR) ....................................................... 48Předepínače bezpečnostních
pásů .......................................................... 47
Seřízení bezpečnostních pásů ....... 47
Těhotné ženy, správné použití
bezpečnostního pásu ......................49
Výstražná kontrolka SRS ................518
Blind Spot Monitor (BSM) .............. 363
Funkce Blind Spot Monitor.......... 368
Funkce Rear Crossing Traffic
Alert ...................................................... 370
Bluetooth
®*
Boční airbagy ..............................................51
Boční displej ........................................... 394
Boční směrová světla.......................... 255
Páčka směrových světel ................ 255
Výměna žárovek ............................... 504
Boční zrcátka ............................................ 211
BSM (Blind spot monitor) ............ 363
Funkce vazby zrcátek
při couvání........................................... 212
Paměť polohy zrcátka ....................... 199
Seřízení a sklopení ................................ 211
Brzda
Kapalina.................................................. 628
Parkovací brzda................................. 256
Výstražná kontrolka.............. 518, 520
Výstražné hlášení .............................. 524
Brzdová světla
Signalizace nouzového
brzdění ................................................ 376
Výměna žárovek ............................... 504
Brzdový asistent ................................... 375
BSM (Blind Spot Monitor) ............... 363
Funkce Blind Spot Monitor.......... 368
Funkce Rear Crossing Traffic
Alert ...................................................... 370
B
*: Viz "PŘÍRUČKA PRO UŽIVATELE NAVIGAČNÍHO A MULTIMEDIÁLNÍHO SYSTÉMU".

660Abecední rejstřík
GS350_200t_GS
Celkové počítadlo kilometrů ... 108, 113
Couvací světlo
Výměna žárovky............................... 504
Čistění ........................................... 440, 444
Bezpečnostní pásy............................ 445
Exteriér....................................................440
Interiér ..................................................... 444
Litá kola.....................................................441
DAB (Digitální audio vysílání)
*
Denní počítadla kilometrů ........ 108, 113
Dětské pojistky ....................................... 163
Dětský zádržný systém ......................... 64
Dětské sedačky, definice .................. 65
Dětské sedačky, instalace .................77
Instalace CRS pomocí
bezpečnostních pásů .......................77
Instalace CRS pomocí
horního řemenu ...................................81
Instalace CRS pomocí pevných
úchytů ISOFIX ...................................80
Sedačky pro kojence, definice....... 65
Sedačky pro kojence, instalace ......77
Sedačky pro větší děti, definice ..... 65
Sedačky pro větší děti, instalace ... 79Diferenciál
Přední diferenciál ...............................627
Zadní diferenciál.................................627
Digital Audio Broadcast (DAB)
*
Disk MP3*
Disk WMA*
Displej venkovní teploty ............. 109, 115
Drive-Start Control .................. 223, 252
Držáky nápojů ......................................... 421
Držáky úchytů............................................76
Dveře...........................................................159
Dětská pojistka zadních dveří ...... 163
Skla dveří ................................................. 214
Systém automatického zamykání
a odemykání dveří ........................... 163
Vnější zpětná zrcátka.......................... 211
Výstražná kontrolka otevřených
dveří ...................................................... 520
Výstražný bzučák otevřených
dveří ........................................................ 174
Zámek dveří .......................................... 162
Dvířka opěrky paží............................... 433
Dvířka palivové nádrže ...................... 282
Když nelze otevřít dvířka
palivové nádrže .............................. 284
Tankování .............................................. 282
C
Č
D

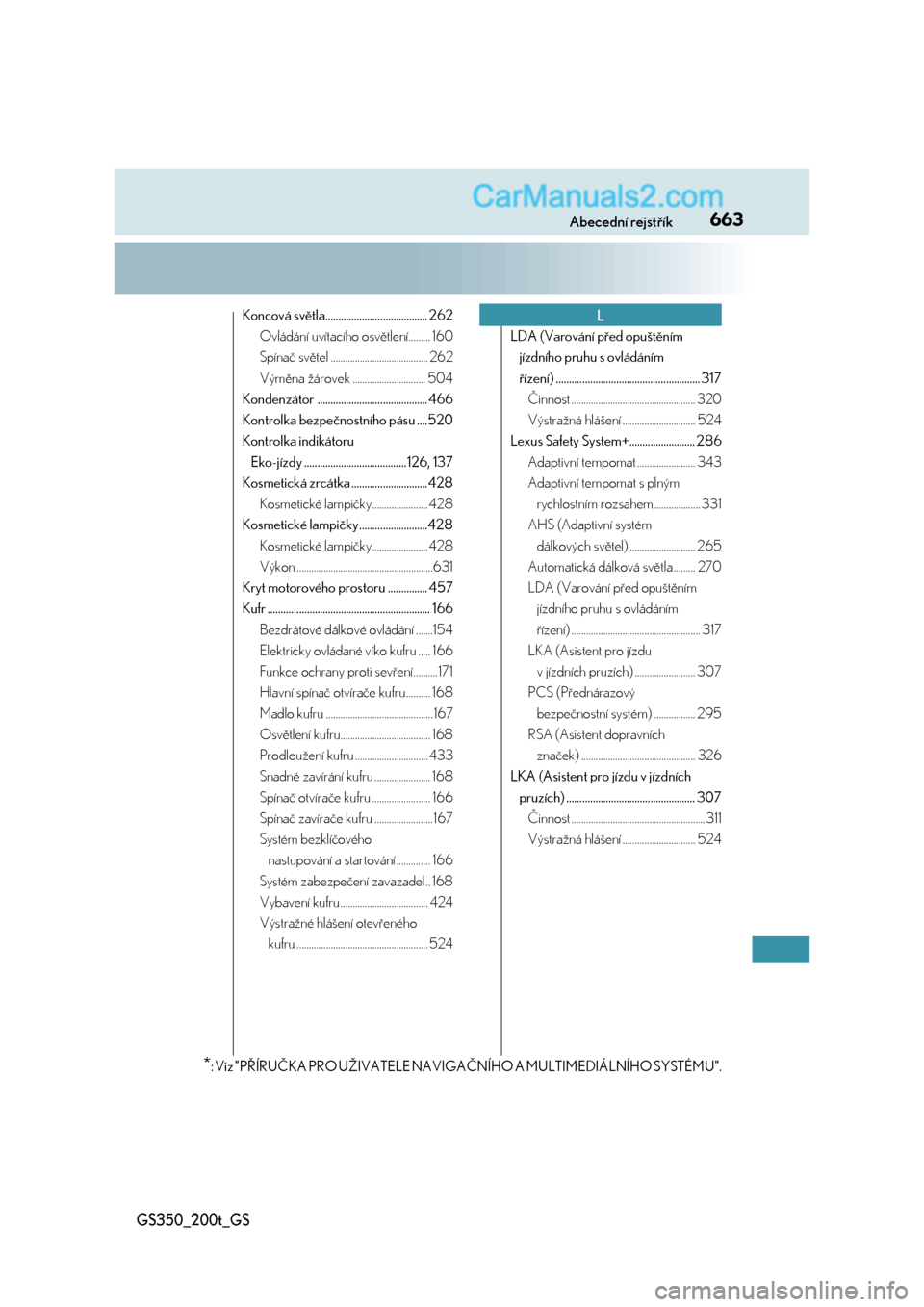

663Abecední rejstřík
GS350_200t_GS
Koncová světla....................................... 262
Ovládání uvítacího osvětlení......... 160
Spínač světel ........................................ 262
Výměna žárovek .............................. 504
Kondenzátor .......................................... 466
Kontrolka bezpečnostního pásu ....520
Kontrolka indikátoru
Eko-jízdy .......................................126, 137
Kosmetická zrcátka .............................428
Kosmetické lampičky....................... 428
Kosmetické lampičky ..........................428
Kosmetické lampičky....................... 428
Výkon ........................................................631
Kryt motorového prostoru ............... 457
Kufr .............................................................. 166
Bezdrátové dálkové ovládání .......154
Elektricky ovládané víko kufru ..... 166
Funkce ochrany proti sevření..........171
Hlavní spínač otvírače kufru.......... 168
Madlo kufru ............................................167
Osvětlení kufru..................................... 168
Prodloužení kufru .............................. 433
Snadné zavírání kufru ....................... 168
Spínač otvírače kufru ........................ 166
Spínač zavírače kufru ........................167
Systém bezklíčového
nastupování a startování .............. 166
Systém zabezpečení zavazadel.. 168
Vybavení kufru .................................... 424
Výstražné hlášení otevřeného
kufru ...................................................... 524LDA (Varování před opuštěním
jízdního pruhu s ovládáním
řízení) ....................................................... 317
Činnost ................................................... 320
Výstražná hlášení .............................. 524
Lexus Safety System+......................... 286
Adaptivní tempomat ........................ 343
Adaptivní tempomat s plným
rychlostním rozsahem................... 331
AHS (Adaptivní systém
dálkových světel) ........................... 265
Automatická dálková světla ......... 270
LDA (Varování před opuštěním
jízdního pruhu s ovládáním
řízení) ..................................................... 317
LKA (Asistent pro jízdu
v jízdních pruzích) ......................... 307
PCS (Přednárazový
bezpečnostní systém) ................. 295
RSA (Asistent dopravních
značek) ............................................... 326
LKA (Asistent pro jízdu v jízdních
pruzích) ................................................. 307
Činnost ....................................................... 311
Výstražná hlášení .............................. 524L
*: Viz "PŘÍRUČKA PRO UŽIVATELE NAVIGAČNÍHO A MULTIMEDIÁLNÍHO SYSTÉMU".

665Abecední rejstřík
GS350_200t_GS
Napájecí zásuvky..................................430
Nářadí............................................ 558, 575
Navigační systém
*
Nízkoprofilové pneumatiky.............. 475
Nouze, v případě
Když dojde k defektu
pneumatiky ............................557, 573
Když elektronický klíč řádně
nefunguje............................................594
Když máte podezření na
poruchu................................................ 516
Když musí být vaše vozidlo
odtaženo ............................................. 510
Když musíte zastavit vozidlo
v případě nouze............................. 509
Když nelze nastartovat motor .... 590
Když nelze uvolnit parkovací
brzdu ....................................................592
Když se rozsvítí výstražná
kontrolka.............................................. 518
Když se vozidlo přehřívá ...............602
Když se vybije akumulátor ............ 597
Když se zobrazí výstražné
hlášení .................................................. 524
Když vozidlo uvízne ........................ 608
Když zazní výstražný bzučák ....... 518Odkládací schránka............................ 420
Odmlžování
Odmlžování čelního skla............... 402
Vnější zpětná zrcátka...................... 402
Zadní okno ........................................... 402
Odmlžování zadního okna ............... 402
Odmrazovač stěračů čelního
skla .......................................................... 402
Oka
Háčky na oděvy ................................. 434
Háček na zavazadla .........................424
Upevňovací oka..................................424
Upevňovací příchytky
(podlahová rohož) ............................ 42
Okna............................................................ 214
Elektricky ovládaná okna ................ 214
Odmlžování zadního okna .......... 402
Ostřikovač .............................................276
Olej
Motorový olej........................................618
Olej předního diferenciálu ............627
Olej zadního diferenciálu...............627
Opěrka paží ........................................... 430
Opěrky hlavy.......................................... 204
Osobní lampičky .................................... 417
Ostřikovač ...............................................276
Kontrola.................................................. 470
Příprava a kontrola před zimou ... 383
Spínač.......................................................276
Výstražné hlášení nízké hladiny
kapaliny ostřikovačů..................... 524
Ostřikovač světlometů............ 277, 278
NO
*: Viz "PďÍRUňKA PRO UŽIVATELE NAVIGAňNÍHO A MULTIMEDIÁLNÍHO SYSTÉMU".
