2017 JEEP GRAND CHEROKEE TPMS

– Ajovakauden ohjausjärjestelmän
(ESC) merkkivalo – lisävaruste
Tämä valo ilmaisee, että ajovakauden ohjaus-
järjestelmä (ESC) on poissa käytöstä.
– Lukkiutumattomien jarrujen (ABS)
merkkivalo
Valo seuraa ABS-jarrujärjestelmän toimintaa.
Valo syttyy aina, kun virtalukko siirretään
asentoon ON/RUN (Virta/ajo) ja sammuu vii-
meistään neljän sekunnin kuluttua.
Jos ABS-valo ei sammu tai syttyy ajon aikana,
lukkiutumattoman jarrujärjestelmän toimin-
nassa on häiriö ja se on huollettava. Jarrujär-
jestelmä toimii kuitenkin muilta osin nor-
maalisti, jos jarrujen varoitusvalo ei pala.
Mikäli ABS-valo palaa, jarrujärjestelmä on
huollettava mahdollisimman pian. Jos ABS-
valo ei syty, kun virtalukko siirretään asen-
toon ON/RUN (Virta/ajo), tarkistuta merkki-
valo valtuutetulla jälleenmyyjällä.
– Rengaspaineen valvontajärjestelmän
(TPMS) varoitusvalo
Varoitusvalo syttyy ja viesti näytetään mer-
kiksi siitä, että rengaspaine on suositeltua
arvoa matalampi tai rengas tyhjenee hitaasti.
Tällöin ei voida taata optimaalista renkaan
kestoa ja polttoaineen kulutusta.
Jos joidenkin renkaiden tila on yllä mainitun
kaltainen, näyttö näyttää kutakin rengasta
vastaavat ilmoitukset järjestyksessä.
HUOMAUTUS!
Älä jatka ajamista tyhjentyneellä ren-
kaalla, sillä se voi vaikuttaa ajettavuuteen.
Pysäytä auto. Vältä voimakkaita jarrutuk-
sia ja ohjausliikkeitä. Korjaa rengas heti
renkaan korjaussarjalla ja ota mahdolli-
simman pian yhteys valtuutettuun jälleen-
myyjään.
Rengaspaineet (myös vararenkaan) on tarkis-
tettava kerran kuukaudessa renkaat kylminä.
Oikeat rengaspaineet on ilmoitettu kuljetta-
jan oveen kiinnitetyssä tarrassa tai valmista-jan rengaspainetaulukossa. (Jos ajoneuvossa
käytettävät renkaat ovat eri kokoa kuin alku-
peräisrenkaat, katso oikeat rengaspaineet
painetaulukosta.)
Auto on varustettu rengaspaineen valvonta-
järjestelmällä (TPMS). Tämän lisäturvatoi-
minnon merkkivalo syttyy, jos jonkin renkaan
rengaspaine laskee liian alhaiseksi. Jos ren-
gaspaineen merkkivalo syttyy, pysäytä auto ja
tarkista renkaat. Korjaa rengaspaine oikeaksi
mahdollisimman nopeasti. Ajaminen huo-
mattavan alipaineisella renkaalla aiheuttaa
renkaan ylikuumenemisen ja voi johtaa ren-
gasrikkoon. Alipaine lisää polttoaineen kulu-
tusta ja renkaiden kulumista ja voi vaikuttaa
ajoneuvon käsiteltävyyteen ja pysäytettävyy-
teen.
Muista, että TPMS-järjestelmä ei poista ren-
kaiden kunnossapidon tarvetta. Rengaspai-
neet on syytä tarkistaa säännöllisin väliajoin
riippumatta siitä, syttyykö TPMS-
järjestelmän varoitusvalo vai ei.
81

Autossa on lisäksi TPMS-järjestelmän toi-
mintahäiriön merkkivalo. TPMS-järjestelmän
toimintahäiriön merkkivalo on yhdistetty ren-
gaspaineanturin merkkivaloon. Jos järjes-
telmä havaitsee toimintahäiriön, merkkivalo
vilkkuu noin minuutin ajan ja jää sitten pala-
maan jatkuvasti. Tämä toistuu auton seuraa-
vien käynnistyskertojen yhteydessä niin
kauan kuin toimintahäiriö on olemassa. Kun
toimintahäiriön merkkivalo palaa, järjes-
telmä ei ehkä pysty havaitsemaan alhaista
rengaspainetta tai ilmoittamaan siitä nor-
maalilla tavalla. TPMS-järjestelmän toimin-
tahäiriöt voivat ilmetä eri syistä, kuten tilan-
teessa, jossa autoon asennetaan renkaat tai
vanteet, jotka estävät TPMS-järjestelmän toi-
minnan. Tarkista aina TPMS-järjestelmän toi-
mintahäiriön merkkivalo, kun autoon on vaih-
dettu yksi tai useampi rengas tai vanne. Näin
voit varmistua, että TPMS-järjestelmä on toi-
mintakuntoinen myös renkaiden tai vantei-
den vaihtamisen jälkeen.HUOMAUTUS!
Rengaspaineen valvontajärjestelmä
(TPMS) on optimoitu alkuperäisiä renkaita
ja vanteita varten. TPMS-
valvontajärjestelmän paineet ja varoituk-
set on määritetty ajoneuvon rengaskoon
mukaan. Jos ajoneuvossa käytetään tarvik-
keita, joiden koko, tyyppi tai malli ei vas-
taa alkuperäistä, seurauksena voi olla jär-
jestelmähäiriö tai anturin vaurioituminen.
Alkuperäisistä poikkeavien pyörien käyttö
voi vaurioittaa antureita. Renkaanpaik-
kausaineiden käyttö saattaa estää rengas-
paineen valvontajärjestelmän (TPMS) an-
turin toiminnan. Renkaanpaikkausaineen
käytön jälkeen on suositeltavaa antaa val-
tuutetun jälleenmyyjän tarkistaa anturin
toiminta.
– Alhaisen polttoainemäärän varoitus-
valo
Valo syttyy, kun polttoaineen määrä on keski-
määrin 9,1 litraa (2,4 gallonaa), ja palaa,
kunnes polttoainetta lisätään.
Alhaisen polttoainetason merkiksi kuuluu yk-
sittäinen varoitusääni.
– Service Stop/Start System (Huollata
Stop/Start -järjestelmä) -merkkivalo – lisä-
varuste
Tämä merkkivalo syttyy, kun Stop/Start-
järjestelmä ei toimi oikein ja vaatii huoltoa.
– Etutörmäysvaroittimen (FCW) käytöstä
poistamisen varoitusvalo
Varoitusvalo ilmaisee, että etutörmäysvaroi-
tinjärjestelmä on pois käytöstä.
– Etutörmäysvaroitinjärjestelmän
huollettavan vian merkkivalo – lisävaruste
Tämä valo ilmaisee, että etutörmäysvaroitin-
järjestelmässä (FCW) voi olla vika. Katso lisä-
tietoja luvun Turvallisuus kohdasta Etutörmä-
ysvaroitin.
– Lasinpesuneste vähissä -merkkivalo
– lisävaruste
Tämä merkkivalo syttyy, kun tuulilasinpesu-
neste on vähissä.
KOJELAUTA JA MITTARISTO
82

TURVALLISUUS
TURVAOMINAISUUDET........88
Lukkiutumattomat jarrut (ABS)......88
Sähköinen jarrujen ohjausjärjestelmä . .89
LISÄAJOJÄRJESTELMÄT......100
Kuolleen kulman tarkkailujärjestelmä . .100
Etutörmäysvaroitin (FCW).........101
Rengaspaineen valvontajärjestelmä
(TPMS)....................103
MATKUSTAJIEN TURVAJÄRJESTEL-
MÄT .....................108
Matkustajien turvajärjestelmien
ominaisuudet................108
Tärkeitä turvaohjeita............108
Turvavyöjärjestelmät............109
Lisäturvajärjestelmät (SRS)........117
Turvaistuimet – lasten kuljetus
turvallisesti.................126Lemmikkien kuljettaminen........138TURVALLISUUSTIETOJA......139
Henkilöiden kuljettaminen.........139
Pakokaasu..................139
Auton sisätilojen turvallisuustarkistukset
.........................139
Kausittaiset ajoneuvon ulkopuoliset
tarkistukset..................141
TURVALLISUUS
87

VAROITUS!
Etutörmäysvaroittimen (FCW) tarkoitus ei
ole yksin estää törmäystä tapahtumasta.
Toiminto ei voi myöskään havaita kaikkia
mahdollisia törmäyksiä. Kuljettajalla on
vastuu törmäyksen välttämisestä jarrutta-
malla ja ohjaamalla autoa. Tämän varoi-
tuksen laiminlyönti voi johtaa vakaviin
henkilövahinkoihin tai kuolemaan.
Rengaspaineen valvontajärjestelmä
(TPMS)
HUOMAUTUS:
Autot, joissa on puhkeamattomat renkaat:
Jos rengaspaineen valvontajärjestelmä
(TPMS) ilmoittaa rengaspaineen olevan
96 kPa (14 psi) tai vähemmän, tarkista ren-
gaspaine ja vaihda rengas mahdollisimman
pian. Kun rengaspaine on enintään 96 kPa
(14 psi), rengas on run-flat-tilassa. Tällöin on
suositeltavaa noudattaa enimmäisajonope-
utta 80 km/h (50 mph) ja ajaa autolla enin-
tään 80 km (50 mailia). Valmistaja ei suosit-
tele run-flat-tilan käyttämistä ajettaessa auto
täyteen kuormattuna tai vedettäessä perä-
vaunua.Rengaspaineen valvontajärjestelmä (TPMS)
varoittaa kuljettajaa matalasta rengaspai-
neesta ajoneuvon kylmien renkaiden suosi-
tellun rengaspaineen perusteella.
Lämpötila vaikuttaa rengaspaineeseen noin
7 kilopascalia (1 psi) kutakin 6,5:tä celsiu-
sastetta (12 °F) kohden. Kun ulkoilman läm-
pötila laskee, rengaspainekin laskee. Ren-
gaspaineen tulee perustua kylmien renkaiden
paineeseen. Kylmien renkaiden paineella tar-
koitetaan rengaspainetta tilanteessa, jossa
ajoneuvolla ei ole ajettu vähintään kolmeen
tuntiin tai jossa ajoneuvolla on ajettu alle
1,6 km (1 maili) kolmen tunnin seisonta-ajan
jälkeen.Katso lisätietoja renkaiden asianmu-
kaisesta täyttämisestä luvun Huolto kohdasta
Renkaat.Rengaspaine kasvaa ajon aikana.
Tämä on luonnollista, eikä painetta tarvitse
muuttaa.
Rengaspaineen valvontajärjestelmä varoittaa
kuljettajaa matalasta rengaspaineesta, jos
rengaspaine jostakin syystä laskee alle alava-
roitusrajan. Syy voi olla esimerkiksi matala
lämpötila tai ilman luonnollinen poistumi-
nen.Rengaspaineen valvontajärjestelmä varoittaa
kuljettajaa matalasta rengaspaineesta, kun-
nes paine saavuttaa tai ylittää kylmien ren-
kaiden suositellun rengaspaineen. Syttyneen
rengaspaineen valvonnan merkkivalon saa
sammumaan lisäämällä renkaisiin ilmaa,
kunnes suositeltu kylmien renkaiden ilman-
paine saavutetaan.
HUOMAUTUS:
Lämpimiä renkaita täytettäessä rengaspaine
on ehkä nostettava 30 kPa (4 psi) yli suosi-
tellun kylmien renkaiden paineen, jotta ren-
gaspaineen valvonnan merkkivalo sammuu.
Järjestelmä päivittyy automaattisesti ja ren-
gaspaineen valvonnan merkkivalo sammuu,
kun päivitetyt rengaspaineet on vastaan-
otettu. Tietojen vastaanottaminen voi edellyt-
tää, että autolla ajetaan 10 minuuttia vähin-
tään 24 kilometrin tuntinopeudella
(15 mph).
Ajoneuvon kylmän rengaspaineen (pysäköi-
tynä yli kolme tuntia) suositus voi olla esimer-
kiksi 227 kPa (33 psi). Jos ympäristön läm-
pötila on 20 °C (68 °F) ja mitattu
rengaspaine on 28 psi (193 kPa), ja lämpö-
tila putoaa -7 °C:een (20 °F), rengaspaine
103

laskee arvoon 24 psi (165 kPa). Näin alhai-
nen rengaspaine saa rengaspaineen valvon-
nan merkkivalon syttymään. Autolla ajami-
nen saattaa nostaa rengaspaineen noin
arvoon 193 kPa (28 psi), mutta rengaspai-
neen valvonnan merkkivalo jää edelleen pa-
lamaan. Tässä tapauksessa rengaspaineen
valvonnan merkkivalo sammuu vasta, kun
renkaat on täytetty suositeltuun kylmien ren-
kaiden paineeseen.
HUOMAUTUS!
• Rengaspaineen valvontajärjestelmä
(TPMS) on optimoitu alkuperäisiä ren-
kaita ja vanteita varten. TPMS-
valvontajärjestelmän paineet ja varoi-
tukset on määritetty ajoneuvon
rengaskoon mukaan. Jos ajoneuvossa
käytetään tarvikkeita, joiden koko,
tyyppi tai malli ei vastaa alkuperäistä,
seurauksena voi olla järjestelmähäiriö
tai anturin vaurioituminen. TPM-
antureita ei ole suunniteltu toimimaan
erikseen hankittavien pyörien kanssa,
joten tällainen käyttö voi johtaa järjestel-
män huonompaan toimintaan tai antu-
HUOMAUTUS!
reiden vaurioitumiseen. TPM-toiminnon
kunnollisen toiminnan takaamiseksi
suosittelemme käyttämään alkuperäisen
valmistajan pyöriä.
• Renkaanpaikkausaineiden käyttö saat-
taa estää rengaspaineen valvontajärjes-
telmän (TPMS) anturin toiminnan. Ren-
kaanpaikkausaineen käytön jälkeen on
suositeltavaa antaa valtuutetun jälleen-
myyjän tarkistaa anturin toiminta.
• Kun olet tarkistanut ja säätänyt rengas-
paineet, aseta aina venttiilien suojaha-
tut takaisin paikoilleen. Näin kosteus ja
lika eivät pääse sisään venttiilivarteen,
mikä voisi vahingoittaa rengaspaineen
valvontajärjestelmän anturia.
HUOMAUTUS:
• TPMS-järjestelmää ei ole tarkoitettu kor-
vaamaan tavanomaista renkaiden huoltoa
eikä antamaan varoituksia rengasrikoista
tai renkaiden kunnosta.
• Rengaspaineen valvontajärjestelmää ei
saa käyttää rengaspaineen mittarina, kun
renkaiden ilmanpainetta säädetään.• Ajaminen huomattavan alipaineisella ren-
kaalla aiheuttaa renkaan ylikuumenemi-
sen ja voi johtaa rengasrikkoon. Alipaine
lisää polttoaineen kulutusta ja renkaiden
kulumista ja voi vaikuttaa ajoneuvon käsi-
teltävyyteen ja pysäytettävyyteen.
• TPMS-järjestelmä ei korvaa asianmu-
kaista renkaiden huoltoa. Kuljettajan on
tarkkailtava rengaspainetta silloinkin, kun
paineen väheneminen ei ole vielä sytyttä-
nyt rengaspaineen valvonnan merkkivaloa,
ja käytettävä tarkkaa rengaspainemittaria.
• Kausittaiset lämpötilanvaihtelut vaikutta-
vat rengaspaineisiin. Rengaspaineen val-
vontajärjestelmä valvoo renkaan todellista
painetta.
Premium-järjestelmä
Rengaspaineen valvontajärjestelmä (TPMS)
valvoo rengaspainetta vanteisiin asennetuilla
langattomilla elektronisilla antureilla. Ku-
hunkin pyörään venttiilivarren osaksi asen-
nettu anturi lähettää tiedot rengaspaineesta
vastaanotinmoduuliin.
TURVALLISUUS
104

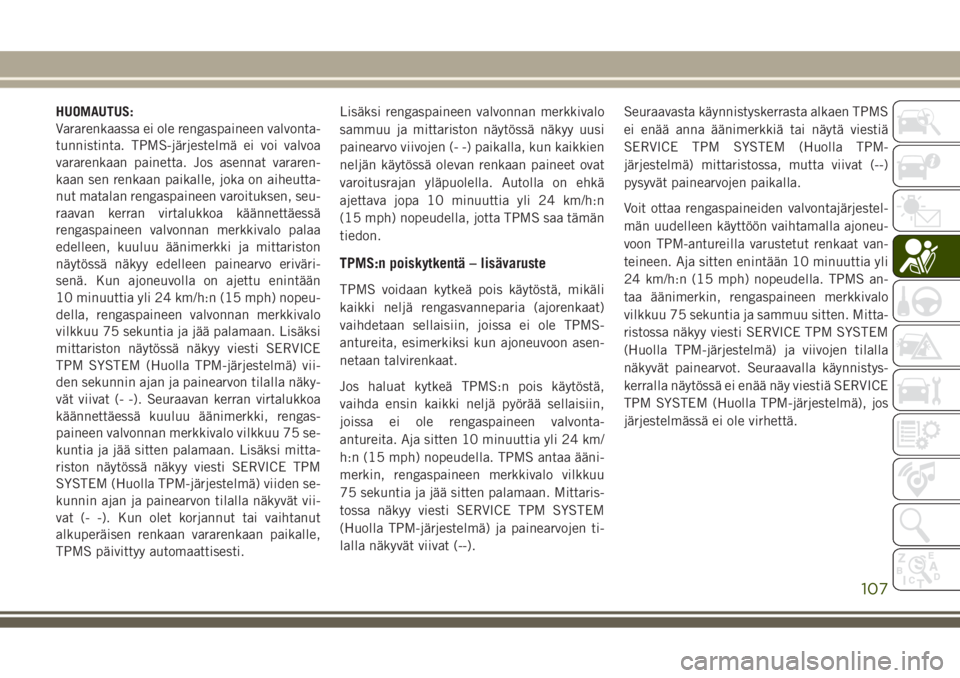

HUOMAUTUS:
Vararenkaassa ei ole rengaspaineen valvonta-
tunnistinta. TPMS-järjestelmä ei voi valvoa
vararenkaan painetta. Jos asennat vararen-
kaan sen renkaan paikalle, joka on aiheutta-
nut matalan rengaspaineen varoituksen, seu-
raavan kerran virtalukkoa käännettäessä
rengaspaineen valvonnan merkkivalo palaa
edelleen, kuuluu äänimerkki ja mittariston
näytössä näkyy edelleen painearvo eriväri-
senä. Kun ajoneuvolla on ajettu enintään
10 minuuttia yli 24 km/h:n (15 mph) nopeu-
della, rengaspaineen valvonnan merkkivalo
vilkkuu 75 sekuntia ja jää palamaan. Lisäksi
mittariston näytössä näkyy viesti SERVICE
TPM SYSTEM (Huolla TPM-järjestelmä) vii-
den sekunnin ajan ja painearvon tilalla näky-
vät viivat (- -). Seuraavan kerran virtalukkoa
käännettäessä kuuluu äänimerkki, rengas-
paineen valvonnan merkkivalo vilkkuu 75 se-
kuntia ja jää sitten palamaan. Lisäksi mitta-
riston näytössä näkyy viesti SERVICE TPM
SYSTEM (Huolla TPM-järjestelmä) viiden se-
kunnin ajan ja painearvon tilalla näkyvät vii-
vat (- -). Kun olet korjannut tai vaihtanut
alkuperäisen renkaan vararenkaan paikalle,
TPMS päivittyy automaattisesti.Lisäksi rengaspaineen valvonnan merkkivalo
sammuu ja mittariston näytössä näkyy uusi
painearvo viivojen (- -) paikalla, kun kaikkien
neljän käytössä olevan renkaan paineet ovat
varoitusrajan yläpuolella. Autolla on ehkä
ajettava jopa 10 minuuttia yli 24 km/h:n
(15 mph) nopeudella, jotta TPMS saa tämän
tiedon.
TPMS:n poiskytkentä – lisävaruste
TPMS voidaan kytkeä pois käytöstä, mikäli
kaikki neljä rengasvanneparia (ajorenkaat)
vaihdetaan sellaisiin, joissa ei ole TPMS-
antureita, esimerkiksi kun ajoneuvoon asen-
netaan talvirenkaat.
Jos haluat kytkeä TPMS:n pois käytöstä,
vaihda ensin kaikki neljä pyörää sellaisiin,
joissa ei ole rengaspaineen valvonta-
antureita. Aja sitten 10 minuuttia yli 24 km/
h:n (15 mph) nopeudella. TPMS antaa ääni-
merkin, rengaspaineen merkkivalo vilkkuu
75 sekuntia ja jää sitten palamaan. Mittaris-
tossa näkyy viesti SERVICE TPM SYSTEM
(Huolla TPM-järjestelmä) ja painearvojen ti-
lalla näkyvät viivat (--).Seuraavasta käynnistyskerrasta alkaen TPMS
ei enää anna äänimerkkiä tai näytä viestiä
SERVICE TPM SYSTEM (Huolla TPM-
järjestelmä) mittaristossa, mutta viivat (--)
pysyvät painearvojen paikalla.
Voit ottaa rengaspaineiden valvontajärjestel-
män uudelleen käyttöön vaihtamalla ajoneu-
voon TPM-antureilla varustetut renkaat van-
teineen. Aja sitten enintään 10 minuuttia yli
24 km/h:n (15 mph) nopeudella. TPMS an-
taa äänimerkin, rengaspaineen merkkivalo
vilkkuu 75 sekuntia ja sammuu sitten. Mitta-
ristossa näkyy viesti SERVICE TPM SYSTEM
(Huolla TPM-järjestelmä) ja viivojen tilalla
näkyvät painearvot. Seuraavalla käynnistys-
kerralla näytössä ei enää näy viestiä SERVICE
TPM SYSTEM (Huolla TPM-järjestelmä), jos
järjestelmässä ei ole virhettä.
107
