5-66
Aracınızı Sürerken
Panelde BSD iptal edildi uyarı mesa-
jı çıktığında, arka tamponda sensö-
rün bulunduğu yerlerde çamur veya
kar olmadığından emin olun. Radar
sensörlerine engel oluşturabilecek
her türlü çamur, kar veya yabancı
maddeyi temizleyin.
Çamur veya toz temizlendikten sonra
BSD sistemi normalde araç hareket
ettikten yaklaşık 10 dakika sonra ça-
lışmalıdır.
Sistem hala düzgün çalışmıyorsa,
aracınızı HYUNDAI yetkili servisine
muayene ettiriniz.
BSD sisteminin kontrolü
BSD sisteminde bir problem varsa,
bir uyarı mesajı görünür ve düğme-
nin üzerindeki ışık söner. Sistem oto-
matik olarak kapanır. Aracın HYUN-
DAI yetkili servisi tarafından gözden
geçirilmesini öneririz.
Arka Çapraz Trafik Uyarısı
(RCTA) (varsa)
Arka Çapraz Trafik Uyarısı özelliği,
aracınız geri vitesteyken aracın
sağından ve solundan yaklaşan çap-
raz trafiği izlemenizi sağlar.
nA TipinB Tipi
OAD055091TU/OTLE055040TU

5-67
Aracınızı Sürerken
5
Çalışma şartları
Çalıştırmak için:
Kullanıcı Ayarları moduna (Sürüş
Yardımı) geçiniz ve LCD ekranda
Akan Trafik Uyarısını seçiniz (Daha
fazla bilgi için, Bölüm 3’teki “LCD
Ekran” kısmına bakınız.).Sistem
etkinleşmek üzere açılır ve bekleme-
de kalır. Sistem, araç hızı 10 km/saa-
tin altında ve vites R (Geri) konu-
mundayken etkinleşir.
Bilgilendirme
RCTA (Arka Çapraz Trafik Uyarısı)
tespit aralığı yaklaşık 0,5 m ~ 20
m’dir. Aracın hızı 4 km/sa. ~ 36
km/sa. ise yaklaşan araç tespit edilir.
Tespit aralığının farklı koşullar altın-
da değişebileceğini unutmayınız. Her
zaman olduğu gibi, aracınızla geri
geri giderken temkinli olunuz ve etra-
fınıza dikkat ediniz.
Uyarı tipi
Sensörler aracınıza yaklaşan başka
araçlar tespit ederse, sesli uyarı
duyulur, dış dikiz aynasındaki uyarı
ışığı yanıp söner ve LCD ekranda bir
mesaj görünür.
i
• A Tipin Sol
n Sağ
• B Tipi
• A Tipi• B Tipi
OAD055046TU/OAD055048TU
OAD055047TU/OAD055049TU
OAD055092TU/OAD055093TU
n A Tipin B Tipi

5-68
Aracınızı Sürerken
Bilgilendirme
• Algılanan araç, sensörün algılama
alanından çıktığında veya aracınız
algılanan araçtan uzaklaştığında
uyarı zili durur.
•
Başka etkenler veya koşullar nede-
niyle sistem doğru çalışmayabilir.
Etrafınızdakilere daima dikkat edi-
niz.
• Sensörün arka tampon yakınındaki
algılama bölgesinde bir duvar, bari-
yer veya park halinde bir araç var-
sa, sistemin algılama mesafesi azala-
bilir.
i(Devam ediyor)
•Kör Nokta Uyarı Sistemi (BSD)
ve Arka Çapraz Trafik Uyarısı
(RCTA) doğru ve güvenli sü-
rüş uygulamalarının yerine
geçmez. Daima emniyetli şe-
kilde sürünüz ve şerit değişti-
rirken ya da geri giderken dik-
katli olunuz. Kör Nokta Uyarı
Sistemi (BSD) aracın yanında-
ki her nesneyi tespit edeme-
yebilir.
•Sistem tarafından arka tarafta
bir araç tespit edildiğinde dış
dikiz aynası üzerindeki uyarı
ışığı yanar.
Kazaları önlemek için, sadece
uyarı ışığına odaklanıp, aracın
etrafını görmeyi ihmal etme-
yiniz.
•Araç Kör Nokta Uyarı Sistemi
(BSD) ve Arka Çapraz Trafik
Uyarısı (RCTA) ile donatılmış
olsa bile, güvenli şekilde sü-
rünüz. Sadece sisteme güven-
meyiniz, şerit değiştirirken
veya geri giderken etrafınızı
da mutlaka kontrol ediniz.
Sistem bazı durumlarda sürü-
cüyü uyarmayabilir, bu ne-
denle sürüş esnasında daima
etrafınızı kontrol ediniz.
(Devam ediyor)
UYARI

5-69
Aracınızı Sürerken
• Tamponda hasar varsa veya
arka tampon değişmiş veya ta-
mir edilmişse, sistem düzgün
çalışmayabilir.
• Algılama mesafesi yolun genişli-
ğine bağlı olarak değişir. Yol dar
ise, sistem yan şeritteki diğer
araçları tespit edebilir.
• Güçlü elektromanyetik dalgalar
nedeniyle sistem kapanabilir.
Çalışmama koşulu
Aşağıdaki durumlarda dış dikiz
aynasındaki BSD göstergesi düzgün
şekilde yanmayabilir:
- Dış dikiz aynası yuvası hasar gör-
düğünde.
- Ayna çamur, kar veya toz ile kap-
landığında.
- Cam çamur, kar veya toz ile kap-
landığında.
- Cam boyandığında.
Sistem kısıtlamaları
Aşağıdaki durumlarda sürücü dikkat-
li olmalıdır. Çünkü belirli koşullarda
sistem diğer araçları veya nesneleri
tespit edemeyebilir.
- Araç virajlı yolda seyrederken veya
gişelerden geçerken.
- Sensör yağmur kar, çamur, vb. ile
kirlendiği zaman.
- Sensörün yerleştirildiği arka tam-
ponda çıkartma, tampon koruyucu,
bisiklet taşıyıcı, vb. yabancı bir
madde olduğu zaman.
- Arka tampon hasar gördüğü veya
sensör orijinal varsayılan konumu-
nun dışında olduğu zaman.
- Aracın yüksekliği bagajın aşırı yük-
lenmesi veya anormal lastik basın-
cı nedeniyle azaldığı veya arttığı
zaman.
- Araç şiddetli yağmur veya kar gibi
kötü hava koşullarında yol alırken.
- Aracın yanında oto korkuluğu gibi
sabit bir nesne olduğu zaman.
- Yanda otobüs veya kamyon gibi
büyük bir araç olduğu zaman.
NOT
5

5-70
Aracınızı Sürerken
- Yanda motosiklet veya bisiklet oldu-
ğu zaman.
- Yanda açık kasa tır dorsesi olduğu
zaman.
- Araç yandaki araçla aynı anda kal-
kış yapıp hızlandığı zaman.
- Diğer araç çok yüksek hızla yanı-
nızdan geçtiği zaman
- Şerit değiştirirken.
- Şerit yüksekliğinin farklı olduğu dik
eğimleri çıkar veya inerken.
- Diğer araç çok yakına geldiğinde.
- Bir römork veya portbagaj takıldı-
ğında.
- Arka tampon sıcaklığı yüksek oldu-
ğunda.
- Sensörler başka araçlar, duvarlar
veya park yerinin kolonları tarafın-
dan engellendiğinde.
- Aracınız geri giderken, tespit edilen
araç da geri gittiğinde.
- Sensörün algılama alanında alışve-
riş arabası veya bebek arabası gibi
küçük nesneler olduğunda.- Spor araba gibi hafif bir araç oldu-
ğunda.
- Diğer araçlar sizin aracınıza çok
yakın olduğunda.
- Yan şeritteki araç sizden iki şerit
uzağa gittiğinde VEYA sizden iki
şerit uzaktaki bir araç hemen yanı-
nızdaki şeride girdiğinde.

6-12
Aşağıdaki durumlarda, bir HYUN-
DAI yetkili servisinde sistemi
kontrol ettirmenizi öneririz.
1. Düşük lastik basıncı gösterge-
si/TPMS arıza göstergesi, motor
çalışırken veya kontak anahtarı
"ON (AÇIK)" konumuna getiril-
diği zaman 3 saniye süreyle
yanmazsa.
2. TPMS Arıza Göstergesi yaklaşık
1 dakika yanıp söndükten son-
ra, yanar durumda kalırsa.
3. Düşük Lastik Basıncı Konum
Göstergesi yanık kalırsa.
Düşük Lastik
Basıncı Göstergesi
Düşük lastik basıncı konum
göstergesi ve lastik basıncı
göstergesi
Lastik basıncı izleme sistemi uyarı
göstergeleri yandığı zaman, ve uyarı
mesajı gösterge LCD ekranında
görüntülendiğinde, lastiklerinizden
birisinde veya birkaçında bariz bir
basınç düşüşü vardır. Düşük Lastik
Basıncı Konum Göstergesi, ilgili
konum ışığının yanmasıyla hangi las-
tiğin basıncında önemli düşme oldu-
ğunu gösterir.Eğer her iki gösterge de yanıyorsa,
derhal hızınızı azaltınız, sert dönüş-
lerden kaçınınız ve artan durma
mesafelerini göz önüne alınız. Müm-
kün olan en kısa sürede durmalı ve
lastiklerinizi kontrol etmelisiniz.
Sürücü tarafındaki orta sütunun dış
paneli üzerinde bulunan araç etiketi
veya lastik basınç etiketinde belirtilen
basınçlara göre lastikleri şişiriniz.
Eğer bir benzin istasyonuna ulaşamı-
yorsanız veya lastik basılan havayı
tutmuyorsa, lastiği stepne ile değişti-
riniz.
Düşük basınçlı lastik onarılıncaya ve
araca takılıncaya kadar, Düşük
Lastik Basıncı Göstergesi yanmaya
devam eder ve TPMS Arıza göster-
gesi de bir dakika boyunca yanıp
söner ve yanmaya devam eder (araç
yaklaşık 20 dakika 25 km/saatin
üstünde bir hızla sürüldüğünde).
Bilgilendirme
Stepnede lastik basınç sensörü bulun-
mamaktadır.
NOT
i
Acil Durumda Yapılması Gerekenler
nKontrol paneli (Tip A)nKontrol paneli (Tip B)
OAD045184TU/OAD065032TU

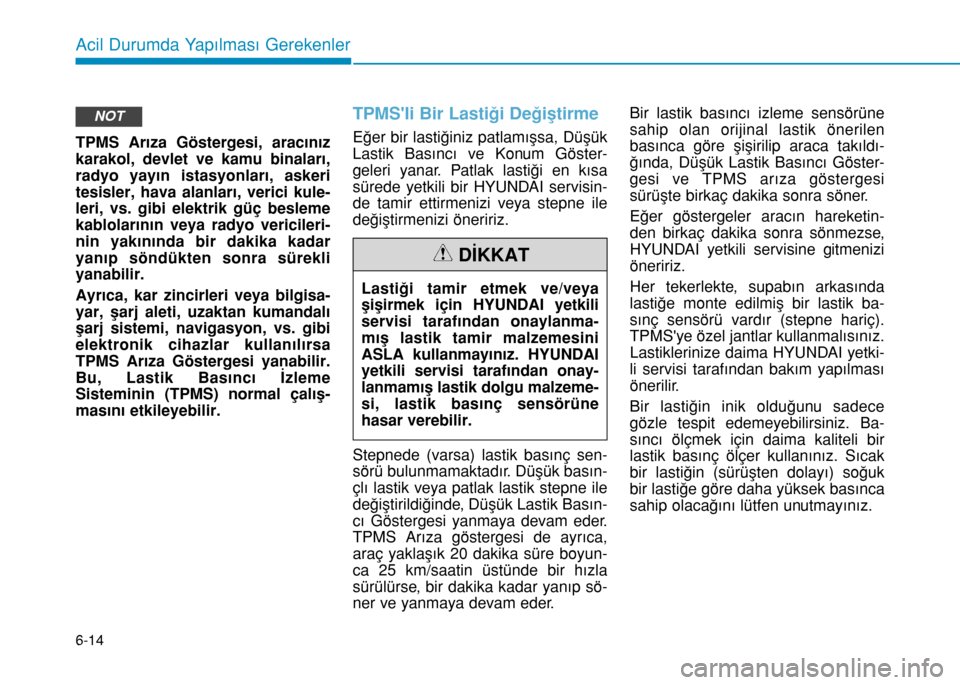

6-14
TPMS Arıza Göstergesi, aracınız
karakol, devlet ve kamu binaları,
radyo yayın istasyonları, askeri
tesisler, hava alanları, verici kule-
leri, vs. gibi elektrik güç besleme
kablolarının veya radyo vericileri-
nin yakınında bir dakika kadar
yanıp söndükten sonra sürekli
yanabilir.
Ayrıca, kar zincirleri veya bilgisa-
yar, şarj aleti, uzaktan kumandalı
şarj sistemi, navigasyon, vs. gibi
elektronik cihazlar kullanılırsa
TPMS Arıza Göstergesi yanabilir.
Bu, Lastik Basıncı İzleme
Sisteminin (TPMS) normal çalış-
masını etkileyebilir.
TPMS'Ii Bir Lastiği Değiştirme
Eğer bir lastiğiniz patlamışsa, Düşük
Lastik Basıncı ve Konum Göster-
geleri yanar. Patlak lastiği en kısa
sürede yetkili bir HYUNDAI servisin-
de tamir ettirmenizi veya stepne ile
değiştirmenizi öneririz.
Stepnede (varsa) lastik basınç sen-
sörü bulunmamaktadır. Düşük basın-
çlı lastik veya patlak lastik stepne ile
değiştirildiğinde, Düşük Lastik Basın-
cı Göstergesi yanmaya devam eder.
TPMS Arıza göstergesi de ayrıca,
araç yaklaşık 20 dakika süre boyun-
ca 25 km/saatin üstünde bir hızla
sürülürse, bir dakika kadar yanıp sö-
ner ve yanmaya devam eder.Bir lastik basıncı izleme sensörüne
sahip olan orijinal lastik önerilen
basınca göre şişirilip araca takıldı-
ğında, Düşük Lastik Basıncı Göster-
gesi ve TPMS arıza göstergesi
sürüşte birkaç dakika sonra söner.
Eğer göstergeler aracın hareketin-
den birkaç dakika sonra sönmezse,
HYUNDAI yetkili servisine gitmenizi
öneririz.
Her tekerlekte, supabın arkasında
lastiğe monte edilmiş bir lastik ba-
sınç sensörü vardır (stepne hariç).
TPMS'ye özel jantlar kullanmalısınız.
Lastiklerinize daima HYUNDAI yetki-
li servisi tarafından bakım yapılması
önerilir.
Bir lastiğin inik olduğunu sadece
gözle tespit edemeyebilirsiniz. Ba-
sıncı ölçmek için daima kaliteli bir
lastik basınç ölçer kullanınız. Sıcak
bir lastiğin (sürüşten dolayı) soğuk
bir lastiğe göre daha yüksek basınca
sahip olacağını lütfen unutmayınız.
NOT
Acil Durumda Yapılması Gerekenler
Lastiği tamir etmek ve/veya
şişirmek için HYUNDAI yetkili
servisi tarafından onaylanma-
mış lastik tamir malzemesini
ASLA kullanmayınız. HYUNDAI
yetkili servisi tarafından onay-
lanmamış lastik dolgu malzeme-
si, lastik basınç sensörüne
hasar verebilir.
DİKKAT

6-15
Acil Durumda Yapılması Gerekenler
Soğuk lastik; 3 saat yerinde duran
veya bu 3 saatlik süre içinde 1,6
km'den az yol kat etmiş olan lastiktir.
Lastik basıncını ölçmeden önce las-
tiklerin soğumasını bekleyiniz. Öneri-
len basınçta hava basmadan önce
lastiğin soğuk olduğundan daima
emin olunuz.
6
•TPMS, yoldaki engeller ve çu-
kurlar gibi dış etkenler nede-
niyle oluşan şiddetli ve ani
oluşan lastik hasarları için sizi
uyaramaz.
•Araçta herhangi bir dengesiz-
lik hissederseniz, derhal aya-
ğınızı gazdan çekiniz, kade-
meli olarak yavaşça frene ba-
sınız ve yolun emniyetli bir
bölümüne yanaşınız.
UYARI
Lastik Basınç İzleme Sistemi
(TPMS) parçalarını kurcalamak,
modifiye etmek veya iptal et-
mek, sistemin sürücüyü düşük
lastik basıncı durumları ve/veya
TPMS arızaları hakkında uyar-
ma özelliğini engelleyebilir.
Lastik Basınç İzleme Sistemi
(TPMS) parçalarını kurcalamak,
modifiye etmek veya iptal et-
mek, aracın o bölümüyle ilgili
garantiyi geçersiz kılabilir.
UYARI
AVRUPA için
•Araçta değişiklik yapmayınız;
Bu, TPMS'nin çalışmasına en-
gel olabilir.
•Piyasada sunulan tekerleklerde
TPMS sensörü bulunmayabilir.
Güvenliğiniz açısından, deği-
şim için kullanacağınız parça-
ları HYUNDAI yetkili servisin-
den temin etmenizi öneririz.
•Piyasa malı tekerlek kullanı-
yorsanız, HYUNDAI yetkili ser-
visi tarafından onaylanmış
TPMS sensörü kullanınız. Ara-
cınızda TPMS sensörü bulun-
muyorsa veya TPMS düzgün
çalışmıyorsa, ülkenizde yapı-
lan periyodik araç muayenele-
rinden geçemeyebilirsiniz.
UYARI
