Protected componentsFuse amp ratingFuse or relay number
Wiper motor 2.25A31
Not used.—2
Rain sensor.15A13
Blower motor relay.—4
Power point 3 - back of console.20A35
Not used.—6
Powertrain control module - vehicle power1.20A17
Powertrain control module power.
Powertrain control module - vehicle power2.20A18
Emission components.
Powertrain control module relay.—9
Power point 1 - driver front.20A310
Powertrain control module - vehicle power4.15A211
Ignition coils.
Powertrain control module - vehicle power3.15A212
Non-emission components.
Not used (spare).10A213
Not used (spare).10A214
Run-start relay.—15
Power point 2 - console.20A316
Not used (spare).20A317
Powertrain and hybrid powertrain controlmodule keep alive power.10A118
Battery module.
243
Fusion Energi / Fusion Hybrid (CC7) Hybrid Electric Vehicle (HEV)/Plug-In Hybrid Electric Vehicle (PHEV), Canada/United States of America, enUSA, First Printing
Fuses
Page 247 of 516
Protected componentsFuse amp ratingFuse or relay number
Run/start electronic power assist steering.10A119
Adaptive cruise control.10A120
Run-start transmission switch.15A121HEV inverter.
Not used (spare).5A122
Run-start: blind spot information system,Rear view camera, Adaptive cruise control,Heads-up display, shifter.
15A123
Run-start transmission oil pump.10A124
Run-start anti-lock brake system.10A225
Run-start powertrain control module.10A226
Fuel door solenoid.10A127
Not used (spare).20A128
Not used (spare).20A129
Not used.—30
Not used.—31
HEV/PHEV pulse width modulated fanrelay.—32
Not used.—33
Not used.—34
Charger fan.15A135
HEV battery electronic control module fan.15A136
Not used.—37
Vacuum pump #1 relay.—38
Vacuum pump #2 relay.—39
Fuel pump relay.—40
244
Fusion Energi / Fusion Hybrid (CC7) Hybrid Electric Vehicle (HEV)/Plug-In Hybrid Electric Vehicle (PHEV), Canada/United States of America, enUSA, First Printing
Fuses
Page 248 of 516
Protected componentsFuse amp ratingFuse or relay number
Horn relay.—41
Not used.—42
Not used (spare).10A143
Not used.—44
Vacuum pump monitor.5A145
Charge port light ring.10A246
Brake on-off switch.10A247
Horn.20A148
Air flow monitor.5A149
Hybrid content vehicle power 5.15A150Battery energy control module fan.
Hybrid content vehicle power 1.15A251Hybrid powertrain control module.
Hybrid content vehicle power 2.15A252Battery energy control module.
Not used (spare).10A153
Hybrid content vehicle power 3.10A254Coolant pump.
Hybrid content vehicle power 4.10A255Air conditioning compressor.Positive temperature coefficient heater(PHEV).Humidity sensor (PHEV).
1Micro fuse.2Dual micro fuse.3M-type fuse.
245
Fusion Energi / Fusion Hybrid (CC7) Hybrid Electric Vehicle (HEV)/Plug-In Hybrid Electric Vehicle (PHEV), Canada/United States of America, enUSA, First Printing
Fuses
Page 250 of 516
Protected componentsFuse amp ratingFuse or relay number
Fuel pump feed.30A156
Not used.—57
Not used.—58
Vacuum pump relay.40A159
Pulse width modulated fan.40A260
Not used.—61
Body control module 1.50A262
Not used.—63
PHEV charger.40A164
247
Fusion Energi / Fusion Hybrid (CC7) Hybrid Electric Vehicle (HEV)/Plug-In Hybrid Electric Vehicle (PHEV), Canada/United States of America, enUSA, First Printing
FusesE144949
Page 251 of 516
Protected componentsFuse amp ratingFuse or relay number

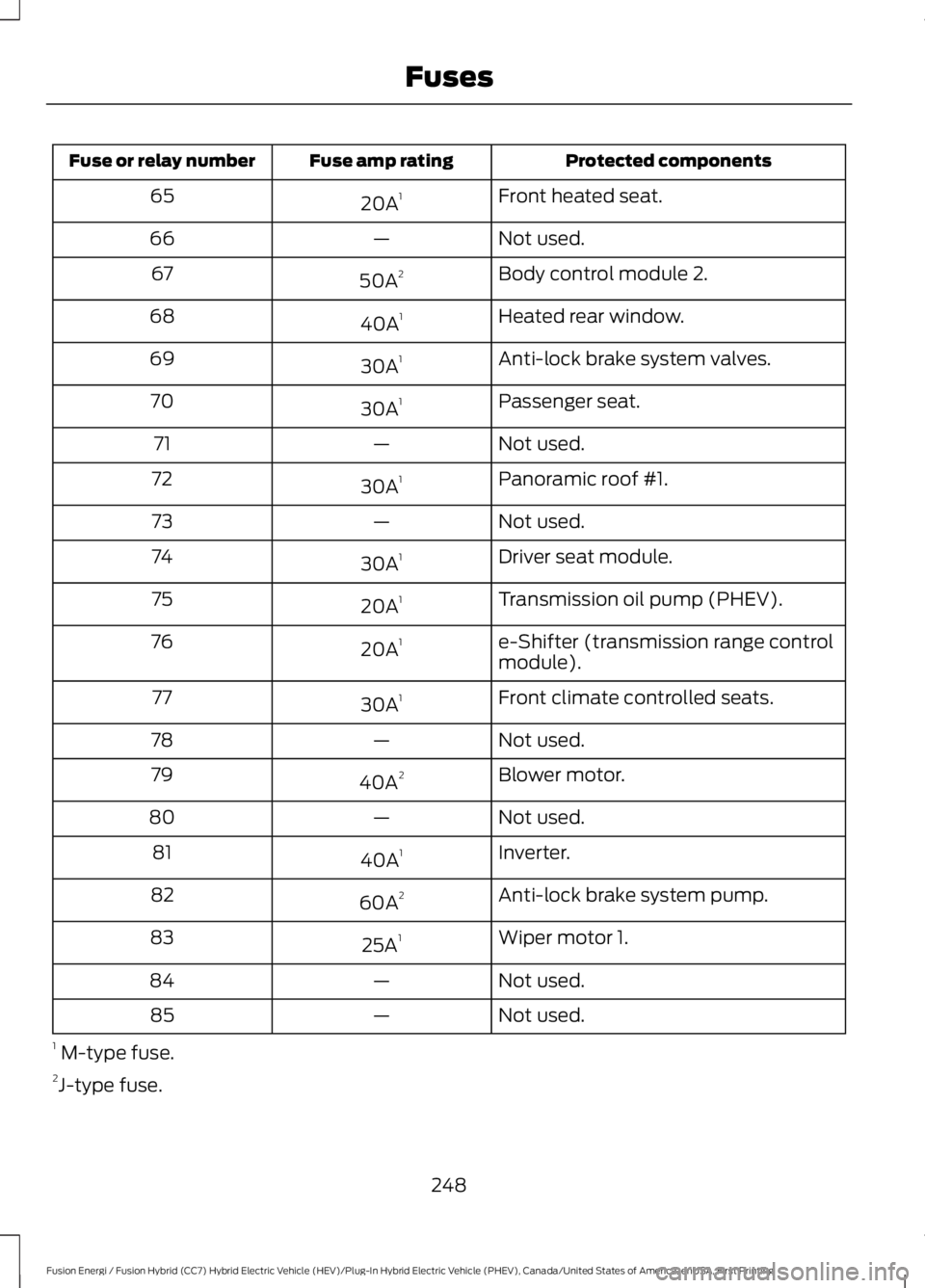

Front heated seat.20A165
Not used.—66
Body control module 2.50A267
Heated rear window.40A168
Anti-lock brake system valves.30A169
Passenger seat.30A170
Not used.—71
Panoramic roof #1.30A172
Not used.—73
Driver seat module.30A174
Transmission oil pump (PHEV).20A175
e-Shifter (transmission range controlmodule).20A176
Front climate controlled seats.30A177
Not used.—78
Blower motor.40A279
Not used.—80
Inverter.40A181
Anti-lock brake system pump.60A282
Wiper motor 1.25A183
Not used.—84
Not used.—85
1 M-type fuse.2J-type fuse.
248
Fusion Energi / Fusion Hybrid (CC7) Hybrid Electric Vehicle (HEV)/Plug-In Hybrid Electric Vehicle (PHEV), Canada/United States of America, enUSA, First Printing
Fuses
Page 252 of 516
Passenger Compartment FusePanel
The fuse panel is located under the
instrument panel to the left of the steeringcolumn.
Note:It may be easier to access the fusepanel if you remove the finish trim piece.
Protected componentsFuse amp ratingFuse or relay number
Lighting (ambient, glove box, vanity, dome,trunk).10A11
Lumbar.7.5A12
Driver door unlock.20A13
Not used (spare).5A14
Subwoofer amplifier.20A15
Not used (spare).10A26
Not used (spare).10A27
Not used (spare).10A28
Not used (spare).10A29
249
Fusion Energi / Fusion Hybrid (CC7) Hybrid Electric Vehicle (HEV)/Plug-In Hybrid Electric Vehicle (PHEV), Canada/United States of America, enUSA, First Printing
FusesE145984
Page 253 of 516
Protected componentsFuse amp ratingFuse or relay number
Keypad.5A210Cell phone passport module.
Not used (spare).5A211
Climate control.7.5A212Gear shift.
Steering wheel column.7.5A213Instrument cluster.Datalink logic.
Extended power module.10A214
Datalink-gateway module.10A215
Child lock.15A116Decklid release.
Not used (spare).5A217
Push button start stop switch.5A218
Extended power module.7.5A219
Adaptive headlamps.7.5A220
Humidity and in–car temperature sensor.5A221
Pedestrian sounder.5A222
Delayed accessory (power inverter logic,moonroof logic, driver master switch).10A123
Central lock unlock.20A124
Driver door (window, mirror).30A125
Front passenger door (window, mirror).30A126
Moonroof.30A127
Amplifier.20A128
Rear driver side door (window).30A129
250
Fusion Energi / Fusion Hybrid (CC7) Hybrid Electric Vehicle (HEV)/Plug-In Hybrid Electric Vehicle (PHEV), Canada/United States of America, enUSA, First Printing
Fuses
Page 254 of 516

Protected componentsFuse amp ratingFuse or relay number
Rear passenger side door (window).30A130
Not used (spare).15A131
GPS.10A132Voice control.Display.Radio frequency receiver.
Radio.20A133Active noise control.
Run-start (fuse #19, 20, 21, 22, 35, 36, 37,circuit breaker).30A134
Not used (spare).5A135
Auto-dimming rear view mirror.15A136
Heated steering wheel.20A137
Not used (spare).30A38
1Micro fuse.2Dual micro fuse.
