2017 FIAT DUCATO Distribution

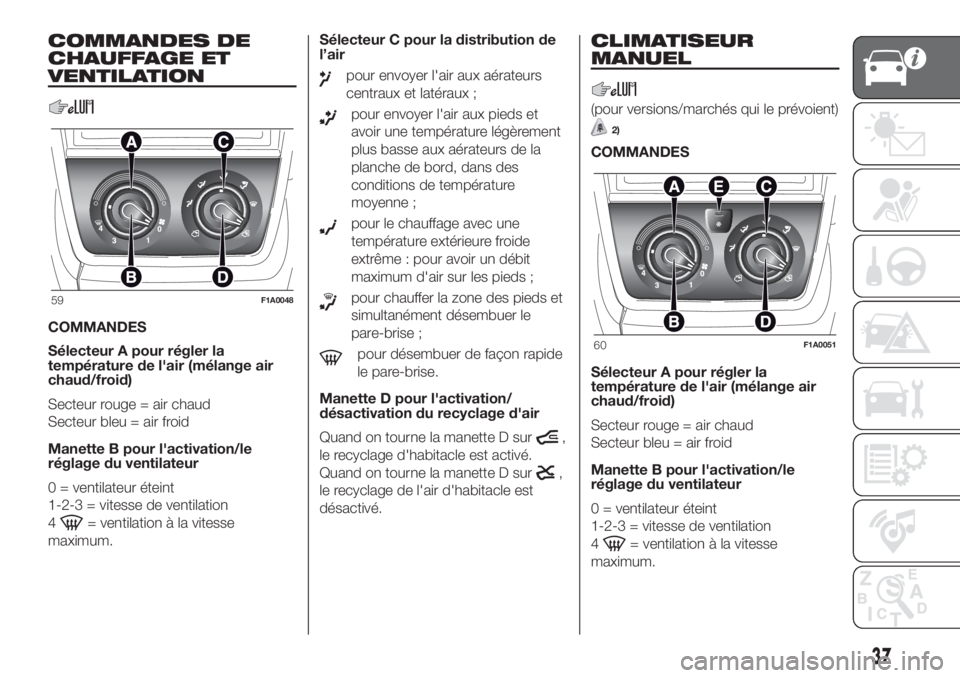

COMMANDES DE
CHAUFFAGE ET
VENTILATION
COMMANDES
Sélecteur A pour régler la
température de l'air (mélange air
chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froid
Manette B pour l'activation/le
réglage du ventilateur
0 = ventilateur éteint
1-2-3 = vitesse de ventilation
4
= ventilation à la vitesse
maximum.Sélecteur C pour la distribution de
l’air
pour envoyer l'air aux aérateurs
centraux et latéraux ;
pour envoyer l'air aux pieds et
avoir une température légèrement
plus basse aux aérateurs de la
planche de bord, dans des
conditions de température
moyenne ;
pour le chauffage avec une
température extérieure froide
extrême : pour avoir un débit
maximum d'air sur les pieds ;
pour chauffer la zone des pieds et
simultanément désembuer le
pare-brise ;
pour désembuer de façon rapide
le pare-brise.
Manette D pour l'activation/
désactivation du recyclage d'air
Quand on tourne la manette D sur
,
le recyclage d'habitacle est activé.
Quand on tourne la manette D sur
,
le recyclage de l'air d'habitacle est
désactivé.
CLIMATISEUR
MANUEL
(pour versions/marchés qui le prévoient)
2)
COMMANDES
Sélecteur A pour régler la
température de l'air (mélange air
chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froid
Manette B pour l'activation/le
réglage du ventilateur
0 = ventilateur éteint
1-2-3 = vitesse de ventilation
4
= ventilation à la vitesse
maximum.
59F1A0048
60F1A0051
37

Sélecteur C pour la distribution de
l’air
pour envoyer l'air aux aérateurs
centraux et latéraux ;
pour envoyer l'air aux pieds et
avoir une température légèrement
plus basse aux aérateurs de la
planche de bord, dans des
conditions de température
moyenne ;
pour le chauffage avec une
température extérieure froide
extrême : pour avoir un débit
maximum d'air sur les pieds ;
pour chauffer la zone des pieds et
simultanément désembuer le
pare-brise ;
pour désembuer de façon rapide
le pare-brise.
Manette D pour l'activation/
désactivation du recyclage d'air
En appuyant sur le bouton (LED sur le
bouton allumé), le recyclage de l'air
intérieur s'active.
En appuyant de nouveau sur le bouton
(LED sur le bouton éteinte) le recyclage
d'air intérieur est désactivé.Bouton E pour activation/
désactivation du climatiseur
En appuyant sur le bouton (LED du
bouton allumée) le climatiseur est
activé.
En appuyant de nouveau sur le bouton
(LED sur le bouton éteinte), le
climatiseur est désactivé.
CLIMATISEUR
AUTOMATIQUE
2)
(pour versions/marchés qui le prévoient)
COMMANDES
ABouton AUTO contrôle automatique
de toutes les fonctions.
BBouton de réglage de distribution
d’air.
CÉcran
DBouton de la fonction MAX DEF.
EBouton de désactivation du système.
FBouton d'activation/désactivation du
compresseur.
GBouton de commande du recyclage
de l'air.
HBoutons de commande diminution/
augmentation de la vitesse du
ventilateur.
IManette de commande diminution/
augmentation de la température.
38
CONNAISSANCE DU VÉHICULE

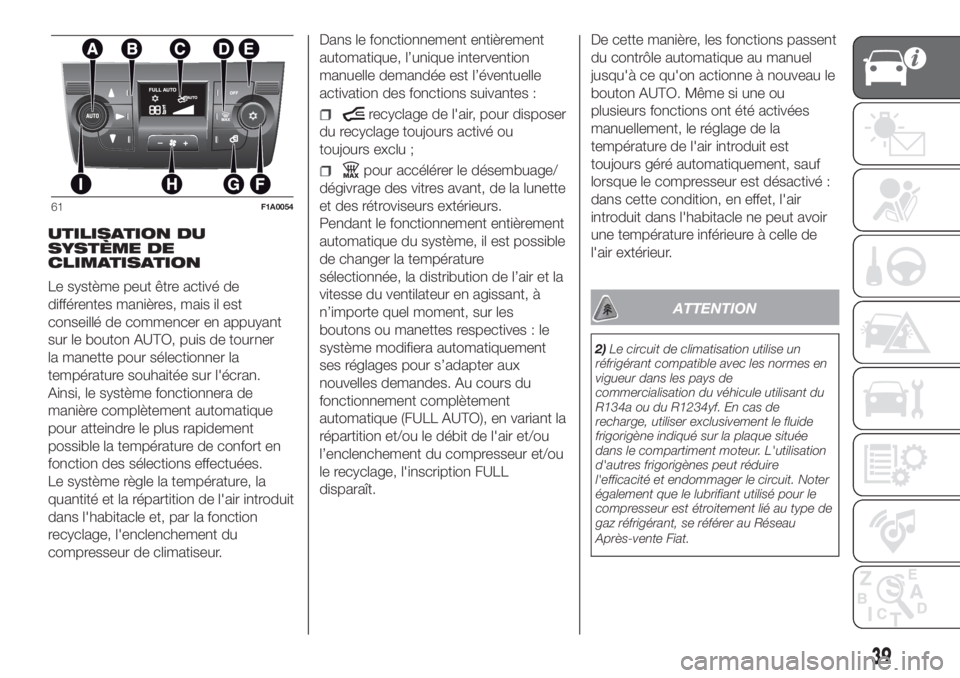

UTILISATION DU
SYSTÈME DE
CLIMATISATION
Le système peut être activé de
différentes manières, mais il est
conseillé de commencer en appuyant
sur le bouton AUTO, puis de tourner
la manette pour sélectionner la
température souhaitée sur l'écran.
Ainsi, le système fonctionnera de
manière complètement automatique
pour atteindre le plus rapidement
possible la température de confort en
fonction des sélections effectuées.
Le système règle la température, la
quantité et la répartition de l'air introduit
dans l'habitacle et, par la fonction
recyclage, l'enclenchement du
compresseur de climatiseur.Dans le fonctionnement entièrement
automatique, l’unique intervention
manuelle demandée est l’éventuelle
activation des fonctions suivantes :
recyclage de l'air, pour disposer
du recyclage toujours activé ou
toujours exclu ;
pour accélérer le désembuage/
dégivrage des vitres avant, de la lunette
et des rétroviseurs extérieurs.
Pendant le fonctionnement entièrement
automatique du système, il est possible
de changer la température
sélectionnée, la distribution de l’air et la
vitesse du ventilateur en agissant, à
n’importe quel moment, sur les
boutons ou manettes respectives : le
système modifiera automatiquement
ses réglages pour s’adapter aux
nouvelles demandes. Au cours du
fonctionnement complètement
automatique (FULL AUTO), en variant la
répartition et/ou le débit de l'air et/ou
l’enclenchement du compresseur et/ou
le recyclage, l'inscription FULL
disparaît.De cette manière, les fonctions passent
du contrôle automatique au manuel
jusqu'à ce qu'on actionne à nouveau le
bouton AUTO. Même si une ou
plusieurs fonctions ont été activées
manuellement, le réglage de la
température de l'air introduit est
toujours géré automatiquement, sauf
lorsque le compresseur est désactivé :
dans cette condition, en effet, l'air
introduit dans l'habitacle ne peut avoir
une température inférieure à celle de
l'air extérieur.
ATTENTION
2)Le circuit de climatisation utilise un
réfrigérant compatible avec les normes en
vigueur dans les pays de
commercialisation du véhicule utilisant du
R134a ou du R1234yf. En cas de
recharge, utiliser exclusivement le fluide
frigorigène indiqué sur la plaque située
dans le compartiment moteur. L'utilisation
d'autres frigorigènes peut réduire
l'efficacité et endommager le circuit. Noter
également que le lubrifiant utilisé pour le
compresseur est étroitement lié au type de
gaz réfrigérant, se référer au Réseau
Après-vente Fiat.
61F1A0054
39

SYSTÈME ABS
Ce système, partie intégrante du
système de freinage, empêche, quelle
que soit la condition de la chaussée
et l'intensité du freinage, le blocage des
roues et par conséquent le patinage
d'une ou de plusieurs roues, en
garantissant ainsi le contrôle du
véhicule même en cas de freinage
d'urgence.
Le système intervient lors du freinage
quand les roues sont sur le point de se
bloquer, en particulier lors de freinages
d'urgence ou en cas de faible
adhérence, où les blocages peuvent
être plus fréquents.
Grâce au système ABS, il est possible
de garantir pendant le freinage le
maintien de la direction du véhicule et
en même temps d'optimiser les
espaces d'arrêt.
Le système augmente également le
contrôle et la stabilité du véhicule si le
freinage se fait sur une surface ayant
une adhérence différenciée entre les
roues du côté droit et du côté gauche
ou en cas de freinage dans les virages.
Le dispositif est complété par le
système EBD (Electronic Braking force
Distribution), qui répartit l'action de
freinage entre le train AV et le train AR.ATTENTION Pour avoir le maximum
d'efficacité du système de freinage, une
période de stabilisation d'environ 500
km est nécessaire : pendant cette
période, il est conseillé de ne pas
effectuer de freinages trop brusques,
répétés et prolongés.
49)
INTERVENTION DU
SYSTÈME
L’activation de l’ABS est signalée par
une légère pulsation de la pédale de
frein, accompagnée par un bruit : cela
signifie qu'il faut adapter la vitesse
au type de route sur laquelle on roule.
50) 51) 52) 53) 54) 55) 56)
SYSTÈME MSR
(Motor Schleppmoment Regelung)
Il fait partie intégrante du système
ABS et empêche le blocage possible
des roues motrices qui pourraient
survenir quand, par exemple, la pédale
d'accélérateur est relâchée
soudainement ou dans l'éventualité de
changements de vitesse brusques dans
des conditions de faible adhérence.
Dans ces conditions, l'effet freinant du
moteur pourrait causer le glissement
des roues motrices et de conséquence
la perte de stabilité du véhicule. Dans
ces cas, le système intervient en
redonnant du couple au moteur afin de
conserver la stabilité et améliorer la
sécurité du véhicule.
ATTENTION
49)L’ABS exploite au mieux l'adhérence
disponible, mais il ne peut pas l'augmenter
; il faut donc être très prudent sur les
chaussées glissantes, sans courir
de risques inutiles.
50)Quand l'ABS intervient, et que l'on
perçoit les pulsations de la pédale de frein,
ne pas diminuer la pression exercée,
mais appuyer à fond sur la pédale sans
crainte ; on pourra ainsi s'arrêter sur la
distance la plus réduite possible, compte
tenu des conditions de la chaussée.
85

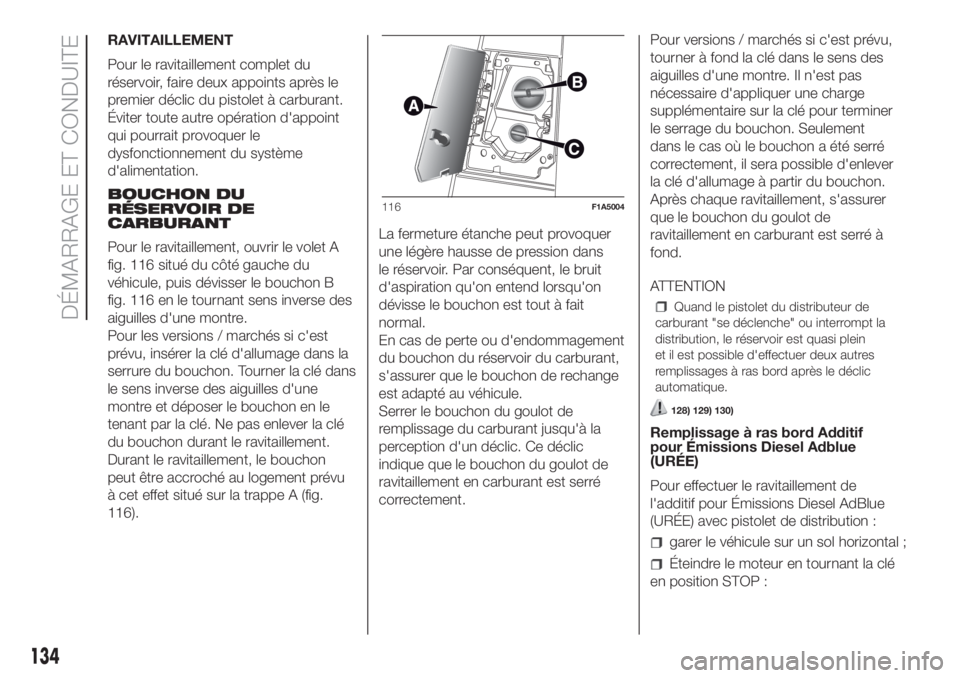

RAVITAILLEMENT
Pour le ravitaillement complet du
réservoir, faire deux appoints après le
premier déclic du pistolet à carburant.
Éviter toute autre opération d'appoint
qui pourrait provoquer le
dysfonctionnement du système
d'alimentation.
BOUCHON DU
RÉSERVOIR DE
CARBURANT
Pour le ravitaillement, ouvrir le volet A
fig. 116 situé du côté gauche du
véhicule, puis dévisser le bouchon B
fig. 116 en le tournant sens inverse des
aiguilles d'une montre.
Pour les versions / marchés si c'est
prévu, insérer la clé d'allumage dans la
serrure du bouchon. Tourner la clé dans
le sens inverse des aiguilles d'une
montre et déposer le bouchon en le
tenant par la clé. Ne pas enlever la clé
du bouchon durant le ravitaillement.
Durant le ravitaillement, le bouchon
peut être accroché au logement prévu
à cet effet situé sur la trappe A (fig.
116).La fermeture étanche peut provoquer
une légère hausse de pression dans
le réservoir. Par conséquent, le bruit
d'aspiration qu'on entend lorsqu'on
dévisse le bouchon est tout à fait
normal.
En cas de perte ou d'endommagement
du bouchon du réservoir du carburant,
s'assurer que le bouchon de rechange
est adapté au véhicule.
Serrer le bouchon du goulot de
remplissage du carburant jusqu'à la
perception d'un déclic. Ce déclic
indique que le bouchon du goulot de
ravitaillement en carburant est serré
correctement.Pour versions / marchés si c'est prévu,
tourner à fond la clé dans le sens des
aiguilles d'une montre. Il n'est pas
nécessaire d'appliquer une charge
supplémentaire sur la clé pour terminer
le serrage du bouchon. Seulement
dans le cas où le bouchon a été serré
correctement, il sera possible d'enlever
la clé d'allumage à partir du bouchon.
Après chaque ravitaillement, s'assurer
que le bouchon du goulot de
ravitaillement en carburant est serré à
fond.
ATTENTION
Quand le pistolet du distributeur de
carburant "se déclenche" ou interrompt la
distribution, le réservoir est quasi plein
et il est possible d'effectuer deux autres
remplissages à ras bord après le déclic
automatique.
128) 129) 130)
Remplissage à ras bord Additif
pour Émissions Diesel Adblue
(URÉE)
Pour effectuer le ravitaillement de
l'additif pour Émissions Diesel AdBlue
(URÉE) avec pistolet de distribution :
garer le véhicule sur un sol horizontal ;
Éteindre le moteur en tournant la clé
en position STOP :
116F1A5004
134
DÉMARRAGE ET CONDUITE

ouvrir le volet A fig. 116 puis
dévisser et enlever le bouchon C fig.
116 du goulot de remplissage d'URÉE ;
insérer le pistolet de distribution
pour le remplissage à ras bord de
l'URÉE dans le goulot de remplissage ;
interrompre immédiatement le
remplissage à ras bord du réservoir de
l'URÉE si un des cas énumérés
ci-dessous est constaté :
- si de l'AdBlue est versé en-dehors du
goulot de remplissage, nettoyer bien
cette zone-là puis remplir de nouveau ;
- si durant le remplissage le pistolet
de distribution fait un déclic, cela
indique que le réservoir de l'URÉE est
plein. Ne pas remplir à ras bord pour
éviter des versements d'AdBlue
(URÉE).
Après le remplissage, remettre le
bouchon C fig. 116 sur le goulot de
remplissage d'URÉE, en le tournant à
fond dans le sens des aiguilles d'une
montre ;
tourner la clé, au niveau du cliquet
de démarrage, en position ON (il n'est
pas nécessaire de démarrer le moteur) ;
attendre l'arrêt du signal sur le
tableau des instruments avant
de déplacer le véhicule, le voyant peut
rester allumé d quelques secondes à
environ une demie-minute. En cas
de démarrage du moteur et de
déplacement du véhicule, le voyant
restera allumé pendant une durée plus
longue, mais il n'y a pas de problèmes
quant au fonctionnement du moteur.
Si le remplissage à ras bord est fait
avec le réservoir de l'URÉE vide, il est
nécessaire d'attendre 2 minutes avant
de démarrer le véhicule.
Pour effectuer le ravitaillement de
l'additif pour Émissions Diesel
AdBlue (URÉE) avec bouteille :
garer le véhicule sur un sol horizontal ;
Éteindre le moteur en tournant la clé
en position STOP :
ouvrir le volet A fig. 116 puis
dévisser et enlever le bouchon C fig.
116 du goulot de remplissage d'URÉE ;
visser la bouteille d'AdBlue (URÉE)
dans le goulot de remplissage jusqu'à
ce qu'il se bloque (fig. 117, réf. 1) ;
en procédant sur le fond de la
bouteille, appuyer sur le goulot, la
vanne de sécurité de la bouteille se
déverrouille et commence le
remplissage à ras bord (fig. 117 réf. 2) ;
si durant le remplissage à ras bord le
niveau d'AdBlue dans la bouteille ne
descend pas, cela veut dire que le
réservoir est plein, puis tirer la bouteille
vers soi de manière à verrouiller de
nouveau la vanne de sécurité de la
bouteille et dévisser la bouteille du
goulot (fig. 117, réf. 3) ;
117F1A5005
135

Milliers de kilomètres 48 96 144 192 240
Années 2 4 6 8 10
Contrôle de l'état de la courroie crantée de distribution (Versions 130-150-
180 Multijet 2)●●
Contrôle de l'état de la courroie crantée de distribution (Versions 115
Multijet 2)●●●●●
Contrôle et réglage éventuel de la course du levier de frein à main●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●
Contrôle, au moyen de la prise diagnostic, du fonctionnement des systèmes
d'alimentation/contrôle du moteur et (pour les versions/marchés qui le
prévoient) contrôle de la dégradation de l'huile moteur●●●●●
Contrôle de la propreté des glissières inférieures des portes latérales
coulissantes pour les versions avec P.L.S. (ou tous les 6 mois)●●●●●
Remplacement de la cartouche du filtre à carburant●●●●●
Remplacement de la(des) courroie(s) de commande des accessoires
(versions 130-150-180 Multijet 2)●
Remplacement de la(des) courroie(s) de la commande accessoires (Versions
115 Multijet (2))●●
Remplacement de la courroie crantée de distribution (Versions 130-150-180
Mutijet 2)(6)
(6) Kilométrage maximum conseillé 192 000 km. Quel que soit le kilométrage, la courroie de distribution doit être remplacée tous les 4 ans lorsque le véhicule est
utilisé dans des conditions rudes (climats froids, utilisation en ville, ralenti fréquent) ou, en tout cas, tous les 5 ans.
198
ENTRETIEN DU VÉHICULE

Milliers de kilomètres 48 96 144 192 240
Années 2 4 6 8 10
Remplacement de la courroie crantée de distribution (Versions 115 Mutijet
2)(7)
Remplacement de la cartouche du filtre à air (8)●●●●●
Vidange de l'huile moteur et remplacement du filtre à huile(9)
Vidange du liquide de freins(10)
Remplacement du filtre d'habitacle●●●●●
(7) Kilométrage maximum conseillé 144 000 km. Quel que soit le kilométrage, la courroie de distribution doit être remplacée tous les 4 ans lorsque le véhicule est
utilisé dans des conditions rudes (climats froids, utilisation en ville, ralenti fréquent) ou, en tout cas, tous les 5 ans.
(8) Si le véhicule est équipé d'un filtre à air spécifique pour zones poussiéreuses : tous les 20 000 km contrôle et nettoyage du filtre, tous les 40 000 km
remplacement du filtre ou remplacement du filtre à air à chaque indication de colmatage par l'indicateur.
(9) L’intervalle effectif de vidange de l'huile moteur et de remplacement du filtre à huile moteur dépend des conditions d'utilisation du véhicule etest signalé au
moyen d'un témoin ou d'un message (le cas échéant) sur le combiné de bord (voir le paragraphe « Témoins et messages ») ; de toute façon, il ne doit pas
dépasser 24 mois. Si on utilise le véhicule principalement en ville, il est nécessaire de vidanger l'huile moteur et remplacer le filtre à huile tous les 12 mois.
(10) La vidange du liquide de frein doit être effectuée tous les deux ans, quel que soit le kilométrage.
199
