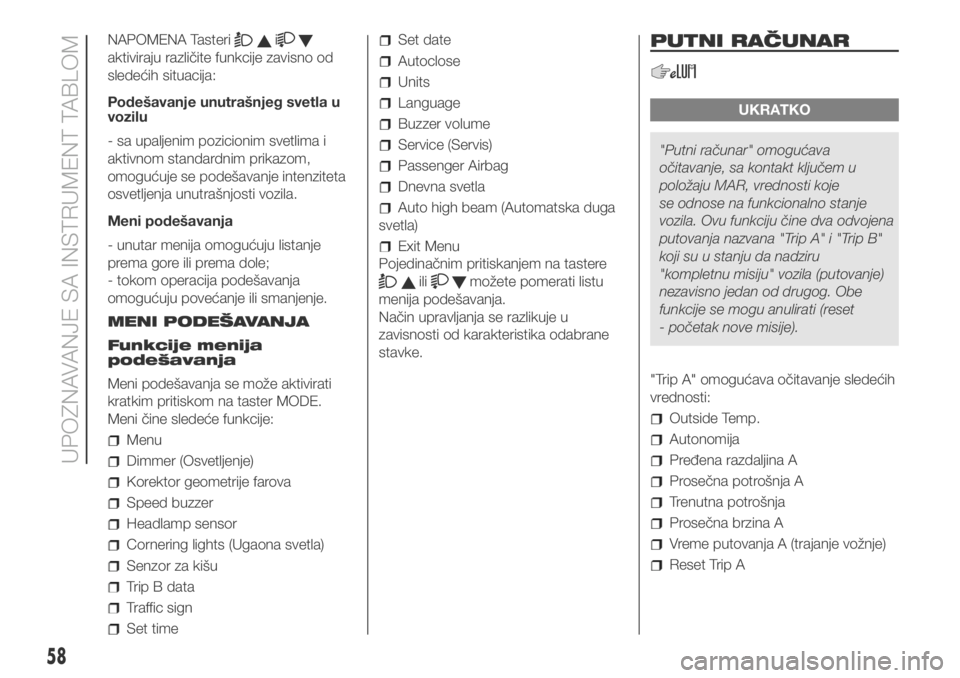

NAPOMENA Tasterii
aktiviraju različite funkcije zavisno od
sledećih situacija:
Podešavanje unutrašnjeg svetla u
vozilu
- sa upaljenim pozicionim svetlima i
aktivnom standardnim prikazom,
omogućuje se podešavanje intenziteta
osvetljenja unutrašnjosti vozila.
Meni podešavanja
- unutar menija omogućuju listanje
prema gore ili prema dole;
- tokom operacija podešavanja
omogućuju povećanje ili smanjenje.
MENI PODEŠAVANJA
Funkcije menija
podešavanja
Meni podešavanja se može aktivirati
kratkim pritiskom na taster MODE.
Meni čine sledeće funkcije:
Menu
Dimmer (Osvetljenje)
Korektor geometrije farova
Speed buzzer
Headlamp sensor
Cornering lights (Ugaona svetla)
Senzor za kišu
Trip B data
Traffic sign
Set time
Set date
Autoclose
Units
Language
Buzzer volume
Service (Servis)
Passenger Airbag
Dnevna svetla
Auto high beam (Automatska duga
svetla)
Exit Menu
Pojedinačnim pritiskanjem na tastere
ilimožete pomerati listu
menija podešavanja.
Način upravljanja se razlikuje u
zavisnosti od karakteristika odabrane
stavke.
PUTNI RAČUNAR
UKRATKO
"Putni računar" omogućava
očitavanje, sa kontakt ključem u
položaju MAR, vrednosti koje
se odnose na funkcionalno stanje
vozila. Ovu funkciju čine dva odvojena
putovanja nazvana "Trip A" i "Trip B"
koji su u stanju da nadziru
"kompletnu misiju" vozila (putovanje)
nezavisno jedan od drugog. Obe
funkcije se mogu anulirati (reset
- početak nove misije).
"Trip A" omogućava očitavanje sledećih
vrednosti:
Outside Temp.
Autonomija
Pređena razdaljina A
Prosečna potrošnja A
Trenutna potrošnja
Prosečna brzina A
Vreme putovanja A (trajanje vožnje)
Reset Trip A
58
UPOZNAVANJE SA INSTRUMENT TABLOM

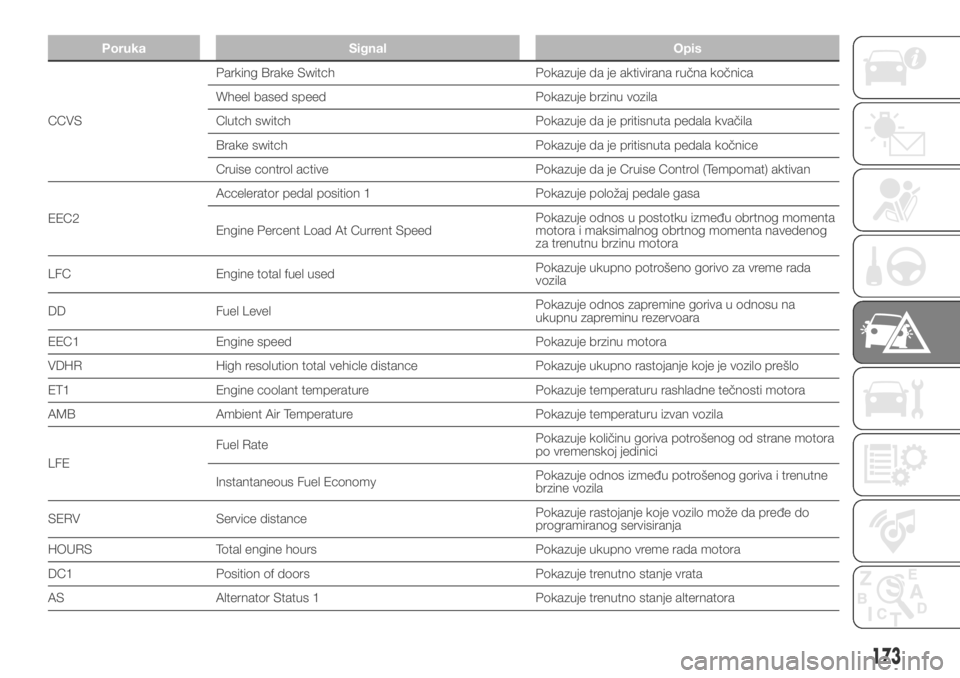

Poruka Signal Opis
CCVSParking Brake Switch Pokazuje da je aktivirana ručna kočnica
Wheel based speed Pokazuje brzinu vozila
Clutch switch Pokazuje da je pritisnuta pedala kvačila
Brake switch Pokazuje da je pritisnuta pedala kočnice
Cruise control active Pokazuje da je Cruise Control (Tempomat) aktivan
EEC2Accelerator pedal position 1 Pokazuje položaj pedale gasa
Engine Percent Load At Current SpeedPokazuje odnos u postotku između obrtnog momenta
motora i maksimalnog obrtnog momenta navedenog
za trenutnu brzinu motora
LFC Engine total fuel usedPokazuje ukupno potrošeno gorivo za vreme rada
vozila
DD Fuel LevelPokazuje odnos zapremine goriva u odnosu na
ukupnu zapreminu rezervoara
EEC1 Engine speed Pokazuje brzinu motora
VDHR High resolution total vehicle distance Pokazuje ukupno rastojanje koje je vozilo prešlo
ET1 Engine coolant temperature Pokazuje temperaturu rashladne tečnosti motora
AMB Ambient Air Temperature Pokazuje temperaturu izvan vozila
LFEFuel RatePokazuje količinu goriva potrošenog od strane motora
po vremenskoj jedinici
Instantaneous Fuel EconomyPokazuje odnos između potrošenog goriva i trenutne
brzine vozila
SERV Service distancePokazuje rastojanje koje vozilo može da pređe do
programiranog servisiranja
HOURS Total engine hours Pokazuje ukupno vreme rada motora
DC1 Position of doors Pokazuje trenutno stanje vrata
AS Alternator Status 1 Pokazuje trenutno stanje alternatora
173

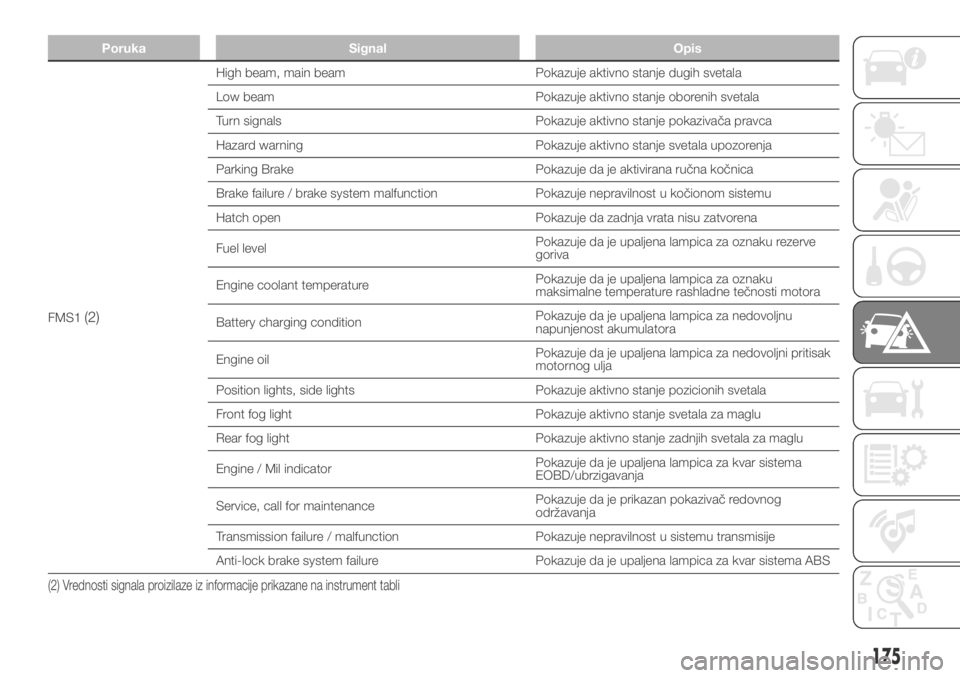

Poruka Signal Opis
FMS1(2)
High beam, main beam Pokazuje aktivno stanje dugih svetala
Low beam Pokazuje aktivno stanje oborenih svetala
Turn signals Pokazuje aktivno stanje pokazivača pravca
Hazard warning Pokazuje aktivno stanje svetala upozorenja
Parking Brake Pokazuje da je aktivirana ručna kočnica
Brake failure / brake system malfunction Pokazuje nepravilnost u kočionom sistemu
Hatch open Pokazuje da zadnja vrata nisu zatvorena
Fuel levelPokazuje da je upaljena lampica za oznaku rezerve
goriva
Engine coolant temperaturePokazuje da je upaljena lampica za oznaku
maksimalne temperature rashladne tečnosti motora
Battery charging conditionPokazuje da je upaljena lampica za nedovoljnu
napunjenost akumulatora
Engine oilPokazuje da je upaljena lampica za nedovoljni pritisak
motornog ulja
Position lights, side lights Pokazuje aktivno stanje pozicionih svetala
Front fog light Pokazuje aktivno stanje svetala za maglu
Rear fog light Pokazuje aktivno stanje zadnjih svetala za maglu
Engine / Mil indicatorPokazuje da je upaljena lampica za kvar sistema
EOBD/ubrzigavanja
Service, call for maintenancePokazuje da je prikazan pokazivač redovnog
održavanja
Transmission failure / malfunction Pokazuje nepravilnost u sistemu transmisije
Anti-lock brake system failure Pokazuje da je upaljena lampica za kvar sistema ABS
(2) Vrednosti signala proizilaze iz informacije prikazane na instrument tabli
175

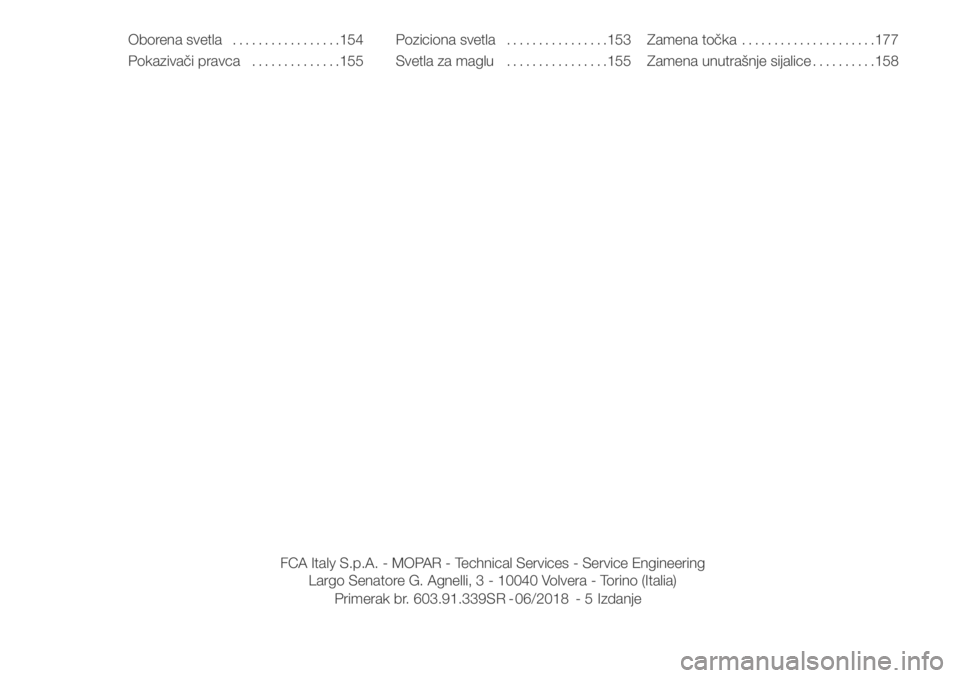

Oborena svetla.................154
Pokazivači pravca..............155Poziciona svetla................153
Svetla za maglu................155Zamena točka.....................177
Zamena unutrašnje sijalice..........158
FCA Italy S.p.A. - MOPAR - Technical Services - Service Engineering
Largo Senatore G. Agnelli, 3 - 10040 Volvera - Torino (Italia)
Primerak br. 603.91.339SR - 06/2018 - 5 Izdanje

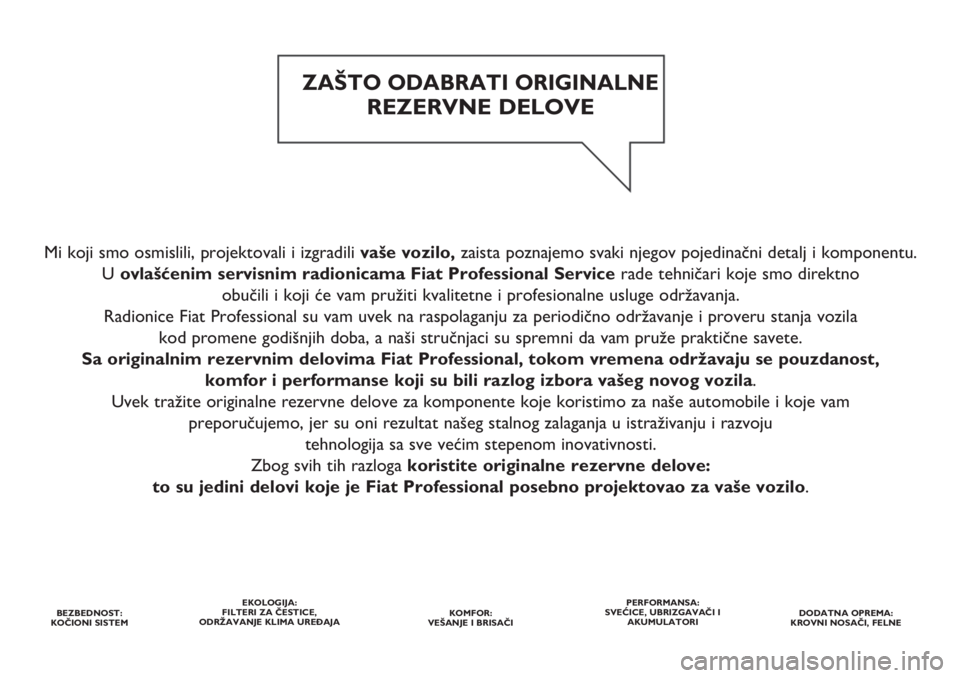

Mi koji smo osmislili, projektovali i izgradili vaše vozilo,zaista poznajemo svaki njegov pojedinačni detalj i komponentu.
U ovlašćenim servisnim radionicama Fiat Professional Service rade tehničari koje smo direktno
obučili i koji će vam pružiti kvalitetne i profesionalne usluge održavanja.
Radionice Fiat Professional su vam uvek na raspolaganju za periodično održavanje i proveru stanja vozila
kod promene godišnjih doba, a naši stručnjaci su spremni da vam pruže praktične savete.
Sa originalnim rezervnim delovima Fiat Professional, tokom vremena održavaju se pouzdanost,
komfor i performanse koji su bili razlog izbora vašeg novog vozila.
Uvek tražite originalne rezervne delove za komponente koje koristimo za naše automobile i koje vam
preporučujemo, jer su oni rezultat našeg stalnog zalaganja u istraživanju i razvoju
tehnologija sa sve većim stepenom inovativnosti.
Zbog svih tih razloga koristite originalne rezervne delove:
to su jedini delovi koje je Fiat Professional posebno projektovao za vaše vozilo.
BEZBEDNOST:
KOČIONI SISTEMEKOLOGIJA:
FILTERI ZA ČESTICE,
ODRŽAVANJE KLIMA UREĐAJAKOMFOR:
VEŠANJE I BRISAČIPERFORMANSA:
SVEĆICE, UBRIZGAVAČI I
AKUMULATORIDODATNA OPREMA:
KROVNI NOSAČI, FELNE
ZAŠTO ODABRATI ORIGINALNE
REZERVNE DELOVE
