2017 FIAT DUCATO BASE CAMPER Manual de Empleo y Cuidado (in Spanish)

GRUPOS ÓPTICOS
TRASEROS
La ubicación de las lámparas del grupo
óptico es la siguiente fig. 137:
A luces de freno/posición
B luz de posición
C intermitentes
D luces de marcha atrás
E luces antiniebla traseras
Para sustituir una lámpara, proceder de
la siguiente manera fig. 138, fig. 139:
abrir la hoja de la puerta trasera
quitar los 7 tornillos de fijación A de
la tapa de plástico;
desenroscar los dos tornillos de
fijación B;
extraer el grupo hacia el exterior y
desconectar el conector eléctrico;
desenroscar los tornillos C mediante
el destornillador suministrado y extraer
el portalámparas;
extraer la lámpara que hay que
sustituir D,EyFempujándola
ligeramente y girándola hacia la
izquierda (bloqueo de “bayoneta”) y
sustituirla; extraer la lámparaGyH
tirándola hacia el exterior;
montar el portalámpara y apretar los
tornillos C;
volver a conectar el conector
eléctrico, colocar correctamente el
grupo en la carrocería del vehículo y
apretar los tornillos de fijación B;
montar la tapa de plástico
sujetándola con los 7 tornillos de
fijación A.
Para las versiones camión y
chasis-cabina:
Desenroscar los cuatro tornillos H fig.
140 y sustituir las lámparas:
I lámpara para luz antiniebla trasera
L lámpara para luz de marcha atrás
M lámpara para luz de posición
N lámpara para luz de freno
O lámpara para intermitente.
137F1A0318
138F1A0319139F1A0320
159

TERCERA LUZ DE FRENOPara sustituir una lámpara, proceder de
la siguiente manera:
desenroscar los dos tornillos de
fijación A fig. 141;
extraer el grupo transparente;
actuando de modo contrapuesto en
las patillas B fig. 142 extraer el
portalámpara;
extraer la lámpara montada a
presión y sustituirla.
LUCES DE LA
MATRÍCULA
Para sustituir una lámpara, proceder de
la siguiente manera:
actuar en el punto indicado por la
flecha y quitar el grupo transparente A
fig. 143;
sustituir la lámpara soltándola de los
contactos laterales y asegurándose
de que la nueva lámpara quede
correctamente fijada entre éstos;
vuelva a montar el grupo
transparente montado a presión.
LUCES DE POSICIÓN
LATERALES
(para versiones/países donde esté
previsto)
Para sustituir una lámpara, proceder de
la siguiente manera:
para el furgón extra-largo:
– quitar los dos tornillos de fijación C
fig. 144 y extraer la luz;
140F1A0200
141F1A0204
142F1A0205143F1A0206
144F1A0207
160
EN CASO DE EMERGENCIA

– quitar el portalámpara D situado en el
lado trasero del faro girándolo 1/4 de
vuelta;
– extraer la lámpara montada a presión
y sustituirla.
para chasis-cabina con caja:
– quitar el portalámpara situado en la
parte posterior del faro girándolo 1/4 de
vuelta;
– extraer la lámpara montada a presión
y sustituirla.
SUSTITUCIÓN DE LA
LÁMPARA INTERIOR
Por el tipo de lámpara y la potencia
respectiva, consultar el apartado
“Sustitución de una lámpara”.
PLAFÓN DELANTERO
Para sustituir las lámparas, proceder
del siguiente modo:
actuar en el punto indicado por la
flecha y retirar el plafón A fig. 145;
abrir la tapa de protección B fig.
146;
sustituir las lámparas C fig. 146
soltándolas de los contactos laterales y
asegurándose de que las nuevas
lámparas queden correctamente
bloqueadas entre los contactos;
volver a cerrar la tapa B fig. 146 y
fijar el plafón A fig. 145 en su
alojamiento asegurándose de que
quede bloqueado correctamente.
145F1A0208
146F1A0209
161

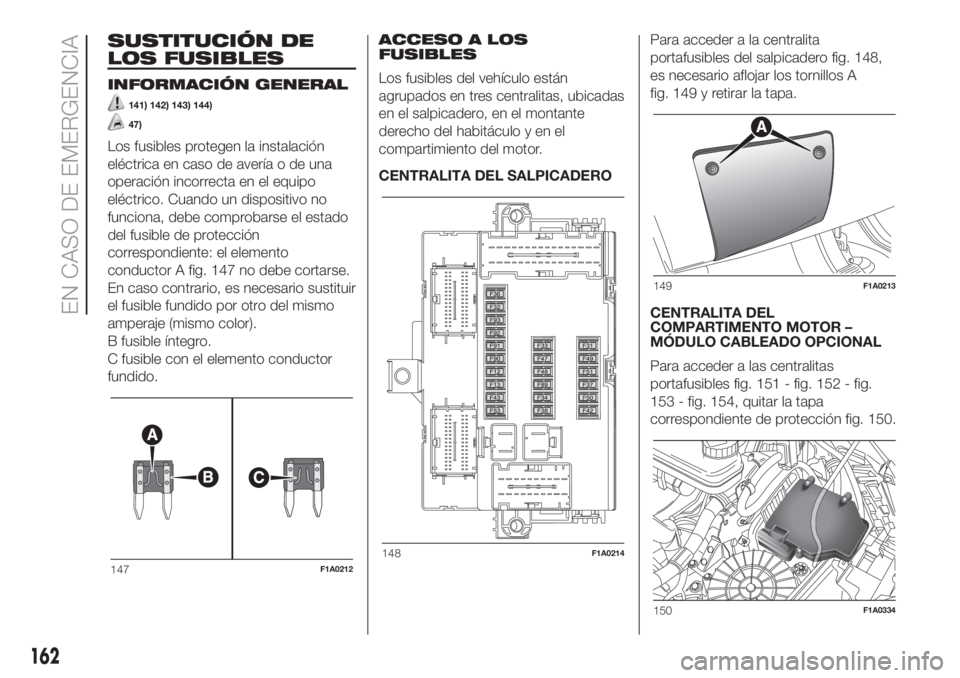

SUSTITUCIÓN DE
LOS FUSIBLES
INFORMACIÓN GENERAL
141) 142) 143) 144)
47)
Los fusibles protegen la instalación
eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico. Cuando un dispositivo no
funciona, debe comprobarse el estado
del fusible de protección
correspondiente: el elemento
conductor A fig. 147 no debe cortarse.
En caso contrario, es necesario sustituir
el fusible fundido por otro del mismo
amperaje (mismo color).
B fusible íntegro.
C fusible con el elemento conductor
fundido.ACCESO A LOS
FUSIBLES
Los fusibles del vehículo están
agrupados en tres centralitas, ubicadas
en el salpicadero, en el montante
derecho del habitáculo y en el
compartimiento del motor.
CENTRALITA DEL SALPICADEROPara acceder a la centralita
portafusibles del salpicadero fig. 148,
es necesario aflojar los tornillos A
fig. 149 y retirar la tapa.
CENTRALITA DEL
COMPARTIMENTO MOTOR –
MÓDULO CABLEADO OPCIONAL
Para acceder a las centralitas
portafusibles fig. 151 - fig. 152 - fig.
153 - fig. 154, quitar la tapa
correspondiente de protección fig. 150.
147F1A0212148F1A0214
149F1A0213
150F1A0334
162
EN CASO DE EMERGENCIA

Proceder de la siguiente manera:
apretar a fondo el tornillo imperdible,
utilizando el destornillador en cruz
correspondiente proporcionado de
serie;
girar lentamente el tornillo hacia la
izquierda hasta encontrar resistencia
(no forzar más del límite);
soltar lentamente el tornillo;
la apertura se indica porque toda la
cabeza del tornillo sobresale de su
alojamiento;
quitar la tapa.
Para el nuevo montaje de la tapa,
proceder de la siguiente manera:
acoplar correctamente la tapa a la
caja;
apretar a fondo el tornillo imperdible,
utilizando el destornillador en cruz
correspondiente proporcionado de
serie;
girar lentamente el tornillo hacia la
derecha hasta encontrar resistencia (no
forzar más del límite);
soltar lentamente el tornillo;
el cierre se indica porque toda la
cabeza del tornillo está hundida en su
alojamiento.Centralita compartimento del motor Módulo cableado opcional 1
(Versiones 2.3 130 / 150 Multijet 2)
Módulo cableado opcional 1
(2.3 150 ECOJET)
151F1A0216
152F1A0457-1
153F1A0458-1
163

Módulo cableado opcional 2
CENTRALITA OPCIONAL EN EL
MONTANTE CENTRAL DERECHO
(para versiones/países donde esté
previsto)
Para acceder a la centralita
portafusibles fig. 155, quitar la tapa de
protección fig. 156.
154F1A0455-1
156F1A0217
155F1A0218
164
EN CASO DE EMERGENCIA

Centralita del salpicadero
Dispositivo protegido Fusible Amperios
Luz de cruce derecha F12 7,5
Luz de cruce izquierda F13 7,5
Relé centralita compartimento del motor, relé centralita salpicadero
(+llave)F31 5
Luz plafones del habitáculo (+batería) F32 7,5
Sensor de control de batería en versiones con sistema Start&Stop
(+batería)F33 7,5
Luces interiores Minibús (emergencia) F34 7,5
Equipo de música, Control de aire acondicionado, Alarmas,
Tacógrafo, Centralita del conmutador de la batería, Temporizador
webasto (+batería), TPMS, Estabilizador de corriente para la
preparación de la radio (S&S)F36 10
Controles de las luces de freno (principal), Panel de instrumentos
(+llave), Gateway (para transformadores)F37 7,5
Bloqueo de puertas (+batería) F38 20
Limpiaparabrisas (+llave) F43 20
Elevalunas lado conductor F47 20
Elevalunas del lado pasajero F48 20
Centralita de los sensores de aparcamiento, Equipo de música del
coche, Controles en el volante, bancos de los controles centrales,
bancos de los controles de la izquierda, banco auxiliar, centralita del
conmutador de la batería (+llave), Gancho Remolque, Sensor de
Lluvia, Estabilizador de corriente (para S&S)F49 5
Control del climatizador, centralita dirección asistida, luces de
marcha atrás, Tacógrafo (+llave), Preparación TOM TOM, Lane
Departure Warning, Cámara trasera, Corrector de los Ejes de los
FarosF51 5
Cuadro de instrumentos (+batería) F53 7,5
AusenteF89 -
165

Dispositivo protegido Fusible Amperios
Luz de carretera izquierda F90 7,5
Luz de carretera derecha F91 7,5
Luz antiniebla delantera izquierda F92 7,5
Luz antiniebla delantera derecha F93 7,5
166
