ПРЕДУПРЕЖДЕНИЕ Если
выполняется централизованное
открытие с помощью
металлического жала ключа,
сигнализация не отключается.
Отключение
Для полного отключения
сигнализации(например,в случае
длительного простоя автомобиля)
закройте автомобиль поворотом
металлического жала ключа с
пультом ДУ в замке двери.
ПРЕДУПРЕЖДЕНИЕ Если
разрядилась батарейка на брелоке
или в системе произошел сбой,
для отключения сигнализации
необходимо вставить ключ в замок
зажигания и повернуть его в
положениеMAR.ДВЕРИ
ЦЕНТРАЛИЗОВАННАЯ
БЛОКИРОВКА/РАЗБЛОКИРОВКА
ДВЕРЕЙ
Блокировка дверей снаружи
При закрытых дверях нажмите
кнопку
дистанционного
управления РИС.4-РИС.5или
вставьте и поверните по часовой
стрелке металлическое жалоA
в замке двери со стороны водителя.
Блокировка замков дверей
включается,только если все двери
закрыты.
Чтобы извлечь металлическое жало
нажмите кнопку В.
Если одна или более дверей
открыты,то в результате нажатия
кнопки
дистанционного
управления указатели поворота и
индикатор на кнопкеAРИС.7
начинают быстро мигать в течение
3-х секунд.При включенной
функции кнопкаAРИС.7
отключена.
В результате быстрого двойного
нажатия на кнопку
дистанционного управления
подключается устройствоdead lock
(см.параграф“Устройствоdead
lock”).Разблокировка дверей снаружи
Кратко нажмите на кнопку
РИС.
4илиРИС.5,в зависимости от
исполнений,для дистанционной
разблокировки передних дверей,
включения с установленным
временем срабатывания
внутренних плафонов и двойного
светового сигнала указателей
поворота.
4F1A0112
5F1A0113
12
ЗНАКОМСТВО С АВТОМОБИЛЕМ

БЛОКИРОВКА/РАЗБЛОКИРОВКА
ГРУЗОВОГО ОТСЕКА
Активация блокировки
обозначается индикатором на
кнопке.
Индикатор загорается в следующих
случаях:
после каждой команды
блокировки дверей,поданной с
кнопкиDРИС.8или с кнопки
на
приборной панели;
при включении приборной
панели;
при раскрытии одной из
передних дверей;
при блокировке дверей на
скорости20км/час(если функция
включена в меню).
Индикатор гаснет при раскрытии
одной из дверей грузового отсека,
по сигналу разблокировки дверей
(грузового отсека или
централизованной)или по сигналу
разблокировки с пульта
ДУ/дверного цилиндра.
УСТРОЙСТВОDEAD LOCK
(для исполнений/рынков,где
предусмотрено)
Это защитное устройство,которое
отключает функционирование
внутренних ручек.При нажатии на кнопкуAРИС.7
блокировки/разблокировки
становится невозможным открыть
двери изнутри салона при попытке
проникновения внутрь(например,
через разбитое стекло).
Устройствоdead lockявляется
наилучшей системой защиты от
попыток взлома.Поэтому
рекомендуется включать его всякий
раз,когда нужно покинуть
припаркованный автомобиль.
6)
Включение устройства
Устройство подключается
автоматически на всех дверях в
результате быстрого двойного
нажатия на кнопку
ключа с
дистанционным управлением РИС.
4.Включение устройства
обозначается3-мя вспышками
указателей поворота и миганием
индикатора на кнопкеAРИС.7,
расположенной на приборной
панели.
Устройство не включается при
наличии одной или нескольких
плохо закрытых дверей.Это
сделано для того,чтобы вошедший
в автомобиль через открытуюдверь
человек не остался запертым в
салоне после закрытия двери.
Выключение устройства
Устройство автоматически
выключается на всех дверях в
следующих случаях:
при повороте механического
ключа зажигания в двери со
стороны водителя в положение
открытия;
при разблокировке дверей при
помощи ДУ;
при повороте ключа зажигания в
положениеMAR.
БОКОВАЯ РАЗДВИЖНАЯ ДВЕРЬ
7) 8)Чтобы открыть боковуюраздвижную
дверь,поднимите ручкуAРИС.9и
сопроводите дверь в направлении
открытия.
На боковой раздвижной двери
установлен стопор,который
останавливает ее движение в конце
хода раскрытия.
8F1A0116
14
ЗНАКОМСТВО С АВТОМОБИЛЕМ

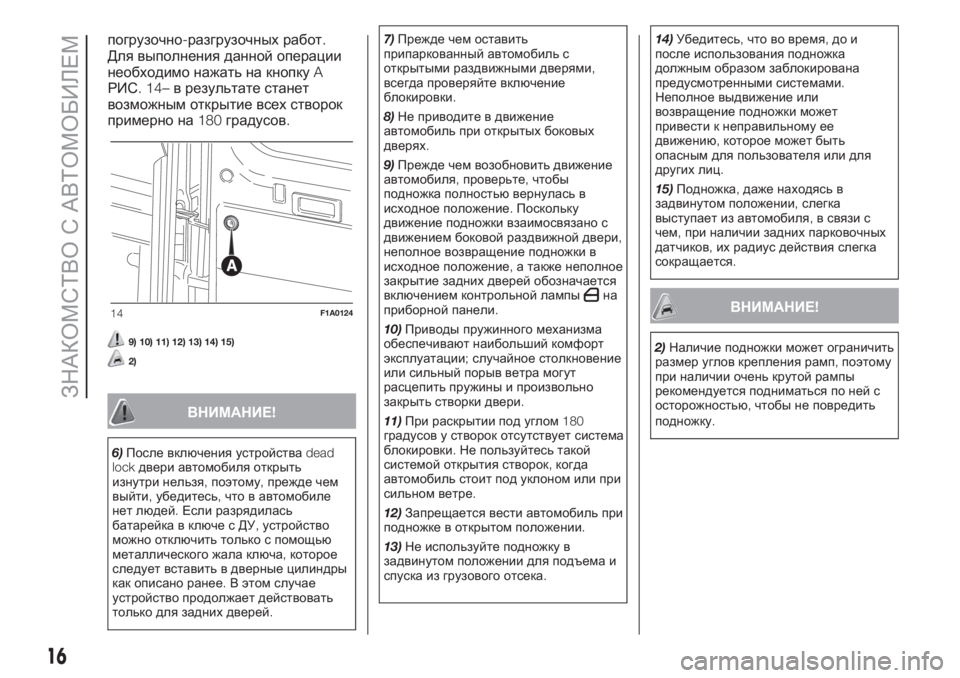

погрузочно-разгрузочных работ.
Для выполнения данной операции
необходимо нажать на кнопкуA
РИС. 14–в результате станет
возможным открытие всех створок
примерно на180градусов.
9) 10) 11) 12) 13) 14) 15)
2)
ВНИМАНИЕ!
6)После включения устройстваdead
lockдвери автомобиля открыть
изнутри нельзя,поэтому,прежде чем
выйти,убедитесь,что в автомобиле
нет людей.Если разрядилась
батарейка в ключе с ДУ,устройство
можно отключить только с помощью
металлического жала ключа,которое
следует вставить в дверные цилиндры
как описано ранее.В этом случае
устройство продолжает действовать
только для задних дверей.7)Прежде чем оставить
припаркованный автомобиль с
открытыми раздвижными дверями,
всегда проверяйте включение
блокировки.
8)Не приводите в движение
автомобиль при открытых боковых
дверях.
9)Прежде чем возобновить движение
автомобиля,проверьте,чтобы
подножка полностьювернулась в
исходное положение.Поскольку
движение подножки взаимосвязано с
движением боковой раздвижной двери,
неполное возвращение подножки в
исходное положение,а также неполное
закрытие задних дверей обозначается
включением контрольной лампы
на
приборной панели.
10)Приводы пружинного механизма
обеспечивают наибольший комфорт
эксплуатации;случайное столкновение
или сильный порыв ветра могут
расцепить пружины и произвольно
закрыть створки двери.
11)При раскрытии под углом180
градусов у створок отсутствует система
блокировки.Не пользуйтесь такой
системой открытия створок,когда
автомобиль стоит под уклоном или при
сильном ветре.
12)Запрещается вести автомобиль при
подножке в открытом положении.
13)Не используйте подножку в
задвинутом положении для подъема и
спуска из грузового отсека.14)Убедитесь,что во время,до и
после использования подножка
должным образом заблокирована
предусмотренными системами.
Неполное выдвижение или
возвращение подножки может
привести к неправильному ее
движению,которое может быть
опасным для пользователя или для
других лиц.
15)Подножка,даже находясь в
задвинутом положении,слегка
выступает из автомобиля,в связи с
чем,при наличии задних парковочных
датчиков,их радиус действия слегка
сокращается.ВНИМАНИЕ!
2)Наличие подножки может ограничить
размер углов крепления рамп,поэтому
при наличии очень крутой рампы
рекомендуется подниматься по ней с
осторожностью,чтобы не повредить
подножку.
14F1A0124
16
ЗНАКОМСТВО С АВТОМОБИЛЕМ

ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
Заглянем в"сердце"автомобиля:
посмотрим,как использовать
наилучшим образом все его
функциональные возможности.
Здесь приводятся меры по
безопасному управлению
автомобилем в любой ситуации,
когда он становится приятным
спутником в поездке и обеспечивает
комфорт и экономиюсредств.ЗАПУСК ДВИГАТЕЛЯ...................133
СТОЯНКА......................................134
МЕХАНИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ......................................135
КОРОБКА ПЕРЕДАЧ
COMFORT-MATIC ...........................136
СИСТЕМАSTART&STOP ..............138
CRUISE CONTROL (РЕГУЛЯТОР
ПОСТОЯННОЙ СКОРОСТИ) .......139
ФУНКЦИЯSPEED BLOCK ............142
ПАРКОВОЧНЫЕ ДАТЧИКИ.........142
ЗАДНЯЯ ТЕЛЕКАМЕРА
(PARKVIEW® REAR BACK UP
CAMERA) ........................................144
СИСТЕМА РАСПОЗНАВАНИЯ
ДОРОЖНЫХ ЗНАКОВ..................145
ЗАПРАВКА АВТОМОБИЛЯ..........146
ДОБАВКАADBLUE (МОЧЕВИНА)
ДЛЯ СНИЖЕНИЯ
ТОКСИЧНОСТИ ВЫБРОСОВ
ДИЗЕЛЬНОГО ТОПЛИВА............153
МЕТАНОВОЕ
ГАЗОБАЛЛОННОЕ
ОБОРУДОВАНИЕ(ГБО)
(NATURAL POWER) ........................154
РЕКОМЕНДАЦИИ ПО
ЗАГРУЗКЕ.....................................156
ЭКОНОМИЯ ТОПЛИВА................157
БУКСИРОВКА ПРИЦЕПОВ..........158ДЛИТЕЛЬНЫЙ ПРОСТОЙ
АВТОМОБИЛЯ..............................165
132
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

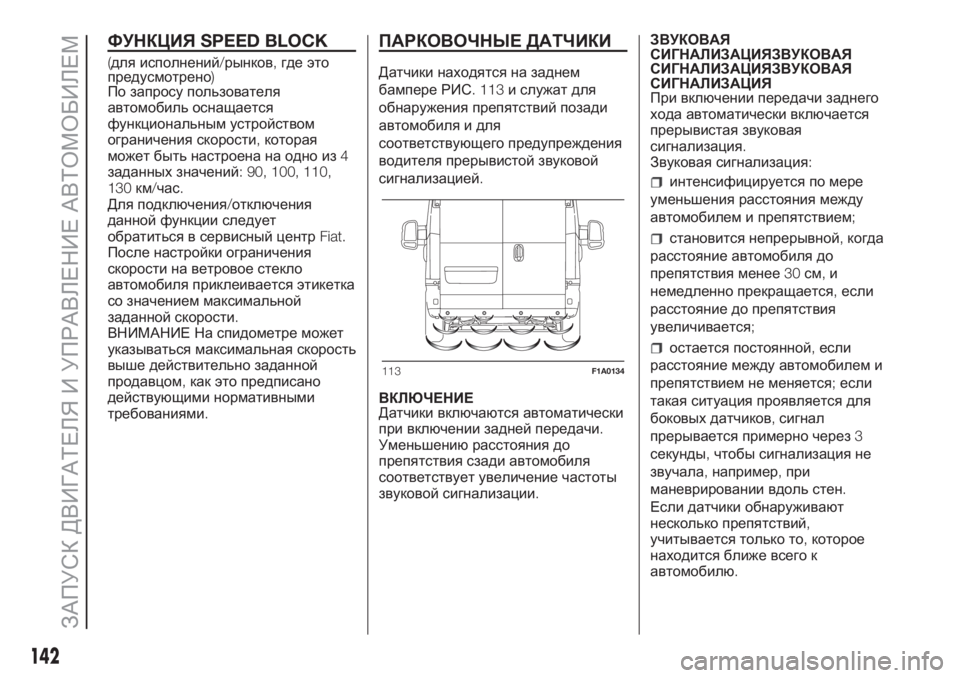

ФУНКЦИЯSPEED BLOCK
(для исполнений/рынков,где это
предусмотрено)
По запросу пользователя
автомобиль оснащается
функциональным устройством
ограничения скорости,которая
может быть настроена на одно из4
заданных значений: 90, 100, 110,
130км/час.
Для подключения/отключения
данной функции следует
обратиться в сервисный центрFiat.
После настройки ограничения
скорости на ветровое стекло
автомобиля приклеивается этикетка
со значением максимальной
заданной скорости.
ВНИМАНИЕ На спидометре может
указываться максимальная скорость
выше действительно заданной
продавцом,как это предписано
действующими нормативными
требованиями.
ПАРКОВОЧНЫЕ ДАТЧИКИ
Датчики находятся на заднем
бампере РИС. 113и служат для
обнаружения препятствий позади
автомобиля и для
соответствующего предупреждения
водителя прерывистой звуковой
сигнализацией.
ВКЛЮЧЕНИЕ
Датчики включаются автоматически
при включении задней передачи.
Уменьшениюрасстояния до
препятствия сзади автомобиля
соответствует увеличение частоты
звуковой сигнализации.ЗВУКОВАЯ
СИГНАЛИЗАЦИЯЗВУКОВАЯ
СИГНАЛИЗАЦИЯЗВУКОВАЯ
СИГНАЛИЗАЦИЯ
При включении передачи заднего
хода автоматически включается
прерывистая звуковая
сигнализация.
Звуковая сигнализация:
интенсифицируется по мере
уменьшения расстояния между
автомобилем и препятствием;
становится непрерывной,когда
расстояние автомобиля до
препятствия менее30см,и
немедленно прекращается,если
расстояние до препятствия
увеличивается;
остается постоянной,если
расстояние между автомобилем и
препятствием не меняется;если
такая ситуация проявляется для
боковых датчиков,сигнал
прерывается примерно через3
секунды,чтобы сигнализация не
звучала,например,при
маневрировании вдоль стен.
Если датчики обнаруживают
несколько препятствий,
учитывается только то,которое
находится ближе всего к
автомобилю.
113F1A0134
142
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

Сооб-
щениеСигнал Описание
FMS1(2)
High beam, main beamУказывает на активное состояние фар дальнего света
Low beamУказывает на активное состояние фар ближнего света
Turn signalsУказывает на активное состояние указателей поворота
Hazard warningУказывает на активное состояние аварийных огней
Parking BrakeУказывает на включенный стояночный тормоз
Brake failure / brake system malfunctionУказывает на неисправность тормозной системы
Hatch openУказывает на то,что задняя дверь не закрыта
Fuel levelУказывает на то,что контрольная лампа резервного запаса топлива
включена
Engine coolant temperatureУказывает на то,что контрольная лампа максимальной температуры
охлаждающей жидкости двигателя включена
Battery charging conditionУказывает на то,что контрольная лампа недостаточного заряда
аккумуляторной батареи включена
Engine oilУказывает на то,что контрольная лампа недостаточного давления
моторного масла включена
Position lights, side lightsУказывает на активное состояние габаритных огней
Front fog lightУказывает на активное состояние передних противотуманных фар
Rear fog lightУказывает на активное состояние задних противотуманных фар
Engine / Mil indicatorУказывает на то,что контрольная лампа неисправности системыEOBD/
впрыска включена
Service, call for maintenanceУказывает на то,что предупреждение о необходимости планового
техобслуживания отображено
Transmission failure / malfunctionУказывает на неисправность системы трансмиссии
Anti-lock brake system failureУказывает на то,что контрольная лампа неисправности системыABS
включена
(2)Значения сигналов основываются на информации,отображаемой на приборной панели
193

Техобслуживание и уход-
периодические проверки.......... 212
Техобслуживание и уход-
Плановое техобслуживание..... 211
Тормозная жидкость................... 227
Углы установки колес
................. 248
Указатели поворота.................... 27
Условия эксплуатации................ 157
УстройствоDead lock .................. 14
УстройствоFollow me home ........ 28
Устройство блокировки
дверей........................................ 33
Фары
–Корректор положения фар..... 29
–Регулировка светового
пучка........................................ 29
Фары ближнего света................. 26
Фары дальнего света.................. 26
Фильтр пыльцы............................ 229
Фонари подсветки номерного
знака........................................... 175
Форсунки стеклоомывателя....... 232
ФункцияSpeed block ................... 142
Хронотахограф
........................... 49
Цепи противоскольжения
.......... 235
Шины......................................... 248
Экономия топлива
...................... 157
Эксплуатационные жидкости
и смазочные материалы........... 274
Эксплуатация автомобиля в
тяжелых условиях..................... 212
Электрическая розетка............... 48
Электрические
стеклоподъемники..................... 45
Электронная охранная
сигнализация............................. 11
Ящик под передним
сиденьем пассажира
................. 48
Печать № 603. 201
FCA Italy S.p.A. - MOPAR - Technical Services - Service Engineering
Largo Senatore G. Agnelli, 3 - 10040 Volvera - Torino (Italia)
91.192 - 03/ 7- 3выпуск
