2017 FIAT 500X stop start

Moottorin pysäyttäminen osoitetaan
mittaritaulun merkkivalon
syttymisellä.
Moottorin uudelleen käynnistystapa
Mallit, joissa on manuaalinen vaihteisto
Käynnistä moottori uudelleen
painamalla kytkinpoljinta. Jos moottori
ei käynnisty kytkintä painettaessa, kytke
vaihdevipu vapaalle ja yritä uudelleen.
Jos ongelma toistuu, ota yhteyttä
Fiat-huoltoon.
Mallit, joissa on automaattivaihteisto
Moottori käynnistyy uudelleen
vapauttamalla jarrupoljin.
Jos vaihdevipu on jarrupoljinta
painettaessa automaattisessa
D-asennossa (ajo), moottori käynnistyy
siirtämällä vipu R (peruutus)- tai N
(vapaa)- tai "AutoStick"-asentoon.
Lisäksi jos vaihdevipu on jarrupoljinta
painettaessa "AutoStick"-asennossa
moottori käynnistyy siirtämällä vipu
asentoon + tai – tai R (peruutus)- tai N
(vapaa) -asentoon.
Kun moottori on sammutettu
automaattisesti, jarru voidaan vapauttaa
ja moottori pitää sammuneena
pitämällä jarrupoljin painettuna ja
viemällä vaihdevipu nopeasti P
(pysäköinti) -asentoon.
Moottorin käynnistämiseksi riittää, että
vipu siirretään pois P-asennosta.
JÄRJESTELMÄN
MANUAALINEN
KYTKEMINEN
PÄÄLLE/POIS PÄÄLTÄ
Järjestelmä voidaan kytkeä
manuaalisesti päälle/pois painamalla
painiketta kuva 97 , joka sijaitsee
kojelaudassa.
Nelivetoversioille: joka kerta kun
asetetaan ajotilan valitsimella (MOOD
Selector) ”Traction”-tila, Start&Stop-
järjestelmä kytketään pois. Sen
aktivoimiseksi uudelleen paina
painiketta kuva 97. Kun poistutaan
”Traction”-tilasta, Start&Stop-
järjestelmä palautuu aiemmin valittuun
tilaan.
Järjestelmän kytkeminen päälle
Järjestelmän aktivointi osoitetaan
näytön viestillä. Tällöin painikkeen kuva
97 merkkivalo ei pala.
Järjestelmän kytkeminen pois
päältä
Kun järjestelmä on kytketty pois,
näytöllä annetaan vastaava viesti. Tällöin
painikkeen kuva 97 merkkivalo palaa.
TURVALLISUUSTOIMINNOT
Jos Start/Stop-järjestelmä sammuttaa
moottorin ja kuljettaja irrottaa turvavyön
tai avaa kuljettajan oven, moottori
voidaan käynnistää uudelleen
ainoastaan virta-avaimella.
Tämä osoitetaan kuljettajalle
äänimerkillä (summer) ja ilmoituksella
näytössä.
HUOMIO
121)Jos akku tarvitsee vaihtaa, ota
yhteyttä Fiat-huoltoon. Vaihda akku saman
tyyppiseen (SUURITEHOINEN) ja
ominaisuuksiltaan samanlaiseen akkuun.
HUOMIO
45)Jos halutaan käyttää
ilmastointijärjestelmää, Start&Stop-
järjestelmä voidaan kytkeä pois päältä,
jottei ilmastointijärjestelmän toiminta
keskeydy.97F1B0138C
119

AKUN LATAAMINEN
VAROITUKSET:
VAROITUS Akun latausproseduurin
kuvaus on ainoastaan viitteellinen. Ota
yhteyttä Fiat-huoltoon akun latausta
varten.
VAROITUS Ennen kuin akun
virransyöttö katkaistaan, odota
vähintään yksi minuutti
käynnistysjärjestelmän kytkemisestä
STOP-asentoon ja kuljettajan oven
sulkemisesta. Kun akun virransyöttö
palautetaan, varmista, että
käynnistysjärjestelmä on STOP-
asennossa ja että kuljettajan ovi on
kiinni.
VAROITUS Lataus on suositeltavaa
suorittaa hitaasti alhaisella
ampeeriluvulla noin 24 tunnin ajan.
Pitkäaikainen lataus voi vaurioittaa
akkua.VAROITUS On tärkeää liittää
sähköjärjestelmän kaapelit oikein
akkuun, eli positiivinen kaapeli
(+) positiiviseen napaan ja negatiivinen
kaapeli (–) negatiiviseen napaan. Akun
navat on merkitty positiivisella (+) ja
negatiivisella (–) symbolilla akun
kannessa. Kaapelikengissä ei saa
myöskään olla korroosiota ja ne on
kiinnitettävä lujasti napoihin.
Käytettäessä "pikalaturia" akku
ajoneuvoon asennettuna, ennen
akkulaturin kytkemistä irrota molemmat
kaapelit ajoneuvon akusta. Älä käytä
"pika-akkulaturia" käynnistysvirran
tuottamiseen.
VERSIOT ILMAN
START&STOP-
Akun lataamisen suorittamiseksi, toimi
seuraavasti:
❒irrota liitin akun negatiivisesta
navasta;
❒liitä akun napoihin laturin kaapelit,
napaisuuksia noudattaen;
❒kytke laturi päälle;
❒latauksen päätyttyä, sammuta laturi
ennen akun irrottamista;
❒yhdistä liitin takaisin akun
negatiiviseen napaan;
START&STOP-
VARUSTETUT VERSIOT
Akun lataamisen suorittamiseksi, toimi
seuraavasti:
❒irrota liitin A kuva 156 (painamalla
painiketta B) anturista C, joka tarkkailee
akun tilaa ja joka on asennettu akun
negatiiviseen napaan (–) D.
❒liitä laturin positiivinen kaapeli (+)
akun positiiviseen napaan E ja
negatiivinen kaapeli (–) anturin D
liittimeen kuvan mukaisesti
156F1B0300C
179
JÄRJESTELMÄÄJÄRJESTELMÄLLÄ

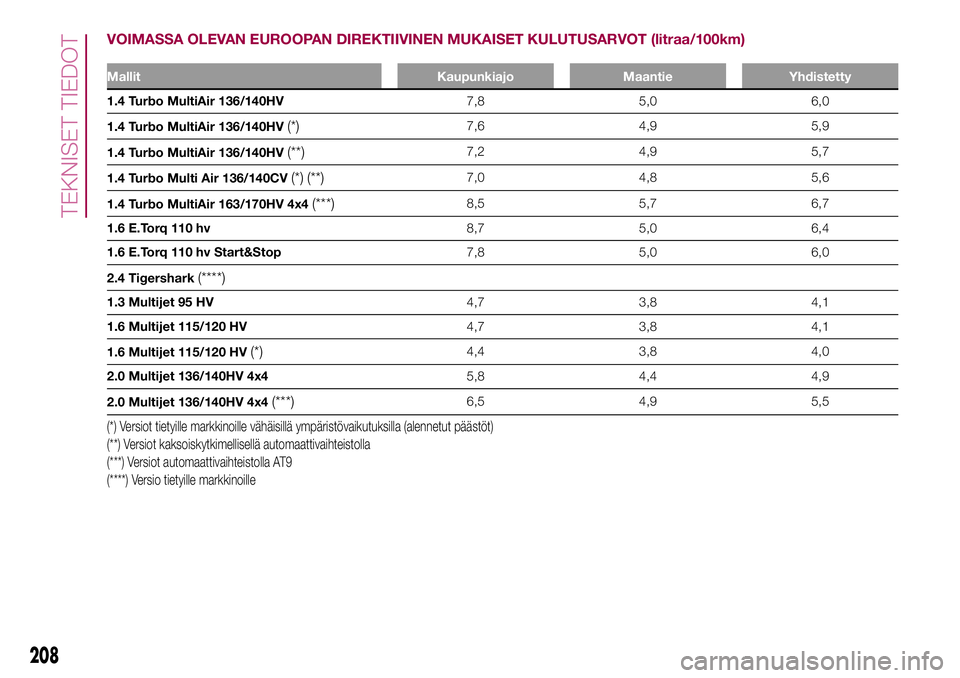

VOIMASSA OLEVAN EUROOPAN DIREKTIIVINEN MUKAISET KULUTUSARVOT (litraa/100km)
Mallit Kaupunkiajo Maantie Yhdistetty
1.4 Turbo MultiAir 136/140HV7,8 5,0 6,0
1.4 Turbo MultiAir 136/140HV
(*)7,6 4,9 5,9
1.4 Turbo MultiAir 136/140HV
(**)7,2 4,9 5,7
1.4 Turbo Multi Air 136/140CV
(*) (**)7,0 4,8 5,6
1.4 Turbo MultiAir 163/170HV 4x4
(***)8,5 5,7 6,7
1.6 E.Torq 110 hv8,7 5,0 6,4
1.6 E.Torq 110 hv Start&Stop7,8 5,0 6,0
2.4 Tigershark
(****)
1.3 Multijet 95 HV4,7 3,8 4,1
1.6 Multijet 115/120 HV4,7 3,8 4,1
1.6 Multijet 115/120 HV
(*)4,4 3,8 4,0
2.0 Multijet 136/140HV 4x45,8 4,4 4,9
2.0 Multijet 136/140HV 4x4
(***)6,5 4,9 5,5
(*) Versiot tietyille markkinoille vähäisillä ympäristövaikutuksilla (alennetut päästöt)
(**) Versiot kaksoiskytkimellisellä automaattivaihteistolla
(***) Versiot automaattivaihteistolla AT9
(****) Versio tietyille markkinoille
208
TEKNISET TIEDOT

CO2-PÄÄSTÖT
Seuraavan taulukon CO2-päästöt koskevat yhdistettyä kulutusta.
1.4 Turbo MultiAir 136/140HV139
1.4 Turbo MultiAir 136/140HV
(*)137
1.4 Turbo MultiAir 136/140HV
(**)133
1.4 Turbo Multi Air 136/140CV
(**) (*)131
1.4 Turbo Multi Air 163/170CV 4x4
(***)157
1.6 E.Torq 110 hv147
1.6 E.Torq 110 hv Start&Stop139
2.4 Tigershark
(****)
1.3 Multijet 95 HV107
1.6 Multijet 115/120 HV109
1.6 Multijet 115/120 HV
(*)107
2.0 Multijet 136/140HV 4x4130
2.0 Multijet 136/140CV 4x4
(***)144
(*) Versiot tietyille markkinoille vähäisillä ympäristövaikutuksilla (alennetut päästöt)
(**) Versiot kaksoiskytkimellisellä automaattivaihteistolla
(****) Versio tietyille markkinoille
209
(***) Versiot automaattivaihteistolla AT9
Versiot EUROOPAN DIREKTIIVIN MUKAISET CO2-PÄÄSTÖT (g/km)
