63
ORDINATEUR DE BORD
Quelques définitions
Autonomie : affiche le nombre de
kilomètres pouvant être parcourus
avec le reste de carburant détecté
dans le réservoir, en fonction de la
consommation moyenne des derniers
kilomètres parcourus.
Cette valeur affichée peut fortement
varier à la suite d'un changement
d'allure du véhicule ou du relief du
parcours.Consommation instantanée :
calculée et affichée qu'à partir de
30
km/h.
Consommation moyenne : c'est
la quantité moyenne de carburant
consommée depuis la dernière remise
à zéro de l'ordinateur.
Distance parcourue : calculée à
partir de la dernière remise à zéro de
l'ordinateur de bord.
Distance restant à parcourir :
calculée en référence à la destination
finale, saisie par l'utilisateur. Si un
guidage est activé, le système de
navigation la calcule en instantané.
Vitesse moyenne : c'est la vitesse
moyenne calculée depuis la dernière
remise à zéro de l'ordinateur (contact
mis).
Chaque pression sur le bouton, situé à
l'extrémité de la commande d'essuie-
vitre, permet d'afficher successivement
les différentes données de l'ordinateur
de bord, en fonction de l'écran.
Lorsque le parcours désiré est affiché,
appuyez plus de deux secondes sur la
commande.Dès que l'autonomie est inférieure à
30 km, des tirets s'affichent. Après un
complément de carburant d'au moins
10 litres, l'autonomie est recalculée et
s'affiche dès qu'elle dépasse 100 km.
Si des tirets s'affichent durablement
en roulant à la place des chiffres,
consultez le réseau CITROËN.
L'onglet "véhicule" avec l'autonomie,
la consommation instantanée et la
distance restant à parcourir.
L'onglet "1" (parcours 1) avec la
vitesse moyenne, la consommation
moyenne et la distance parcourue
calculées sur le parcours "1".
L'onglet "2" (parcours 2) avec les
mêmes caractéristiques pour un
2
nd parcours.
Remise à zéro
Commandes au volant
ERGONOMIE et CONFORT
4

152
AUTRES ACCESSOIRES
Ces accessoires et pièces, après avoir
été testés et approuvés en fiabilité et
en sécurité, sont tous adaptés à votre
véhicule. Un large choix référencé et
pièces d'origine est proposé.
Une autre gamme est également
disponible et structurée autour du
confort, des loisirs et de l'entretien :
Alarme anti-intrusion, graver les vitres,
trousse à pharmacie, gilet haute
sécurité, aide au stationnement avant
et arrière, triangle de présignalisation,
vis antivol de jantes en aluminium ...
Housses de siège compatibles airbags
pour siège avant, banquette, tapis
caoutchouc, tapis moquette, chaînes
neige, stores, porte-vélo sur volet
arrière, ...
Pour éviter toute gêne sous les
pédales :
-
veille
z au bon positionnement du
tapis et de ses fixations,
-

ne superposez jamais plusieurs
tapis. Autoradios, kit mains-libres, haut-
parleurs, changeur CD, navigation,
USB Box, Kit vidéo, ...
Quelque soit le matériel audio et
télématique proposé sur le marché,
les contraintes techniques liées à la
monte d'un équipement de ces famille

s
de produits nécessitent la prise en
compte des spécificités du matériel et
leurs compatibilités avec les capacités
de l'équipement de série de votre
véhicule. Veuillez vous renseigner au
préalable auprès du réseau CITROËN.
Masses maxi sur barres
-

Barres transversales sur
longitudinales : 75 Kg (ces barres
ne sont pas compatibles avec le toit
Modutop).
Installation d'émetteurs de
radiocommunication
A

vant toute installation d'émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, nous vous
conseillons de prendre contact avec un
représentant de la marque CITROËN.
Le Réseau CITROËN vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE). Bavettes avant, bavettes arrière, roues
aluminium 15/17 pouces, habillage
passage de roues, volant cuir, ...
Liquide lave-vitre, produits de
nettoyage et d'entretien intérieur et
extérieur, ampoules de rechange, ...
La pose d'un équipement ou
d'un accessoire électrique non
référencé par Automobiles
CITROËN, peut entraîner une panne
du système électronique de votre
véhicule. Nous vous remercions de
bien vouloir noter cette particularité et,
vous conseillons de prendre contact
avec un représentant de la Marque
pour vous faire présenter la gamme
des équipements ou accessoires
référencés.
Selon les pays de commercialisation,
les gilets haute sécurité, les triangles
de présignalisation, les ampoules de
rechange sont obligatoires à bord du
véhicule.
Équipements

203Tablette tactile 7 pouces
Navigation GPS - Autoradio multimédia - Téléphone Bluetooth®
Sommaire
Premiers pas
2 04
Commandes au volant

2
06
Menus


207
Navigation


208
Navigation - Guidage

2
16
Trafic
2

20
Radio Media

2
22
Radio

2
28
Radio DAB (Digital Audio Broadcasting)

2
30
Media
2

32
Réglages


234
Services connectés
2

42
MirrorLink
TM 2 42
CarPlay® 24 6
Téléphone

248
Questions fréquentes
2

56
Le système est protégé de manière à fonctionner uniquement sur
votre véhicule. Pour des raisons de sécurité, le conducteur doit impérativement
réaliser les opérations nécessitant une attention soutenue
véhicule à l'arrêt.
L'affichage du message d'entrée en mode économie d'énergie
signale la mise en veille des équipements électriques en
fonctionnement.
Reportez-vous à la rubrique Mode économie d’énergie.
Audio et Télématique
TECHNOLOGIE à BORD
10

205

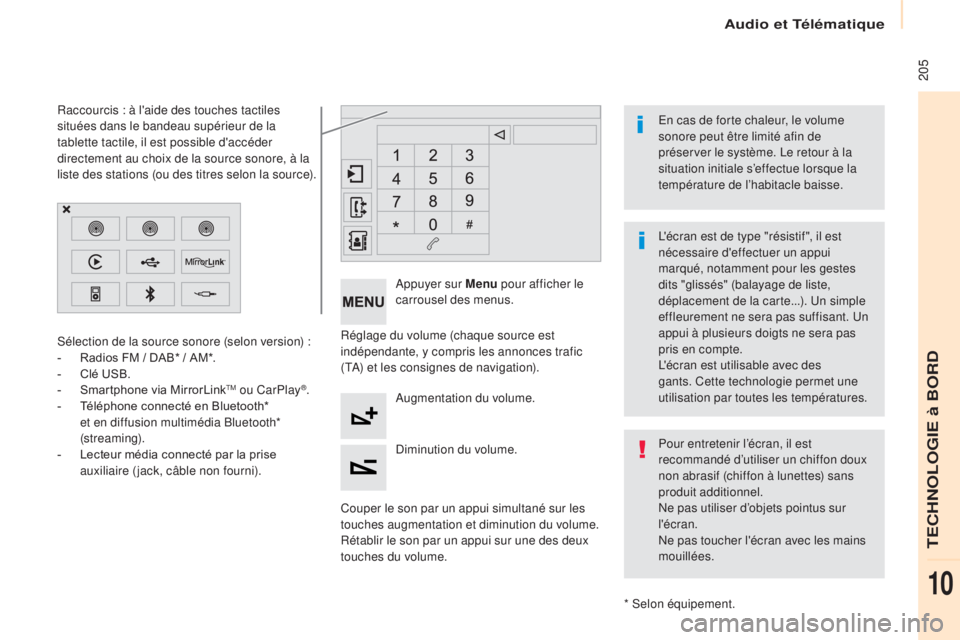

Réglage du volume (chaque source est
indépendante, y compris les annonces trafic
(TA) et les consignes de navigation).
Couper le son par un appui simultané sur les
touches augmentation et diminution du volume.
Rétablir le son par un appui sur une des deux
touches du volume.Appuyer sur Menu
pour afficher le
carrousel des menus.
Augmentation du volume.
Diminution du volume.
Sélection de la source sonore (selon version) :
-

R

adios FM / DAB* / AM*.
-

C

lé USB.
-

S

martphone via MirrorLink
TM ou CarPlay®.
-
T
éléphone connecté en Bluetooth*
et en diffusion multimédia Bluetooth*
(streaming).
-

L

ecteur média connecté par la prise
auxiliaire (jack, câble non fourni).
* Selon équipement.
Raccourcis : à l'aide des touches tactiles
situées dans le bandeau supérieur de la
tablette tactile, il est possible d'accéder
directement au choix de la source sonore, à la
liste des stations (ou des titres selon la source).
L'écran est de type "résistif ", il est
nécessaire d'effectuer un appui
marqué, notamment pour les gestes
dits "glissés" (balayage de liste,
déplacement de la carte...). Un simple
effleurement ne sera pas suffisant. Un
appui à plusieurs doigts ne sera pas
pris en compte.
L'écran est utilisable avec des
gants. Cette technologie permet une
utilisation par toutes les températures. En cas de forte chaleur, le volume
sonore peut être limité afin de
préserver le système. Le retour à la
situation initiale s’effectue lorsque la
température de l’habitacle baisse.
Pour entretenir l’écran, il est
recommandé d’utiliser un chiffon doux
non abrasif (chiffon à lunettes) sans
produit additionnel.
Ne pas utiliser d’objets pointus sur
l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
Audio et Télématique
TECHNOLOGIE à BORD
10

216Navigation - Guidage
Choix d'une destination
Sélectionner "Saisir destination ".Sélectionner "
Archiver" pour
enregistrer l'adresse saisie dans une
fiche contact.
Le système permet d'enregistrer
jusqu'à 200 fiches.
Sélectionner " Valider".
Faire un appui sur " Voir itinéraire
sur car te " pour démarrer le guidage.
Sélectionner "
Adresse".
Paramétrer le " Pays


:" dans
la liste proposée puis de la
même façon la " Ville


:" ou
son code postal, la " Voie


:",
le " N°
:".
Validerà chaque fois. Sélectionner "
Guider vers".
Choisir les critères de restriction :
" Péages ", "Ferries ", "Tr a f i c ",
" Strict ", "Proche ".
Choisir le critère de guidage :
"
Le plus rapide " ou "Le plus
court " ou "Temps / distance " ou
" Ecologique ". Pour effacer l'information du guidage,
appuyer sur "
Réglages".
Appuyer sur " Arrêter le guidage".
Pour reprendre le guidage, appuyer
sur " Réglages ".
Appuyer sur " Reprendre le
guidage ".
Appuyer sur Navigation
pour
afficher la page primaire.
Appuyer sur la page secondaire.
Vers une nouvelle destination
Ou
Audio et Télématique

220
Paramétrage des alertes
Zones à risques / Zones de
danger
Appuyer sur Navigation pour
afficher la page primaire.
Appuyer sur la page secondaire.
Sélectionner " Réglages".
Sélectionner " Aler te
!".
Il est possible alors d'activer l'alerte Zones à
risques puis :
-

"

Alerte sonore"
-

"

Alerter uniq. en guidage"
-

"

Alerter uniq. en survitesse"
-

"

Afficher les limites de vitesse"
-

"

Délai" : le choix du délai permet de définir
le temps précédant l'alerte des Zones à
risques.
Sélectionner " Valider". Cette série d'alertes et d'affichage n'est
disponibles que si les Zones à risques
ont été au préalable téléchargées et
installées sur le système.
Tr a fi c
Informations trafic
Affichage des messages
Appuyer sur Navigation
pour
afficher la page primaire.
Appuyer sur la page secondaire.
Sélectionner " Messages trafic ".
Paramétrer les filtres : "Sur l'itinéraire ",
" Autour de ",
" A destination ", pour obtenir une
liste de message plus fine.
Appuyer une seconde fois pour désactiver le
filtre.
Audio et Télématique

252
Jumeler un téléphone
Bluetooth®
Pour des raisons de sécurité et parce
qu'elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone
mobile Bluetooth au système kit
mains-libres de l'autoradio, doivent être
réalisées véhicule à l'arrêt.
Procédure (courte) à partir du
téléphone
Dans le menu Bluetooth de votre périphérique,
sélectionner le nom système dans la liste des
appareils détectés.
Saisir un code de 4 chiffres minimum sur le
périphérique et valider.
Saisir ce même code dans le
système, sélectionner " OK" et
va l i d e r.
Procédure à partir du système
Activer la fonction Bluetooth du téléphone
et s'assurer qu'il est "visible par tous"
(configuration du téléphone).
Appuyer sur Téléphone pour afficher
la page primaire.
Appuyer sur la page secondaire.
Sélectionner " Connexion
Bluetooth ".
Sélectionner " Rechercher
équipement ".
La liste du (ou des) téléphone(s)
détecté(s) s'affiche.
En cas d'échec, il est conseillé de
désactiver puis de réactiver la fonction
Bluetooth de votre téléphone. Sélectionner le nom du
téléphone choisi dans la
liste puis "
Valider".
Saisir un code de 4 chiffres minimum
pour la connexion puis " Valider".
Saisir ce même code sur le téléphone puis
accepter la connexion.
Le système propose de connecter le
téléphone


:
-

e
n "Téléphone " (kit mains-libres,
téléphone uniquement),
-

e
n "Streaming Audio " (streaming : lecture
sans fil des fichiers audio du téléphone),
-

e
n "Internet " (navigation internet
uniquement si votre téléphone est
compatible avec la norme Bluetooth Dial-
Up Networking "DUN").
Sélectionner un ou plusieurs profils et valider.
Audio et Télématique

256
Le tableau ci-après regroupe les réponses aux questions les plus fréquemment posées concernant votre autoradio.
Questions fréquentes
Navigation
QUESTIONRÉPONSE SOLUTION
Le calcul de l'itinéraire
n'aboutit pas. Les critères de guidage sont peut être en contradiction avec la
localisation actuelle (exclusion des routes à péage sur une autoroute
à péage). Vérifier les critères de guidage dans le menu
"Navigation".
Les POI n'apparaissent
pas. Les POI n'ont pas été sélectionnés.
Sélectionner les POI dans la liste des POI.
L'alerte sonore des "Zones
à risques" ne fonctionne
pas. L'alerte sonore n’est pas active.
Activer l'alerte sonore dans le menu "Navigation".
Le système ne propose pas
de dévier un événement
sur le parcours. Les critères de guidage ne prennent pas en compte les informations
TMC.
Sélectionner la fonction "Info-Service" dans la
liste des critères de guidage.
Je reçois une alerte pour
une "Zones à risques"
qui n'est pas sur mon
parcours. Hors guidage, le système annonce toutes les "Zones à risques"
positionnées dans un cône situé devant le véhicule. Il peut alerter
pour des "Zones à risques" situées sur les routes proches ou
parallèles. Zoomer la carte afin de visualiser la position
exacte de la "Zones à risques". Sélectionner "Sur
l'itinéraire" pour ne plus être alerté hors guidage
ou diminuer le délai d'annonce.
Audio et Télématique
