2017 CITROEN BERLINGO MULTISPACE adblue

3
Índice
Berlingo2VP_es_Chap00a_Sommaire_ed02-2016
Vehículo de
conducción a
izquierdas
Vehículo de
conducción a
derechas
TECNOLOGÍA A
BORDO
10.

203-282
ACCESORIOS
6

.
148-152
REVISIONES
7

.
153-169 A

YUDA RÁPIDA
8.
170-192
Pantalla táctil
de 7 pulgadas 203
Autorradio
265
Enganche
de un remolque
148
Enganche de cuello

de cisne desmontable

1

50
Otros accesorios

152
Apertura del capó


154
Motor gasolina


155
Motor diesel


156
Niveles


157
Controles

159
Carburante

161
Circuito neutralizado

163
Bomba


de cebado diésel

163
BlueHDi

y AdBlue
® 164 Batería 170
Kit de reparación de neumáticos 172
Cambio de una rueda
173
Antinieve móvil

179
Cadenas para nieve

180Cambio de una lámpara 181 un fusible
187 una escobilla

de
limpiaparabrisas
191
Remolcado
192
CARACTERÍSTICAS
TÉCNICAS
9.
193-201
Dimensiones 193
Motorizaciones 197
Masas

197
Elementos


de identificación

201El capítulo "T

ecnología
a bordo" presenta los
nuevos sistemas de
radionavegación.

5
Localización
Berlingo2VP_es_Chap01_vue-ensemble_ed02-2016
ExTERIORMando a distancia 18-19
Cambio de la pila,
reinicialización
19
Llave
18
Arranque
55
Ayuda al arranque en pendiente

56
Cierre centralizado/Apertura centralizada


18, 27
T

apón, depósito de carburante

161-162
Corte de carburante,


cebado diésel

163
AdBlue®, puesta
a nivel
38-39, 164-169
Escobillas del limpiaparabrisas

1
91
Retrovisores exteriores
1
10
Repetidor lateral
184
Active City Brake

122-125
Luces delanteras,

antiniebla,
intermitentes
58-60, 181-184
Reglaje de la altura

de los faros
60
Cambio de una lámpara

delantera 181-184
Antinieve 179
Puertas delanteras
21
Puertas laterales

correderas 22-23
Llave
18
Apertura del capó
154
Seguridad de los niños

147
Remolcado, elevación


192
Enganche de remolque


148-151
A

yuda al estacionamiento
1
15-116
Cámara de marcha atrás
1
17
Trampilla de techo

26
Mando de emergencia


23
Rueda de repuesto, gato,


cambio de una rueda,
herramientas

173-178
Kit de reparación provisional de neumáticos

172
Inflado, presión


201
T

echo Modutop

97-98, 101
Barras de techo


102
Luces traseras,


intermitentes

58-59
3era luz de freno 186
Cambio de una lámpara
trasera

181-182, 185-186
Puertas, portón trasero


23-25
Accesorios

152
Dimensiones 193-196
Frenos, pastillas
1
14, 157, 159
Frenada de urgencia

1
18
ABS, REF

1
18
ASR, ESC

1
19
"Grip control"

120-121
Active City Brake


122-125
Neumáticos, presión


201
Cadenas para nieve


180
Detección de subinflado


41-42
Detección de subinflado


con reinicialización

43-46
Luces de matrícula


186
1
VISTA GENERAL

12
Localización
Berlingo2VP_es_Chap01_vue-ensemble_ed02-2016
CARACTERÍSTICAS - MANTENIMIENTO
Elementos de identificación, número de serie, pintura,
neumáticos
201
Lavaparabrisas, niveles

158
Cambio de una lámpara,


luces
181-186 Controles
159-160
-

Batería
-


Pastillas de freno
-


T
ambores, discos de freno
-

Freno de estacionamiento
-


Filtro de carbo/polen
-


Filtro de aceite
-


Filtro de partículas
-


Caja de velocidades
Anticontaminación

41
Fusibles
en el compartimento
motor

187, 190
Apertura del capó,


varilla soporte

154 Niveles

157-158
-
V
arilla de nivel de aceite
-
Líquido de frenos
-

Líquido de refrigeración
-

Líquido de dirección asistida
-

Aditivo gasoil
Purga de agua,

filtro de gasoil 160
T
estigos 32-39
Compartimento motor:-

Diésel

156
-


Gasolina

155
Corte de carburante, cebado diésel

163
AdBlue

164-169
Dimensiones

193-196
Motorizaciones/Masas gasolina

197-198
Motorizaciones/Masas


diésel

197, 199-200

+
38
Berlingo2VP_es_Chap03_Pret-a-partir_ed02-2016
Puesto de conducción
Berlingo2VP_es_Chap03_Pret-a-partir_ed02-2016
AdBlue®
Para más información relativa al llenado, consulte el capítulo \
7, apartado AdBlue®.
Alerta Información
Solución - Acción
1
er nivel de alerta
Al poner el contacto suena una señal.
Las alertas son temporales y permanentes al poner
el contacto o durante la circulación.
La autonomía de circulación empieza a contar a
partir de los 2.400
km (1.500 millas) hasta
los 600
km (350 millas).
La autonomía disminuye cada 300
km (200 millas).El contenido del depósito de AdBlue® supera la
capacidad de una autonomía de circulación inferior
a 2.400

km (1.500

millas).
Complete el nivel de líquido necesario con un
bidón o botes de AdBlue
®.
2
do nivel de alerta
Al poner el contacto suena una señal.
Las alertas son temporales (cada 30
segundos)
y permanentes al poner el contacto o durante la
circulación.
La autonomía de circulación empieza a contar a
partir de 600
km (350 millas) hasta 0 km y luego
disminuye cada 50
km (30 millas). Complete imperativamente el nivel de AdBlue
®
antes de que se agote.
En la pantalla Indicación temporal: "NO START IN".
En la pantalla
táctil. Seleccione:
-

"A

yuda a la conducción".
-

"Diagnóstico". Se indica la autonomía de circulación.
3
er nivel de alerta
El depósito de AdBlue® está vacío. Es imposible arrancar.
Es imperativo añadir una cantidad mínima
de 3,8
litros de AdBlue® al depósito.

+ +
39
Berlingo2VP_es_Chap03_Pret-a-partir_ed02-2016
Puesto de conducción
Berlingo2VP_es_Chap03_Pret-a-partir_ed02-2016
Sistema anticontaminación SCR
Alerta InformaciónSolución - Acción
Los testigos UREA, Service y autodiagnosis
motor se encienden; se ha detectado un fallo de
funcionamiento anticontaminación UREA. Si se trata de un defecto temporal, esta alerta
desaparece cuando el nivel de emisiones de gases
de escape vuelve a ser conforme.
Después de 50
km (30 millas) sin AdBlue.
Confirmación del fallo de funcionamiento que no es
una avería asociada a la falta de líquido. La autonomía de circulación es de 1.100
km
(700
millas).
Diríjase lo antes posible a la red CITROËN o a un
taller cualificado para evitar el incidente.
Se confirma el fallo.
La siguiente vez que se ponga el contacto, la
autonomía de circulación autorizada se indicará en
kilómetros (millas) y se reproducirá una alerta cada
30
segundos.
La autonomía de circulación se ha agotado,
las emisiones contaminantes de escape son
superiores al límite establecido por la norma.
Resulta imposible arrancar el motor. Para poder rearrancar el motor, debe acudir
imperativamente a la red CITROËN o a un taller
cualificado.
- Diésel BlueHDi
ANTES DE INICIAR LA MARCHA
3

163
Berlingo2VP_es_Chap07_Verification_ed02-2016
AdBlue®
Berlingo2VP_es_Chap07_Verification_ed02-2016

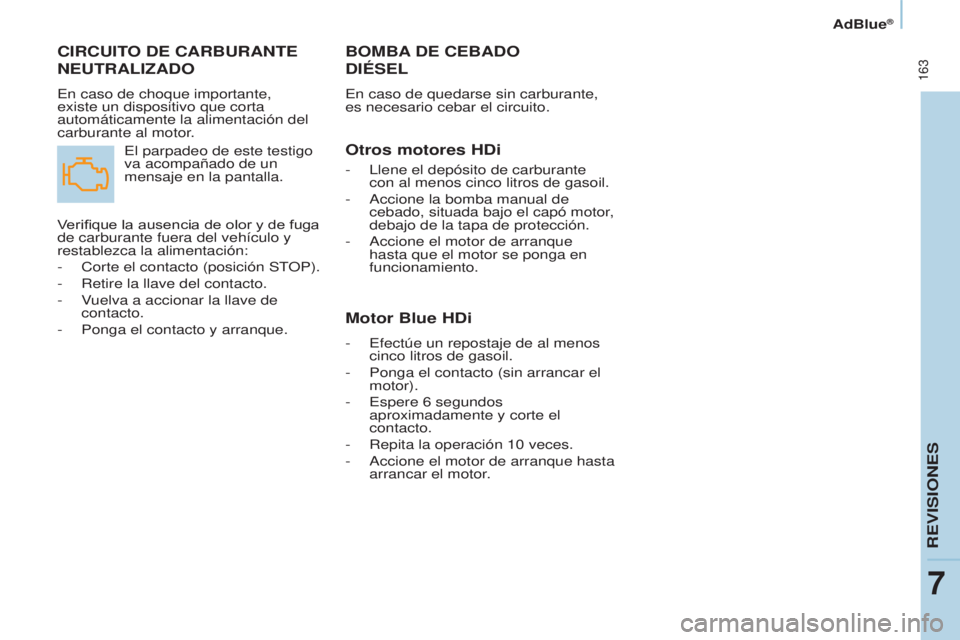

BOMBA DE CEBADO
DIÉSEL
En caso de quedarse sin carburante,
es necesario cebar el circuito.
Otros motores HDi
- Llene el depósito de carburante
con al menos cinco litros de gasoil.
-

Accione la bomba manual de
cebado, situada bajo el capó motor

,
debajo de la tapa de protección.
-

Accione el motor de arranque
hasta que el motor se ponga en
funcionamiento.
Motor Blue HDi
- Efectúe un repostaje de al menos
cinco litros de gasoil.
-

Ponga el contacto (sin arrancar el
motor).
-


Espere 6
segundos
aproximadamente y corte el
contacto.
-

Repita la operación 10
veces.
-

Accione el motor de arranque hasta
arrancar el motor

.
CIRCUITO DE CARBURANTE
NEUTRALI
z ADO
En caso de choque importante,
existe un dispositivo que corta
automáticamente la alimentación del
carburante al motor.
El parpadeo de este testigo
va acompañado de un
mensaje en la pantalla.
Verifique la ausencia de olor y de fuga
de carburante fuera del vehículo y
restablezca la alimentación:
-

Corte el contacto (posición ST
OP).
-

Retire la llave del contacto.
-


V
uelva a accionar la llave de
contacto.
-

Ponga el contacto y arranque.
REVISIONES
7

164
Berlingo2VP_es_Chap07_Verification_ed02-2016
AdBlue®
Berlingo2VP_es_Chap07_Verification_ed02-2016
BLUEHDI Y AD B LUE®
La tecnología SCR
AdBlue® es la marca comercial
de la solución necesaria para el
funcionamiento del SCR. El objetivo del aditivo BlueHDi es
reducir hasta un 90% las emisiones
al aire de NOx (óxidos de nitrógeno)
gracias a un dispositivo que permite
transformar los NOx en vapor de
agua y en nitrógeno en un catalizador
específico, el sistema SCR (Selected
Catalytic Reduction).
Este objetivo se ajusta a las normas
de emisión "Euro" adoptadas por la
Unión Europea con el fin de limitar
las emisiones contaminantes de los
motores de combustión.
La tecnología SCR con la cual van
equipados los motores BlueHDi
necesitan la inyección de AdBlue
® en
la línea de escape. Los vehículos BlueHDi van equipados
con un depósito específico de AdBlue
®
cuya capacidad es de 17

litros.
Dispone de una boca exterior situada
a la izquierda del tapón del depósito
de carburante y cerrada mediante un
tapón azul.
El llenado del depósito de AdBlue
®
podrá efectuarse con bidones de
5

o 10

litros o botes de 1,89

litros, o
bien en una estación de servicio que
disponga de bomba específica AdBlue
®
para vehículos ligeros.
Dado el caso, esta operación se
podrá realizar al acudir a la red
CITROËN o en un taller cualificado.
Atención, las bombas de gran
caudal, adaptadas exclusivamente
a los depósitos de los camiones y
autocares de las cuales disponen
algunas estaciones de servicio, no
son adecuadas para los vehículos
particulares ni los vehículos industriales
ligeros.
No utilice estas bombas.

165
Berlingo2VP_es_Chap07_Verification_ed02-2016
AdBlue®
Berlingo2VP_es_Chap07_Verification_ed02-2016
Uso correcto
Cuando la reserva del líquido
AdBlue
® contenido en el depósito
es suficiente, no aparece ninguna
información.
Por el contrario, cuando la reserva
de líquido contenido en el depósito
alcanza el umbral de 2.400
km
(1.500

millas) restantes por recorrer,
distintas señales temporales le alertan
(testigo, mensaje, señal sonora). Estas
señales se intensifican a medida que
se van recorriendo kilómetros, hasta
volverse permanentes.
A medida que se recorren más
kilómetros, la reserva disminuye, las
alertas se intensifican y el mensaje se
vuelve permanente.
Cuando el depósito de AdBlue
® está
vacío, resulta imposible arrancar.
Se recomienda encarecidamente
no esperar alertas sucesivas para
completar el nivel de líquido AdBlue
® y
realizarlo lo antes posible.
Llenado del depósito AdBlue
®
Para los vehículos ligeros, se
comercializan bidones de 5
o 10 litros
y botes de 1,89
litros (1/2 galón) en
la red CITROËN, a la espera de la
instalación de bombas de distribución
de AdBlue
®.
Si desea realizar usted mismo
el llenado del depósito AdBlue
®,
asegúrese de tener un tubo de llenado
adecuado, incluido o no con el bidón.
REVISIONES
7
