2017 CITROEN BERLINGO MULTISPACE stop start

2
Berlingo2VP_nl_Chap00a_Sommaire_ed02-2016
Sleutel 18
Alarmsysteem 20
Portieren

21
Achterklep


23
Dakklep

26
Centrale vergrendeling

27
Instrumentenpaneel

28
Datum en tijd

29
V

erklikkerlampjes 32
Brandstofniveaumeter
40
Koelvloeistof
40
Bandenspanningscontrolesysteem 41Bandenspanningscontrolesysteem met reinitialisatie 43
Onderhoudsindicator 47
Dimmer dashboardverlichting
48
Stuurwiel verstellen

49
Handgeschakelde versnellin

gsbak 49
Schakelindicator
50
Elektronisch gestuurde 6-versnellingsbak
51
Stop & Start-systeem

53
Starten en afzetten


55
W

egrijden op een
helling
56
Rijadviezen
57Verlichting
58
Ruitenwissers 61
Boordcomputer 63
Snelheidsregelaar 64
Snelheidsbegrenzer 67
Verwarming / handbediende airconditioning 70


automatisch
72
Ontdooien en

ontwasemen 75
Voorstoelen 77
Achterbank
79
Achterstoelen (5
zitplaatsen) 82
Achterstoelen (7
zitplaatsen)
85
Flexibel interieur


92
Indeling

94
Modutop dak

97
Dakrails

102
Plafonniers
103
Bagagescherm (5
zitplaatsen)
104
Bagagescherm (7

zitplaatsen)
108
Spiegels

110
Elektrisch bedienbare ruiten

1
12
VOORDAT u GAAT
RIJDEN
3.


18-57 VEILIGHEID
5.
1

13-147
Exterieur 5
Interieur 6
auto met linkse besturing


6 auto met rechtse besturing 7
Cockpit
8
auto met linkse besturing


8 auto met rechtse besturing 10
T
echnische gegevens - Onderhoud
12
OVERZICHT
1.


4-14
Algemene aanbevelingen met betrekking tot de
veiligheid

1
13
Alarmknipperlichten

1
14
Claxon

1
14
Handrem
114
Parkeerhulp
115
Achteruitrijcamera
117
ABS
118
Noodremassistentie
118
ASR en ESP
1

19
Grip control

120
Active City Brake


122
V

eiligheidsgordels 126
Airbags
129
Vervoer van kinderen

133
Uitschakelen van de frontairbag aan
passagierszijde

136
Aanbevolen kinderzitjes

139
Plaats


141
ISOFIX-bevestigingen

143
Aanbevolen ISOFIX-zitje
144
Zitplaatsen met ISOFIX-bevestigingen
145
Kinderbeveiliging
147
ERGONOMIE
en COMFORT
4.


58-112
ECO-RIJDEN
2.


15-17
Milieu 15
Eco-rijden 16
Het gedeelte "Wegwijzer"
(visuele index) biedt u
de mogelijkheid om de
schakelaars, functies
en desbetreffende
paginanummers terug te
vinden op de schematische
afbeeldingen van de auto.
Cockpit
auto met linkse besturing


1
3
auto met rechtse besturing 14
Inhoud

5
Berlingo2VP_nl_Chap01_vue-ensemble_ed02-2016
ExTERIEUR
Afstandsbediening 18-19
Batterij vervangen,
synchroniseren
19
Sleutel
18
Starten

55
Hill

Start Assist
56
Centrale vergrendeling


18, 27
Brandstoftankdop,


brandstoftank
161-162
Onderbreking brandstoftoevoer, handopvoerpomp diesel

163
AdBlue®, bijvullen 38-39, 164-169
Ruitenwisserbladen
191
Buitenspiegels
110
Zijknipperlicht 184
Active City Brake
122-125
Koplampen,
mistlampen,
richtingaanwijzers
58-60, 181-184Koplampverstelling 60Lampen vóór vervangen 181-184Sneeuwscherm 179
V
oorportieren 21
Schuifdeuren
22-23
Sleutel
18
Motorkapontgrendeling

154
Kinderbeveiliging

147
Slepen, takelen

192
T

rekken van een aanhanger, zwanehalstrekhaak

148-151
Parkeerhulp

115-116
Achteruitrijcamera

1

17
Dakklep

26
Noodbediening

23
Reservewiel, krik, wiel verwisselen,


gereedschap

173-178
Bandenreparatieset


172
Bandenspanning

201
Modutop-dak

97-98, 101
Dakstangen


102
Achterlichten,


richtingaanwijzers

58-59
Derde remlicht

186
Lampen achter


vervangen

181-182, 185-186
Achterdeuren, achterklep


23-25
Accessoires


152
Afmetingen

193-196
Remmen, remblokken 114, 157, 159Noodstop 11
8ABS, EBD 11 8ASR, ESC 11 9"Grip control" 120-121Active City Brake 122-125Banden, spanning 201Sneeuwkettingen 180Bandenspanningscontrolesysteem 41-42Bandenspanningscontrolesysteem met
reinitialisatie 43-46
Kentekenplaatverlichting

186
1
OVERZICHT
Lokalisatie

8
Berlingo2VP_nl_Chap01_vue-ensemble_ed02-2016
ASR-ESP 11 9Parkeerhulp 115-116Elektrisch verstelbare buitenspiegels 11 0Koplampverstelling 60Stop & Start 53-55
Snelheidsregelaar 64-66
Snelheidsbegrenzer 67-69
Verlichting
58-60
Mistlampen
59
LED-dagrijverlichting
59
Automatische verlichting

59-60
COCkPIT
Zekeringen dashboard,
interieur 187-189
Motorkapontgrendeling

154
Handrem

114Instrumentenpanelen, klokken,
displays, tellers
28-29
Klok instellen via instrumentenpaneel

29
V
erklikkerlampjes 32-39
Meters, display
40, 47-48
Dimmer dashboardverlichting

48
Schakelindicator
50
Ruitenwissers 61-62
Automatische ruitenwissers
61
Ruitensproeiers

62, 158
Boordcomputer
63
Stuurwiel verstellen 49
Claxon 1 14
Contactslot
55
Elektronisch gestuurde
6-versnellingsbak 51-52
Bediening aan de stuurkolom: -
T
ouchscreen
206
-

Autoradio

267
Lokalisatie

11
Berlingo2VP_nl_Chap01_vue-ensemble_ed02-2016
Snelheidsregelaar 64-66
Snelheidsbegrenzer 67-69
Verlichting

58-60
Mistlampen
59
LED-dagrijverlichting
59
Automatische verlichting

59-60
Handrem
114Instrumentenpanelen, klokken,
displays, tellers
28-29
Klok instellen via instrumentenpaneel

29
V
erklikkerlampjes 32-39
Meters, display
40, 47-48
Dimmer

dashboardverlichting 48
Schakelindicator 50
Stuurwiel verstellen
49
Claxon


1
14 Contactslot
55
Ruitenwissers 61-62
Automatische ruitenwissers
61
Ruitensproeiers

62, 158
Boordcomputer
63
Bediening aan de stuurkolom: -

T
ouchscreen
206
-


Autoradio

267
Uitschakelen frontairbag
passagierszijde

132, 136
ASR-ESP 11
9Parkeerhulp 115-116Elektrisch verstelbare buitenspiegels 11 0Koplampverstelling 60Stop & Start 53-55
Elektronisch gestuurde
6-versnellingsbak

51-52
1
OVERZICHT
Lokalisatie

13
Berlingo2VP_nl_Chap01_vue-ensemble_ed02-2016
COCkPIT
1. Schakelaar verlichting/
richtingaanwijzers.
2.

Instrumentenpaneel met display
.
3.

Schakelaar ruitenwissers/
ruitensproeiers/boordcomputer

.
4.
Contact.
5.

Bediening autoradio.
6.


Frontairbag bestuurderszijde/claxon.
7.


Hendel stuurwielverstelling.
8.


Bediening snelheidsregelaar/-
begrenzer

.
9.

Bedieningspaneel: parkeerhulp,
koplampverstelling, ESP

, Stop &
Start.
10.

Hendel motorkapontgrendeling.
11

.
Schakelaars elektrisch verstelbare
buitenspiegels.
12.


Schakelaars ruitbediening vóór
.
13.
Bedieningspaneel:
alarmknipperlichten, centrale
vergrendeling, kinderbeveiliging.
14.
Aansteker.
15.

Bediening verwarming/ventilatie.
16.


Bediening elektronisch gestuurde
versnellingsbak of Grip Control.
17.

Touchscreen.
18.

USB-aansluiting (met elektronisch
gestuurde versnellingsbak).
19.


USB-aansluiting (met
handgeschakelde versnellingsbak).
1
OVERZICHT
Presentatie

14
Berlingo2VP_nl_Chap01_vue-ensemble_ed02-2016
COCkPIT
1. Schakelaar verlichting en
richtingaanwijzers.
2.

Instrumentenpaneel met display
.
3.

Schakelaar ruitenwissers,
ruitensproeiers, boordcomputer

.
4.
Contact.
5.

Bediening autoradio.
6.


Frontairbag bestuurderszijde, claxon.
7.


Hoogte- en diepteverstelling
stuurwiel.
8.


Schakelaars snelheidsregelaar/-
begrenzer

.
9.

Bedieningspaneel: parkeerhulp,
koplampverstelling, ESP

, Stop &
Start, alarmsysteem.
10.

Hendel motorkapontgrendeling.
11

.
Elektrische bediening buitenspiegels.
12.


Schakelaars ruitbediening vóór
.
13.
Bedieningspaneel:
alarmknipperlichten, centrale
vergrendeling, kinderbeveiliging.
14.
Aansteker.
15.

Bediening verwarming-ventilatie.
16.


Bediening elektronisch gestuurde
versnellingsbak of Grip Control.
17.

Touchscreen.
18.

USB-aansluiting (met elektronisch
gestuurde versnellingsbak).
19.


USB-aansluiting (met
handgeschakelde versnellingsbak).
Presentatie

32
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016
Cockpit
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016

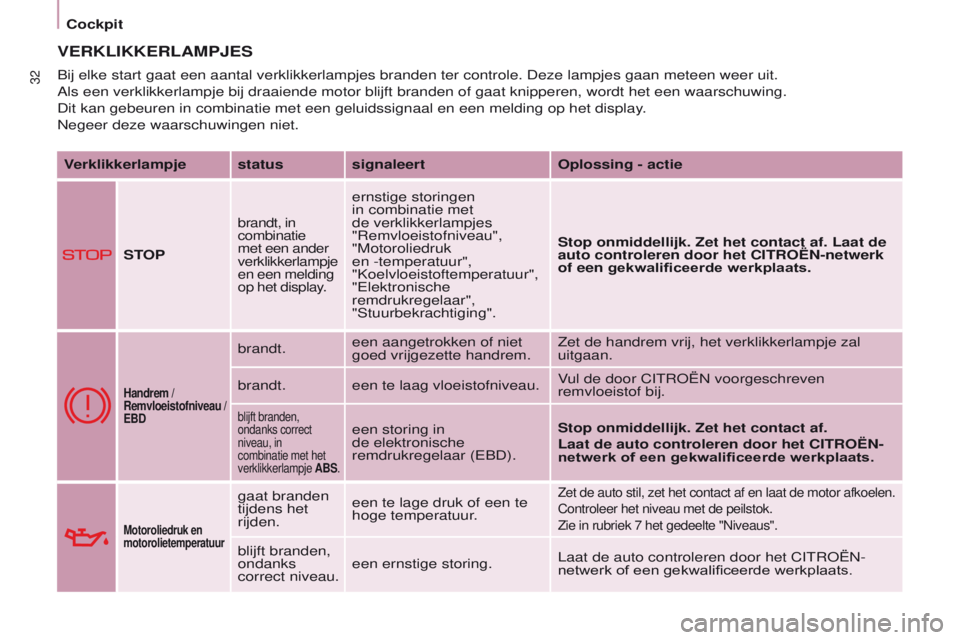

VERkLIkkERLAMPJES
Verklikkerlampje status signaleertOplossing - actie
STOP
brandt, in
combinatie
met een ander
verklikkerlampje
en een melding
op het display.
ernstige storingen
in combinatie met
de verklikkerlampjes
"Remvloeistofniveau",
"Motoroliedruk
en -temperatuur",
"Koelvloeistoftemperatuur",
"Elektronische
remdrukregelaar",
"Stuurbekrachtiging". Stop onmiddellijk. Zet het contact af. Laat de
auto controleren door het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Handrem /
Remvloeistofniveau /

EBD
brandt. een aangetrokken of niet
goed vrijgezette handrem. Zet de handrem vrij, het verklikkerlampje zal
uitgaan.
brandt. een te laag vloeistofniveau. Vul de door CITROËN voorgeschreven
remvloeistof bij.
blijft branden,
ondanks correct
niveau, in
combinatie met het
verklikkerlampje
ABS.een storing in
de elektronische
remdrukregelaar (EBD). Stop onmiddellijk. Zet het contact af.
Laat de auto controleren door het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Motoroliedruk en
motorolietemperatuur
gaat branden
tijdens het
rijden.
een te lage druk of een te
hoge temperatuur.Zet de auto stil, zet het contact af en laat de motor afkoelen.
Controleer het niveau met de peilstok.
Zie in rubriek 7 het gedeelte "Niveaus".
blijft branden,
ondanks
correct niveau.
een ernstige storing.
Laat de auto controleren door het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Bij elke start gaat een aantal verklikkerlampjes branden ter controle. D\
eze lampjes gaan meteen weer uit.
Als een verklikkerlampje bij draaiende motor blijft branden of gaat knip\
peren, wordt het een waarschuwing.
Dit kan gebeuren in combinatie met een geluidssignaal en een melding op \
het display.
Negeer deze waarschuwingen niet.

33
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016
Cockpit
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016
Verklikkerlampje status signaleertOplossing - actie
koelvloeistoftemperatuur
en -niveau
brandt en
wijzer in het
rode gebied. een abnormale verhoging
van de temperatuur. Zet de auto stil, zet het contact af en laat de
koelvloeistof afkoelen. Controleer visueel het
niveau.
knippert. een te laag
koelvloeistofniveau. Zie in rubriek 7 het gedeelte "Niveaus".
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Service blijft kort
branden.
kleine storingen of
waarschuwingen. Raadpleeg het "Logboek meldingen" op het
display.
Als uw auto is voorzien van een boordcomputer
of een display: zie in rubriek 4 het gedeelte
"Stuurkolomschakelaars".
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats.
blijft branden. ernstige storingen.
Veiligheidsgordel
niet vastgemaakt
brandt en gaat
vervolgens
knipperen. dat de bestuurder en/
of de voorpassagier de
veiligheidsgordel niet
hebben vastgemaakt.
Doe de gordel om en steek de gesp in de
gordelsluiting.
knippert in
combinatie met een
geluidssignaal en blijft
vervolgens branden.dat de bestuurder en/
of de voorpassagier de
veiligheidsgordel niet hebben
vastgemaakt terwijl de auto rijdt.Trek aan de gordel om de vergrendeling van de
gesp te controleren.
Zie in rubriek 5 het gedeelte "Veiligheidsgordels".
ECO brandt
permanent.
dat de functie Stop & Start
de motor in de STOP-stand
heeft gezet nadat de auto
tot stilstand is gekomen
(verkeerslichten, files, overig...).Zodra u wilt wegrijden, gaat het lampje uit en
wordt de motor automatisch opnieuw gestart
(START-stand).
knippert
enkele
seconden
en gaat
vervolgens uit. dat de STOP-stand tijdelijk
niet beschikbaar is.
of
dat de START-stand
automatisch is ingeschakeld.
Zie in rubriek 3 het gedeelte "Stop & Start".
VOORDAT u GAAT RIJDEN
3
