120)Zvedák slouží výhradně k výměně kol
na vozidle, s nímž je dodáván. V žádném
případě se nesmí používat k jiným účelům,
např. ke zvedání vozidla jiného modelu. Je
zakázáno jej používat pro opravy pod
vozidlem. Nesprávným umístěním zvedáku
může dojít ke spadnutí vozidla. Nepoužívejte
zvedák pro zvedání vyšších hmotností než
těch, které jsou uvedeny na jeho štítku. Na
dojezdové rezervní kolo nelze nasadit
sněhové řetězy. Jestliže tedy píchnete přední
pneumatiku (hnací kolo) a je třeba nasadit
řetězy, je třeba přemontovat dopředu kolo
ze zadní nápravy a dojezdové rezervní kolo
nasadit namísto něho. Vpředu tak budete mít
dvě hnací kola normálního rozměru, na něž
bude možné sněhové řetězy nasadit.
121)Nesprávná montáž krytu kola může
způsobit, že za jízdy odpadne. V žádném
případě neupravujte plnicí ventil
pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a rezervním kole (viz kapitolu "Technické
údaje).122)Zvedák je nářadí vyvinuté a
zkonstruované jen pro výměnu kola při
proděravění či jiném poškození pneumatiky
vozidla, s nímž je dodaný, nebo vozidla
stejného modelu. V žádném případě se nesmí
používat pro jiné účely, např. pro zvedání
vozidla jiného modelu či jiných předmětů. V
žádném případě se nesmí používat pro
údržbu či opravy pod vozidlem nebo při
výměně letních pneumatik za zimní a
naopak. V žádném případě nelezte pod
zvednuté vozidlo. Pokud by bylo třeba
pracovat pod vozidlem, obraťte se na
autorizovaný servis Alfa Romeo.
Nesprávným umístěním zvedáku může
vozidlo spadnout: zvedák nasazujte jen do
vyznačených míst. Nepoužívejte zvedák pro
zvedání vyšších hmotností než těch, jež jsou
uvedeny na jeho štítku. Se zvednutým
vozidlem nestartujte v žádném případě
motor. Zvednutím vozidla více, než je třeba,
se může narušit stabilita všeho a hrozí i
prudký pád vozidla. Takže vozidlo zvedněte
jen v míře nezbytné pro nasazení rezervního
kola.
UPOZORNĚNÍ
35)Otáčejte klikou, ujistěte se, že jí lze
otáčet volně, aniž si odřete ruku třením o
zem. Zranění mohou způsobit i části zvedáku
v pohybu (“šroubovice” a klouby): vyhněte se
kontaktu s nimi. Pokud se zamažete
mazacím tukem, pečlivě se očistěte.
36)Zajeďte co nejdříve do autorizovaného
servisu Alfa Romeo a nechejte zkontrolovat
utažení upevňovacích šroubů kola.
SADA "Fix&Go Automatic"
37) 38)
Je umístěna v zavazadlovém prostoru
(kontejner se sadou závisí na verzi
vozidla).
Součástí sady je i šroubovák a tažné oko.
Sada dále obsahuje:
nádobku 4 obr. 95 s těsnicí hmotou s
plnicí hadičkou 1 a nálepkou 3 s textem
“max. 80 km/h”, kterou je nutno po
opravě pneumatiky nalepit na dobře
viditelné místo (např. na přístrojovou
desku);
kompresor 2 s manometrem a
přípojkami;
příbalový leták s pokyny o použití sady
na rychlou opravu, jenž je nutno posléze
předat technikům, kteří budou s takto
95A0K0516C
112
V NOUZI123)

V této kapitole je uvedeno a doloženo údaji, tabulkami a grafy vše
užitečné proto, aby bylo jasné, jak je vaše vozidlo uděláno a jak
funguje. Pro fanouška, technika, ale i prostě pro toho, kdo chce
poznat své vozidlo do sebemenšího detailu.
TECHNICKÉ ÚDAJE
IDENTIFIKAČNÍ ÚDAJE . . ........................146
SOUHRNNÝ ŠTÍTEK S IDENTIFIKAČNÍMI ÚDAJI ...........146
ČÍSLO PODVOZKU............................147
ZNAČENÍ MOTORU............................147
MOTOR....................................148
KOLA.....................................154
ROZMĚRY..................................156
HMOTNOSTI . . . . . . . .........................157
NÁPLNĚ...................................160
KAPALINY A MAZIVA...........................164
VÝKONY...................................167
SPOTŘEBA PALIVA . ...........................168
EMISE CO2 . . . ..............................170
POKYNY PRO NAKLÁDÁNÍ S VOZIDLEM NA KONCI
ŽIVOTNOSTI . . . . . . . . ........................171

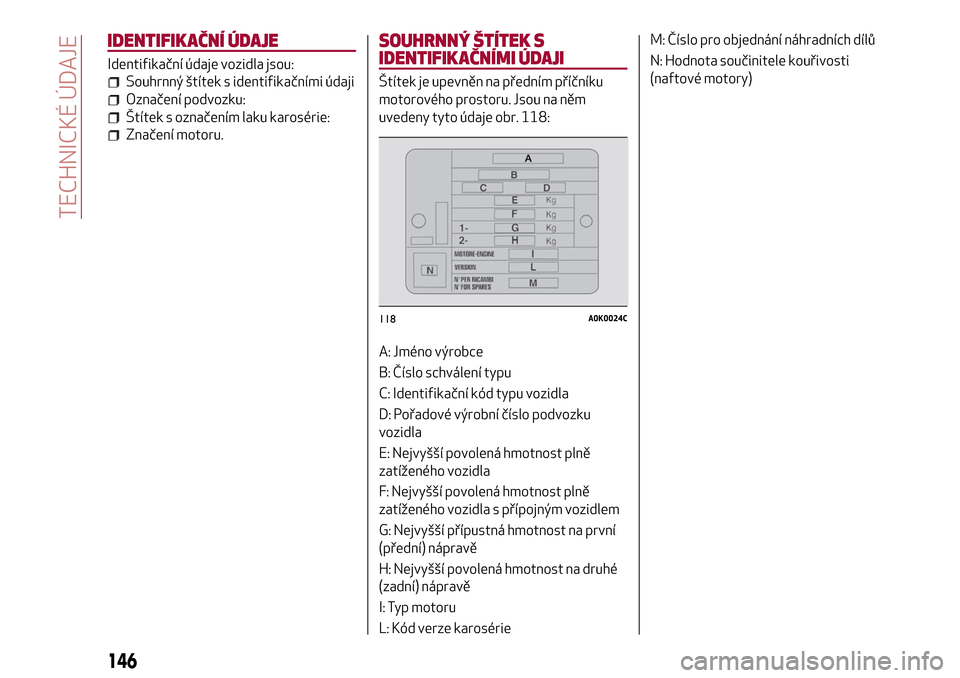

IDENTIFIKAČNÍ ÚDAJE
Identifikační údaje vozidla jsou:
Souhrnný štítek s identifikačními údaji
Označení podvozku:
Štítek s označením laku karosérie:
Značení motoru.
SOUHRNNÝ ŠTÍTEK S
IDENTIFIKAČNÍMI ÚDAJI
Štítek je upevněn na předním příčníku
motorového prostoru. Jsou na něm
uvedeny tyto údaje obr. 118:
A: Jméno výrobce
B: Číslo schválení typu
C: Identifikační kód typu vozidla
D: Pořadové výrobní číslo podvozku
vozidla
E: Nejvyšší povolená hmotnost plně
zatíženého vozidla
F: Nejvyšší povolená hmotnost plně
zatíženého vozidla s přípojným vozidlem
G: Nejvyšší přípustná hmotnost na první
(přední) nápravě
H: Nejvyšší povolená hmotnost na druhé
(zadní) nápravě
I: Typ motoru
L: Kód verze karosérieM: Číslo pro objednání náhradních dílů
N: Hodnota součinitele kouřivosti
(naftové motory)
118A0K0024C
146
TECHNICKÉ ÚDAJE

HMOTNOSTI
Hmotnosti 1.4 Turbo Benzina 1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90%abez
příplatkové výbavy)1280 1290 1305
Užitečná hmotnost včetně řidiče
(***)505 505 505
Nejvyšší povolená hmotnost
(****)
– přední náprava 1100 1100 1100
– zadní náprava 850 850 850
– celkem 1785 1795 1810
Přípojná hmotnost (kg)
– brzděné přípojné vozidlo 1300 1300
1300 / 0
(****)
– nebrzděné přívěsné vozidlo 500 500 500
Maximální hmotnost na střeše 50 50 50
Max. zatížení na kouli tažného zařízení (s
brzděným přívěsem)60 60 60
(*) Verze s manuální převodovkou
(**) Verze s převodovkou Alfa TCT
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná
hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(****) Země s teplým vlhkým podnebím
157

Hmotnosti1.4 Turbo Benzín/LPG
120 k1750 Turbo Benzín
240 k TCT(*)1.6 JTDM(**)
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)1317 1320 1310
Užitečná hmotnost včetně řidiče
(***)503 535 540
Nejvyšší povolená hmotnost
(****)
– přední náprava 1100 1100 1100
– zadní náprava 890 850 850
– celkem 1820 1855 1850
Přípojná hmotnost (kg)
– brzděného 1300 1000 1300
– nebrzděného 500 500 500
Maximální hmotnost na střeše 50 50 50
Max. zatížení na kouli tažného zařízení (s brzděným
přívěsem)60 60 60
(*) U příslušné verze vozidla
(**) Verze s manuální převodovkou
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná
hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
dodržel nejvyšší povolené zatížení.
158
TECHNICKÉ ÚDAJE

Hmotnosti 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)1320 1320 1335
Užitečná hmotnost včetně řidiče
(***)540 540 540
Nejvyšší povolená hmotnost
(****)
– přední náprava 1100 1100 1100
– zadní náprava 850 850 850
– celkem 1860 1860 1875
Přípojná hmotnost (kg)
– brzděné přípojné vozidlo 600 1300 600
– nebrzděné přívěsné vozidlo 500 500 500
Maximální hmotnost na střeše 50 50 50
Max. zatížení na kouli tažného zařízení (s brzděným
přívěsem)60 60 60
(**) Verze s převodovkou Alfa TCT
(*) Verze s manuální převodovkou
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná
hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
dodržel nejvyšší povolené zatížení.
159
