2017 Alfa Romeo Giulietta Návod k obsluze (in Czech)

VÝMĚNA POJISTEK
VŠEOBECNÉ INFORMACE
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
Pojistky vyndávejte kleštičkami, které se
nacházejí na vnitřní straně víka
pojistkové skříňky v motorovém prostoru
(pokyny pro demontáž víka viz
“Pojistková skříňka v motorovém
prostoru”).
VERZE S AUTOMATICKOU
PŘEVODOVKOU "ALFA TCT"
(u příslušné verze vozidla)
Součásti automatické převodovky Alfa
TCT chrání specifické pojistky. Pro
případnou výměnu se obraťte na
autorizovaný servis Alfa Romeo.
POJISTKOVÁ SKŘÍŇKA
Pojistky jsou umístěny ve třech
pojistkových skříňkách: jedna je v
motorovém prostoru, druhá pod palubní
deskou a třetí v zavazadlovém prostoru.
Pojistková skříňka v motorovém
prostoru
Nachází se vedle baterie obr. 83: Pro
přístup k pojistkám vyšroubujte šrouby 1
obr. 82 a sejměte víko 2.Elektrické spotřebiče jištěné příslušnou
pojistkou jsou uvedeny na vnitřní straně
víka.
Po výměně pojistky zkontrolujte, zda je
řádně zavřené víko 2 pojistkové skříňky.
82A0K0525C
83A0K0231C
103

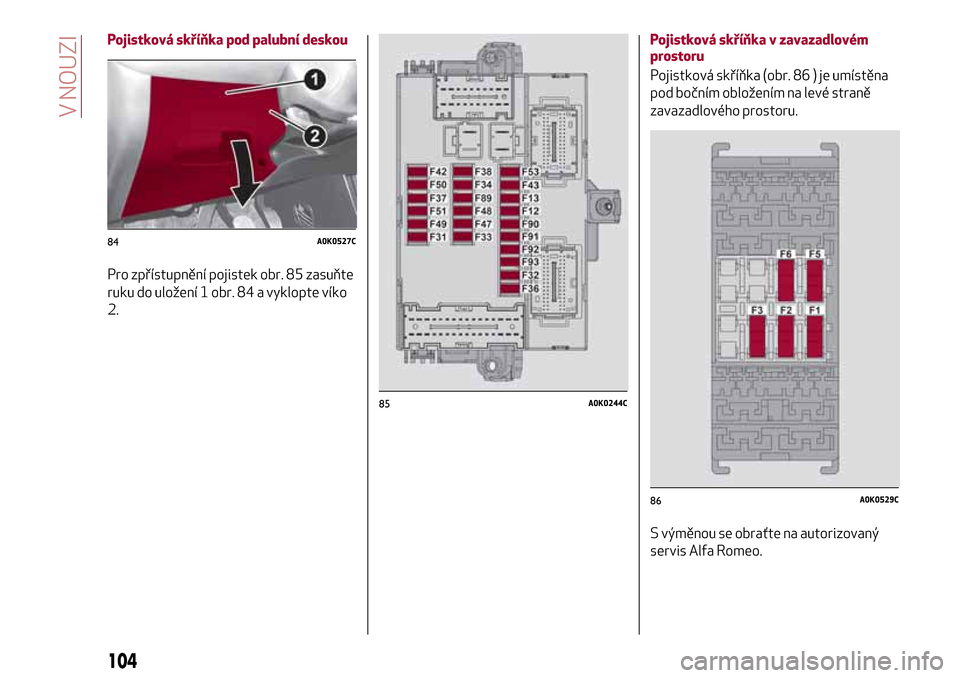

Pojistková skříňka pod palubní deskou
Pro zpřístupnění pojistek obr. 85 zasuňte
ruku do uložení 1 obr. 84 a vyklopte víko
2.Pojistková skříňka v zavazadlovém
prostoru
Pojistková skříňka (obr. 86 ) je umístěna
pod bočním obložením na levé straně
zavazadlového prostoru.
S výměnou se obraťte na autorizovaný
servis Alfa Romeo.
84A0K0527C
85A0K0244C
86A0K0529C
104
V NOUZI

Pojistková skříňka pod palubní deskouobr. 85
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Pravý dálkový světlometF91 7.5
Levý dálkový světlometF90 7.5
Pravé potkávací světlo (u verzí s halogenovými světlomety) F12 7.5
Levé potkávací světlo (u verzí s halogenovými světlomety) F13 7.5
Pravé potkávací světlo (u verzí se světlomety Bi-Xenon) F12 15
Levé potkávací světlo (u verzí se světlomety Bi-Xenon) F13 15
Pravý světlomet do mlhyF93 7.5
Levý světlomet do mlhyF92 7.5
Svítidlo v zavazadlovém prostoru/Svítidlo u sluneční clony/Svítidlo v odkládací
skříňce/Přední a zadní stropní svítidloF32 10
Různé spotřebičeF31 5
Zadní elektrické ovládání (levé okno) F33 20
Zadní elektrické ovládání (pravé okno) F34 20
+30F36 10
Různé spotřebičeF37 7.5
Zamykání, centrálníF38 20
Napájení jednotky Body Computer F42 5
Dvousměrné čerpadlo ostřikovače skla F43 20
Elektrické ovládání předního okna (strana řidiče) F47 20
Elektrický ovládač předního okna (strana spolucestujícího) F48 20
Různé spotřebičeF49 5
105

JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Různé spotřebičeF50 7.5
Různé spotřebičeF51 5
+30F53 7.5
106
V NOUZI

Pojistková skříňka v motorovém prostoruobr. 83
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Napájení čerpadla ostřikovače světlometů F09 30
KlaksonF10 15
Kompresor klimatizaceF19 7.5
Vyhřívané zadní oknoF20 30
Palivové čerpadloF21 15
Zapalovač cigaret/proudová zásuvka F85 20
Proudová zásuvka 12V v zavazadlovém prostoru F86 20
Snímač stavu nabití baterie IBS pro systém Start&Stop F87 5
Rozmrazování vnějších zrcátek F88 7.5
107

Pojistková skříňka v zavazadlovém prostoruobr. 86
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Posunování předního levého sedadla F1 15
Posunování předního pravého sedadla F2 15
Elektrické střešní oknoF3 15
Vyhřívání předních sedadelF5 15
Zesilovač BOSE + subwooferF6 20
UPOZORNĚNÍ
33)Nikdy nenahrazuje spálenou pojistku kovovými drátky nebo podobným materiálem.
34)Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku a motory stíračů skel.
POZOR
112)Jestliže se nová pojistka vzápětí znovu přeruší, obraťte se na autorizovaný servis Alfa Romeo.
113)Pojistku nevyměňujte za pojistku s vyšší proudovou hodnotou: NEBEZPEČÍ POŽÁRU.
114)Pokud zasáhne některá hlavní pojistka (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný servis Alfa Romeo.
115)Před výměnou pojistky zkontrolujte, že je zapalování přepnuté na STOP, klíček vytažený ze zapalování, pokud se jedná o mechanický klíček,
všechny spotřebiče jsou vypnuté a/nebo odpojené.
116)Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém airbagů, brzdová soustava), systémů pohonné jednotky (systém motoru,
systém převodovky) nebo systému řízení, obraťte na autorizovaný servis Alfa Romeo.
108
V NOUZI

VÝMĚNA KOLA
ZVEDÁK
117) 118) 119) 120) 121) 122)
Důležité:
zvedák váží 1,76 kg;
zvedák není třeba seřizovat;
zvedák se nedá opravit; vadný zvedák
je nutno nahradit jiným originálním
zvedákem;
na zvedák se nesmí montovat žádné
jiné nářadí než ovládací klika.
Údržba zvedáku:
zabraňte usazování nečistot na
“šroubovici”;
“šroubovici” často mažte;
zvedák v žádném případě neupravujte.
Podmínky, kdy se zvedák nesmí používat:
teploty pod -40 °C
v písčitém či bahnitém terénu
na nerovném terénu
na vozovce s velkým sklonem
za extrémních klimatických jevů:
bouřka, tajfun, cyklon, sněžná bouře,
průtrž mračen, atd.
v případném kontaktu s motorem nebo
pro opravy pod vozidlem
na plavidlech.
Postup při výměně kola:
zastavte vozidlo v místě, které
nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků a
umožňuje kolo bezpečně vyměnit. Pokudmožno, postavte vozidlo na rovný a
dostatečně pevný podklad;
vypněte motor, zatáhněte parkovací
brzdu a zařaďte první rychlostní stupeň
nebo zpátečku. Před vystoupením z
vozidla si oblékněte reflexní vestu
(povinnost ze zákona);
otevřete zavazadlový prostor,
zvedněte nahoru obložení zatažením za
pásek;
klíčem 1 obr. 87, který se nachází v
kontejneru s nářadím, vyšroubujte
zajišťovací mechanismus, vyjměte
kontejner s nářadím 2 a postavte jej k
vyměňovanému kolu; pak vyndejte
rezervní kolo 3;
klíčem 1 obr. 88 povolte upevňovací
šrouby asi o jednu otáčku. Verze se
slitinovými ráfky: zatřeste vozidlem, aby
se usnadnilo oddělení ráfku od náboje
kola;
umístěte zvedák pod vozidlo, blízko ke
kolu, které se má vyměnit. U verzí, které
jsou vybaveny plastovým
aerodynamickým krytem, dávejte pozor,
ať jej nepoškodíte;
zařízením 1 obr. 89 nastavte
roztáhněte zvedák tak, aby se jeho horní
část zasunula řádně do podélníku v místě
vyznačeném šipkou
obr. 89. Zvedací
body 3 jsou vyznačené na obr. 90.
87A0K0649C
88A0K0650C
89A0K0651C
109

upozorněte osoby nacházející se
případně v blízkosti, že bude vozidlo
zvednuto; je třeba se nedržet v těsné
blízkosti vozidla a hlavně se jej
nedotýkat, dokud nebude znovu na zemi;
kliku 2 obr. 89 zasuňte do uložení na
zařízení 1 a zvedákem nadzvedněte
vozidlo o několik centimetrů;
35)
u verzí s kryty kol vyšroubujte čtyři
upevňovací šrouby, poté vyšroubujte
pátý šroub a stáhněte kolo;
zkontrolujte, zda se na styčných
plochách rezervního kola a náboje
nenacházejí nečistoty, které by mohly
způsobit povolení upevňovacích šroubů;
nasaďte rezervní kolo a zašroubujte
první šroub na dva závity do otvoru, který
je nejblíže u ventilu;
klíčem 1 obr. 87 zašroubujte
upevňovacích šrouby na doraz;
otáčejte klikou 2 obr. 89 zvedáku tak,aby se vozidlo spustilo dolů. Vytáhněte
zvedák;
klíčem 1 obr. 87 zašroubujte šrouby
střídavě křížem na doraz a v číselném
pořadí uvedeném na obr. 91;
při výměně kola se slitinovým ráfkem
doporučujeme je umístit obráceně tak,
aby ozdobná část směřovala nahoru.
Zajistěte co nejdříve, aby bylo nasazeno
zpět normální kolo, protože to je větší než
rezervní kolo a po umístění do prostoru
na rezervní kolo v zavazadlovém prostoru
způsobuje nerovnost ložné plochy.
36)
DEMONTÁŽ SUBWOOFERU (verze s
HI-FI Bose)
(u příslušné verze vozidla)
UPOZORNĚNÍ Následující postup platí
pouze pro vozidla se zvukovou
aparaturou Hi-Fi Bose se subwooferem
(u příslušné verze vozidla).
Subwoofer a rezervní kolo
U některých verzí vozidla se nářadí na
výměnu kola může nacházet v kontejneru
na levé straně zavazadlového prostoru
(viz obr. 92 ).
Zvedák se může nacházet v brašně na
levé straně zavazadlového prostoru.
Postup při výměně subwooferu:
otevřete zavazadlový prostor,
zvedněte nahoru obložení zatažením za
pásek a odstraňte výplň zavazadlového
prostoru
90A0K0904C
91A0K0040C92A0K0235C
110
