SEZNAMTE SE SE SVÝM VOZEM
Důvěrné seznámení se s vaším vozem
začíná právě zde.
Příručka, kterou právě čtete, jednoduše
a jasně popisuje, jak jsou prvky a
systémy koncipovány a jak fungují.
Proto doporučujeme číst tuto příručku,
když jste pohodlně usazeni v sedadle,
abyste si ihned mohli prohlédnout, co je
zde aktuálně popisováno.PALUBNÍ DESKA..............8
Klíčky.....................9
SPÍNAČ ZAPALOVÁNÍ..........11
INTELIGENTNÍ SYSTÉM
BEZKLÍČOVÉHO VSTUPU.......14
BEZPEČNOSTNÍ ALARM VOZIDLA .14
DVEŘE...................16
SEDADLA..................19
OPĚRKY HLAVY.............21
VOLANT...................22
ZRCÁTKA..................22
VNĚJŠÍ SVĚTLA..............24
STĚRAČE / OSTŘIKOVAČE ČELNÍHO
SKLA....................28
OVLÁDACÍ SYSTÉM KLIMATIZACE .30
ELEKTRICKY OVLÁDANÁ OKNA . . .36
VNITŘNÍ VÝBAVA.............37
VÍKO ZAVAZADLOVÉHO
PROSTORU................38
KAPOTA..................41
SKLÁDACÍ STŘECHA (SOFT TOP) . .42
7

VOLANT
SEŘÍZENÍ VOLANTU
34) 35) 36)
Nastavení úhlu volantu:
zastavte vozidlo a stlačte dolů
zamykací / odemykací páku 1
obr. 12 pod volantovým hřídelem;
nastavte volant do požadované
polohy, pak zamkněte hřídel zatlačením
páky nahoru;
než se s vozidlem rozjedete,
zatlačením volantu nahoru a dolů se
ujistěte, zda je řádně upevněný.
POZOR
34)Polohu volantu smíte nastavovat jedině
v případě, že vozidlo stojí a motor je
vypnutý. Je nebezpečné nastavovat polohu
volantu za jízdy vozidla. Pohybem volantu
by mohl řidič prudce zatočit doleva či
doprava. To může vést ke ztrátě kontroly
nad vozidlem či dopravní nehodě.
35)Je přísně zakázáno provádět jakékoli
poprodejní úpravy systému řízení či sloupku
řízení (např. instalovat zařízení na ochranu
před odcizením). Mohlo by to nepříznivě
ovlivnit výkonnost a bezpečnost vozidla,
zrušit platnost záruky a dostat ho do
rozporu se schváleným typem.
36)Před opuštěním vozidla VŽDY
zatáhněte ruční brzdu, srovnejte kola,
zařaďte první převodový stupeň, pokud
stojíte do kopce, nebo zpátečku, když
stojíte z kopce. Pokud je vozidlo
zaparkováno na prudkém svahu,
doporučuje se kola podložit klíny nebo
kameny. Po opuštění vozidla vždy
zamkněte dveře stisknutím tlačítka na
klíčku.
ZRCÁTKA
VNĚJŠÍ ZRCÁTKA
37)
Širokoúhlé zrcátka na straně řidiče
Na ploše širokoúhlého zrcátka na
straně řidiče jsou dvě zaoblení
rozdělená linií 1 obr. 13 na vnější a
vnitřní oblast.
Vnitřní oblast je standardní konvexní
zrcátko; vnější oblast umožňuje
širokoúhlý výhled v tom samém rozpětí.
Díky této kombinaci máte větší jistotu
při přejíždění do jiného jízdního pruhu.
Předměty odrážející se ve vnější oblasti
jsou ve skutečnosti dále než předměty
ve vnitřní oblasti.
1204050101-12A-001AB
1304060101-12A-001AB
22
SEZNAMTE SE SE SVÝM VOZEM

VNITŘNÍ ZRCÁTKO DEN /
NOC
39)
Nastavení zpětného zrcátka
Před jízdou nastavte zpětné zrcátko
obr. 14 do středu výhledu zadním
oknem.
Snížení odlesku od světlometů
Nastavte zrcátko s denní / noční
páčkou do denní polohy.
Páčku 1 obr. 15 zatlačte do polohy pro
jízdu za dne (poloha A).
Pro snížení odlesků od světlometů
vozidel jedoucích za vámi zatlačte
páčku zpět (poloha B).
ELEKTRICKÁ ZRCÁTKA
Zapalování musí být v poloze ACC či
ON.
Pro seřízení postupujte takto:
otočením spínače zrcátka doleva 1
obr. 16 (L = left) či doprava 2 (R = right)
zvolte levé nebo pravé postranní
zrcátko;
stiskněte spínač zrcátka příslušným
směrem.
Po nastavení zrcátka zablokujte ovladač
otočením spínače do prostřední polohy
0, aby se znemožnil nevyžádaný pohyb
zrcátka.
SKLOPNÁ ZRCÁTKA
38)
Sklopte zpětné zrcátko dozadu
obr. 17 na líc s vozidlem.
1404060102-ADJ-001AB
1504060102-MAN-002AB1604060101-L73-073AB
1704060101-12R-001AB
23

POZOR
37)Před změnou jízdního pruhu se
nezapomeňte podívat přes rameno. Je
nebezpečné přejíždět do jiného pruhu
pouze s odhadem vzdálenosti vozidla podle
konvexního zrcátka. Můžete způsobit
vážnou dopravní nehodu. To, co vidíte v
konvexním zrcátku, je blíže, než se zdá.
38)Než se s vozidlem rozjedete, přestavte
vnější zpětná zrcátka do jízdní polohy: jízda
se sklopenými zrcátky je nebezpečná.
Budete mít omezený výhled dozadu a
můžete způsobit vážnou dopravní nehodu.
39)Nenakládejte do vozidla náklad či jiné
předměty výše než opěradla sedadla:
takové naložení náklad či jiných předmětů
je nebezpečné. Můžete znemožnit výhled
zadním zpětným zrcátkem, což může při
přejíždění z pruhu do pruhu způsobit střet s
jiným vozidlem.
VNĚJŠÍ SVĚTLA
SVĚTLOMETY
Otočením spínače 1 obr. 18 zapnete či
vypněte světlomety, další vnější světla a
osvětlení palubní desky.
Když je spínač světlometů přepnutý do
polohy
nebo, rozsvítí se
kontrolka
rozsvícení světel na
přístrojovém panelu.S automatickým ovládáním světel
Když je spínač světlometů přepnutý do
polohyAUTO,pak se kontrolka
rozsvícení světel na přístrojovém panelu
rozsvítí / zhasne podle automatického
zapnutí / vypnutí světlometů.
UPOZORNĚNÍ Pokud to není nutné z
bezpečnostních důvodů, nenechávejte
s vypnutým motorem světla rozsvícená,
aby se nevybíjela baterie.
1805030101-121-001AB
24
SEZNAMTE SE SE SVÝM VOZEM

STARTOVÁNÍ
MOTORU
130) 131) 132)
24)
Před nastartováním motoru si seřiďte
sedadlo, vnitřní zpětná zrcátka, vnější
zrcátka a správně si upravte
bezpečnostní pás.
Při startování motoru nikdy nešlapejte
na plynový pedál.
Postup startování najdete v odstavci
„Startování motoru“ v kapitole „Poznej
svoje vozidlo“.
ZASTAVENÍ MOTORU
Postupujte takto:
zaparkujte vozidlo tak, aby nebránilo
okolnímu provozu; zařaďte převodový
stupeň (verze s manuální převodovkou)
nebo přesuňte volicí páku do polohy P
(parkování) (verze s automatickou
převodovkou);
když je motor ve volnoběhu, vypněte
zapalování.
POZOR
130)Motor běžící v uzavřených prostorech
představuje nebezpečí. Motor potřebuje
k provozu kyslík a uvolňuje oxid uhličitý,
oxid uhelnatý a další jedovaté plyny.131)Posilovač brzd není aktivní, dokud
není nastartován motor. Proto je nutné při
vypnutém motoru sešlapovat brzdový
pedál mnohem větší silou než obvykle.
132)Motor nestartujte roztahováním,
tlačením nebo jízdou ze svahu. Tyto
manévry mohou poškodit katalyzátor.
UPOZORNĚNÍ
24)Rychlé sešlápnutí plynového pedálu
před vypnutím motoru nemá absolutně
žádný praktický účel; zbytečně se při něm
spotřebovává palivo a poškozuje se motor.
PARKOVÁNÍ
Při opuštění vozidla vždy vytáhněte klíč
ze zapalování a vezměte si jej s sebou.
Při parkování a opouštění vozidla
postupujte takto:
zařaďte rychlostní stupeň (jedničku
při stání z kopce nebo zpátečku při
stání do kopce) a stočte kola do strany;
vypněte motor a zabrzděte parkovací
brzdu.
Při parkování do prudkého kopce
zajistěte kolo klínem nebo kamenem.
Verze s automatickou převodovkou:
před uvolněním brzdového pedálu
počkejte, až se zobrazí písmeno P.
UPOZORNĚNÍ NIKDY neopouštějte
vozidlo s převodovkou v neutrálu (nebo
u verzí s automatickou převodovkou
před přestavením řadicí páky na P).
110
STARTOVÁNÍ A PROVOZ

POPIS PROUD POJISTKY CHRÁNĚNÁ SOUČÁST
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 P.VÝSTUP 15 A Zásuvky příslušenství
F06 — — —
F07 AT IND 7,5 A Indikátor řazení AT (je-li součástí výbavy)
F08 ZRCADLO 7,5 A Elektricky ovládaná zrcátka
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 P.OSTŘIKOVAČ 15 A Ostřikovač čelního skla
F12 P.OKNO 30 A Elektricky ovládaná okna
F13 — — —
F14 SRS2/ESCL 15 A Elektronický zámek řízení
F15VYHŘÍVÁNÍ
SEDADEL20 A Vyhřívání sedadel
F16 M.DEF 7,5 A —
147

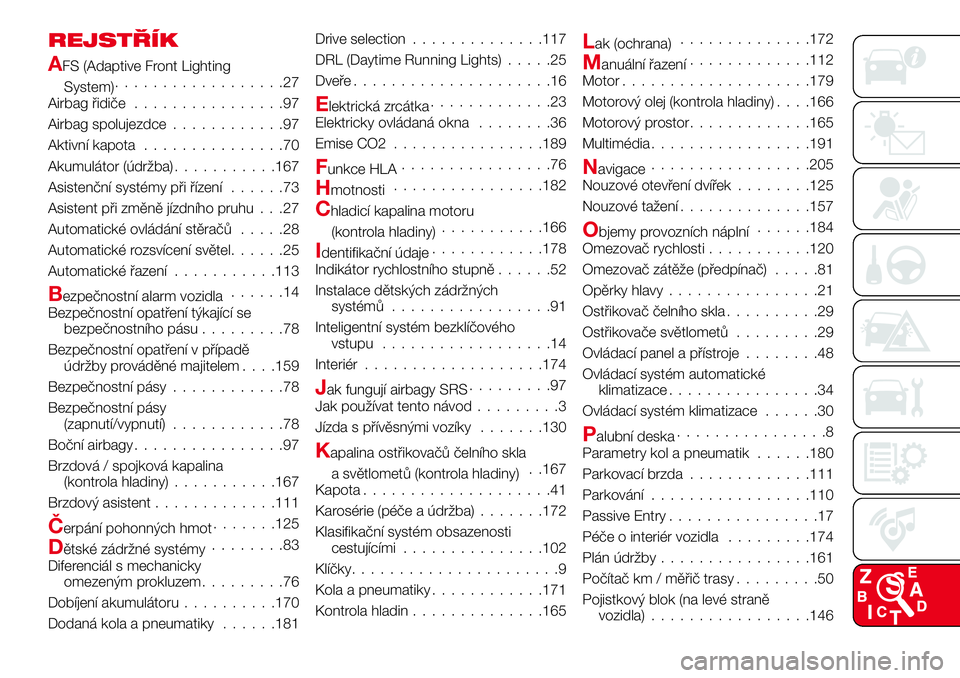

REJSTŘÍK
AFS (Adaptive Front Lighting
System)..................27
Airbag řidiče................97
Airbag spolujezdce............97
Aktivní kapota...............70
Akumulátor (údržba)...........167
Asistenční systémy při řízení......73
Asistent při změně jízdního pruhu . . .27
Automatické ovládání stěračů.....28
Automatické rozsvícení světel......25
Automatické řazení...........113
Bezpečnostní alarm vozidla......14
Bezpečnostní opatření týkající se
bezpečnostního pásu.........78
Bezpečnostní opatření v případě
údržby prováděné majitelem. . . .159
Bezpečnostní pásy............78
Bezpečnostní pásy
(zapnutí/vypnutí)............78
Boční airbagy................97
Brzdová / spojková kapalina
(kontrola hladiny)...........167
Brzdový asistent.............111
Čerpání pohonných hmot.......125
Dětské zádržné systémy........83
Diferenciál s mechanicky
omezeným prokluzem.........76
Dobíjení akumulátoru..........170
Dodaná kola a pneumatiky......181Drive selection..............117
DRL (Daytime Running Lights).....25
Dveře.....................16
Elektrická zrcátka.............23
Elektricky ovládaná okna........36
Emise CO2................189
Funkce HLA................76
Hmotnosti................182
Chladicí kapalina motoru
(kontrola hladiny)...........166
Identifikační údaje............178
Indikátor rychlostního stupně......52
Instalace dětských zádržných
systémů.................91
Inteligentní systém bezklíčového
vstupu..................14
Interiér...................174
Jak fungují airbagy SRS.........97
Jak používat tento návod.........3
Jízda s přívěsnými vozíky.......130
Kapalina ostřikovačů čelního skla
a světlometů (kontrola hladiny). .167
Kapota....................41
Karosérie (péče a údržba).......172
Klasifikační systém obsazenosti
cestujícími...............102
Klíčky......................9
Kola a pneumatiky............171
Kontrola hladin..............165
Lak (ochrana)..............172
Manuální řazení.............112
Motor....................179
Motorový olej (kontrola hladiny). . . .166
Motorový prostor.............165
Multimédia.................191
Navigace.................205
Nouzové otevření dvířek........125
Nouzové tažení..............157
Objemy provozních náplní......184
Omezovač rychlosti...........120
Omezovač zátěže (předpínač).....81
Opěrky hlavy................21
Ostřikovač čelního skla..........29
Ostřikovače světlometů.........29
Ovládací panel a přístroje........48
Ovládací systém automatické
klimatizace................34
Ovládací systém klimatizace......30
Palubní deska................8
Parametry kol a pneumatik......180
Parkovací brzda.............111
Parkování.................110
Passive Entry................17
Péče o interiér vozidla.........174
Plán údržby................161
Počítač km / měřič trasy.........50
Pojistkový blok (na levé straně
vozidla).................146

Pojistkový blok (v motorovém
prostoru)................143
Pojistky (na levé straně vozidla). . . .141
Pojistky (pod kapotou).........142
Pokyny pro manipulaci s vozidlem
na konci životnosti..........190
Poloha pro instalaci dětské
sedačky.................86
Polohy startovacího tlačítka.......11
Polohy volicí páky............113
Postup nabíjení akumulátoru.....170
Postup tankování............125
Pravidelné kontroly (plánovaný
servis)..................160
Provoz vozidla za náročných
podmínek (plánovaný servis). . . .160
Provozní náplně a maziva.......185
Přední světlomety do mlhy.......26
Předpínač bezpečnostních pásů a
systémy pro omezování zátěže.......................81
Předpínače.................81
Předpínače bezpečnostního pásu.......................97
Přídavný zádržný systém (SRS) -
Airbag...................95
Přídavný zámek DEAD LOCK......16
Rádio 3”.................193
RÁDIO 7”.................199
Ráfky a pneumatiky...........180
Rotace pneumatik (doporučení) . . .171
Rozměry..................183
Sada na opravu pneumatik......148
Sedadla...................19
Sedadla (manuální nastavení)......19
Sedadla a látkové díly (čištění). . . .175
Skládací střecha (Soft Top).......42
Sklápěcí střecha (sklopení).......42
Sněhové řetězy..............171
Spínač INFO................51
Spínač zapalování.............11
SPORT mode...............117
Spotřeba paliva..............188
Startování motoru..........11,110
Startování pomocí kabelů.......153
Startování pomocí kabelů
(postup).................154
Stěrače čelního skla............28
Stěrače/ostřikovače čelního skla....28
Světelná výstraha.............25
Světlomety...............24,25
Světlomety s funkcí Coming
home...................25
Symboly....................3
Systém ABS................69
Systém bezklíčového vstupu.......9
Systém DSC................69
Systém imobilizéru............14
Systém ovládání manuální
klimatizace................32
Systém parkovacího senzoru.....123Systém rámku řazení
(automatická převodovka).....114
Systém SBA (Výstraha zapnutí
bezpečnostních pásů).........81
Systém signalizace nouzového
zastavení................132
Systémy aktivní bezpečnosti......69
Systémy na ochranu cestujících....77
Tažení vozidla..............155
TCS (Traction Control System).....69
Tempomat.................117
Tipy, kontroly a všeobecné
informace................192
Toto si pozorně pročtěte..........2
TPMS (systém sledování tlaku v
pneumatikách).............73
Trvalé sledování.............108
Typy dětských zádržných systémů.......................85
Údržba laku...............173
Uložení nářadí..............148
Upozornění zobrazovaná na
displeji..................67
Uzávěr palivové nádrže.........125
Varovné kontrolky a upozornění....53
Vhodný zádržný dětský systém
podle polohy sedadla.........87
Víko zavazadlového prostoru......38
Víko zavazadlového prostoru
(otevření).................38
Vnější světla.................24
Vnější zrcátka................22
REJSTŘÍK
