2017 Abarth 124 Spider pneumatiky

jestliže se na vozidlo, zejména v
oblasti kol, nalepí nadměrné množství
sněhu či ledu;
při vybití baterií v senzorech tlaku v
pneumatikách;
při používání kol bez nainstalovaných
senzorů tlaku v pneumatikách;
při používání pneumatik s ocelovými
výztuhami bočnic;
po nasazení řetězů na pneumatiky.
Pneumatiky a kola
UPOZORNĚNÍ Při kontrole nebo úpravě
tlaků vzduchu v pneumatikách
nevyvíjejte nadměrnou sílu dřík kolové
jednotky. Dřík by se mohl poškodit.
Výměna pneumatik a kol
Následující postupy umožňují systému
TPMS detekovat jedinečný ID kódu
signálu senzoru tlaku v pneumatice při
výměně pneumatik či kol, jako např.
letních pneumatik za zimní a naopak.
UPOZORNĚNÍ Každý senzor tlaku v
pneumatice má jedinečný ID kódu
signálu. Aby mohl systém TPMS
pracovat, je nutno do něho zapsat kód
signálu. Nejjednodušší způsob, jak tak
učinit, je si nechat pneumatiky vyměnit
u autorizovaného servisu Abarth, kde
zajistí i zápis ID kódu signálu.
Po výměně pneumatik u
autorizovaného servisu Abarth: jestliže
autorizovaný servis Abarth vyměnípneumatiky vašeho vozidla, zapíše ID
kódu signálu tlaku v pneumatice.
Jestliže si pneumatiky budete měnit
sami nebo vám je bude měnit někdo
jiný, musíte ID kódu signálu zapsat do
systému TPMS takto:
po výměně pneumatik přepněte
zapalování na ON, pak zpět na ACC
nebo OFF;
počkejte asi 15 minut;
po asi 15 minutách jeďte s vozidlem
rychlostí nejméně 25 km/h po dobu
10 minut: ID kódu signálu od senzoru
tlaku v pneumatice se zapíše
automaticky.
UPOZORNĚNÍ Jestliže se s vozidlem
rozjedete dříve než asi za 15 minut od
výměny pneumatik, varovná kontrolka
se rozbliká, protože se ID kódu
signálu nemohl zapsat. Pokud se tak
stane, zaparkujte vozidlo asi na
15 minut, pak jeďte s vozidlem po dobu
10 minut, po jejichž uplynutí se zapíše
ID kódu signálu.
Výměna pneumatik a kol
UPOZORNĚNÍ Při výměně/opravě
pneumatik či kolo či obou dvou
kontaktujte autorizovaný servis Abarth:
mohly by se poškodit senzory tlaku v
pneumatikách.
UPOZORNĚNÍ Kola vašeho vozidla jsou
speciálně vyprojektována pro instalacisenzorů tlaku v pneumatikách.
Nepoužívejte neoriginální kola, jinak
nebude možné nainstalovat senzory
tlaku v pneumatikách.
Po každé výměně pneumatik či kol se
ujistěte, že byly nainstalované i senzory
tlaku v pneumatikách.
Po výměně pneumatiky či kola či obou
lze nainstalovat následující typy senzorů
tlaku v pneumatikách:
senzor tlaku se sundá ze starého
kola a nainstaluje na nové kolo;
na kole zůstane stejný senzor tlaku.
Vymění se jen pneumatika;
na nové kolo se nainstaluje nový
senzor tlaku.
UPOZORNĚNÍ Při pořízení nového
senzoru tlaku v pneumatice je nutno
zapsat ID kódu signálu od tohoto
senzoru. Ohledně zakoupení senzoru
tlaku v pneumatice a zápisu ID kódu
signálu od tohoto senzoru se poraďte s
autorizovaným servisem Abarth.
UPOZORNĚNÍ Při opětné instalaci
demontovaného senzoru tlaku v
pneumatice na kolo vyměňte izolační
průchodku (těsnění mezi tělesem
ventilu/senzorem a kolem) tohoto
senzoru.
75

zatažená, vozidlo není zcela zastavené
ani s uvolněným spojkovým pedálem.
UPOZORNĚNÍ Jakmile poskytuje Hill
Launch Assist asistenci, můžete cítit
zatuhnutí a vibrace brzdového pedálu,
což ale neznamená poruchu.
UPOZORNĚNÍ Jakmile svítí kontrolka
TCS/DSC, Hill Launch Assist nepracuje.
Postupujte podle “Kontrolky a
upozornění” v kapitole “Seznámení s
přístrojovým panelem”.
UPOZORNĚNÍ Hill Launch Assist (HLA)
se nevypne, aniž stiskem spínače DSC
OFF pro vypnutí TCS/DSC.
UPOZORNĚNÍ U vozidel s
automatickou převodovkou: Hill Launch
Assist sice nepracuje během stání na
volnoběh, ale je v činnosti funkce na
ochranu vozidla před rozjetím.
UPOZORNĚNÍ Nespoléhejte se jen na
Hill Launch Assist. Hill Launch Assist je
asistenční zařízení pro rozjezd ve svahu.
Systém je v činnosti asi dvě sekundy.
Jestliže se spolehnete jen na něj, při
rozjezdu zastaveného vozidla je
nebezpečný, protože se vozidlo může
neočekávaně uvést do pohybu (rozjet
se) a způsobit nehodu. Rozjezd vozidla
může záviset na jeho zatížení nebo zda
něco táhne. U vozidel s manuální
převodovkou se může vozidlo rozjetpodle toho, jak pracujete se spojkovým
pedálem nebo pedálem akcelerace.
Před nastartováním a rozjetím vozidla
zkontrolujte jeho okolí na bezpečnost.
POZOR
76)Přítomností TPMS není řidič zbaven
povinnosti kontrolovat tlak v pneumatikách
včetně rezervního kola a řádně pneumatiky
udržovat: systém neslouží pro signalizaci na
případnou vadu některé z pneumatik. Tlak v
pneumatikách je nutno kontrolovat, až se
pneumaticky uklidní a vychladnou. Pokud
by bylo nutno z jakéhokoli důvodu
zkontrolovat tlak v zahřátých pneumatikách,
nesnižujte ho, byť má vyšší než
předepsanou hodnotu. Pak zkontrolujte
pneumatiky znovu, až vychladnou.
77)Po výměně letních pneumatik za zimní
a naopak je nutno zkontrolovat TPMS, což
je nutno nechat provést jedině u
autorizovaného servisu Abarth.
78)Tlak v pneumatikách může kolísat v
závislosti na venkovní teplotě. Systém
může dočasně indikovat nedostatečný tlak.
V takovém případě zkontrolujte tlak ve
studených pneumatikách, a případně jej
doplňte.
SYSTÉMY NA
OCHRANU
CESTUJÍCÍCH
Nejdůležitější bezpečnostní výbava
vozidla obsahuje následující ochranné
systémy:
bezpečnostní pásy;
systém SBA (Seat Belt Alert);
opěrky hlavy;
dětské zádržné systémy;
čelní a boční airbagy.
Informace uvedené na následujících
stranách si velmi pozorně pročtěte.
Mají zásadní význam pro správné
používání ochranných systémů, aby
byla řidiči i cestujícím zaručena
bezpečnost na nejvyšší úrovni.
77

REŽIM SPORT
(je-li součástí výbavy)
DRIVE SELECTION
Drive selection je systém pro přepínání
jízdních režimů vozidla. Navolením
režimuSPORTse zlepší reakce vozidla
na zacházení s pedálem akcelerace.
UPOZORNĚNÍ RežimSPORT
nepoužívejte při jízdě po kluzkých, tzn.,
mokrých či zasněžených vozovkách.
Pneumatiky by mohly začít klouzat.
Přepínač jízdních režimů
Stiskem přepínače jízdních režimů
obr. 90 na stranu režimuSPORT
(dopředu) aktivujte jízdní režim Sport.
Zatažením za přepínač jízdních režimů
směrem—(dozadu) jízdní režim Sport
vypnete.
POZN.: Vypnutím zapalování se jízdní
režim Sport vypne.
POZN.: Jestliže pojedete na jízdní režim
Sport, vozidlo může jízdních stavů
samo podřadit nebo mírně akcelerovat.TEMPOMAT
Tempomat je elektronické asistenční
zařízení, jehož účelem je udržovat
požadovanou rychlost vozidla, aniž by
bylo nutné používat plynový pedál.
Zařízení je možné používat při
rychlostech vyšších než 25 km/h
na dlouhých a rovných úsecích suchých
silnic pouze s občasnými změnami
směru jízdy (např. na dálnicích).
Proto se toto zařízení nedoporučuje
používat na silnicích mimo město
se silným provozem. Nepoužívejte jej
ve městě.
AKTIVACE / DEAKTIVACE
145) 146) 147) 148)
UPOZORNĚNÍ Když je vypnuto
zapalování, zachová se stav systému,
který byl aktivní před vypnutím. Pokud
je například zapalování vypnuto, když
byl aktivní tempomat, bude systém
aktivován při dalším zapnutí zapalování.
Aktivace zařízení
Modely s omezovačem rychlosti:
stiskněte spínač MODE. Rozsvítí se
výstražný indikátor
(žlutý).
9005210101-12A-001AB
117

POZOR
165)Dojde-li k opětovnému spálení
pojistky, kontaktujte autorizovaný servis
Abarth .
166)Nikdy pojistku nezaměňujte za jinou
s vyšší ampérovou hodnotou; NEBEZPEČÍ
POŽÁRU.
167)V případě spálení pojistky
v bezpečnostním systému (airbagy, brzdy),
systému pohonné jednotky (motor,
převodovka) nebo systému řízení, obraťte
se na autorizovaný servis Abarth.
168)Nevyměňujte sami hlavní pojistku a
vícenásobní pojistky s pomalým spálením.
S výměnou se obraťte na autorizovaný
servis Abarth. Výměna pojistek vlastními
silami je nebezpečná, protože se jedná
o silnoproudé pojistky. Nesprávná výměna
může způsobit zranění elektrickým
proudem nebo zkrat, jehož důsledkem
může být požár.
169)Před výměnou pojistky musí být
vypnuto zapalování a také musí být vypnuty
a/nebo odpojeny všechny ostatní služby.
UPOZORNĚNÍ
32)Nikdy pojistku nenahrazujte kovovými
dráty ani ničím jiným.
33)Pokud je nutné umýt motorový prostor,
dávejte pozor, abyste proud vody
nesměrovali přímo na rozvodnou skříň a
motory stěračů.
SADA NA OPRAVU
PNEUMATIK
(je-li součástí výbavy)
170) 171) 172) 173) 174) 175) 176)
3)
ULOŽENÍ NÁŘADÍ
Vozidlo není vybaveno rezervním kolem,
zvedákem a konzolou kola. Ohledně
podrobností kontaktujte autorizovaný
servis Abarth.
Nářadí je uloženo na místech, které
znázorňuje obr. 130:
1: zvedák;
2: tažné oko;
Uvnitř víka zavazadlového prostoru je
také umístěna souprava na opravu
prázdné pneumatiky a zvedák.
ULOŽENÍ SADY
NA OPRAVU PNEUMATIK
Sada na opravu pneumatik je umístěna
na vnitřní straně víka kufru, viz obr. 131.
UPOZORNĚNÍ Vozidlo není vybaveno
rezervním kolem. Dojde-li k defektu,
použijte k dočasné opravě sadu
na opravu pneumatik. Během opravy
postupujte podle pokynů, které jsou
součástí sady. Pokud byl defekt
opraven pomocí sady na opravu
pneumatik, kontaktujte autorizovaný
servis Abarth a co nejdříve nechejte
pneumatiku opravit či vyměnit.
SOUČÁSTI SADY
NA OPRAVU PNEUMATIK
A JEJÍ POUŽITÍ
Sada na opravu pneumatik obsahuje
následující součásti:
tmel pro bezdušové pneumatiky;
kompresor;
13008020100-733-733AB
13108020202-121-003AB
148
V PŘÍPADĚ NOUZE

nástroj na vložku ventilu;
vstřikovací hadička;
náhradní vložka ventilu;
samolepka s informací o omezení
rychlosti;
návod k použití.
BEZPEČNOSTNÍ
OPATŘENÍ PRO POUŽITÍ
SADY NA OPRAVU
PNEUMATIK
PoznámkaTmel na pneumatiky nelze použít
opakovaně. Nový tmel si kupte
u autorizovaného servisu Abarth.
Sadu na opravu pneumatik není
možné použít v následujících případech.
Poraďte se s autorizovaným servisem
Abarth.
– uplynula doba použitelnosti tmelu
na pneumatiky (doba použitelnosti
je uvedena na obalu);
– protržení nebo proražení je větší
než cca 4 mm;
– k poškození došlo jinde, než
na běhounu pneumatiky;
– vozidlo jelo téměř bez vzduchu
v pneumatice;
– došlo k sesmeknutí pneumatiky
z ráfku;
– vzniklo poškození ráfku;
– pneumatika je proražena na dvou a
více místech.
LEPENÍ POMOCÍ SADY
NA OPRAVU PNEUMATIK
Postupujte takto:
zaparkujte vozidlo mimo komunikaci
na bezpečném místě se zpevněným a
rovným povrchem, kde vozidlo nebude
překážet dopravě;
přesuňte řadicí páku do polohy
1 nebo R (Zpátečka) (manuální
převodovky) nebo přesuňte volicí páku
do polohy P (automatické převodovky);
sešlápněte brzdový pedál, zatáhněte
parkovací brzdu a vypněte motor;
v případě potřeby zapněte výstražná
světla a umístěte výstražný trojúhelník;
požádejte cestující, aby vystoupili,
vyložte náklad a připravte si sadu
na opravu pneumatik;
dobře promíchejte tmel
na pneumatiky. Bude-li nádoba
protřepána po našroubování vstřikovací
hadičky, mohl by tmel z hadičky
vystříknout. Oděv nebo předměty
znečištěné tmelem na pneumatiky nelze
vyčistit. Nádobu protřepejte před
našroubováním vstřikovací hadičky;
UPOZORNĚNÍ Tmel rychle tvrdne a
za studeného počasí (0 °C nebo nižší)
může být jeho vstříknutí obtížné.
Vstřikování usnadníte zahřátím tmelu
ve vozidle.
sejměte uzávěr 1 z nádoby 2
obr. 132. Našroubujte vstřikovacíhadičku 3, vnitřní uzávěr nádoby
nechejte na místě, aby došlo k jeho
porušení;
sejměte z pneumatiky s defektem
čepičku ventilu 4 obr. 133. Přitiskněte
zadní stranu nástroje 6 na vložku ventilu
k vložce ventilu 5 a vyfoukněte veškerý
zbývající vzduch;
13208020202-03A-003AB
149

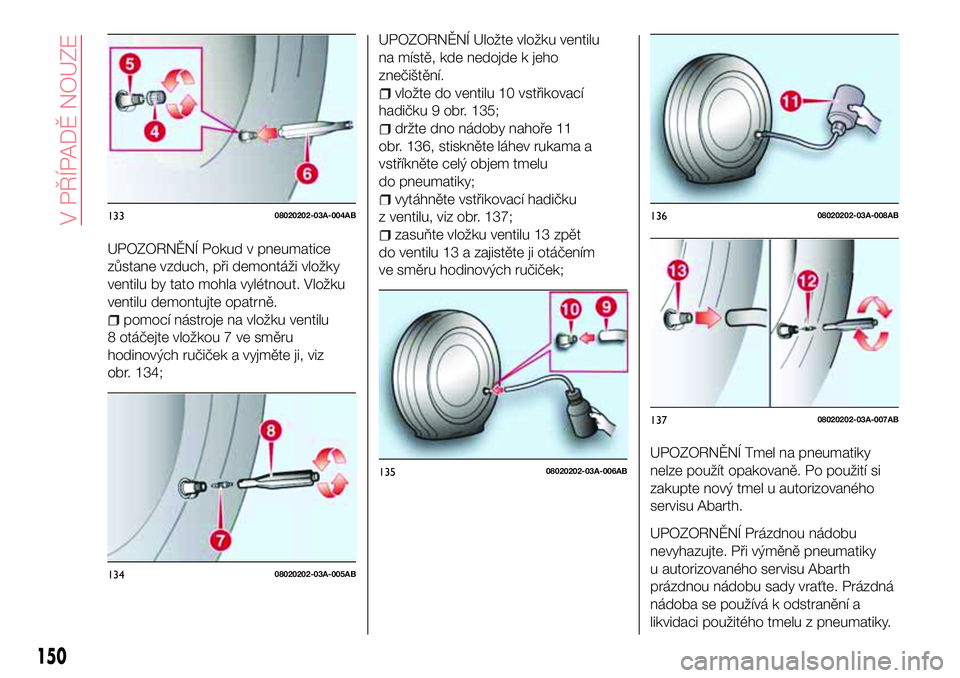

UPOZORNĚNÍ Pokud v pneumatice
zůstane vzduch, při demontáži vložky
ventilu by tato mohla vylétnout. Vložku
ventilu demontujte opatrně.
pomocí nástroje na vložku ventilu
8 otáčejte vložkou 7 ve směru
hodinových ručiček a vyjměte ji, viz
obr. 134;
UPOZORNĚNÍ Uložte vložku ventilu
na místě, kde nedojde k jeho
znečištění.
vložte do ventilu 10 vstřikovací
hadičku 9 obr. 135;
držte dno nádoby nahoře 11
obr. 136, stiskněte láhev rukama a
vstříkněte celý objem tmelu
do pneumatiky;
vytáhněte vstřikovací hadičku
z ventilu, viz obr. 137;
zasuňte vložku ventilu 13 zpět
do ventilu 13 a zajistěte ji otáčením
ve směru hodinových ručiček;
UPOZORNĚNÍ Tmel na pneumatiky
nelze použít opakovaně. Po použití si
zakupte nový tmel u autorizovaného
servisu Abarth.
UPOZORNĚNÍ Prázdnou nádobu
nevyhazujte. Při výměně pneumatiky
u autorizovaného servisu Abarth
prázdnou nádobu sady vraťte. Prázdná
nádoba se používá k odstranění a
likvidaci použitého tmelu z pneumatiky.
13308020202-03A-004AB
13408020202-03A-005AB
13508020202-03A-006AB
13608020202-03A-008AB
13708020202-03A-007AB
150
V PŘÍPADĚ NOUZE

poté připevněte vstřikovací hadičku
k poutku 14 obr. 138 na nádobě, aby
nedošlo k úniku případného zbývajícího
tmelu;
samolepku s informací o omezení
rychlosti nalepte na místo, kde ji
snadno uvidí řidič;
vytáhněte hadici vzduchového
kompresoru a zástrčku ze vzduchového
kompresoru 15 obr. 139;
připevněte hadici vzduchového
kompresoru 16 k ventilu 17 obr. 140;
připojte zástrčku vzduchového
kompresoru do zásuvky 18
obr. 141 pro příslušenství ve vozidle a
spínač zapalování přesuňte do polohy
ACC;
zapněte vzduchový kompresor a
opatrně pneumatiku nafoukněte
na správný tlak;
UPOZORNĚNÍ Při připojování zástrčky
vzduchového kompresoru k zásuvce a
jejím odpojování zkontrolujte, zda je
spínač vzduchového kompresoru
ve vypnuté poloze. K zapínání a
vypínání vzduchového kompresoru
používejte spínač na kompresoru.
POZNÁMKA Správný tlak huštění
pneumatik je uveden na štítku, který je
umístěn na rámu dveří na straně řidiče.
POZNÁMKA Nepoužívejte vzduchový
kompresor nepřetržitě 10 minut nebo
déle, protože dlouhý nepřerušovaný
provoz může způsobit poruchu.
POZNÁMKA Pokud se tlak
v pneumatice nezvyšuje, pneumatiku
není možné opravit. Jestliže pneumatika
nedosáhne určeného tlaku do 10 minut,
je možné, že utrpěla rozsáhlé
poškození. Oprava pomocí sady
na opravu pneumatik v tomto případě
nebyla úspěšná. Kontaktujte
autorizovaný servis Abarth.
Pokud byla pneumatika přehuštěna,
povolte krytku šroubu na vzduchovém
kompresoru a vyfoukněte potřebné
množství vzduchu;
jakmile tlak pneumatiky dosáhne
předepsané hodnoty, vypněte spínač
vzduchového kompresoru, otočte
koncovku hadice vzduchového
kompresoru vlevo a odpojte ji
od ventilu;
13808020202-03A-009AB
13908020202-36A-004AB
14008020202-03A-00BAB
14108020202-124-001AB
151

nasaďte čepičku ventilu;
uložte sadu na opravu pneumatik
do zavazadlového prostoru;
okamžitě zahajte jízdu, aby se
rovnoměrně rozprostřel tmel
v pneumatice.
UPOZORNĚNÍ Opatrně jeďte
s vozidlem maximálně rychlostí 80 km/h
nebo nižší. Pokud rychlost vozidla
překročí 80 km/h, může docházet
k vibracím vozidla.
Pokud není řádně nahuštěna
pneumatika, může se rozsvítit výstražný
indikátor
.
přibližně po 10 minutách nebo 5 km
(3 mílích) jízdy připojte k pneumatice
vzduchový kompresor a zkontrolujte
tlak pomocí tlakoměru na vzduchovém
kompresoru. Pokud je tlak
v pneumatice nižší než předepsaný tlak,
zapněte vzduchový kompresor a
počkejte, dokud tlak nedosáhne
odpovídající hodnoty;
oprava defektu byla provedena
úspěšně, pokud neklesl tlak
v pneumatice. Opatrně zavezte vozidlo
nejbližšímu autorizovanému servisu
Abarth a nechejte pneumatiku vyměnit.
Doporučuje se provést výměnu
za novou pneumatiku. Chcete-li
pneumatiku opravit nebo opětovně
použít, kontaktujte autorizovaný servis
Abarth.
UPOZORNĚNÍ Před kontrolou tlaku
v pneumatice pomocí tlakoměru
vzduchového kompresoru vypněte
spínač kompresoru.
POZNÁMKAPokud byl defekt opraven pomocí
sady na opravu pneumatik, společnost
FCA doporučuje pneumatiku co
nejdříve vyměnit za novou. Chcete-li
pneumatiku opravit nebo opětovně
použít, kontaktujte autorizovaný servis
Abarth.
Kolo je možné opětovně použít,
jakmile je z něj odstraněn tmel. Ventil
však vyměňte za nový.
VÝMĚNA LAHVE
Celou servisní soupravu pravidelně
kontrolujte.
Zkontrolujte dobu použitelnosti tmelu
na pneumatiky. Prověřte funkci
kompresoru.
UPOZORNĚNÍ Tmel na pneumatiky má
omezenou dobu použitelnosti.
Zkontrolujte dobu použitelnosti
uvedenou na lahvi, a pokud prošla, tmel
nepoužívejte. Tmel na pneumatiky
nechejte vyměnit u autorizovaného
servisu Abarth dříve, než uplyne jeho
doba použitelnosti.
POZOR
170)Otvory na bocích pneumatiky mohou
být neopravitelné. Nepoužívejte sadu,
pokud byla pneumatika poškozena
v důsledku podhuštění.
171)Neumisťujte samolepku s informací
o omezení rychlosti na oblast volantu
s měkkou výplní. Nalepení samolepky
na toto místo volantu je nebezpečné,
protože může bránit správné funkci airbagu
(vystřelení) a může tak způsobit vážné
zranění. Kromě toho nelepte samolepku
na místa, kde by mohla zakrývat výstražné
indikátory nebo rychloměr.
172)Pokud tlak v pneumatice klesne pod
130 kPa (1,3 kgf/cm
2nebo bar, 18,9 psi),
přerušte jízdu a kontaktujte autorizovaný
servis. Oprava pomocí sady na nouzovou
opravu pneumatik v tomto případě nebyla
úspěšná. Pokud si povšimnete poklesu
tlaku v pneumatikách, přerušte jízdu.
Kontaktujte autorizovaný servis.
173)Musíte vždy uvést, že pneumatika
byla opravena pomocí sady. Předejte
brožuru technikům, kteří budou
manipulovat s pneumatikou opravenou
pomocí sady.
174)V případě poškození ráfku kola není
možné provést opravu (značná deformace
drážky způsobující únik vzduchu).
Neodstraňujte z pneumatiky cizí objekty
(šrouby nebo hřebíky).
152
V PŘÍPADĚ NOUZE
