2017 Abarth 124 Spider display

Annuleringsweergave
Wordt weergegeven wanneer een van
de onderstaande handelingen wordt
verricht en het systeem tijdelijk is
geannuleerd fig. 95:
wanneer op de OFF/CANCEL-
schakelaar wordt bediend;
wanneer het gaspedaal flink wordt
ingedrukt.
WAARSCHUWINGSPIEP
U hoort een waarschuwingssignaal en
tegelijkertijd knippert het display van de
instelbare snelheidsbegrenzer als de
voertuigsnelheid de ingestelde snelheid
met circa 3 km/h of meer overschrijdt.
Het waarschuwingssignaal wordt
gegeven en het display knippert tot de
voertuigsnelheid tot de ingestelde
snelheid of lager is gedaald.
Verifieer of de omgeving veilig is en pas
de voertuigsnelheid met de remmen
aan. Houd bovendien een veilige
afstand ten opzichte van het voertuig
achter u aan.
Op het display van de instelbare
snelheidsbegrenzer wordt de
uitschakeling weergegeven als het
systeem tijdelijk uitgeschakeld wordt
door het gaspedaal volledig in te
drukken. De weergave van de
ingestelde snelheid knippert, maar u
hoort geen waarschuwingssignaal als
de voertuigsnelheid de ingestelde
snelheid met 3 km/h of meer
overschrijdt terwijl de uitschakeling op
het display wordt weergegeven.
BELANGRIJK Het
waarschuwingssignaal zal 30 seconden
lang niet geactiveerd worden ook al is
de voertuigsnelheid 3 km/h hoger dan
de nieuwe ingestelde snelheid, als desnelheid die met een druk op SET/- of
RES/+ ingesteld is lager dan de actuele
voertuigsnelheid is. Let erop dat u niet
rijdt op een snelheid die hoger dan de
ingestelde snelheid is.
INSCHAKELEN /
UITSCHAKELEN
Inschakelen
Druk op de ON-schakelaar om het
systeem in te schakelen. Het scherm
van de instelbare snelheidsbegrenzer
wordt weergegeven en het (gele)
hoofdindicatielampje van de
snelheidsbegrenzer gaat branden.
BELANGRIJK Druk opnieuw op de
mode-schakelaar om naar de
snelheidsbegrenzer over te schakelen
als de cruise-control na een druk op de
ON-schakelaar werkt.
Uitschakelen
Schakel het systeem uit door de
volgende handelingen te verrichten:
Houd de OFF/CANCEL-schakelaar
lang ingedrukt of druk 2 keer op de
OFF/CANCEL-schakelaarwanneer
een kruissnelheid is ingesteld(het
groene waarschuwingslampje gaat
branden). Het scherm van de
snelheidsbegrenzer wordt niet langer
weergegeven en het (groene)
indicatielampje snelheidsbegrenzer
ingesteld gaat uit.
9405281501-12A-002
9505281501-12A-003
126
STARTEN EN RIJDEN

CAMERA ACHTER
(PARKVIEW
ACHTERUITRIJ
CAMERA)
(indien aanwezig)
WERKING
159)
29)
De camera bevindt zich op de
achterklep fig. 101.
Het overschakelen naar de
achteruitkijkmonitorweergave
Schakel de selectiehendel of
versnellingspook naar achteruit (R) met
het contact op AAN om het display
naar de achteruitkijkmonitorweergave te
schakelen.
BELANGRIJK Let tijdens
parkeermanoeuvres in het bijzonder op
obstakels die zich boven of onder het
bereik van de camera kunnen
bevinden.
BELANGRIJK Wees altijd
buitengewoon voorzichtig en verifieer
met uw eigen ogen de daadwerkelijke
omstandigheden achter het voertuig.
Achteruitrijden terwijl u uitsluitend naar
het beeldscherm kijkt is gevaarlijk en
kan een ongeval of een botsing tegen
een voorwerp veroorzaken. De
achteruitkijkmonitor is slechts een
systeem dat u bij het achteruitrijden kan
helpen. De beelden op het
beeldscherm kunnen van de
werkelijkheid afwijken.
Als het beeldscherm koud is kunnen de
beelden over het beeldscherm of het
scherm lopen en minder scherp dan
normaal worden weergeven, waardoor
het moeilijker is om de omstandigheden
van de ruimte rondom het voertuig te
controleren. Wees altijd buitengewoon
voorzichtig en verifieer met uw eigen
ogen de daadwerkelijke
omstandigheden achter het voertuig.
BELANGRIJK Voer niet te veel kracht
uit op de camera. Daardoor zou u de
stand en de hoek van de camera
kunnen wijzigen. Probeer de camera
niet te demonteren, te wijzigen of teverwijderen aangezien daardoor de
hermetische afdichting kan worden
aangetast.
BELANGRIJK De kap van de camera is
gemaakt van plastic. Maak de kap van
de camera niet schoon met
ontvettingsmiddelen, organische
oplosmiddelen, was of omhullingsagens
voor glas. Als er wordt gemorst op de
kap, onmiddellijk afvegen met een
zachte doek.
BELANGRIJK Wrijf niet met kracht op
de camerakap met een schurende of
harde borstel. De camerakap of lens
kan worden gekrast, hetgeen de
afbeeldingen kan beinvloeden.
BELANGRIJK Maak de cameralens met
een zachte doek schoon als er water,
sneeuw of modder op terecht is
gekomen. Gebruik een neutraal
reinigingsmiddel als u de camera niet
alleen met een doek schoon kunt
krijgen.
BELANGRIJK Het kan zijn dat de
achteruitrijmonitor niet perfect werkt
wanneer de camera aan abrupte
wijzigingen in de temperatuur (van
warm naar koud of omgekeerd) wordt
blootgesteld.
BELANGRIJK Neem voor het
vervangen van de banden contact op
10107040110-124-008AB
132
STARTEN EN RIJDEN

met het Abarth Servicenetwerk. Door
de vervanging van de banden kunnen
de lijnen die op het display worden
weergegeven afwijken.
BELANGRIJK Na een frontale botsing,
zijbotsing of botsing achterop kan de
uitlijning (de locatie of de installatiehoek)
van de parkeercamera achter zijn
gewijzigd. Neem contact op met het
Abarth Servicenetwerk.
BELANGRIJK De camera kan een
probleem vertonen als op het display
het bericht "no video signal" [geen
beeldsignaal] wordt weergegeven.
Neem contact op met het Abarth
Servicenetwerk.
HET DISPLAY
WEERGEVEN
Richtlijnen die de breedte aanduiden
van het voertuig (geel) worden op het
scherm fig. 1020weergegeven als
verwijzing naar de breedte bij
benadering van het voertuig in
vergelijking met de breedte van de
parkeerplaats waar u op dat moment
achteruit wilt inparkeren.
Gebruik deze displayweergave om het
voertuig op een parkeerplaats of in een
garage te parkeren.
(gele) voertuigbreedtelijnen: deze
lijnen geven de breedte van het voertuig
aan.
afstandslijnen: deze lijnen geven bij
benadering de afstand tot een punt
gemeten vanaf de achterkant van het
voertuig (vanaf het uiteinde van de
bumper). De rode en gele lijnen geven
de afstand vanaf de bumper
(middelpunt van elke lijn) tot de
volgende punten aan: 50 cm voor de
rode lijnen en 1 m voor de gele lijnen.
BELANGRIJK De lijnen worden vast op
het scherm weergegeven. Ze zijn niet
met de handelingen van de bestuurder
aan het stuurwiel gesynchroniseerd.
Wees buitengewoon voorzichtig en
controleer met uw eigen ogen de ruimte
achter het voertuig en de omringende
omgeving terwijl u achteruit rijdt.WERKING VAN DE
ACHTERUITKIJKMONITOR
OPMERKING Afbeeldingen
weergegeven op de monitor van de
achteruitkijkparkeercamera zijn
omgekeerde afbeeldingen
(spiegelafbeeldingen).
Houd rekening met de bovenstaande
waarschuwingen voordat u de
achteruitkijkmonitor gebruikt:
Schakel de selectiehendel of
versnellingspook naar achteruit (R) om
het display naar de
achteruitkijkmonitorweergave A
fig. 103 te schakelen.
Terwijl u de
omgevingsomstandigheden bevestigt,
het voertuig B fig. 103 omdraaien;
10207080913-111-111AB
133

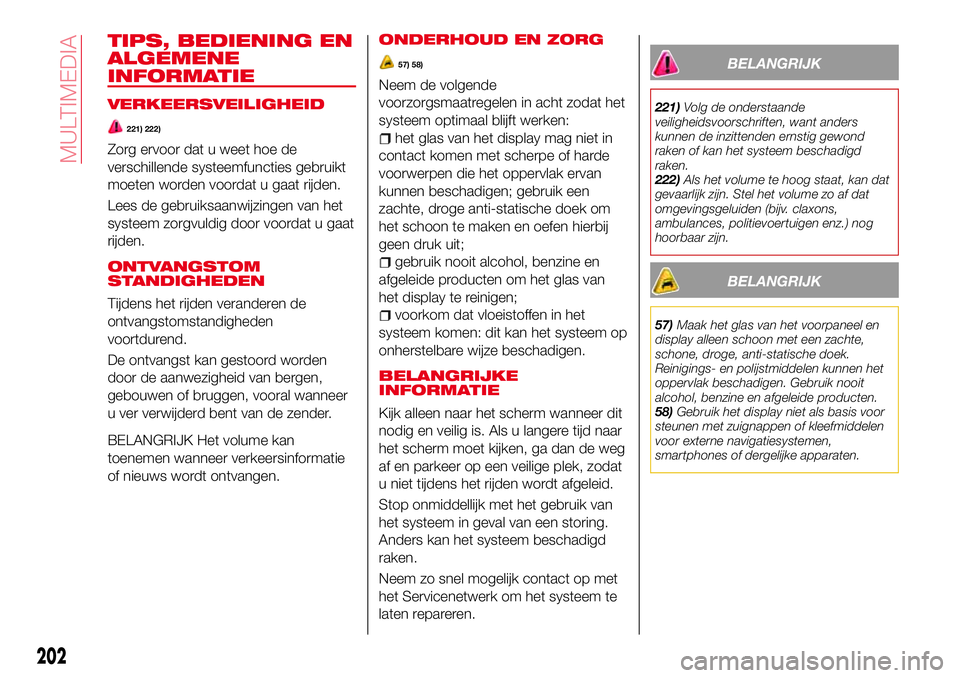

TIPS, BEDIENING EN
ALGEMENE
INFORMATIE
VERKEERSVEILIGHEID
221) 222)
Zorg ervoor dat u weet hoe de
verschillende systeemfuncties gebruikt
moeten worden voordat u gaat rijden.
Lees de gebruiksaanwijzingen van het
systeem zorgvuldig door voordat u gaat
rijden.
ONTVANGSTOM
STANDIGHEDEN
Tijdens het rijden veranderen de
ontvangstomstandigheden
voortdurend.
De ontvangst kan gestoord worden
door de aanwezigheid van bergen,
gebouwen of bruggen, vooral wanneer
u ver verwijderd bent van de zender.
BELANGRIJK Het volume kan
toenemen wanneer verkeersinformatie
of nieuws wordt ontvangen.ONDERHOUD EN ZORG
57) 58)
Neem de volgende
voorzorgsmaatregelen in acht zodat het
systeem optimaal blijft werken:
het glas van het display mag niet in
contact komen met scherpe of harde
voorwerpen die het oppervlak ervan
kunnen beschadigen; gebruik een
zachte, droge anti-statische doek om
het schoon te maken en oefen hierbij
geen druk uit;
gebruik nooit alcohol, benzine en
afgeleide producten om het glas van
het display te reinigen;
voorkom dat vloeistoffen in het
systeem komen: dit kan het systeem op
onherstelbare wijze beschadigen.
BELANGRIJKE
INFORMATIE
Kijk alleen naar het scherm wanneer dit
nodig en veilig is. Als u langere tijd naar
het scherm moet kijken, ga dan de weg
af en parkeer op een veilige plek, zodat
u niet tijdens het rijden wordt afgeleid.
Stop onmiddellijk met het gebruik van
het systeem in geval van een storing.
Anders kan het systeem beschadigd
raken.
Neem zo snel mogelijk contact op met
het Servicenetwerk om het systeem te
laten repareren.
BELANGRIJK
221)Volg de onderstaande
veiligheidsvoorschriften, want anders
kunnen de inzittenden ernstig gewond
raken of kan het systeem beschadigd
raken.
222)Als het volume te hoog staat, kan dat
gevaarlijk zijn. Stel het volume zo af dat
omgevingsgeluiden (bijv. claxons,
ambulances, politievoertuigen enz.) nog
hoorbaar zijn.
BELANGRIJK
57)Maak het glas van het voorpaneel en
display alleen schoon met een zachte,
schone, droge, anti-statische doek.
Reinigings- en polijstmiddelen kunnen het
oppervlak beschadigen. Gebruik nooit
alcohol, benzine en afgeleide producten.
58)Gebruik het display niet als basis voor
steunen met zuignappen of kleefmiddelen
voor externe navigatiesystemen,
smartphones of dergelijke apparaten.
202
MULTIMEDIA

luidspreker voor)/Achter (verbetering
volumebalans luidspreker achter);
Balans(Volumebalans links/rechts):
Links (verbetering volumebalans
luidspreker links)/Achter (verbetering
volumebalans luidspreker rechts);
ALC(Automatische volumeregeling)
(standaardaudio): Uit-Regeling op zeven
niveaus;
Bose®AudioPilot(Automatische
volumeregeling) (Bose®-
geluidssignaal, indien aanwezig):
Aan/Uit;
Pieptoon(Geluid werking audio):
Aan/Uit.
STARTSCHERM
De iconen die op het startscherm
weergegeven worden zijn:
Applicaties: informatie zoals
het gemiddelde
brandstofverbruik, onderhoud
en waarschuwingen kunnen
geverifieerd worden. Het
beeldscherm kan variëren
afhankelijk van de versie en de
specificatie.
Entertainment: bedient de
audio, zoals de radio. De laatst
gebruikte geluidsbron wordt
weergegeven. Een geluidsbron
die op dat moment niet gebruikt
kan worden, wordt
overgeslagen en de vorige
geluidsbron zal worden
weergegeven. Wijzig de
geluidsbron door de icoon die
onderaan op het scherm wordt
weergegeven te selecteren.
Communicatie: Aan
Bluetooth®-verbonden functies
zijn beschikbaar.
Navigatie: Het navigatiescherm
(waar voorzien) wordt
weergegeven. Als de SD-kaart
van het navigatiesysteem niet is
ingevoerd, zal het kompas dat
de richting waarin het voertuig
rijdt aanduidt worden
weergegeven. Het kan zijn dat
het kompas niet de juiste
richting aangeeft wanneer het
voertuig stil staat of langzaam
rijdt.
Instellingen: het menu met de
algemene instellingen (zoals
display, geluid,Bluetooth®en
taal). Het beeldscherm kan
variëren afhankelijk van de versie
en de specificatie.DE RADIO AANZETTEN
Selecteer de icoonop het
startscherm om het scherm
"Entertainment" weer te geven.
Wanneer u de gewenste radio kiest
worden de volgende iconen onderaan
op het beeldscherm weergegeven:
geeft het menu “Entertainment”
weer. Gebruik dit menu om naar
een andere geluidsbron over te
schakelen;
geeft de lijst weer van
RDS-radiozenders (alleen FM) die
ontvangen kunnen worden;
geeft de zenderlijst (alleen AM)
weer. Selecteer"Zenderlijst
bijwerken"om de frequenties
van maximaal tien zenders in de
automatisch ingesteld lijst weer
te geven. Selecteer de gewenste
frequentie.
geeft de Favorietenlijst weer.
Lang ingedrukt houden om de
radiozender waar nu naar
geluisterd wordt op te slaan.
u kunt zoeken naar de
radiozenders die ontvangen
kunnen worden. Het scannen
wordt bij elke zender vijf
seconden lang onderbroken.
Opnieuw selecteren om de
radiozender te blijven ontvangen.
211

INSTELLINGEN
OPMERKING: Afhankelijk van de
kwaliteit en specificatie, kan het
schermdisplay afwijken.
Selecteer de icoon
op het
startscherm om het scherm
"Instellingen" weer te geven. Gebruik
het tabblad en selecteer de instelling
van het onderdeel dat u wilt wijzigen.
U kunt de instellingen in het
configuratiescherm als volgt
aanpassen:
"Display": raadpleeg de paragraaf
"Volume/Display/Geluidsknoppen" in de
bijlage Radio 7;
"Sound": raadpleeg de paragraaf
"Volume/Display/Geluidsknoppen" in de
bijlage Radio 7;
"Klok": "Tijd aanpassen", "GPS
Sync", "Tijdformat", "Tijd zone
geselecteerd", "Zomertijd";
“Voertuig”: Regensensor
ruitenwisser/Deurvergrendeling/Andere;
“Apparat.”: selecteerBluetooth®
of "Network Management";
“Systeem”: "Tooltips", "Taal",
"Temperatuur", "Afstand",
"Muziekdatabase updaten",
"Fabrieksreset", "Systeem informatie
(overeenkomsten en rechten)",
"Systeem informatie (Versie-informatie)"
AUX / USB / iPod
Door een in de handel verkrijgbare
draagbaar audioapparaat op de
AUX-aansluiting aan te sluiten kan de
audio via de luidsprekers van het
voertuig worden weergegeven.
Daarvoor is een in de handel
verkrijgbare stereo minikabel zonder
impedantie (3,5 Ø) nodig.
Bovendien kan het audiosysteem van
het voertuig audio weergeven door een
iPod of USB-apparaat op de
USB-poort fig. 165 (1= USB-poorten/
2= hulpaansluiting) aan te sluiten.
Aansluiten op de USB-poort /
AUX-aansluiting
Een apparaat aansluiten: verwijder
het klepje als de AUX-aansluiting of de
USB-poort door een klepje wordt
afgesloten. Sluit de connector van het
apparaat aan op de USB-poort.Aansluiten met een
verbindingskabel: verwijder het klepje
als de AUX-aansluiting of de USB-poort
door een klepje wordt afgesloten. Sluit
de stekker van het apparaat/de
verbindingskabel aan op de
AUX-aansluiting/USB-poort
De AUX-modus gebruiken
Selecteer de icoon
op het
startscherm om het scherm
"Entertainment" weer te geven. Schakel
over naar de AUX-modus doorAUXte
selecteren.
Gegevens die afgespeeld kunnen
worden: MP3/WMA/AAC/OGG-
bestand.
OPMERKING De AUX-modus wordt
niet ingeschakeld als geen apparaat op
de AUX-aansluiting is aangesloten.
OPMERKING Regel het geluidsvolume
op het draagbare audio-apparaat, met
de bedieningsschakelaar of met de
audioregelschakelaar. Het geluid kan
ook worden geregeld met behulp van
de volume-instelling van het
audio-apparaat.
OPMERKING Het is mogelijk dat u
geluid hoort wanneer de stekker uit de
AUX-aansluiting wordt gehaald terwijl
de AUX-modus is ingeschakeld.
OPMERKING Dit systeem ondersteunt
geen USB 3.0-apparaat. Afhankelijk van
16506020700-122-001
213

bestemmingen van de route blijven
behouden. De vorige eindbestemming
is nu de laatste waypoint.
MENU INSTELLINGEN
Selecteer
op het KAART-scherm en
selecteer de icoon
.
Opties menu "Instellingen":
Map Settings[kaartinstellingen]: u
kunt de weergave van het kaartscherm
nauwkeurig instellen. Pas de
kaartweergave aan uw behoeften aan,
verberg 3D-gebouwen of geef ze weer
en beheer de displayinstellingen (welke
POI moet op de kaart worden
weergegeven) van het POI (point of
interest).
Guidance Settings[instellingen
begeleiding]: tijdens het afleggen van
een route is de aanverwante instelling
beschikbaar.
Warning Settings
[waarschuwingsinstellingen]: een
instelling verbonden aan de
waarschuwingen is beschikbaar.
Route Settings[Route-instellingen].
Traffic Settings
[verkeersinstellingen]: een instelling voor
de verkeersinformatie is beschikbaar.
Connected Settings[verbonden
instellingen]: een instelling voor de
online services is beschikbaarOPMERKING: Sommige functies zijn
afhankelijk van sommige landen en
regio's niet beschikbaar.
KAARTINSTELLINGEN
De kaart wordt altijd op het scherm
weergegeven. Scroll omlaag over het
scherm om de instelling achter het
onderste deel van het scherm weer te
geven:
View Mode[weergavewijze]: de
weergavewijze van de kaart kan
gewijzigd worden wanneer deze knop
geselecteerd is.3Dgeeft voorwerpen
zoals actuele constructies
driedimensionaal op de kaart weer.2D
de kaart wordt zo gedraaid dat de
rijrichting naar boven is gericht/2D N
de kaart wordt zo weergegeven dat het
noorden naar boven wijst, ongeacht de
richting waarin wordt gereisd.
Viewpoint[gezichtspunt]: regelt het
normaal zoomen en kantelt niveaus
naar uw wens. Er zijn drie niveaus
beschikbaar.
Automatic Zoom[automatisch
zoomen]: bij de routebegeleiding in elke
weergavewijze van de kaart wordt de
zoomfunctie bij benadering van
kruispunten automatisch
in-/uitgeschakeld.
Buildings[gebouwen]: toon of
verberg 3D-modellen van steden, de
artistieke 3D- weergave of
blokweergave van alle gebouwen van
een stad met de gegevens over de
actuele afmeting van de gebouwen en
hun plaats op de kaart.
Motorway Overview[overzicht
snelweg]: wanneer deze functie is
ingeschakeld, zal de kaart uitzoomen
om een overzicht van de omringende
omgeving te tonen als het volgende
evenement (manoeuvre) ver weg is. Het
systeem zal de normale kaartweergave
hervatten wanneer u het volgende
evenement benadert.
Place Markers
[plaatsaanduidingen]: selecteer welke
plaatsen tijdens de navigatie op de
kaart zullen worden weergegeven. Te
veel plaatsen maken de kaart druk. Het
is daarom een goed idee om zo min
mogelijk plaatsen te laten weergeven.
U beschikt over de volgende
mogelijkheden: vink het hokje aan om
de categorie van een plaats te tonen of
te verbergen, of selecteer de naam van
de categorie van een plaats om de lijst
met subcategorieën te openen.
219

ALFABETISCH
REGISTER
Aandachtig lezen..............2
Aanvullend veiligheidssysteem
(SRS) - Airbag..............98
ABS......................71
Accu (onderhoud)............176
Accu opladen...............179
Achterklep..................39
Achterklep (openen)............39
Actieve motorkap.............73
Actieve veiligheidssystemen.......71
Adaptive Front Lighting System
(AFS)...................28
Afmetingen................192
Alarmknipperlichten...........138
Alarmknipperlichten (bediening) . . .138
Antidiefstalsysteem............15
Automatische klimaatregeling......35
Automatische verlichting.........26
Automatische versnellingsbak. . . .117
Automatische wisserregeling......29
Auxiliary driving systems.........75
Band- en wielspecificaties......189
Bandenreparatiekit...........155
Belangrijke informatie...........3
Bericht op display.............68
Beschermingssystemen
inzittenden................80Bestuurdersairbag............100
Beveiligingsalarm voertuig........15
Bevestiging van de trekhaken.....163
Brake Assist................115
Brandstofverbruik............198
Brandstofvuldop.............130
Buitenlampen vervangen........143
Buitenspiegels...............23
Buitenverlichting..............25
Cabrioletkap (openen)..........43
Cabrioletkap (zachte kap)........43
Camera achter (ParkView
achteruitrijcamera)..........132
Carrosserie (zorg en onderhoud) . . .182
CO2-emissie...............199
Coming
Home-verlichtingssysteem......26
Constante bewaking..........112
Contactslot.................11
Cruise-control..............122
Dashboard..................8
De lak onderhouden..........182
De motor starten..........11,114
De motor uitschakelen..........13
Dead Lock voorziening..........17
DRL (Dagverlichting)...........26
DSC-systeem...............72
Een aanhanger trekken........136
Een band vervangen..........180Een lamp vervangen..........139
Elektrische ruiten.............37
Elektrische spiegels............24
Flash to pass...............26
Geavanceerd Keyless Entry
Systeem.................14
Gebruik van deze handleiding......3
Gebruik van het voertuig onder
zware omstandigheden
(geprogrammeerd
onderhoudsschema).........168
Geprogrammeerd
onderhoudsschema.........169
Gewichten.................191
Gordelspanners...........84,100
Gordelspanners en
krachtbegrenzers............84
Grootlicht..................26
Handbediende klimaatregeling....33
Handgeschakelde versnellingsbak......................116
HLA-functie.................79
Hoofdsteunen...............22
Identificatiegegevens..........187
INFO-schakelaar..............52
Installatierichting kinderzitje.......89
Instrumentenpaneel............49
Interieur..................184
Interne apparatuur.............38
Keyless invoersysteem..........9
Kilometerteller / Dagteller........51
