2017.5 OPEL ZAFIRA C sensor

206Guida e funzionamentoFunzionamento
La telecamera è montata nella mani‐
glia del portellone posteriore.
A causa dell'altezza elevata della
videocamera, il display visualizza il
paraurti posteriore come guida per il
posizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla
distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di un metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine la
quale indica ostacoli rilevati dai
sensori posteriori del dispositivo di
assistenza al parcheggio.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del
veicolo.
Disattivazione La videocamera si spegne al supera‐
mento di una certa velocità di marcia
avanti o se la retromarcia non viene
inserita entro circa 15 secondi. La
videocamera posteriore può essere
disattivata manualmente nel menù di
personalizzazione del veicolo nel
Visualizzatore Info. Selezionare l'im‐
postazione relativa in Impostaz..
Personalizzazione del veicolo 3 132.

248Cura del veicoloN.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante/
Impianto di accensione4Iniezione del carburante/
Impianto di accensione5–6Riscaldamento specchietti
esterni/Impianto di allarme anti‐
furto7Comando ventole/Centralina
motore/Centralina cambio8Sonda lambda/Raffreddamento
motore9Sensore del lunotto10Sensore della batteria11Apertura del portellone poste‐
riore12Fari autoadattativi/Controllo
automatico dei fariN.Circuito13ABS14Tergilunotto15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23–24Faro destro (LED)25Faro sinistro (LED)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start-stop29Freno di stazionamento elettricoN.Circuito30ABS31Cruise control adattivo32Airbag33Fari autoadattativi/Controllo
automatico dei fari34Ricircolo dei gas di scarico35Specchietto esterno/Sensore
pioggia36Climatizzazione37Solenoide sfiato canister38Pompa del vuoto39Centralina centrale40Sistema tergiparabrezza/
Sistema tergilunotto41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44Tergicristalli

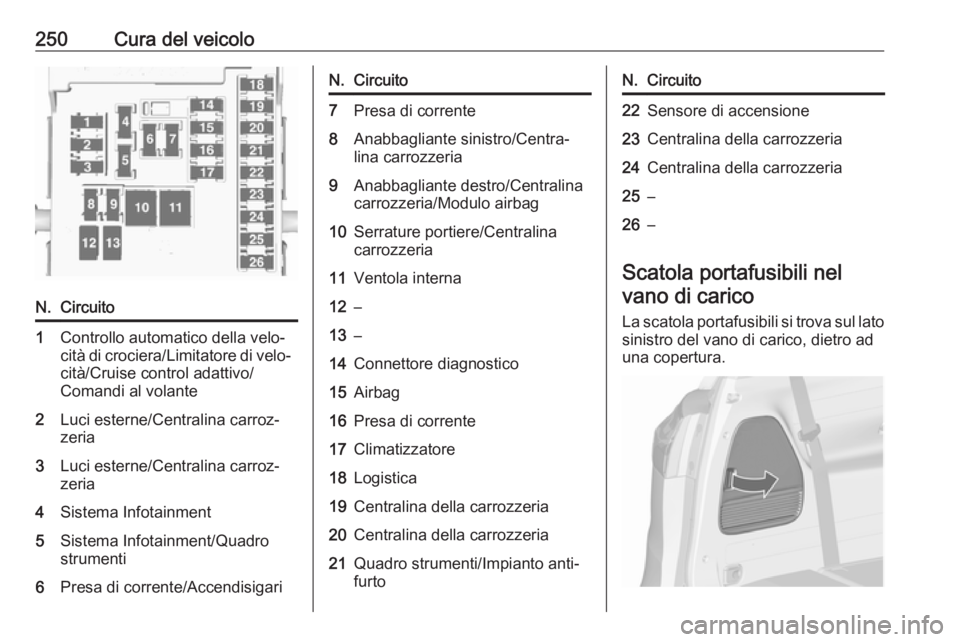

250Cura del veicoloN.Circuito1Controllo automatico della velo‐
cità di crociera/Limitatore di velo‐ cità/Cruise control adattivo/
Comandi al volante2Luci esterne/Centralina carroz‐
zeria3Luci esterne/Centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment/Quadro
strumenti6Presa di corrente/AccendisigariN.Circuito7Presa di corrente8Anabbagliante sinistro/Centra‐ lina carrozzeria9Anabbagliante destro/Centralina
carrozzeria/Modulo airbag10Serrature portiere/Centralina
carrozzeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Presa di corrente17Climatizzatore18Logistica19Centralina della carrozzeria20Centralina della carrozzeria21Quadro strumenti/Impianto anti‐
furtoN.Circuito22Sensore di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26–
Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul latosinistro del vano di carico, dietro ad
una copertura.

Cura del veicolo251Rimuovere la copertura.
Se il veicolo è dotato di kit di ripara‐
zione dei pneumatici, rimuovere la
scatola.
Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Sistema di ausilio al parcheggio4Impianto di riduzione catalitica
selettiva5–6–7Sedile elettrico8–9Impianto di riduzione catalitica
selettiva10Sensore di ossido di azoto11Modulo rimorchio/presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14–15–

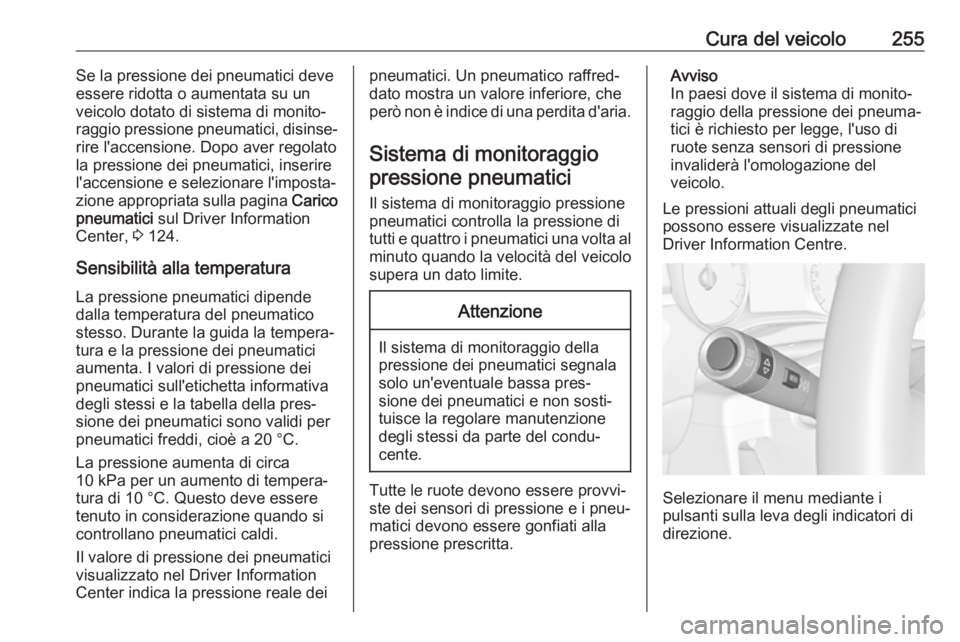

Cura del veicolo255Se la pressione dei pneumatici deve
essere ridotta o aumentata su un
veicolo dotato di sistema di monito‐
raggio pressione pneumatici, disinse‐
rire l'accensione. Dopo aver regolato
la pressione dei pneumatici, inserire
l'accensione e selezionare l'imposta‐
zione appropriata sulla pagina Carico
pneumatici sul Driver Information
Center, 3 124.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐
tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale deipneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che
però non è indice di una perdita d'aria.
Sistema di monitoraggio pressione pneumatici
Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione
invaliderà l'omologazione del
veicolo.
Le pressioni attuali degli pneumatici
possono essere visualizzate nel
Driver Information Centre.
Selezionare il menu mediante i
pulsanti sulla leva degli indicatori di
direzione.

256Cura del veicolo
Selezionare la pagina Pressione
pneumatici in Menu informazioni
veicolo ? 3 124.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio che
indica il pneumatico corrispondente
nel Driver Information Center.
Il sistema considera la temperatura
degli pneumatici per gli avvisi.
Il rilevamento di una bassa pressione
dei pneumatici viene segnalato dalla
spia w 3 121.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 293.
Se w lampeggia per 60-90 secondi e
poi si accende fisso, c'è un guasto nel sistema. Rivolgersi ad un'officina.
Dopo il gonfiaggio può essere neces‐ sario guidare per un po' il veicolo per
aggiornare i valori di pressione dei
pneumatici nel Driver Information
Centre. Durante questo periodo w
potrebbe accendersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione dei pneumatici sta diven‐
tando bassa. Controllare la pressione dei pneumatici.
Messaggi del veicolo 3 131.
Se la pressione dei pneumatici deve essere ridotta o aumentata, spegnere
il quadro.Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Un ruotino di scorta non è dotato di sensori di pressione. Il sistema di
monitoraggio pressione pneumatici
non funziona per queste ruote. La
spia w si accende. Per le altre tre
ruote il sistema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.
Dispositivi elettronici in funzione o
vicini a strutture che utilizzano onde
di frequenza simili possono interferire con il sistema di monitoraggio della
pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a
manutenzione. Per il sensore avvi‐
tato: sostituire il nucleo valvola e

Cura del veicolo257l'anello di tenuta. Per il sensore
agganciato: sostituire l'intero stelo
valvola.
Stato di carico del veicolo
Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla
tabella della pressione dei pneumatici
3 293 , e selezionare la relativa impo‐
stazione nel menu Carico
pneumatici nel Driver Information
Center 3 124 . Questa impostazione è
il riferimento per gli avvisi di pressione
pneumatici.
Il menu Carico pneumatici appare
solo se il veicolo è in sosta e il freno di stazionamento è applicato. Su
veicoli con cambio automatico, la leva selettrice deve essere in P.
Selezionare la pagina Carico dei
pneumatici in Menu informazioni
veicolo ? nel Driver Information
Center 3 124.
Selezionare: ● Leggero per una pressione
confortevole fino a 3 persone.
● Eco per una pressione Eco fino a
3 persone.
● Max per pieno carico.
Processo di abbinamento dei
sensori di pressione pneumatici
Ogni sensore di pressione dei pneu‐
matici ha un codice identificativo
unico. Il codice identificativo deve
essere abbinato alla posizione di una
nuova ruota dopo aver fatto ruotare le
ruote o il cambio della serie completa di ruote e se uno o più sensori di pres‐sione pneumatici sono stati sostituiti.
È necessario effettuare il processo di
abbinamento del sensore di pres‐
sione dei pneumatici anche dopo
aver sostituito una ruota di scorta con
una ruota normale dotata di tale
sensore.
La spia di malfunzionamento w e il
messaggio o il codice di avvertimento devono spegnersi o scomparire al
ciclo di accensione successivo. I sensori vengono abbinati alle posi‐
zioni della ruota mediante uno stru‐
mento di riprogrammazione, nel
seguente ordine: ruota anteriore lato
sinistro, ruota anteriore lato destro, ruota posteriore lato destro e ruota
posteriore sinistro. La luce dell'indi‐
catore di direzione nella posizione
attiva corrente rimane accesa fino
all'abbinamento del sensore.
Rivolgersi a un'autofficina per l'assi‐
stenza. Occorrono due minuti per
abbinare la prima posizione ruota e
cinque minuti in tutto per abbinare

258Cura del veicolotutte e quattro le posizioni ruote. Se si
impiega più tempo, il processo di
accoppiamento si arresta e deve
essere riavviato.
Il processo di abbinamento dei
sensori di pressione dei pneumatici è:
1. Azionare il freno di staziona‐ mento.
2. Inserire l'accensione.
3. Su veicoli con cambio automatico:
posizionare la leva del cambio in
P .
Sui veicoli con cambio manuale:
selezionare la folle.
4. Premere MENU posto sulla leva
dell'indicatore di direzione per
selezionare Menu informazioni
veicolo ? nel Driver Information
Center.
5. Ruotare la manopola di regola‐ zione per scorrere i menu fino al
menu della pressione dei pneu‐
matici.
6. Premere SET/CLR per iniziare il
processo di abbinamento del
sensore. Viene visualizzato un
messaggio che richiede l'accetta‐
zione del processo.
7. Premere di nuovo SET/CLR per
confermare la selezione. L'avvi‐ satore acustico suona due volte
per indicare che il ricevitore è in
modalità riapprendimento.
8. Iniziare con la ruota anteriore lato
sinistro.
9. Posizionare lo strumento di ripro‐ grammazione a contatto della
fianco laterale del pneumatico,
vicino allo stelo della valvola.
Quindi premere il pulsante per
attivare il sensore del sistema di
pressione dei pneumatici. Un
avvisatore acustico suona confer‐
mando che il codice identificativo
del sensore è stato accoppiato a
questa posizione della ruota.
10. Procedere con la ruota anteriore destra e ripetere la procedura
della Fase 9.
11. Procedere con la ruota posteriore
lato destro e ripetere la procedura della Fase 9.
12. Procedere con la ruota posteriore
sinistra e ripetere la procedura
della Fase 9. L'avvisatore
acustico suona due volte per indi‐ care che il codice identificativo del
sensore è stato abbinato allo
pneumatico posteriore sinistro e
che il processo di abbinamento
dei sensori di pressione pneuma‐
tici non è più attivo.
13. Disinserire l'accensione.
