2017.5 OPEL KARL ECU

Soins du véhicule1552. Débrancher le connecteur électri‐que du support d'ampoule.
3. Déposer l'ampoule dans le sens antihoraire et la sortir bien droit
hors du boîtier.
4. Insérer une nouvelle ampoule en l'introduisant bien droit dans le
boîtier du feu puis la tourner dans le sens horaire.
5. Rebrancher le connecteur électri‐ que.
Clignotants avant
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever.
2. Tourner l'ampoule dans le sens antihoraire et l'enlever de la
douille.
3. Remplacer l'ampoule.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
Feux arrièreFeux arrière, clignotants, feux stop et feux de recul
1. Dévisser les deux vis.
2. Enlever l'ensemble de feu arrière.
Veiller à ce que la goulotte de
câbles reste en place.

156Soins du véhicule
3. feu arrière / feu stop 1
clignotant 2
feu arrière 3
feu de recul (côté passager) / feu
antibrouillard arrière (côté
conducteur) 4.4. Faire tourner le porte-ampoule
dans le sens antihoraire.
5. Enlever le support d'ampoule.Pousser légèrement l'ampoule
dans la douille, la tourner dans le
sens antihoraire, l'enlever et
remplacer l'ampoule.
6. Introduire la douille d'ampoule dans l'ensemble de feu arrière et
la visser en place.
Brancher la fiche. Installer l'en‐
semble de feu arrière dans la
carrosserie et serrer les vis.
Fermer les couvercles et les encli‐
queter.
7. Mettre le contact, faire fonctionner
et vérifier tous les feux.

Soins du véhicule165Véhicules avec roue de secours
L'équipement de levage et l'outillage
du véhicule se trouvent dans le coffre.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.
Désignations des pneus
Par exemple 195/55 R 16 95 H195:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en
pouces91:indice de capacité de charge
par exemple : 91 correspond à 615 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.

166Soins du véhiculeLa vitesse maximale peut être
atteinte avec le poids à vide avec
conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse
maximale du véhicule.
Performances 3 197.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissable
au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage.
Ne pas oublier la roue de secours.
Cela vaut également pour les véhicu‐
les avec système de surveillance de
la pression des pneus.
Dévisser le capuchon de la valve.
Pression de gonflage 3 201.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte côté conducteur indi‐
que l'équipement pneumatique d'ori‐
gine du véhicule et les pressions de
gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elles
s'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options.
Pour obtenir une valeur de pression
des pneus correcte, appliquer la
procédure ci-après :
● Identifier l'appellation du moteur. Caractéristiques du moteur
3 196.
● Identifier les pneus correspon‐ dants.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.

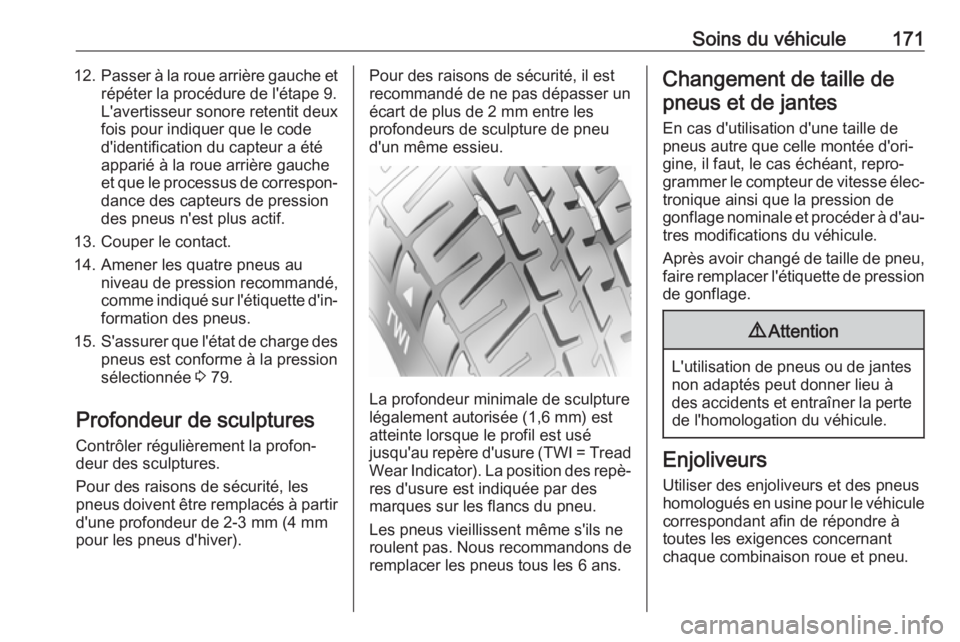

Soins du véhicule17112.Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gauche
et que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.
14. Amener les quatre pneus au niveau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 79.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de 2 mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐ res d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation d'une taille de
pneus autre que celle montée d'ori‐
gine, il faut, le cas échéant, repro‐
grammer le compteur de vitesse élec‐ tronique ainsi que la pression de
gonflage nominale et procéder à d'au‐
tres modifications du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.

174Soins du véhicule
6.Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.Placer le commutateur à bascule
du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
10. Le manomètre du compresseur indique brièvement une pression
jusqu'à six bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
11. Le produit d'étanchéité a été complètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.
12. La pression des pneus prescrite devrait être atteinte dans les dix
minutes. Pression de gonflage
3 201. Quand la pression
correcte est atteinte, éteindre le
compresseur.
Si la pression des pneus prescrite n'est pas atteinte dans les dix
minutes, démonter le kit de répa‐
ration de pneus. Avancer ou recu‐
ler le véhicule d'un tour de roue.
Brancher à nouveau le kit de répa‐
ration des pneus et poursuivre la
procédure de remplissage
pendant dix minutes. Si la pres‐
sion de gonflage prescrite n'est
toujours pas atteinte, c'est que le pneu est trop fortement endom‐
magé. Prendre contact avec un
atelier.

Soins du véhicule175Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le
compresseur pendant plus de dix
minutes.
13. Détacher le kit de réparation des pneus. Pousser le loquet pour
enlever la bouteille de produit
d'étanchéité de son support.
Visser le flexible de gonflage de
pneu à l'orifice libre de la bouteille de produit d'étanchéité. Ceci
empêche que le produit d'étan‐
chéité ne s'échappe pas. Ranger
le kit de réparation des pneus
dans le coffre.
14. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
15. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
16. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de dix minu‐tes), s'arrêter et contrôler la pres‐
sion des pneus. À cet effet, visser
directement le flexible d'air sur la
valve du pneu et le compresseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est
descendue au-dessous de
1,3 bar, il ne faut plus utiliser le
véhicule. Prendre contact avec un
atelier.
17. Ranger le kit de réparation des pneus dans le coffre.
Reposer le tapis de sol. Recou‐
vrement des rangements dans le
plancher arrière 3 57.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La valve de sécurité intégrée s'ouvre à une pression de sept bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.
Remplacer le flacon de produit de
colmatage. Mettre la bouteille au
rebut conformément aux prescrip‐
tions légales.
Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
environ -30 °C.

182Soins du véhiculeRemorquageRemorquage du véhiculeL'œillet de remorquage se trouve
dans l'outillage du véhicule 3 164.
1. Libérer le capuchon en utilisant un
tournevis et enlever le capuchon.
2. Visser l'œillet de remorquage au maximum et jusqu'à ce qu'il soit
en position horizontale.
3. Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
Généralités
L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Boîte de vitesses au point mort
(neutre).Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 88 km/h.
Dans tous les autres cas, et si la boîte de vitesses est défectueuse, l'essieu
avant doit être soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Insérer le bouchon et l'engager dans
le pare-chocs avant.
