2017.5 OPEL KARL horn

Kort sagt111Centrallås .............................. 21
Elektriska fönsterhissar .........29
2 Ytterbackspeglar ...................27
3 Farthållare .......................... 119
Hastighetsbegränsare ........121
Rattvärme ............................. 58
4 Blinkers och filbytessignal,
ljustuta, halvljus och helljus ..91
Fördröjd belysning ...............93
Parkeringsljus ....................... 92
5 Sidoluftmunstycken .............101
6 Instrument ............................ 62
7 Förarinformationscentral .......74
8 Rattreglage .......................... 58
9 Vindrutetorkare, vindru‐
tespolarsystem,
bakrutetorkare, bakrutes‐
polarsystem ........................... 59
10 Mittre luftmunstycken .........101
11 Varningsblinkers ..................90
12 Info-Display ........................... 78
13 Statuslysdiod stöldlarm ........25
14 Infotainmentsystem15Handskfack .......................... 50
16 Klimatiseringsautomatik ........95
17 AUX-kontakt, USB-port
18 Växelspak, manuell
växellåda ............................ 111
Växelväljare,
automatiserad manuell
växellåda ............................. 112
19 Sätesvärme ........................... 35
20 Handbroms ......................... 115
21 Tändlås med rattlås ...........105
22 Signalhorn ............................ 59
Förarairbag .......................... 41
23 Upplåsningshandtag för
motorhuv ............................ 134
24 Rattinställning ......................58
25 Säkringshållare ..................149
26 Dragkraftskontroll ...............116
Stadskörningsläge ..............118
Stopp/start-system ..............107
Bränslevalsknapp .................64
Filbytesvarning ...................123
Elektronisk stabilitetsreg‐
lering .................................. 11727Belysningsströmställare .......89
Strålkastarinställning ............90
Dimljus fram .......................... 91
Dimbakljus ........................... 91
Instrumentpanelbelys‐
ningens ljusstyrka .................92

148BilvårdNrStrömkrets1Baklucka2–3Bakruteuppvärmning4Uppvärmbara ytterbackspeglar5Taklucka6Växellådsstyrenhet7Motorstyrenhet8–9ABS10Karosstyrenhet, spänning11Backkamera12–13–14Motorstyrenhet/växellådsstyr‐
enhet15Insprutningssystem/startmotor16Bränslepump17Motorstyrenhet1NrStrömkrets18Motorstyrenhet219Insprutningssystem/tändning20Luftkonditionering21Batterisensor22Elektriskt rattlås23Kylfläkt, låg24–25Strömställare för ytterspegel26Motorstyrenhet/automatiserad
manuell växellådsmodul27Bränslesystem28Bromssystem29Passageraravkänning30Strålkastarinställning31Signalhorn32Dimljus fram33Vänster helljus34Höger helljusNrStrömkrets35–36Bakre torkare37Kurvljus vänster38Spolarsystem39Kurvljus höger40–41–42Startmotor 243Instrumentpanel44Automatiserad manuell växel‐
låda, DC-DC-omvandlare45Startmotor 146ABS47Kylfläkt, hög48Främre torkare49Karosstyrenhet/kvarhållen ström
av

156Bilvård4. Använd MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska
startas.
7. Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att visa att
mottagaren är i omlärningsläge.
8. Börja med vänster framhjul.
9. Placera ominlärningsverktyget mot däckets sidovägg, näraventilskaftet. Tryck sedan på
knappen för att aktivera däckt‐
ryckssensorn. En signal från tutan bekräftar att sensorns identifi‐
eringskod har matchats med detta
hjulläge.
10. Fortsätt till höger framhjul och upprepa processen i steg 9.
11. Fortsätt till höger bakhjul och upprepa processen i steg 9.12. Fortsätt till vänster bakhjul, ochupprepa processen i steg 9.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakhjul och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
13. Stäng av tändningen.
14. Pumpa alla fyra däcken till det rekommenderade däcktrycket
enligt däckinformationsetiketten.
15. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 74.
Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl kasseras
när profildjupet har nått ner till
2–3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
(1,6 mm) har nåtts när profilen har
slitits till en slitagevarnare (TWI =
Tread Wear Indicator). Deras läge
finns angivet med markeringar på
däcksidan.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byta däck ochfälgdimension
Vid användning av andra däckdimen‐sioner än de som monteras i fabriken
måste kanske hastighetsmätaren

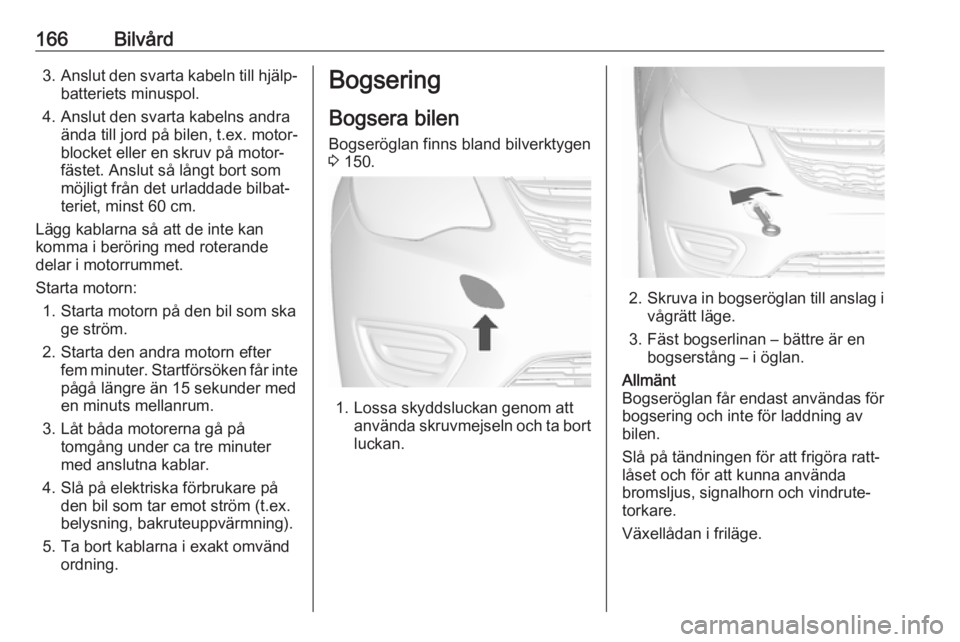

166Bilvård3.Anslut den svarta kabeln till hjälp‐
batteriets minuspol.
4. Anslut den svarta kabelns andra ända till jord på bilen, t.ex. motor‐
blocket eller en skruv på motor‐
fästet. Anslut så långt bort som
möjligt från det urladdade bilbat‐
teriet, minst 60 cm.
Lägg kablarna så att de inte kan
komma i beröring med roterande
delar i motorrummet.
Starta motorn: 1. Starta motorn på den bil som ska ge ström.
2. Starta den andra motorn efter fem minuter. Startförsöken får inte
pågå längre än 15 sekunder med
en minuts mellanrum.
3. Låt båda motorerna gå på tomgång under ca tre minuter
med anslutna kablar.
4. Slå på elektriska förbrukare på den bil som tar emot ström (t.ex.
belysning, bakruteuppvärmning).
5. Ta bort kablarna i exakt omvänd ordning.Bogsering
Bogsera bilen
Bogseröglan finns bland bilverktygen
3 150.
1. Lossa skyddsluckan genom att
använda skruvmejseln och ta bort
luckan.
2. Skruva in bogseröglan till anslag i
vågrätt läge.
3. Fäst bogserlinan – bättre är en bogserstång – i öglan.
Allmänt
Bogseröglan får endast användas för bogsering och inte för laddning av
bilen.
Slå på tändningen för att frigöra ratt‐
låset och för att kunna använda
bromsljus, signalhorn och vindrute‐
torkare.
Växellådan i friläge.

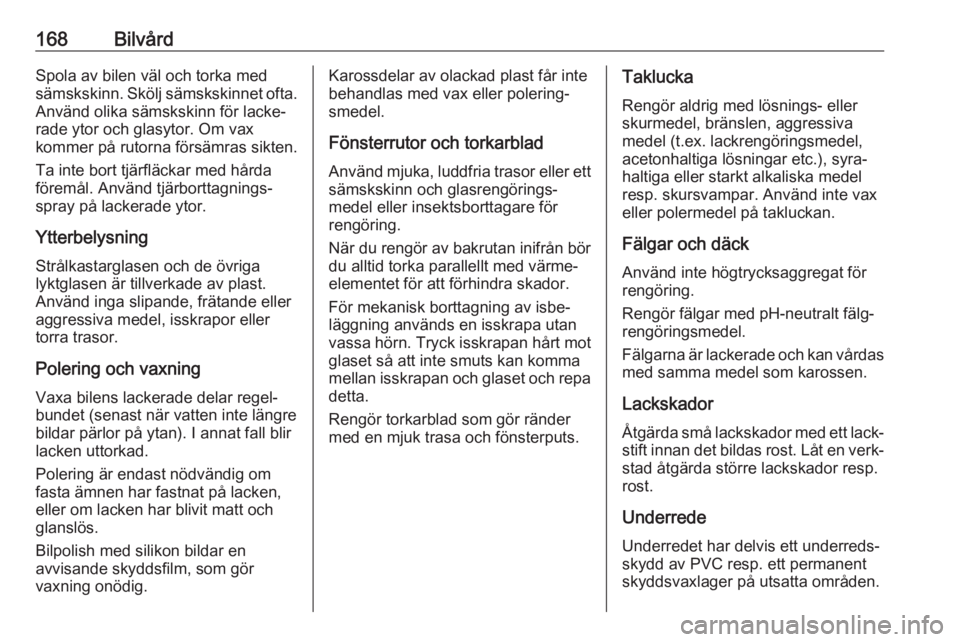

168BilvårdSpola av bilen väl och torka medsämskskinn. Skölj sämskskinnet ofta. Använd olika sämskskinn för lacke‐
rade ytor och glasytor. Om vax
kommer på rutorna försämras sikten.
Ta inte bort tjärfläckar med hårda föremål. Använd tjärborttagnings‐
spray på lackerade ytor.
Ytterbelysning
Strålkastarglasen och de övriga
lyktglasen är tillverkade av plast.
Använd inga slipande, frätande eller
aggressiva medel, isskrapor eller
torra trasor.
Polering och vaxning
Vaxa bilens lackerade delar regel‐
bundet (senast när vatten inte längre
bildar pärlor på ytan). I annat fall blir lacken uttorkad.
Polering är endast nödvändig om
fasta ämnen har fastnat på lacken,
eller om lacken har blivit matt och
glanslös.
Bilpolish med silikon bildar en
avvisande skyddsfilm, som gör
vaxning onödig.Karossdelar av olackad plast får inte
behandlas med vax eller polering‐
smedel.
Fönsterrutor och torkarblad
Använd mjuka, luddfria trasor eller ett sämskskinn och glasrengörings‐
medel eller insektsborttagare för
rengöring.
När du rengör av bakrutan inifrån bör
du alltid torka parallellt med värme‐
elementet för att förhindra skador.
För mekanisk borttagning av isbe‐
läggning används en isskrapa utan
vassa hörn. Tryck isskrapan hårt mot glaset så att inte smuts kan komma
mellan isskrapan och glaset och repa
detta.
Rengör torkarblad som gör ränder
med en mjuk trasa och fönsterputs.Taklucka
Rengör aldrig med lösnings- eller
skurmedel, bränslen, aggressiva
medel (t.ex. lackrengöringsmedel,
acetonhaltiga lösningar etc.), syra‐
haltiga eller starkt alkaliska medel
resp. skursvampar. Använd inte vax
eller polermedel på takluckan.
Fälgar och däck
Använd inte högtrycksaggregat för rengöring.
Rengör fälgar med pH-neutralt fälg‐
rengöringsmedel.
Fälgarna är lackerade och kan vårdas
med samma medel som karossen.
Lackskador Åtgärda små lackskador med ett lack‐
stift innan det bildas rost. Låt en verk‐ stad åtgärda större lackskador resp.
rost.
Underrede
Underredet har delvis ett underreds‐
skydd av PVC resp. ett permanent
skyddsvaxlager på utsatta områden.
