2017.5 OPEL CORSA E ESP

52Scaunele, sistemele de siguranţă9Pericol
Dacă folosiţi un scaun pentru copii
montat cu spatele la direcţia de
deplasare, montat pe scaunul
pasagerului din faţă, sistemul
airbag pentru scaunul pasagerului din faţă trebuie dezactivat.
Aceasta se aplică de asemenea anumitor scaune pentru copii
montate cu faţa la direcţia de
deplasare, conform indicaţiilor din
tabele 3 53.
Dezactivarea airbagurilor 3 50.
Etichetă airbag 3 45.
Bancheta din spate este locaţia cea
mai confortabilă pentru fixarea unui
sistem de reţinere pentru copii.
Copiii trebuie poziţionaţi cu spatele la sensul de mers atunci când acest
lucru este posibil. Astfel, coloana
vertebrală a copilului, care este încă
fragilă, va fi supusă unei tensionări
minime în cazul unui accident.
Alegerea sistemului adecvat
Utilizaţi numai scaune pentru copii,
de ex., cele care respectă normele
UN ECE în vigoare.
Verificaţi dacă scaunul de copil pe
care îl veţi instala este compatibil cu
acest autovehicul. Consultaţi tabelele
de la paginile următoare,
instrucţiunile furnizate împreună cu
scaunul pentru copii şi lista de tipuri
de autovehicule pentru scaunele
pentru copii care nu sunt universale.
Verificaţi dacă locul de instalare a
sistemului de reţinere pentru copii în
autovehicul este adecvat, vezi
tabelele următoare.
Nu lăsaţi copiii să intre sau să iasă din
autovehicul decât pe partea opusă
celei dinspre trafic.
Când scaunul de copil nu este folosit,
fixaţi-l cu o centură de siguranţă sau
scoateţi-l din maşină.
Scaunele pentru copii pot fi fixate cu
ancore de instalare ISOFIX,
superioare, dacă sunt disponibile,
şi/sau cu o centura de siguranţă cu
fixare în 3 puncte. Consultaţi tabelele următoare.Notă
Nu lipiţi autocolante pe scaunele
pentru copii şi nu le acoperiţi cu alte
materiale.
Un scaun pentru copii supus şocului
în cazul unui accident trebuie
înlocuit.

Scaunele, sistemele de siguranţă53Locuri de instalare a scaunelor pentru copii
Opţiunile disponibile pentru fixarea unui scaun pentru copii cu o centură de siguranţă cu fixare în 3 puncteClasă de greutate
Pe scaunul pasagerului din faţă
Pe locurile laterale din spatePe locul din mijloc din spate
airbag activatairbag dezactivatGrupa 0: până la 10 kgXU 1,2U/L 3XGrupa 0+: până la 13 kgXU1,2U/L 3XGrupa I: 9 - 18 kgXU1,2U/L 3,4XGrupa II: 15 - 25 kgU1,2XU/L 3,4XGrupa III: 22 - 36 kgU1,2XU/L 3,4XU:utilizare universală în combinaţie cu centurile de siguranţă cu fixare în trei puncteL:adecvat pentru scaune speciale pentru copii, de tip „specific pentru autovehicul”, „restricţionat” sau „semiuniversal”.
Scaunul pentru copii trebuie aprobat pentru un anumit tip specific de autovehicul (consultaţi lista tipurilor de autovehicule a scaunului pentru copii)X:nu este admis niciun scaun pentru copii la această clasă de greutate1:deplasaţi scaunul în faţă, atât cât este cazul, şi reglaţi spătarul scaunului, atât cât este cazul în poziţie verticală pentru a garanta faptul că centura trece în faţă din punctul de fixare superior2:deplasaţi scaunul în sus, atât cât este cazul, şi reglaţi spătarul scaunului, atât cât este cazul în poziţie verticală pentru
a garanta faptul că centura este strâns pe partea cu catarama3:deplasaţi în faţă, atât cât este necesar, scaunul faţă corespunzător din faţa scaunului pentru copii4:reglaţi spătarul corespunzător în poziţia cea mai îndepărtată 3 69, reglaţi spătarul corespunzător după caz sau
demontaţi-l dacă este cazul 3 36

Scaunele, sistemele de siguranţă551:deplasaţi scaunul în faţă, atât cât este cazul, şi reglaţi spătarul scaunului, atât cât este cazul în poziţie verticalăpentru a garanta faptul că centura trece în faţă din punctul de fixare superior2:deplasaţi scaunul în sus, atât cât este cazul, şi reglaţi spătarul scaunului, atât cât este cazul în poziţie verticalăpentru a garanta faptul că centura este strâns pe partea cu catarama3:deplasaţi în faţă, atât cât este necesar, scaunul faţă corespunzător din faţa scaunului pentru copii4:reglaţi spătarul corespunzător în poziţia cea mai îndepărtată 3 69, reglaţi spătarul corespunzător după caz sau
demontaţi-l dacă este cazul 3 365:punctele de ancorare ISOFIX/superioare sunt opţionale pentru scaunul pasagerului din faţă (nu sunt disponibile
pentru scaunele sport)
Clasa de mărime şi dispozitiv pentru scaune ISOFIX
A - ISO/F3:scaun cu faţa la drum pentru copii de talie maximă din clasa de greutate 9 la 18 kgB - ISO/F2:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kgB1 - ISO/F2X:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kgC - ISO/R3:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mari din grupa de gabarit de până la 18 kgD - ISO/R2:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de până la 18 kgE - ISO/R1:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de
până la 13 kg

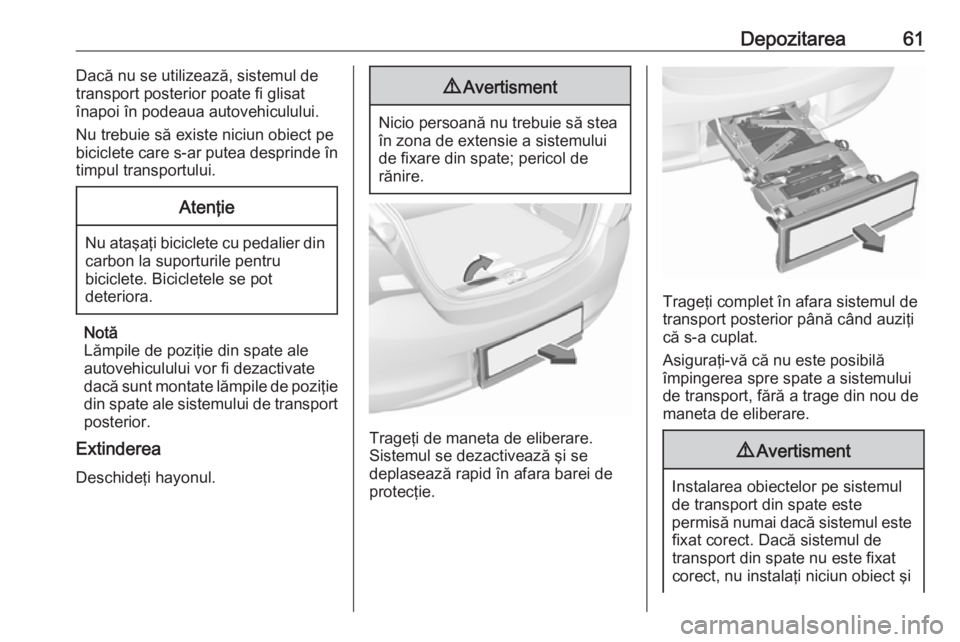

Depozitarea61Dacă nu se utilizează, sistemul de
transport posterior poate fi glisat
înapoi în podeaua autovehiculului.
Nu trebuie să existe niciun obiect pe
biciclete care s-ar putea desprinde în
timpul transportului.Atenţie
Nu ataşaţi biciclete cu pedalier din carbon la suporturile pentru
biciclete. Bicicletele se pot
deteriora.
Notă
Lămpile de poziţie din spate ale autovehiculului vor fi dezactivate
dacă sunt montate lămpile de poziţie
din spate ale sistemului de transport posterior.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.
Trageţi de maneta de eliberare.
Sistemul se dezactivează şi se
deplasează rapid în afara barei de
protecţie.
Trageţi complet în afara sistemul de
transport posterior până când auziţi
că s-a cuplat.
Asiguraţi-vă că nu este posibilă
împingerea spre spate a sistemului
de transport, fără a trage din nou de
maneta de eliberare.
9 Avertisment
Instalarea obiectelor pe sistemul
de transport din spate este
permisă numai dacă sistemul este fixat corect. Dacă sistemul de
transport din spate nu este fixat
corect, nu instalaţi niciun obiect şi

66Depozitarea
Aşezaţi locaşurile pentru roţi astfel
încât bicicleta să fie în poziţie
orizontală. Aici, distanţa dintre pedale
şi hayon trebuie să fie de cel puţin
5 cm.
Ambele anvelope ale bicicletei
trebuie să fie în locaşurile pentru
roată.
Atenţie
Asiguraţi-vă că locaşele roţii sunt
scoase în afară atât cât este
necesar pentru a avea ambele roţi ale bicicletei aşezate în locaşe.
Altfel, montarea orizontală a
bicicletelor nu este garantată.
Nerespectarea acestei
recomandări poate duce la
deteriorarea roţilor bicicletelor
determinată de gazele de
eşapament fierbinţi.
Alinierea bicicletei pe direcţia
longitudinală a autovehiculului: Slăbiţi
uşor suportul pedalei.
Plasaţi bicicleta vertical utilizând
maneta rotativă din locaşul pârghiei
pedalei.
Dacă cele două biciclete se
obstrucţionează una pe alta, poziţia
relativă a bicicletelor poate fi adaptată
prin reglarea locaşurilor pentru roată
şi a manetei rotative din locaşul
pârghiei de pedală, până când
bicicletele nu se mai ating una de alta.
Asiguraţi-vă că există spaţiu suficient
de la autovehicul.
Strângeţi manual la maximum
şurubul de ataşare pentru butucul
pedalier.
Asiguraţi ambele roţi ale bicicletei în
locaşurile pentru roţi, utilizând
opritoarele de curea.
Verificaţi bicicleta pentru a vă asigura
că este fixată bine.

Depozitarea69Împingeţi în jos maneta de strângere
şi trageţi din locaş suporturile
ambelor lămpi.
Pliaţi soclurile becurilor pe spatele
lămpilor de poziţie.
Întâi plasaţi în locaşuri lampa de
poziţie din faţă ( 1), apoi lampa de
poziţie din spate ( 2) şi împingeţi în jos
atât cât se permite. Împingeţi
cablurile până la capăt în toate
ghidajele, pentru a preveni
deteriorarea acestora.
Deschideţi hayonul.
Apăsaţi în sus maneta de deblocare
şi menţineţi-o în poziţie. Ridicaţi puţin
sistemul şi apăsaţi-l în bara de
protecţie până se cuplează.
Maneta de eliberare trebuie să revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.
Portbagajul
Extensia portbagajului
Spătarele scaunelor spate pot fi
blocate în două poziţii. La
transportarea articolelor
voluminoase, blocaţi-le în poziţie
verticală.
Spătarul fracţionabil
Trageţi de maneta de eliberare de pe
partea corespunzătoare, trageţi de
spătar înainte spre poziţia verticală şi fixaţi.
Spătarul nefracţionabil

70DepozitareaTrageţi de maneta de eliberare de pe
ambele părţi, trageţi de spătar înainte spre poziţia verticală şi fixaţi.
Când se blochează, apare un semn
roşu lângă maneta de eliberare.
Spătarul este fixat corect numai când
ambele marcaje laterale roşii de
lângă maneta de deblocare nu mai
sunt vizibile.
Rabaterea spătarelor din spate Scoateţi capacul portbagajului după
caz.
Împingeţi în jos tetierele apăsând
opritorul.Ghidaţi centurile de siguranţă prin
suporturile laterale pentru a nu se
deteriora. Când rabataţi spătarul,
trageţi centurile de siguranţă odată cu acesta.
Spătarul fracţionabil
Trageţi de maneta de eliberare de pe
partea corespunzătoare şi rabataţi-l
pe şezutul scaunului.
Spătarul nefracţionabil
Trageţi de maneta de eliberare de pe
ambele părţi şi rabataţi-l pe şezutul
scaunului.
Dacă autovehiculul va fi încărcat
printr-o portieră din spate, scoateţi
centura de siguranţă din ghidajul
spătarului scaunului şi introduceţi
clema metalică în fantă, aşa cum se
arată în figură.
Pentru ridicare, ridicaţi spătarele şi ghidaţi-le în poziţie verticală până
când se fixează cu un declic.
Verificaţi ca centurile de siguranţă ale
locurilor laterale să fie introduse în
dispozitivele de ghidare
corespunzătoare.
Spătarul este fixat corect numai când
ambele marcaje laterale roşii de
lângă maneta de deblocare nu mai
sunt vizibile.

Depozitarea719Avertisment
Conduceţi autovehiculul numai
când spătarele sunt asigurate în poziţia blocată. În caz contrar,
există riscul rănirii ocupanţilor sau al deteriorării încărcăturii sau
autovehiculului în cazul unei
frânări bruşte sau al unei coliziuni.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Copertina portbagajului
Nu puneţi obiecte pe capac.
Hatchback cu 3 portiere/cu 5
portiere
Demontarea
Desprindeţi firele de fixare de pe
hayon.
Ridicaţi capacul de partea din spate
şi împingeţi-l în sus în partea din faţă.
Luaţi capacul.
Depozitarea
Când portbagajul este complet
încărcat, depozitaţi copertina
portbagajului pe scaunele din spate
sau scoateţi-o din autovehicul.
Montarea
Angrenaţi capacul în ghidajele
laterale şi rabateţi-l. Ataşaţi firele de
fixare de hayon.
Furgonetă pentru livrări Copertina portbagajului constă din
patru segmente care pot fi scoase şi
introduse individual.
Demontarea
