2017.5 OPEL ASTRA K sensor

Braukšana un ekspluatācija359ziņojums Park Assist Off
(Novietošanas (parkošanās)
palīgsistēma izslēgta) .
Pēc manuālas deaktivizēšanas
priekšējā/aizmugurējā novietošanas
palīgsistēma atkal tiek aktivizēta, ja
tiek nospiests r vai tiek ieslēgts
atpakaļgaitas pārnesums.
Visu sistēmu var manuāli deaktivizēt informācijas displeja automašīnas
personalizācijas izvēlnē. Tā paliek
deaktivizēta visu aizdedzes ciklu vai
līdz atkārtotai aktivizēšanai
personalizācijas izvēlnē.
Automašīnas personalizācija 3 133.
Kļūmes
Ja sistēmas darbībā ir radusies kļūme
vai ja sistēma īslaicīgi nedarbojas,
piemēram, augsta ārējo trokšņu
līmeņa vai citu traucējumu dēļ,
vadītāja informācijas centrā tiek
parādīts ziņojums.
Automašīnas paziņojumi 3 132.Uzlabota automašīnas
novietošanas palīgsistēma9 Brīdinājums
Par sistēmas ieteiktās stāvvietas
izvēli un par automašīnas
novietošanas manevru ir atbildīgs
tikai vadītājs.
Lietojot uzlaboto automašīnas
novietošanas palīgsistēmu,
noteikti vispirms pārbaudiet zonu
ap automašīnu visos virzienos.
Uzlabotā automašīnas novietošanas
palīgsistēma braukšanas laikā meklē
piemērotu stāvvietu, aprēķina
trajektoriju un automātiski novieto
automašīnu paralēlā vai
perpendikulārā stāvvietā.
Norādījumi tiek sniegti vadītāja
informācijas centrā 3 123 vai atkarībā
no versijas informācijas displejā
3 129, un ir dzirdami skaņas signāli.
Vadītājam ir jākontrolē paātrinājums, bremzēšana un pārnesumu
pārslēgšana; stūrēšana notiek
automātiski.
Uzlabotā automašīnas novietošanas
palīgsistēma vienmēr tiek uzstādīta
kopā ar priekšējo un aizmugurējo
novietošanas palīgsistēmu. Abas
sistēmas izmanto vienus un tos
pašus sensorus priekšējā un
aizmugurējā buferī.
Sistēmai ir seši ultraskaņas sensori
gan aizmugurējā, gan priekšējā
buferī.
Uzlabotās automašīnas
novietošanas palīgsistēmas
aktivizēšana
Uzlaboto automašīnas novietošanas palīgsistēmu var aktivizēt, tikai
braucot uz priekšu.

Braukšana un ekspluatācija363Vispārīgas piezīmes par
automašīnas novietošanas
palīgsistēmām9 Brīdinājums
Zināmos apstākļos dažādas
atstarojošas virsmas uz
priekšmetiem un apģērba, kā arī
ārējie trokšņa avoti var izraisīt
sistēmas darbības traucējumus,
neļaujot tai noteikt šķēršļa
atrašanās vietu.
Sevišķa uzmanība jāpievērš
zemiem šķēršļiem, ar kuriem
saduroties, var tikt bojāta buferu
apakšpuse.
Uzmanību
Sistēmas darbība var
pasliktināties, ja sensori ir nosegti, piemēram, apledojuši vai
apsniguši.
Atvieglotas parkošanās sistēmu darbība var pasliktināties, ja
automašīnā ir iekrauta smaga
krava.
Īpaši nosacījumi attiecas uz
tuvumā esošām augstākām
automašīnām ( piemēram, bezceļa
automašīnām, mikroautobusiem,
furgoniem). Nav garantēta tādu
objektu uztveršana (un pareizs
attāluma rādījums), kas atrodas
šādu automašīnu augšējās daļas
līmenī.
Sistēma var neuztvert objektus ar
ļoti nelielu atstarojošo
šķērsgriezumu, piemēram, šaurus
priekšmetus vai mīkstus
materiālus.
Novietošanas palīgsistēmas
nenosaka objektus, kas neatrodas
to uztveršanas diapazonā.
Piezīme
Pastāv iespēja, ka sensors uztvers
neesošu objektu, ko izraisa atbalss
traucējumi un ārēji akustiski trokšņi
vai mehāniskas neprecizitātes (ir
iespējami periodiski viltus
brīdinājumi).
Pārliecinieties, ka priekšējā numura
zīme ir pareizi pieskrūvēta (tā nav
salocīta un nav spraugu starp to un
buferi kreisajā vai labajā pusē) un ka sensori ir stingri nostiprināti savās
vietās.
Uzlabotā automašīnas
novietošanas palīgsistēma var
nenoreaģēt uz izmaiņām pieejamajā
stāvvietā pēc novietošanas
manevra uzsākšanas. Sistēma var
atpazīt iebrauktuvi, vārtus, pagalmu
vai pat krustojumu kā stāvvietu. Pēc
atpakaļgaitas pārnesuma
ieslēgšanas sistēma uzsāks
novietošanas manevru. Izvērtējiet
ieteiktās stāvvietas pieejamību.
Sistēma neuztver brauktuves
defektus, piemēram, būvlaukumos.
Atbildība jāuzņemas vadītājam.
Piezīme
Pēc ražošanas ir jāveic sistēmas
kalibrācija. Lai novietošanas
norādījumi būtu optimāli, ir
jānobrauc vismaz 10 km, tostarp
jāveic vairāki pagriezieni.
Sānu aklo zonu brīdinājums
Sānu aklo zonu brīdinājuma sistēma
nosaka objektus, kas atrodas "aklajā
zonā" abās automašīnas pusēs.
Nosakot objektus, kas var nebūt

364Braukšana un ekspluatācijaredzami salona un ārējos spoguļos,
sistēma parāda vizuālu brīdinājumu
katrā ārējā spogulī.
Sānu aklo zonu brīdinājuma sistēma
izmanto dažus uzlabotās
automašīnas novietošanas
palīgsistēmas sensorus, kas atrodas
priekšējā un aizmugurējā buferī abās
automašīnas pusēs.9 Brīdinājums
Sānu aklo zonu brīdinājuma
sistēma neaizstāj vadītāja redzi.
Sistēma nenosaka:
● automašīnas, kuras atrodas ārpus aklajām zonām, bet,
iespējams, strauji tuvojas
● gājējus, velosipēdistus vai dzīvniekus
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Ja sistēma, braucot uz priekšu, sānu aklajā zonā nosaka citu automašīnu,
tad neatkarīgi no tā, vai šī automašīna tiek apsteigta vai arī tā apsteidz jūs,
attiecīgajā ārējā spogulī iedegas
dzeltens brīdinājuma simbols B. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols B
sāk mirgot dzeltenā krāsā, brīdinot,
ka pašlaik nav ieteicams mainīt joslu.
Piezīme
Ja apdzenošais transportlīdzeklis
brauc vismaz par 10 km/h ātrāk nekā
apdzītais transportlīdzeklis, tad
brīdinājuma simbols B attiecīgajā
spogulī var neiedegties.
Sānu aklo zonu brīdinājuma sistēma
ir aktīva ātrumā no 10 km/h līdz
140 km/h. Braucot ātrāk par
140 km/h, sistēma tiek deaktivizēta,
par ko liecina vāji izgaismoti
brīdinājuma simboli B abos ārējos
spoguļos. Braucot lēnāk par šo
ātrumu, abi brīdinājuma simboli
nodziest. Ja aklajā zonā ir noteikta
automašīna, brīdinājuma simboli B
kā parasti iedegas attiecīgajā pusē.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.
Šo sistēmu var aktivizēt vai
deaktivizēt informācijas displejā.
Automašīnas personalizācija 3 133.
Deaktivizēšanu apstiprina ziņojums vadītāja informācijas centrā.
Noteikšanas zonas Noteikšanas zonas sākas pie
aizmugurējā bufera un sniedzas
aptuveni trīs metrus uz aizmuguri un
abiem sāniem. Zonas augstums ir no
aptuveni pusmetra līdz
diviem metriem no zemes.
Sistēma tiek deaktivizēta, ja ar
automašīnu tiek vilkta piekabe vai ir
piestiprināts riteņu pārvadāšanas
bagāžnieks.

Braukšana un ekspluatācija365Sānu aklo zonu brīdinājuma sistēma
ir izstrādāta tā, lai tā ignorētu
stacionārus objektus, piemēram,
šoseju barjeras, stabus, ietves malas,
sienas un sijas. Stāvošas vai
pretimbraucošas automašīnas netiek
noteiktas.
Kļūmes Normālas darbības apstākļos dažkārt
brīdinājums var netikt parādīts, un
mitros apstākļos brīdinājumi var tikt
izlaisti biežāk.
Sānu aklo zonu brīdinājuma sistēma
nedarbojas, ja aizmugurējā bufera
kreiso vai labo stūri sedz dubļi,
netīrumi, sniegs vai ledus vai ja
sistēmas darbībai traucē stiprs lietus.
Tīrīšanas norādījumi 3 436.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu, piemēram,
apsnigušu sensoru dēļ sistēma
nedarbojas, tiek pastāvīgi iedegti
simboli spoguļos un vadītāja
informācijas centrā tiek parādīts
ziņojums. Meklējiet palīdzību
autoservisā.Atpakaļskata kamera
Atpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts krāsu
informācijas displejā.9 Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un uzlabotās
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Nebrauciet ar automašīnu
atpakaļgaitā, skatoties tikai
informatīvajā displejā, un pirms
braukšanas atpakaļgaitā
pārbaudiet apkārtni aiz
automašīnas un tai visapkārt.
Aktivizēšana
Atpakaļskata kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas
pārnesumu.
Darbība
5 durvju hečbekam kamera ir
uzstādīta starp numura zīmes
apgaismojuma lukturiem.
Variantā Sports Tourer kamera ir
uzstādīta zem bagāžas nodalījuma
durvju moldinga.

366Braukšana un ekspluatācija
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar viena metra intervālu, kas
tiek projicētas uz attēla, lai noteiktu
attālumu līdz attēlotajiem objektiem.Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.
Brīdinājuma simboli
Attēlos, kuros redzami uzlabotās
automašīnas novietošanas
palīgsistēmas aizmugurējo sensoru
noteiktie šķēršļi, brīdinājuma simboli
tiek norādīti kā trīsstūri 9.
Turklāt informācijas displeja augšējā rindā ir redzams simbols 9 kopā ar
brīdinājumu pārbaudīt automašīnas
tuvāko apkārtni.
Deaktivizēšana
Kamera tiek izslēgta, kad ir sasniegts
noteikts ātrums, braucot uz priekšu,
vai ja atpakaļgaitas pārnesums nav
bijis ieslēgts aptuveni 15 sekundes.
Vadlīniju un brīdinājuma simbolu
deaktivizēšana
7" krāsu informācijas displejs: vizuālo
vadlīniju aktivizāciju vai deaktivizāciju un brīdinājuma simbolus var mainīt ar
skārientaustiņiem displeja apakšējā
zonā.
8" krāsu informācijas displejs: vizuālo vadlīniju aktivizāciju vai deaktivizāciju
un brīdinājuma simbolus var mainīt

408Automašīnas kopšanaNr.Elektriskā ķēde1Starteris2Starteris3Izplūdes gāzu sensors4Motora vadības modulis5Dzinēja funkcijas6Pārnesumkārbas vadības
modulis7–8Motora vadības modulis9Klimata kontroles sistēma10Dīzeļdzinēja izplūdes sistēma11Bagāžas nodalījuma durvju
aizslēgšanas sistēma, transmi‐
sija12Sēdekļa gurnu masāžas funkcija13Papildu elektriskais dzesēšanas
šķidruma sūknis14Dīzeļdzinēja izplūdes sistēma15Izplūdes gāzu sensors16Degvielas iesmidzināšana17Degvielas iesmidzināšana18Dīzeļdzinēja izplūdes sistēma19Dīzeļdzinēja izplūdes sistēmaNr.Elektriskā ķēde20–21Maiņstrāvas/līdzstrāvas pārvei‐
dotājs22ABS23Apskalotāja sistēma vējstiklam
un aizmugurējam logam24–25Dīzeļdegvielas sildītājs26Pārnesumkārbas vadības
modulis27Bagāžas nodalījuma durvju elek‐ triskās vadības modulis28–29Aizmugurējā stikla apsilde30Spoguļu atkausēšana31–32Līdzstrāvas pārveidotājs/LED
displejs/elektriskais sildītājs/
klimata kontroles sistēma/kvēl‐
sveču kontrollers33Pretaizdzīšanas signalizācija34Signāltaure35Elektriskā kontaktligzda
bagāžas nodalījumā

Automašīnas kopšana409Nr.Elektriskā ķēde36Labais tālās gaismas lukturis
(halogēnu)/labais tuvās gaismas
lukturis (LED)37Kreisās puses tālā gaisma (halo‐ gēnu)38LED priekšējais lukturis/
priekšējo lukturu gaismas kūļa
augstuma automātiska regulē‐
šana39Priekšējie miglas lukturi40OnStar41Ūdens degvielā sensors/ūdens
sūknis42Priekšējo lukturu gaismas kūļa
augstuma manuālā regulēšana43Degvielas sūknis44Atpakaļskata kamera/salona
atpakaļskata spogulis/piekabes
modulis45LED kreisais priekšējais lukturis/
kreisā priekšējā luktura gaismas kūļa augstuma automātiska
regulēšana46Kontrolmērinstrumentu panelis47Stūres statņa bloķētājsNr.Elektriskā ķēde48Aizmugurējā stikla tīrītājs49–50LED labais priekšējais lukturis/
labā priekšējā luktura gaismas
kūļa augstuma automātiska
regulēšana51Kreisais tuvās gaismas lukturis
(LED)52Dzinēja vadības modulis/pārne‐
sumkārbas vadības modulis53–54Vējstikla tīrītāji55Dīzeļdzinēja izplūdes sistēma56–57–
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Drošinātāju bloks atrodas aiz
pārsega.
Pavelciet pārsegu un noņemiet to.
Automašīnās ar strāvas savienotāju:
Ja drošinātāju pārsegam ir strāvas
savienotājs, tas ir jānoņem,
izmantojot adapteri un skrūvgriezi.
Adapteris ir noglabāts cimdu
nodalījumā 3 76. Skrūvgriezis ir
noglabāts bagāžas nodalījumā
3 413.

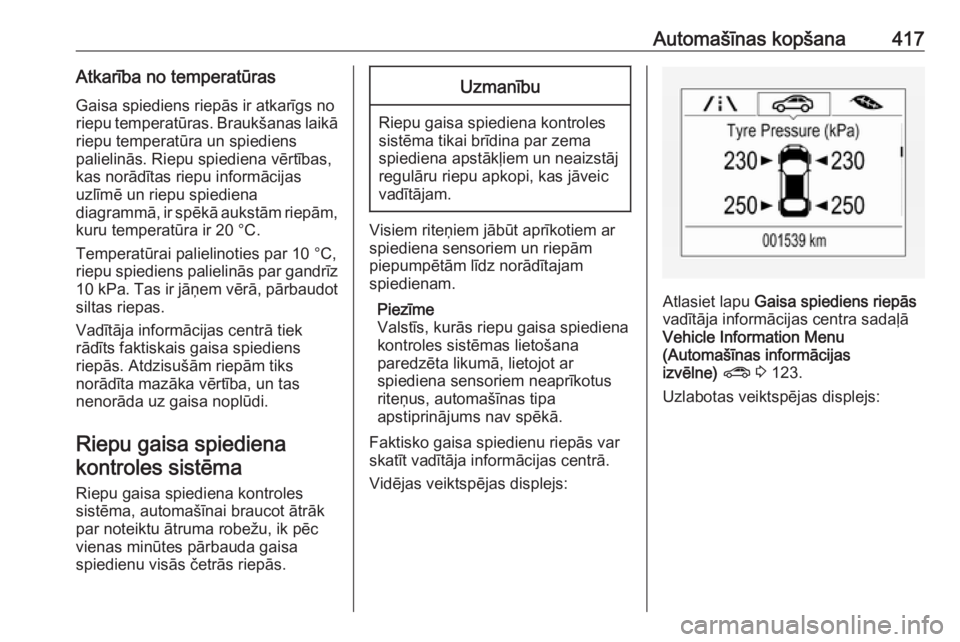

Automašīnas kopšana417Atkarība no temperatūrasGaisa spiediens riepās ir atkarīgs no
riepu temperatūras. Braukšanas laikā
riepu temperatūra un spiediens
palielinās. Riepu spiediena vērtības, kas norādītas riepu informācijas
uzlīmē un riepu spiediena
diagrammā, ir spēkā aukstām riepām, kuru temperatūra ir 20 °C.
Temperatūrai palielinoties par 10 °C,
riepu spiediens palielinās par gandrīz
10 kPa . Tas ir jāņem vērā, pārbaudot
siltas riepas.
Vadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Atdzisušām riepām tiks
norādīta mazāka vērtība, un tas
nenorāda uz gaisa noplūdi.
Riepu gaisa spiedienakontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātruma robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Faktisko gaisa spiedienu riepās var
skatīt vadītāja informācijas centrā.
Vidējas veiktspējas displejs:
Atlasiet lapu Gaisa spiediens riepās
vadītāja informācijas centra sadaļā
Vehicle Information Menu
(Automašīnas informācijas
izvēlne) ? 3 123.
Uzlabotas veiktspējas displejs:
