Autóápolás205Mélynyomó dobozzal felszerelt
változatoknál a gumiabroncs javító
készlet a csomagtér padlókárpitja
alatti dobozban található.
Gumiabroncs javító készlet
használatához először távolítsa el a
padlókárpitot: hajtsa fel a kárpit hátsó
részét előre, és húzza ki hátrafelé
3 68.
1. Vegye ki a gumiabroncs javító
készletet a tárolórekeszből.
2. Vegye elő a kompresszort.
3. Vegye ki az elektromos csatlakozókábelt és a
levegőcsövet a kompresszor alján lévő rekeszekből.
4. Csavarja rá a kompresszor levegőcsövét a tömítőanyag-
tartályon lévő csatlakozóra.
5. Erősítse a tömítőanyag-tartályt a kompresszoron lévő tartóra.
Helyezze a kompresszort a
gumiabroncshoz közel úgy, hogy
a tömítőanyag-tartály felfelé
álljon.
6. Csavarja le a szelepsapkát a defektes gumiabroncs szelepéről.
7. Csavarja rá a töltőcsövet a gumiabroncs szelepére.
8. A kompresszoron lévő kapcsolónak J állásban kell
lennie.

212Autóápolás6. Emelje meg kézzel egy kicsit apótkerék tartót, és válassza le
biztonsági kábelt.
7. Engedje le a tartószerkezetet teljesen, és vegye ki a pótkereket.
8. Cserélje ki a kereket 3 207.
A sérült kereket rögzíteni kell a
csomagtérben, lásd lent.
9. Emelje meg az üres pótkeréktartót és akassza be a
biztonsági kábelt.
10. Emelje még tovább a pótkerék tartót, és kapcsolja be a rögzítőt.
A kampó nyitott felének
menetirányba kell mutatnia.
11. Zárja be az üres pótkeréktartót, ehhez forgassa a hatlapfejű
csavart folyamatosan, az
óramutató járásával megegyező
irányba, a kerékkulccsal.
12. Tegye el a kerékkulcsot és az emelőt a szerszámoskészletbe, a
jármű padlójába.
13. Csukja le a csomagtér padlót.
Sérült kerék tárolása a
csomagtérben
A pótkerék tartó nem alkalmas a
pótkeréktől eltérő méretű kerekek
tárolására.
A pótkerék méreténél szélesebb
sérült kereket a csomagtérben kell
tárolni és egy pánttal rögzíteni kell
azt. Szerszámkészlet 3 194.Max. 195/55 R 16 gumiabroncs
méretű kerekek 1. Vegye ki a csomagtérfedelet, és emelje fel a csomagtér padlót.
Tegye mindkettőt a hátsó ülések
felemelt háttámlája mögé.
2. Csavarja ki a szárnyas anyát, és vegye ki a szerszámkészletet.
3. Helyezze el a sérült kereket úgy, hogy függőlegesen álljon a
szerszámkészlet helyén, és
előrefelé nézzen.

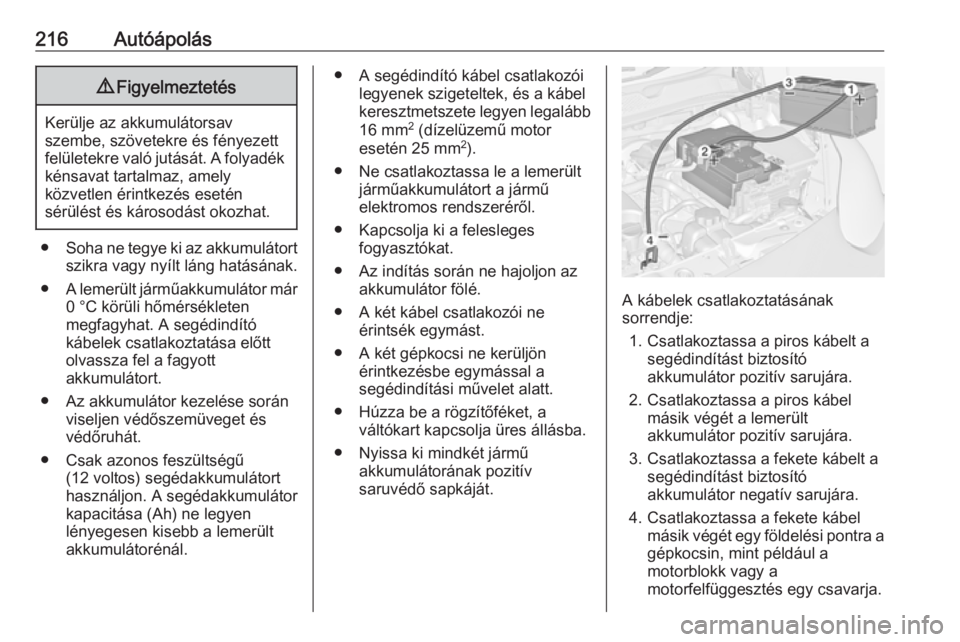

216Autóápolás9Figyelmeztetés
Kerülje az akkumulátorsav
szembe, szövetekre és fényezett
felületekre való jutását. A folyadék kénsavat tartalmaz, amely
közvetlen érintkezés esetén
sérülést és károsodást okozhat.
● Soha ne tegye ki az akkumulátort
szikra vagy nyílt láng hatásának.
● A lemerült járműakkumulátor már
0 °C körüli hőmérsékleten
megfagyhat. A segédindító
kábelek csatlakoztatása előtt
olvassza fel a fagyott
akkumulátort.
● Az akkumulátor kezelése során viseljen védőszemüveget és
védőruhát.
● Csak azonos feszültségű (12 voltos) segédakkumulátort
használjon. A segédakkumulátor kapacitása (Ah) ne legyen
lényegesen kisebb a lemerült
akkumulátorénál.
● A segédindító kábel csatlakozói legyenek szigeteltek, és a kábel
keresztmetszete legyen legalább
16 mm 2
(dízelüzemű motor
esetén 25 mm 2
).
● Ne csatlakoztassa le a lemerült járműakkumulátort a jármű
elektromos rendszeréről.
● Kapcsolja ki a felesleges fogyasztókat.
● Az indítás során ne hajoljon az akkumulátor fölé.
● A két kábel csatlakozói ne érintsék egymást.
● A két gépkocsi ne kerüljön érintkezésbe egymással a
segédindítási művelet alatt.
● Húzza be a rögzítőféket, a váltókart kapcsolja üres állásba.
● Nyissa ki mindkét jármű akkumulátorának pozitív
saruvédő sapkáját.
A kábelek csatlakoztatásának
sorrendje:
1. Csatlakoztassa a piros kábelt a segédindítást biztosító
akkumulátor pozitív sarujára.
2. Csatlakoztassa a piros kábel másik végét a lemerült
akkumulátor pozitív sarujára.
3. Csatlakoztassa a fekete kábelt a segédindítást biztosító
akkumulátor negatív sarujára.
4. Csatlakoztassa a fekete kábel másik végét egy földelési pontra a
gépkocsin, mint például a
motorblokk vagy a
motorfelfüggesztés egy csavarja.
