Commandes et instruments
3-7
3
FAU42775
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha. (Les explications au su-
jet du système embarqué de diagnostic de
pannes se trouvent à la page 3-11.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU11575
Témoin de changement de vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
à la vitesse supérieure.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre. Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha. (Pour plus de détails
concernant la fonction et les réglages de ce
témoin, se reporter à la page 3-12.)
FAU38626
Témoin
de l’immobilisateur antivol
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-11.)
FAU3904D
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-1. Compteur de vitesse
2. Montre
3. Compte-tours
4. Afficheur de la température du liquide de refroidissement/de la température de l’air
d’admission
5. Compteur kilométrique/totalisateur journalier/totalisateur de la réserve/
chronomètre
6. Témoin de changement de vitesse
7. Bouton “RESET”
8. Bouton “SELECT”
SELECT
RESET2
3
4
5
6
1
87
U2CXF2F0.book Page 7 Monday, June 22, 2015 8:52 AM

Commandes et instruments
3-8
3
tué pen dant la con duite risque de dis-
traire et augmente ainsi les risques d’ac-
ci dents.Le bloc de compteurs multifonctions est
composé des éléments suivants :
 un compteur de vitesse
 un compte-tours
 un compteur kilométrique
 deux totalisateurs journaliers
 un totalisateur de la réserve
 un chronomètre
 une montre
 un afficheur de la température du li-
quide de refroidissement
 un afficheur de la température de l’air
d’admission
 un dispositif embarqué de diagnostic
de pannes
 une fonction de réglage de la lumino-
sité de l’écran et de réglage du témoin
de changement de vitesseN.B.Excepté pour le réglage de la lumino-
sité et du témoin de changement de
vitesse, tourner la clé sur la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”. 
Pour le R.-U. : Pour afficher la valeur
au compteur multifonction en miles
plutôt qu’en kilomètres et inverse-
ment, il convient d’appuyer sur le bou-
ton de sélection “SELECT” pendant
une seconde.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Compte-tours
Le compte-tours indique le régime moteur
en tours de vilebrequin par minute (tr/mn).
Lors du démarrage du véhicule, l’aiguille du
compte-tours balaie une fois le cadran
(tr/mn), puis retourne à zéro en guise de
test du circuit électrique.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
d ans la zone rouge du compte-tours.
Zone rouge : 16500 tr/mn et au- delàMontre
La montre est équipée d’un système ho-
raire de 12 heures.
Réglage de la montre1. Tourner la clé de contact sur “ON”.
2. Appuyer sur le bouton de sélection
“SELECT” et le bouton de remise à
zéro “RESET” pendant deux secon-
des. L’affichage des heures se met à
clignoter.
3. Régler les heures en appuyant sur le
bouton de remise à zéro “RESET”.

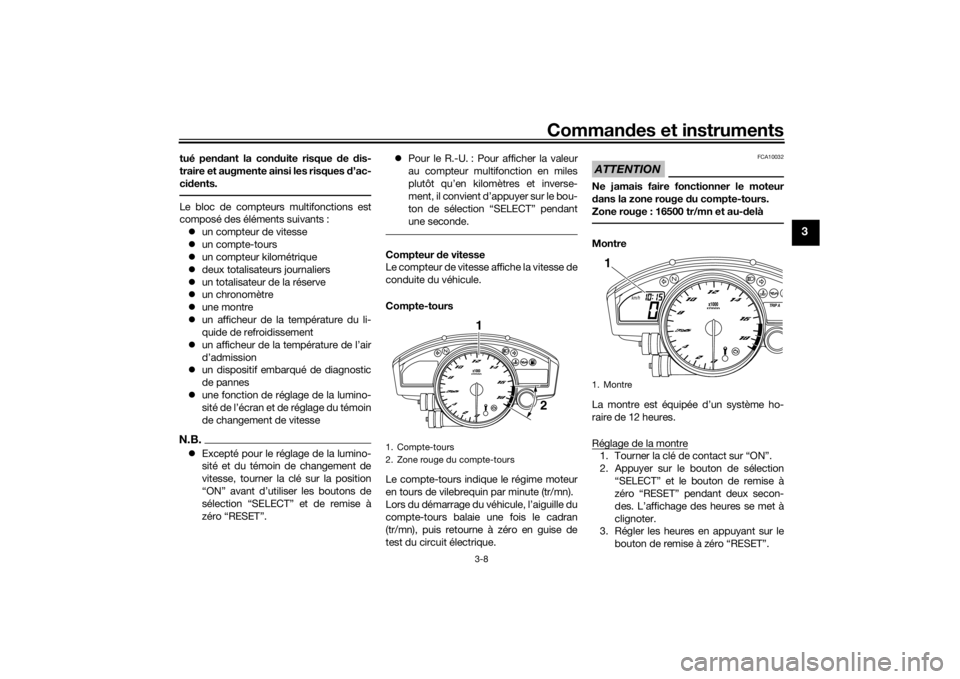

1. Compte-tours
2. Zone rouge du compte-tours
2
1
1. Montre
km/h
TRIP A
1
U2CXF2F0.book Page 8 Monday, June 22, 2015 8:52 AM

Commandes et instruments
3-9
3
4. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
5. Régler les minutes en appuyant sur le bouton de remise à zéro “RESET”.
6. Appuyer sur le bouton “SELECT” pour confirmer les réglages et mettre la
montre en marche.
Compteur kilométrique, totalisateurs
journaliers et chronomètre
Compteur kilométrique et compteurs
journaliers
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule. Les totalisateurs journaliers affichent la dis-
tance parcourue depuis leur dernière re-
mise à zéro.
N.B.
Le compteur kilométrique se bloque à
999999.
 Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9.En fonctionnement normal, appuyer sur le
bouton de sélection “SELECT” pour modi-
fier l’affichage des compteurs (compteur ki-
lométrique “ODO”, totalisateurs journaliers
“TRIP A” et “TRIP B” et chronomètre) dans
l’ordre suivant :
TRIP A → TRIP B → ODO →
Chronomètre → TRIP A
Quand le témoin d’alerte du niveau de car-
burant s’allume, l’affichage passe automa-
tiquement en mode de la réserve “F-TRIP”
et affiche la distance parcourue à partir de
cet instant. Dans ce cas, appuyer sur le
bouton “SELECT” pour modifier l’affichage
dans l’ordre suivant :
F-TRIP → Chronomètre → TRIP A →
TRIP B → ODO → F-TRIP Pour remettre un totalisateur à zéro, ap-
puyer sur le bouton “SELECT” pour passer
à l’affichage du totalisateur journalier sou-
haité, puis appuyer sur le bouton “RESET”
pendant une seconde. Si le totalisateur de
la réserve n’est pas remis à zéro manuelle-
ment, après avoir refait le plein et parcouru
5 km (3 mi), il se remet automatiquement à
zéro et ne s’affiche plus.
Chronomètre
Pour utiliser le chronomètre, appuyer sur le
bouton “SELECT” pour passer à l’affichage
du chronomètre (les chiffres clignotent lors-
que le chronomètre est sélectionné), puis
appuyer sur le bouton “SELECT” pendant
quelques secondes jusqu’à ce que les chif-
fres arrêtent de clig
noter. Le chronomètre
peut alors être utilisé comme suit :
Fonction normale
1. Démarrer le chronomètre en appuyant sur le bouton “RESET”.
2. Arrêter le chronomètre en appuyant sur le bouton “SELECT”.
3. Remettre le chronomètre à zéro en appuyant une nouvelle fois sur le bou-
ton “SELECT”.
1. Compteur kilométrique/totalisateur journalier/totalisateur de la réserve/
chronomètre
TRIP A
˚C
1
U2CXF2F0.book Page 9 Monday, June 22, 2015 8:52 AM

Commandes et instruments
3-10
3
Fonction temps de passage1. Démarrer le chronomètre en appuyant
sur le bouton “RESET”.
2. Appuyer sur le bouton “RESET” ou le contacteur du démarreur “ ” pour
mesurer les temps de passage. (Les
deux points “:” se mettent à clignoter.)
3. Appuyer sur le bouton “RESET” ou le
contacteur du démarreur “ ” pour
afficher le temps de passage final ou
sur le bouton “SELECT” pour arrêter
le chronomètre et afficher le total des
temps.
4. Remettre le chronomètre à zéro en
appuyant sur le bouton “SELECT”.N.B.Pour quitter le chronomètre, appuyer sur le
bouton “SELECT” pendant quelques se-
condes jusqu’à ce que les chiffres com-
mencent à clignoter.
Afficheur de la température du liqui de de
refroi dissement
Cet afficheur indique la température du li-
quide de refroidissement. Voir page 3-6
pour une explication complète.N.B.Lorsque l’on sélectionne l’afficheur de la
température du liquide de refroidissement,
“C” s’affiche d’abord pendant une se-
conde, puis la température du liquide de re-
froidissement s’affiche ensuite.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
Afficheur de la température d e l’air d’ad-
mission
L’afficheur de la température de l’air d’ad-
mission indique la température de l’air as-
piré dans le conduit d’admission d’air. Ap-
puyer sur le bouton “RESET” pour alterner
entre l’afficheur de la température du li-
quide de refroidissement et celui de la tem-
pérature de l’air d’admission.N.B. Lorsque la température d’air admis
est inférieure à –9 °C, “LO” s’affiche.
 Le témoin d’alerte de la température
du liquide de refroidissement s’allume
en cas de surchauffe du moteur,
même lorsque l’écran affiche la tem-
pérature de l’air d’admission.
1. Afficheur de la température du liquide de
refroidissement
TRIP A
˚C
1
1. Afficheur de la température de l’air d’admission
TRIP A
˚C
1
U2CXF2F0.book Page 10 Monday, June 22, 2015 8:52 AM

Commandes et instruments
3-12
3
Fonction de réglage d e la luminosité de
l’écran et d e réglage d u témoin de chan-
gement de vitesse
Cette fonction de réglage est divisée en
cinq étapes permettant d’effectuer les ré-
glages suivants dans l’ordre donné.  Luminosité de l’écran :
Cette fonction permet de régler la lu-
minosité des écrans et du compte-
tours.
 Fonction d’action du témoin de chan-
gement de vitesse :
Cette fonction permet d’allumer, de
faire clignoter ou d’éteindre le témoin. 
Activation du témoin de changement
de vitesse :
Cette fonction permet de déterminer
le régime du moteur auquel le témoin
est activé.
 Désactivation du témoin de change-
ment de vitesse :
Cette fonction permet de déterminer
le régime du moteur auquel le témoin
est désactivé.
 Luminosité du témoin de changement
de vitesse :
Cette fonction permet de régler la lu-
minosité du témoin de changement
de vitesse.
N.B.L’affichage de la luminosité indique le ré-
glage de la luminosité.Réglage de la luminosité des écrans et ducompte-tours1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de sélection
“SELECT” et le maintenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq
secondes, puis relâcher le bouton de
sélection “SELECT”.
4. Appuyer sur le bouton “RESET” afin
de régler le niveau de luminosité sou-
haitée. 5. Appuyer sur le bouton de sélection
“SELECT” afin de confirmer le niveau
de luminosité réglée. Le mode de ré-
glage passe à la fonction d’action du
témoin de changement de vitesse.
Réglage de la fonction d’action du témoin
de changement de vitesse1. Appuyer sur le bouton “RESET” afin de sélectionner l’un des réglages du
témoin suivants : Allumé - le témoin s’allume
lorsqu’il est activé. (Ce réglage
est sélectionné lorsque le témoin
reste allumé.)
 Clignote - le témoin clignote
lorsqu’il est activé. (Ce réglage
est sélectionné lorsque le témoin
clignote quatre fois par se-
conde.)
 Éteint - le témoin est désactivé,
c.-à-d. que le témoin ne s’allu-
mera pas et ne clignotera pas.
(Ce réglage est sélectionné lors-
que le témoin clignote une fois
toutes les deux secondes.)
2. Appuyer sur le bouton de sélection
“SELECT” afin de confirmer le réglage
de l’action du témoin. Le mode de ré-
glage passe à la fonction d’activation
du témoin de changement de vitesse.
1. Plage d’activation du témoin de changement de vitesse
2. Écrans à luminosité variable
3. Affichage du niveau de luminosité
4. Témoin de changement de vitesse
km/h
1
2
3
4
2
U2CXF2F0.book Page 12 Monday, June 22, 2015 8:52 AM

Commandes et instruments
3-13
3
Réglage de la fonction d’activation du té-moin de changement de vitesseN.B.L’activation du témoin de changement de
vitesse peut s’effectuer entre 10000 et
18000 tr/mn. De 10000 à 13000 tr/mn, le
réglage du témoin s’effectue par incré-
ments de 500 tr/mn. De 13000 à 18000
tr/mn, le réglage du témoin s’effectue par
incréments de 200 tr/mn.1. Appuyer sur le bouton “RESET” afin
de sélectionner le régime du moteur
qui déterminera l’activation du témoin.
2. Appuyer sur le bouton de sélection “SELECT” afin de confirmer le régime
de ralenti sélectionné. Le mode de ré-
glage passe à la fonction de désacti-
vation du témoin de changement de
vitesse.
Réglage de la fonction de désactivation dutémoin de changement de vitesseN.B. La désactivation du témoin de chan-
gement de vitesse peut s’effectuer en-
tre 10000 et 18000 tr/mn. De 10000 à
13000 tr/mn, le réglage du témoin
s’effectue par incréments de 500 tr/mn. De 13000 à 18000 tr/mn, le ré-
glage du témoin s’effectue par incré-
ments de 200 tr/mn.
 Veiller à régler le régime du moteur à
une valeur supérieure à celle réglée à
l’étape de réglage de l’activation du
témoin, sinon le témoin de change-
ment de vitesse ne s’activera pas.
1. Appuyer sur le bouton “RESET” afin
de sélectionner le régime du moteur
qui déterminera la désactivation du té-
moin.
2. Appuyer sur le bouton de sélection “SELECT” afin de confirmer le régime
de ralenti sélectionné. Le mode de ré-
glage passe à la fonction de lumino-
sité du témoin de changement de vi-
tesse.
Réglage de la luminosité du témoin dechangement de vitesse1. Appuyer sur le bouton “RESET” afin de régler la luminosité souhaitée.
2. Appuyer sur le bouton “SELECT” pour confirmer le réglage de la luminosité
du témoin et quitter le mode de ré-
glage de la luminosité de l’écran et du
témoin de changement de vitesse.
FAU1234H
Contacteurs à la poignéeGauche1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de croisement “/”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
5. Contacteur des feux de détresse “ ”
U2CXF2F0.book Page 13 Monday, June 22, 2015 8:52 AM
