CARACTERISTIQUES GENERALES
2-1
FAS1SM5053
CARACTERISTIQUES GENERALES
Modèle
Modèle 1SM9, 1SMD (USA) (CAN)
1SMA, 1SMF (EUR)
1SMB, 1SMG (JPN)
1SMC, 1SMH (AUS) (NZL) (ZAF)
Dimensions
Longueur hors tout 2165 mm (85.2 in)
Largeur hors tout 825 mm (32.5 in)
Hauteur hors tout 1280 mm (50.4 in)
Hauteur de la selle 965 mm (38.0 in)
Empattement 1475 mm (58.1 in)
Garde au sol 325 mm (12.80 in)
Poids
Poids à vide 105 kg (231 lb)

CARACTERISTIQUES DU MOTEUR
2-3
Culasse
Volume de la chambre de combustion 12.07–12.87 cm3 (0.74–0.79 cu.in)
Déformation maximum 0.05 mm (0.0020 in)
Arbre
Système d’entraînement Entraînement par chaîne (gauche)
Diamètre intérieur de chapeau d’arbre 22.000–22.021 mm (0.8661–0.8670 in)
Diamètre de tourillon d’arbre 21.959–21.972 mm (0.8645–0.8650 in)
Jeu entre tourillon d’arbre 0.028–0.062 mm (0.0011–0.0024 in)
Dimensions de came
Hauteur du bossage (admission) 31.730–31.830 mm (1.2492–1.2531 in)
Limite 31.630 mm (1.2453 in)
Diamètre du cercle de base (admission) 22.450–22.550 mm (0.8839–0.8878 in)
Limite 22.350 mm (0.8799 in)
Hauteur du bossage (échappement) 33.370–33.470 mm (1.3138–1.3177 in)
Limite 33.270 mm (1.3098 in)
Diamètre du cercle de base (échappement) 25.211–25.311 mm (0.9926–0.9965 in)
Limite 25.111 mm (0.9886 in)
Déformation maximum d’arbre à cames 0.030 mm (0.0012 in)
Chaîne de distribution
Type de réglage de la tension Automatique
Soupape, siège de soupape, guide de soupape
Jeu de soupape (à froid)
Admission 0.12–0.19 mm (0.0047–0.0075 in)
Échappement 0.17–0.24 mm (0.0067–0.0094 in)
Dimensions des soupapes
Diamètre de tête de soupape (admission) 30.90–31.10 mm (1.2165–1.2244 in)
Diamètre de tête de soupape (échappement) 24.90–25.10 mm (0.9803–0.9882 in)
Largeur de portée de soupape (admission) 1.697 mm (0.0668 in)
Largeur de portée de soupape (échappement) 1.909 mm (0.0752 in)
Largeur de contact du siège de soupape
(admission) 0.90–1.10 mm (0.0354–0.0433 in)
Largeur de contact du siège de soupape
(échappement) 0.90–1.10 mm (0.0354–0.0433 in)
Épaisseur de rebord de soupape
(admission) 1.20 mm (0.0472 in)
Épaisseur de rebord de soupape
(échappement) 0.85 mm (0.0335 in)
Diamètre de queue de soupape
(admission) 4.975–4.990 mm (0.1959–0.1965 in)
Limite 4.945 mm (0.1947 in)
Diamètre de queue de soupape
(échappement) 4.460–4.475 mm (0.1756–0.1762 in)
Limite 4.430 mm (0.1744 in)
Diamètre intérieur de guide de soupape
(admission) 5.000–5.012 mm (0.1969–0.1973 in)
Limite 5.050 mm (0.1988 in)
Diamètre intérieur de guide de soupape
(échappement) 4.500–4.512 mm (0.1772–0.1776 in)
Limite 4.550 mm (0.1791 in)

CARACTERISTIQUES DU MOTEUR
2-4
Jeu entre queue de soupape et guide de
soupape (admission) 0.010–0.037 mm (0.0004–0.0015 in)
Limite 0.080 mm (0.0032 in)
Jeu entre queue de soupape et guide de
soupape (échappement) 0.025–0.052 mm (0.0010–0.0020 in)
Limite 0.100 mm (0.0039 in)
Déformation de queue de soupape 0.010 mm (0.0004 in)
Ressort de soupape
Longueur libre (admission) 36.69 mm (1.44 in)
Limite 34.85 mm (1.37 in)
Longueur libre (échappement) 34.86 mm (1.37 in)
Limite 33.11 mm (1.30 in)
Longueur monté (admission) 31.40 mm (1.24 in)
Longueur monté (échappement) 28.50 mm (1.12 in)
Constante de ressort K1 (admission) 29.65 N/mm (2.99 kgf/mm, 169.30 lbf/in)
Constante de ressort K2 (admission) 39.31 N/mm (4.01 kgf/mm, 222.46 lbf/in)
Constante de ressort K1 (échappement) 23.11 N/mm (2.36 kgf/mm, 131.96 lbf/in)
Constante de ressort K2 (échappement) 30.88 N/mm (3.15 kgf/mm, 176.32 lbf/in)
Force du ressort comprimé monté (admission) 146.00–168.00 N (14.89–17.13 kgf,
32.82–37.77 lbf)
Force du ressort comprimé monté (échappement) 137.00–157.00 N (13.97–16.01 kgf,
30.80–35.29 lbf)
Inclinaison de ressort (admission) 2.5 °/1.6 mm (2.5 °/0.06 in)
Inclinaison de ressort (échappement) 2.5 °/1.5 mm (2.5 °/0.06 in)
Sens d’enroulement (admission) Dans le sens des aiguilles d’une montre
Sens d’enroulement (échappement) Dans le sens des aiguilles d’une montre
Cylindre
Alésage 77.000–77.010 mm (3.0315–3.0319 in)
Limite de conicité 0.050 mm (0.0020 in)
Limite d’ovalisation 0.050 mm (0.0020 in)
Piston
Jeu piston 0.030–0.055 mm (0.0012–0.0022 in)
Limite 0.15 mm (0.006 in)
Diamètre 76.955–76.970 mm (3.0297–3.0303 in)
Point de mesure
(à partir du bas de la jupe de piston) 4.0 mm (0.16 in)
Déport 0.00 mm (0.0000 in)
Diamètre intérieur d’alésage d’axe de piston 16.002–16.013 mm (0.6300–0.6304 in)
Limite 16.043 mm (0.6316 in)
Diamètre extérieur d’axe de piston 15.991–16.000 mm (0.6296–0.6299 in)
Limite 15.971 mm (0.6288 in)
Segments
Segment de feu
Type de segment Cylindrique
Dimensions (B  T) 0.90  2.70 mm (0.04  0.11 in)
Ecartement des becs (segment monté) 0.15–0.25 mm (0.0059–0.0098 in)
Limite 0.50 mm (0.0197 in)
Jeu latéral dans la gorge 0.030–0.065 mm (0.0012–0.0026 in)
Limite 0.120 mm (0.0047 in)
Segment racleur
Dimensions (B  T) 1.50  2.25 mm (0.06  0.89 in)
Ecartement des becs (segment monté) 0.10–0.35 mm (0.0039–0.0138 in)

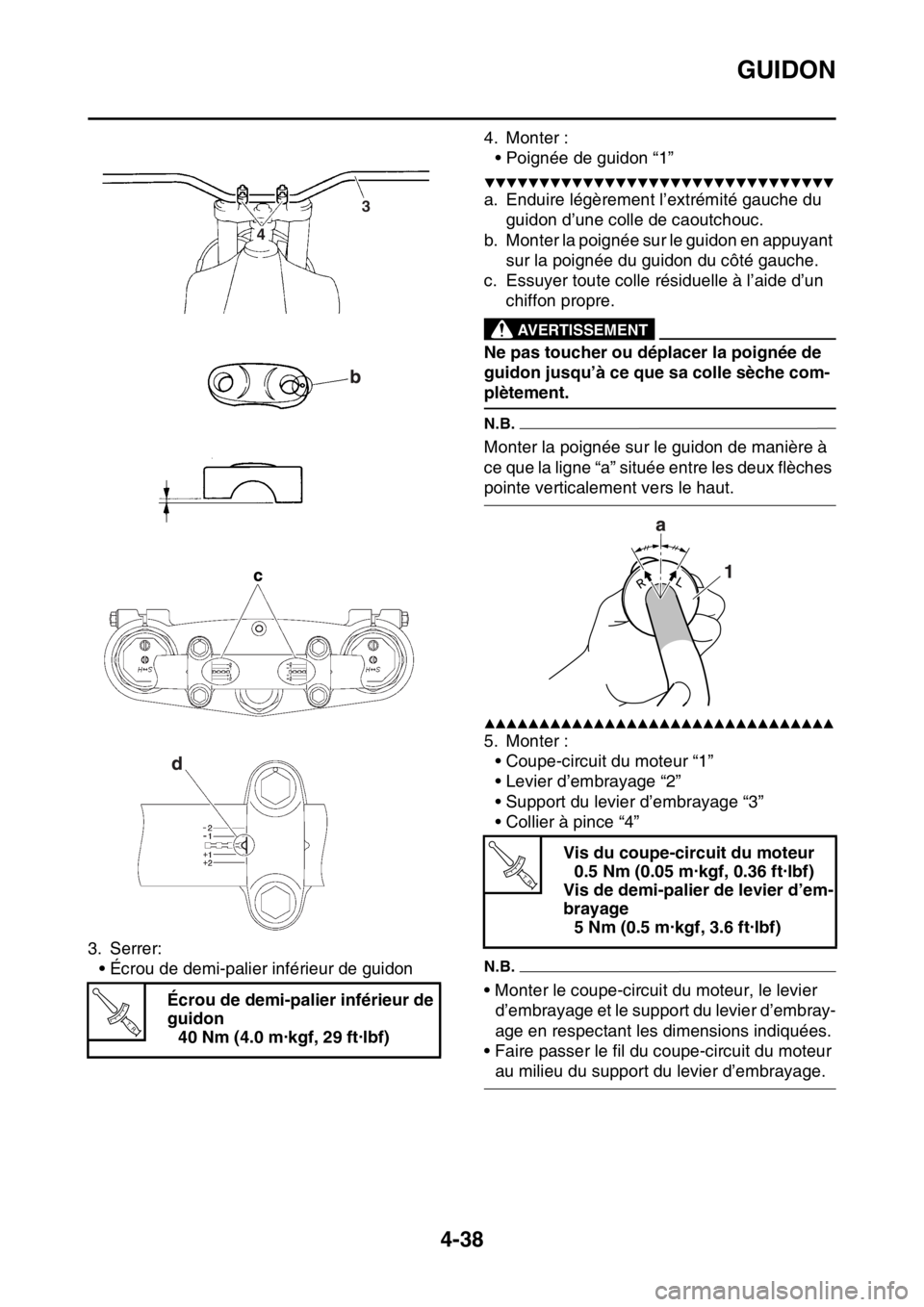

GUIDON
4-38
3. Serrer:
• Écrou de demi-palier inférieur de guidon4. Monter :
• Poignée de guidon “1”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Enduire légèrement l’extrémité gauche du
guidon d’une colle de caoutchouc.
b. Monter la poignée sur le guidon en appuyant
sur la poignée du guidon du côté gauche.
c. Essuyer toute colle résiduelle à l’aide d’un
chiffon propre.
EWA13120
AVERTISSEMENT
Ne pas toucher ou déplacer la poignée de
guidon jusqu’à ce que sa colle sèche com-
plètement.
N.B.
Monter la poignée sur le guidon de manière à
ce que la ligne “a” située entre les deux flèches
pointe verticalement vers le haut.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Monter :
• Coupe-circuit du moteur “1”
• Levier d’embrayage “2”
• Support du levier d’embrayage “3”
• Collier à pince “4”
N.B.
• Monter le coupe-circuit du moteur, le levier
d’embrayage et le support du levier d’embray-
age en respectant les dimensions indiquées.
• Faire passer le fil du coupe-circuit du moteur
au milieu du support du levier d’embrayage. Écrou de demi-palier inférieur de
guidon
40 Nm (4.0 m·kgf, 29 ft·lbf)
3
4
T R..
Vis du coupe-circuit du moteur
0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Vis de demi-palier de levier d’em-
brayage
5 Nm (0.5 m·kgf, 3.6 ft·lbf)
T R..

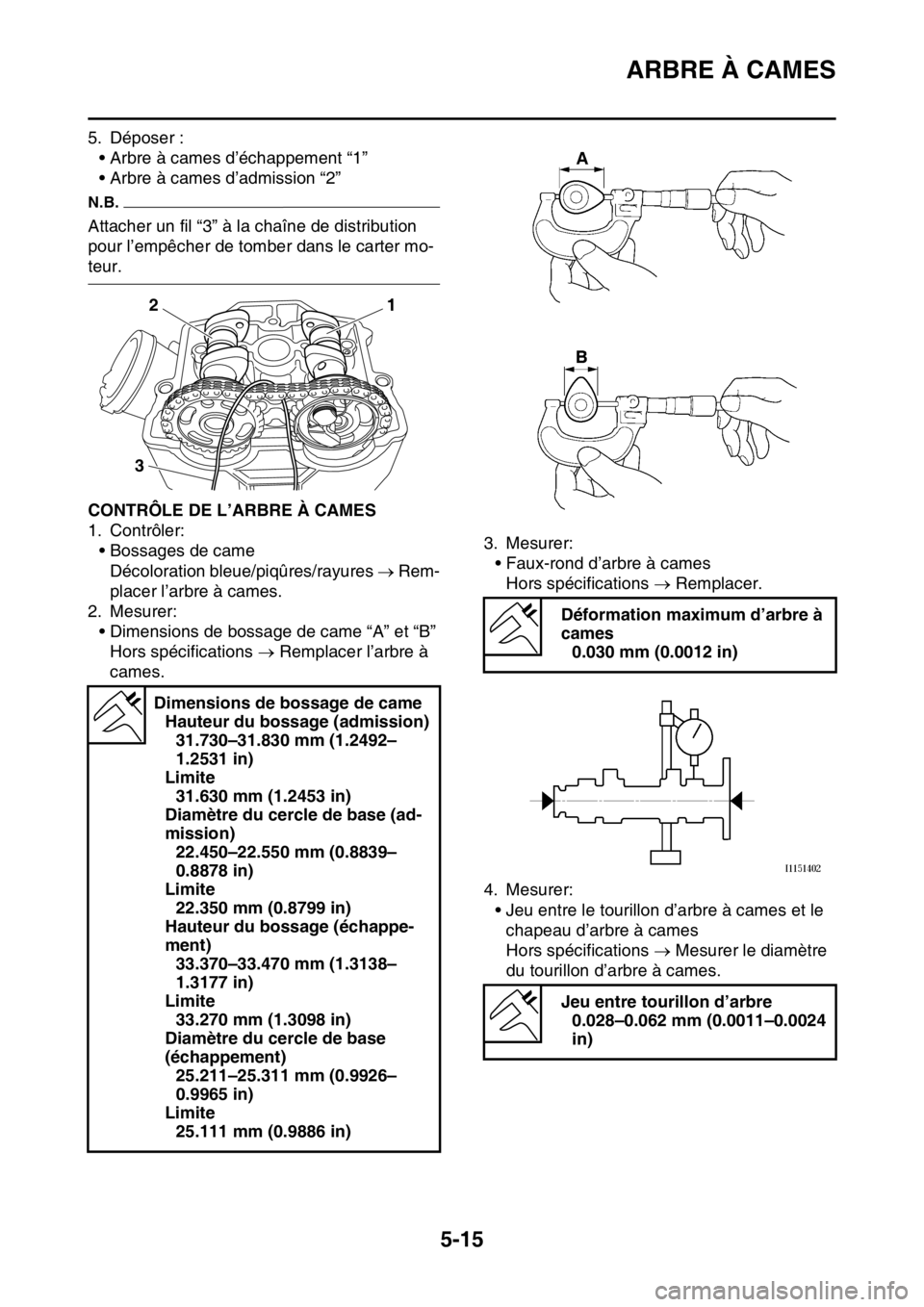

ARBRE À CAMES
5-15
5. Déposer :
• Arbre à cames d’échappement “1”
• Arbre à cames d’admission “2”
N.B.
Attacher un fil “3” à la chaîne de distribution
pour l’empêcher de tomber dans le carter mo-
teur.
FAS1SM5210CONTRÔLE DE L’ARBRE À CAMES
1. Contrôler:
• Bossages de came
Décoloration bleue/piqûres/rayures  Rem-
placer l’arbre à cames.
2. Mesurer:
• Dimensions de bossage de came “A” et “B”
Hors spécifications  Remplacer l’arbre à
cames.3. Mesurer:
• Faux-rond d’arbre à cames
Hors spécifications  Remplacer.
4. Mesurer:
• Jeu entre le tourillon d’arbre à cames et le
chapeau d’arbre à cames
Hors spécifications  Mesurer le diamètre
du tourillon d’arbre à cames. Dimensions de bossage de came
Hauteur du bossage (admission)
31.730–31.830 mm (1.2492–
1.2531 in)
Limite
31.630 mm (1.2453 in)
Diamètre du cercle de base (ad-
mission)
22.450–22.550 mm (0.8839–
0.8878 in)
Limite
22.350 mm (0.8799 in)
Hauteur du bossage (échappe-
ment)
33.370–33.470 mm (1.3138–
1.3177 in)
Limite
33.270 mm (1.3098 in)
Diamètre du cercle de base
(échappement)
25.211–25.311 mm (0.9926–
0.9965 in)
Limite
25.111 mm (0.9886 in)
1
2
3
Déformation maximum d’arbre à
cames
0.030 mm (0.0012 in)
Jeu entre tourillon d’arbre
0.028–0.062 mm (0.0011–0.0024
in)
