2016 YAMAHA MT09 TRACER radiator

Beschrijving
2-2
2
DAU10421
Aanzicht rechterzijde
1
5
6,7
2
8
9
10
11
12
3,4
1. Vloeistofreservoir achterrem (pagina 6-21)
2. Tankdop (pagina 3-23)
3. Stelschroef voor uitveerdemping voorvork (pagina 3-31)
4. Stelbout voor veervoorspa nning voorvork (pagina 3-31)
5. Koplamp (pagina 6-33)
6. Zekeringenkastje 2 (pagina 6-31)
7. Zekeringenkastje 3 (pagina 6-31)
8. Radiatorvuldop (pagina 6-12) 9. Koelvloeistofreservoir (pagina 6-12)
10.Kijkglas olieniveau (pagina 6-10)
11.Olievuldop (pagina 6-10)
12.Rempedaal (pagina 3-21)U2PPD2D0.book Page 2 Tuesday, June 9, 2015 1:22 PM

Periodiek on derhoud en afstelling
6-13
6
4. Vul koelvloeistof of gedestilleerd water
bij tot aan de merkstreep voor maxi-
mumniveau en sluit de reservoirdop.
LET OP: Als er geen koelvloeistof
aanwezi g is, g eb ruik dan in plaats
d aarvan ged istilleer d water of ont-
har d lei din gwater. Ge bruik geen
har d water of zout water, dit is
scha delijk voor de motor. Als er in
plaats van koelvloeistof water is ge-
b ruikt, vervan g d it dan zo snel mo-
g elijk door koelvloeistof, an ders is
het systeem niet bescherm d te gen
vorst en corrosie. Als er water aan
d e koelvloeistof is toe gevoe gd, laat
d an een Yamaha d ealer zo snel mo-
g elijk het antivries gehalte van de
koelvloeistof controleren om te
voorkomen dat de effectiviteit van
d e koelvloeistof afneemt.

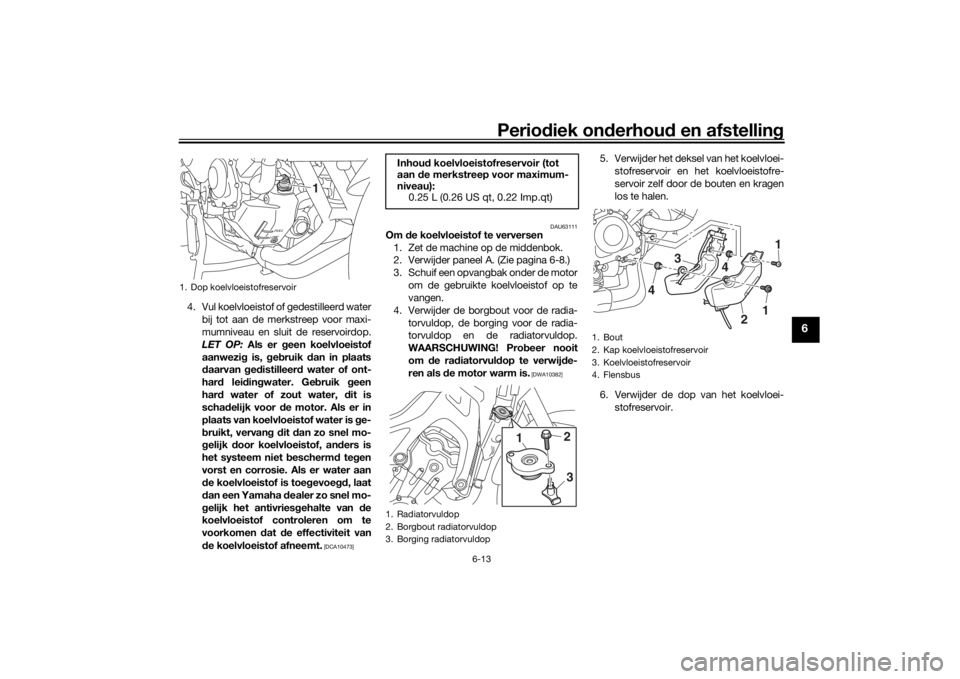

[DCA10473] DAU63111
Om
de koelvloeistof te verversen
1. Zet de machine op de middenbok.
2. Verwijder paneel A. (Zie pagina 6-8.)
3. Schuif een opvangbak onder de motor om de gebruikte koelvloeistof op te
vangen.
4. Verwijder de borgbout voor de radia- torvuldop, de borging voor de radia-
torvuldop en de radiatorvuldop.
WAARSCHUWING! Prob eer nooit
om de ra diatorvul dop te verwijd e-
ren als d e motor warm is.
[DWA10382]
5. Verwijder het deksel van het koelvloei-
stofreservoir en het koelvloeistofre-
servoir zelf door de bouten en kragen
los te halen.
6. Verwijder de dop van het koelvloei- stofreservoir.
1. Dop koelvloeistofreservoir
1
Inhou d koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Radiatorvuldop
2. Borgbout radiatorvuldop
3. Borging radiatorvuldop
2
1
3
1. Bout
2. Kap koelvloeistofreservoir
3. Koelvloeistofreservoir
4. Flensbus
1
1
2
4
3
4
U2PPD2D0.book Page 13 Tuesday, June 9, 2015 1:22 PM

Periodiek on derhou d en afstelling
6-14
6
7. Tap de koelvloeistof uit het reservoir af
door het reservoir om te keren.
8. Monteer het koelvloeistofreservoir en
het deksel door ze in de oorspronkelij-
ke positie te plaatsen en breng vervol-
gens de kragen en bouten aan.
9. Verwijder de aftapplug voor koelvloei- stof en de pakking om het koelsy-
steem af te tappen. 10. Spoel het koelsysteem nadat alle
koelvloeistof is uitgestroomd grondig
door met schoon leidingwater.
11. Monteer de aftapplug voor koelvloei- stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment.
12. Giet de voorgeschreven hoeveelheid van de gespecificeerde koelvloeistof
in de koelvloeistofradiator en in het re-
servoir. 13. Breng de dop van het koelvloeistofre-
servoir aan.
14. Breng de radiatorvuldop weer aan.
15. Start de motor, laat hem een paar mi- nuten stationair draaien en zet hem
dan uit.
16. Verwijder de radiatorvuldop om het koelvloeistofniveau in de radiator te
controleren. Vul indien nodig zoveel
koelvloeistof bij tot het niveau bovenin
de koelvloeistofradiator staat en
breng dan de radiatorvuldop en de
borging en borgbout voor de radiator-
vuldop aan.
17. Controleer het koelvloeistofniveau in het reservoir. Verwijder indien nodig
de dop van het koelvloeistofreservoir,1. Dop koelvloeistofreservoir
1
1. Aftapplug koelvloeistof
2. PakkingAanhaalmoment:Aftapplug koelvloeistof:10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
2
Men gverhou din g antivries/water:
1:1
Aan bevolen antivries:
Hoogwaardige ethyleenglycol
antivries met corrosieremmers voor
aluminium motoren
Hoeveelhei d koelvloeistof:
Radiator (inclusief alle leidingen):
1.93 L (2.04 US qt, 1.70 Imp.qt)
Koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U2PPD2D0.book Page 14 Tuesday, June 9, 2015 1:22 PM

Periodiek on derhoud en afstelling
6-31
6
DAU63131
De zekerin gen vervan genDe zekeringenkastjes en afzonderlijke ze-
keringen bevinden zich onder het bestuur-
derszadel (Zie pagina 3-26.) en achter
paneel A (Zie pagina 6-8.).
Om toegang te krijgen tot zekeringenkastje
1, de hoofdzekering en de zekering van het
brandstofinspuitsysteem, verwijdert u het
bestuurderszadel. (Zie pagina 3-26.)
OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinspuitsysteem verwijdert u
de kap van het startmotorrelais door deze
omhoog te trekken.
Om toegang te krijgen tot zekeringenkastje
2 en zekeringenkastje 3 verwijdert u paneel
A. (Zie pagina 6-8.)
1. Zekeringenkastje 1
2. Hoofdzekering
3. Zekering brandstofinjectiesysteem
4. Reservezekering brandstofinjectiesysteem1 3
4
2
1. Zekering radiatorkoelvinmotor
2. Backup-zekering (voor klok en startblokkeersysteem)
3. Zekering elektronische smoorklep
4. Zekering van de ABS-solenoïdeklep
5. Zekering ABS-motor
6. Reservezekering
1
2
345
6
1. Kap van startmotorrelais
2. Zekering brandstofinjectiesysteem
3. Reservezekering brandstofinjectiesysteem
1. Zekeringenkastje 2
2. Zekeringenkastje 3
3
2
1
1
2
U2PPD2D0.book Page 31 Tuesday, June 9, 2015 1:22 PM

Periodiek on derhou d en afstelling
6-32
6
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge scha
de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
1. Zekering parkeerlichten
2. Koplampzekering
3. Aansluitzekering 2
4. Aansluitzekering 1
5. Zekering signaleringssysteem
6. Hulpzekering 1
7. Zekering ABS-regeleenheid
8. Hulpzekering 2
9. Reservezekering
10.Zekering ontstekingssysteem
1234
1098765
Voor geschreven zekerin gen:
Hoofdzekering:
50.0 A
Hulpzekering 1: 2.0 A
Hulpzekering 2: 2.0 A
Aansluitzekering 1:
2.0 A
Aansluitzekering 2: 2.0 A
Koplampzekering: 7.5 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 15.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin:
15.0 A
Zekering ABS-motor: 30.0 A
Zekering brandstofinjectiesysteem: 20.0 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Zekering ABS-regeleenheid:
7.5 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
U2PPD2D0.book Page 32 Tuesday, June 9, 2015 1:22 PM

Periodiek on derhou d en afstelling
6-38
6
Oververhitte motor
WAARSCHUWING
DWA10401
 Verwij der de koelvloeistofra diatorvul dop niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is afg ekoeld.
 Bren g na verwij deren van d e bor gbout voor de rad iatorvuld op een dikke doek, bijvoor beel d een han ddoek, aan over de ra-
d iatorvul dop en draai deze dan lan gzaam linksom te gen de aansla g zo dat de no g aanwezi ge druk kan ontsnappen. Druk
d e dop omlaa g zod ra het sis
gel
uid stopt en draai deze linksom en verwij der de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U2PPD2D0.book Page 38 Tuesday, June 9, 2015 1:22 PM

Specificaties
8-1
8
Afmetingen:Totale lengte:
2160 mm (85.0 in)
Totale breedte:
950 mm (37.4 in)
Totale hoogte: 1345/1375 mm (53.0/54.1 in)
Zadelhoogte: 845/860 mm (33.3/33.9 in)
Wielbasis:
1440 mm (56.7 in)
Grondspeling: 135 mm (5.31 in)
Kleinste draaicirkel: 3.0 m (9.84 ft)Gewicht:Rijklaar gewicht:210 kg (463 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling:
In lijn
Aantal cilinders: 3-cilinder
Slagvolume: 847 cm3
Boring × slag:
78.0 × 59.1 mm (3.07 × 2.33 in) Compressieverhouding:
11.5 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO
MA-norm
Hoeveelheid motorolie: Olieverversing:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Met verwijderen van oliefilterelement: 2.70 L (2.85 US qt, 2.38 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen):
1.93 L (2.04 US qt, 1.70 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoatingBran dstof:Aanbevolen brandstof:
Loodvrije superbenzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank: 18 L (4.8 US gal, 4.0 Imp.gal) Hoeveelheid reservebrandstof:
2.6 L (0.69 US gal, 0.57 Imp.gal)
Bran dstofinjectie:Gasklephuis:
Het teken van identificatie:1RC1 00Bou gie(s):Fabrikant/model:
NGK/CPR9EA9
Elektrodenafstand: 0.8–0.9 mm (0.031–0.035 in)Koppelin g:Type koppeling:
Nat, meervoudige plaatAan drijflijn:Primaire reductieverhouding:
1.681 (79/47)
Eindoverbrenging: Ketting
Secundaire reductieverhouding: 2.813 (45/16)
Type versnellingbak:
Constant mesh, 6 versnellingen
Overbrengingsverhoudingen: 1e:
2.667 (40/15)
2e: 2.000 (38/19)
3e: 1.619 (34/21)
4e:
1.381 (29/21)
5e: 1.190 (25/21)
U2PPD2D0.book Page 1 Tuesday, June 9, 2015 1:22 PM

Specificaties
8-3
8
Parkeerlicht:LED
Kentekenverlichting: 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht: LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering: LED
Controlelampje tractieregeling: LEDZekerin g:Hoofdzekering:
50.0 A
Hulpzekering 1: 2.0 A
Hulpzekering 2:
2.0 A
Aansluitzekering 1: 2.0 A
Aansluitzekering 2: 2.0 A Koplampzekering:
7.5 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin: 15.0 A
Zekering brandstofinjectiesysteem:
20.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep:
15.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
U2PPD2D0.book Page 3 Tuesday, June 9, 2015 1:22 PM
