2016 YAMAHA MT-125 ESP

Manutenção periódica e ajustes
6-41
6

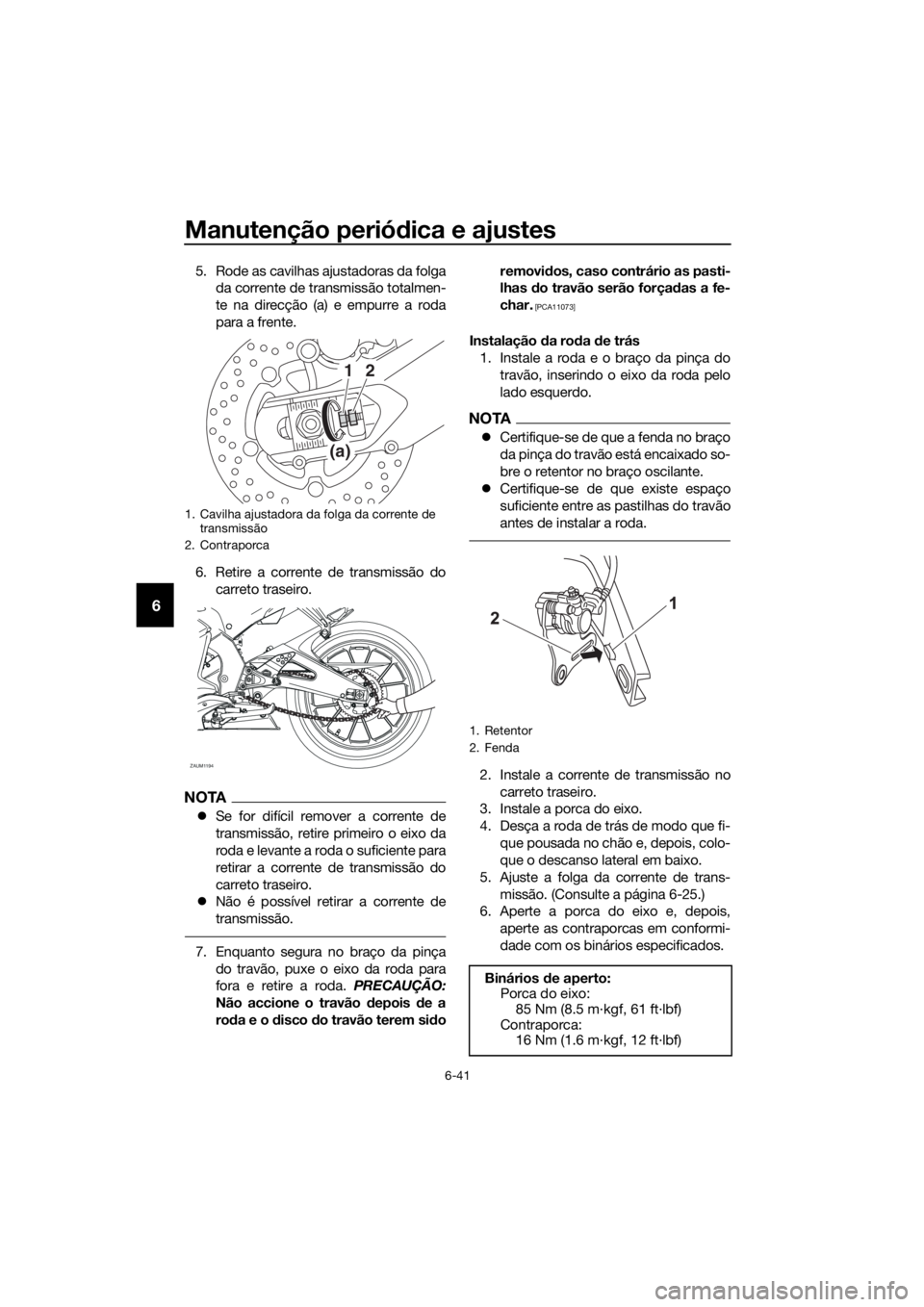

5. Rode as cavilhas ajustadoras da folga
da corrente de transmissão totalmen-
te na direcção (a) e empurre a roda
para a frente.
6. Retire a corrente de transmissão do
carreto traseiro.
NOTA
Se for difícil remover a corrente de
transmissão, retire primeiro o eixo da
roda e levante a roda o suficiente para
retirar a corrente de transmissão do
carreto traseiro.
Não é possível retirar a corrente de
transmissão.
7. Enquanto segura no braço da pinça
do travão, puxe o eixo da roda para
fora e retire a roda. PRECAUÇÃO:
Não accione o travão depois de a
roda e o disco do travão terem sidoremovidos, caso contrário as pasti-
lhas do travão serão forçadas a fe-
char.
[PCA11073]
Instalação da roda de trás
1. Instale a roda e o braço da pinça do
travão, inserindo o eixo da roda pelo
lado esquerdo.
NOTA
Certifique-se de que a fenda no braço
da pinça do travão está encaixado so-
bre o retentor no braço oscilante.
Certifique-se de que existe espaço
suficiente entre as pastilhas do travão
antes de instalar a roda.
2. Instale a corrente de transmissão no
carreto traseiro.
3. Instale a porca do eixo.
4. Desça a roda de trás de modo que fi-
que pousada no chão e, depois, colo-
que o descanso lateral em baixo.
5. Ajuste a folga da corrente de trans-
missão. (Consulte a página 6-25.)
6. Aperte a porca do eixo e, depois,
aperte as contraporcas em conformi-
dade com os binários especificados.
1. Cavilha ajustadora da folga da corrente de
transmissão
2. Contraporca
(a)
12
ZAUM1194
1. Retentor
2. Fenda
Binários de aperto:
Porca do eixo:
85 Nm (8.5 m·kgf, 61 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
UBR3P0P0.book Page 41 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-42
6
PAU25872
Detecção e resolução de proble-
mas
Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
UBR3P0P0.book Page 42 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-43
6
PAU68070

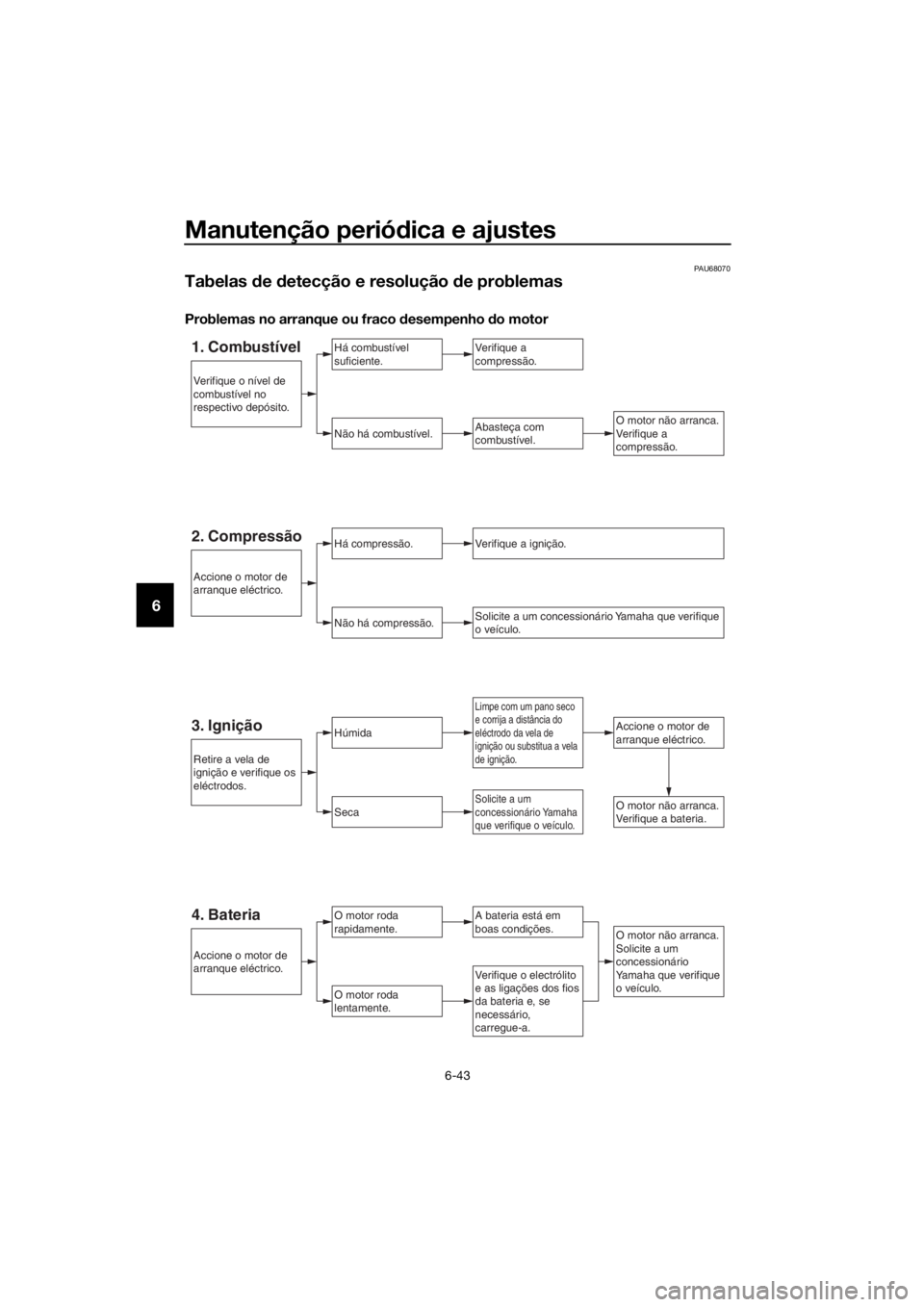

Tabelas de detecção e resolução de problemas
Problemas no arranque ou fraco desempenho do motor
1. CombustívelHá combustível
suficiente.
Não há combustível.Abasteça com
combustível.
Verifique a
compressão.
O motor roda
rapidamente.
O motor roda
lentamente.
Accione o motor de
arranque eléctrico.
O motor não arranca.
Verifique a
compressão.
Limpe com um pano seco
e corrija a distância do
eléctrodo da vela de
ignição ou substitua a vela
de ignição.
Verifique o electrólito
e as ligações dos fios
da bateria e, se
necessário,
carregue-a.
4. BateriaA bateria está em
boas condições.
O motor não arranca.
Solicite a um
concessionário
Yamaha que verifique
o veículo.
3. IgniçãoHúmida
SecaO motor não arranca.
Verifique a bateria.Solicite a um
concessionário Yamaha
que verifique o veículo.
Retire a vela de
ignição e verifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Verifique o nível de
combustível no
respectivo depósito.
Há compressão.Verifique a ignição.
Não há compressão.Solicite a um concessionário Yamaha que verifique
o veículo.
Accione o motor de
arranque eléctrico.
2. Compressão
UBR3P0P0.book Page 43 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-44
6

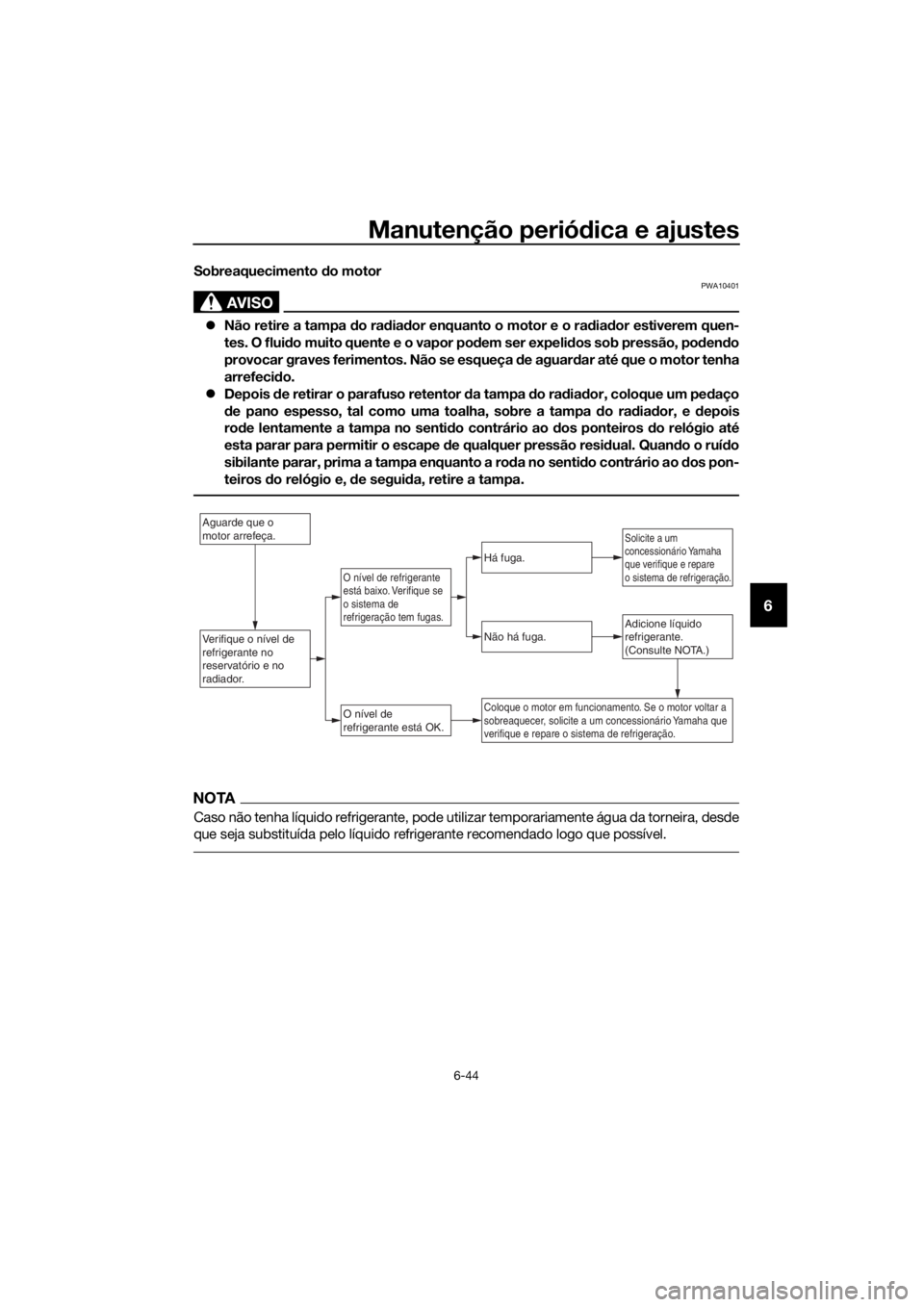

Sobreaquecimento do motor
AVISO
PWA10401
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quen-
tes. O fluido muito quente e o vapor podem ser expelidos sob pressão, podendo
provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha
arrefecido.
Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço
de pano espesso, tal como uma toalha, sobre a tampa do radiador, e depois
rode lentamente a tampa no sentido contrário ao dos ponteiros do relógio até
esta parar para permitir o escape de qualquer pressão residual. Quando o ruído
sibilante parar, prima a tampa enquanto a roda no sentido contrário ao dos pon-
teiros do relógio e, de seguida, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde
que seja substituída pelo líquido refrigerante recomendado logo que possível.
Aguarde que o
motor arrefeça.
Verifique o nível de
refrigerante no
reservatório e no
radiador.Adicione líquido
refrigerante.
(Consulte NOTA.)
O nível de
refrigerante está OK.
Não há fuga.
Há fuga.
O nível de refrigerante
está baixo. Verifique se
o sistema de
refrigeração tem fugas.
Solicite a um
concessionário Yamaha
que verifique e repare
o sistema de refrigeração.
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.
UBR3P0P0.book Page 44 Friday, June 19, 2015 11:52 AM

Cuidados e arrumação do motociclo
7-1
7
PAU37834
Cor mate cuidado
PRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAUM2453
Cuidados
Embora a concepção aberta de um moto-
ciclo revele o encanto da tecnologia, torna-
o também mais vulnerável. Poderá desen-
volver-se ferrugem e corrosão mesmo que
sejam utilizados componentes de alta qua-
lidade. Embora um tubo de escape enferru-
jado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o
tempo de vida e optimizando o desempe-
nho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo a tampa da vela de ignição,
estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto
nos vedantes, anilhas, carretos, cor-
rente de transmissão e eixos das ro-
das. Enxagúe sempre a sujidade e o
desengordurante com água.
Limpeza
PRECAUÇÃO
PCA10773
Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
UBR3P0P0.book Page 1 Friday, June 19, 2015 11:52 AM

Cuidados e arrumação do motociclo
7-2
7
área afectada durante mais tempo
do que o recomendado. Além disso,
enxagúe minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.
Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, pára-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxagúe bem todos os resíduos de
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.
Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-
ferrugem ou de remoção da ferru-
gem, líquido
dos travões, anti-con-
gelante ou electrólito.
Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e respiradouros.
Para os motociclos equipados com
pára-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compostosde limpeza para plásticos podem
deixar riscos no pára-vento. Teste o
produto numa pequena parte ocul-
ta do pára-vento, para se assegurar
de que não deixa ficar marcas. Se o
pára-vento ficar riscado, utilize um
composto de polimento de qualida-
de para plástico após a lavagem.
Após a utilização normal
Retire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de
fazer a limpeza. Utilize a esponja especial,
que se encontra por baixo do jogo de ferra-
mentas, para limpar o silencioso e retirar
qualquer descoloração que este apresente.
Após a condução do veículo à chuva, perto
do mar ou em estradas nas quais foi espa-
lhado sal
Uma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar
ou em estradas nas quais foi espalhado sal.
NOTA
O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.
1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utilize
água morna pois esta aumenta a
acção corrosiva do sal.
[PCA10792]
UBR3P0P0.book Page 2 Friday, June 19, 2015 11:52 AM

Cuidados e arrumação do motociclo
7-4
7
PAU43204
Armazenagem
Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
Antes de cobrir o motociclo, verifique se o
motor e o sistema de escape estão frios.
PRECAUÇÃO
PCA10811
Guardar o motociclo num compar-
timento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos
fortes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito de combustível enferruje e que o
combustível se deteriore.
3. Execute os passos que se seguem
para proteger o cilindro, os anéis do
pistão, etc. da corrosão.
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni-
ção na respetiva vela e coloque a
vela de ignição na cabeça de cilin-dros de modo a que os eléctrodos
fiquem ligados à terra. (Isto limita-
rá a produção de faíscas durante o
passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
a parede do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
eléctrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [menos
de 0 °C (30 °F) ou mais de 30 °C (90
°F)]. Para obter mais informações rela-
tivamente ao acondicionamento da
bateria, consulte a página 6-32.
NOTA
Antes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
UBR3P0P0.book Page 4 Friday, June 19, 2015 11:52 AM

Especificações
8-1
8
Dimensões:
Comprimento total:
1950 mm (76.8 in)
Largura total:
745 mm (29.3 in)
Altura total:
1025 mm (40.4 in)
Altura do assento:
810 mm (31.9 in)
Distância entre os eixos:
1350 mm (53.1 in)
Distância mínima do chão:
140 mm (5.51 in)
Raio de viragem mínimo:
2500 mm (98.4 in)
Peso:
Massa em vazio:
138 kg (304 lb) (MT125)
140 kg (309 lb) (MT125-A)
Motor:
Tipo:
Arrefecido por circulação de líquido a
quatro tempos, um veio de excêntrico em
cada cabeça (SOHC)
Disposição do cilindro:
1 cilindro
Cilindrada:
124 cm³
Diâmetro × curso:
52.0 × 58.6 mm (2.05 × 2.31 in)
Relação de compressão:
11.2 : 1
Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:
Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40
ou 20W-50Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Com substituição do elemento do filtro de
óleo:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Quantidade de líquido refrigerante:
Reservatório de refrigerante (até à marca de
nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias):
1.00 L (1.06 US qt, 0.88 Imp.qt)
Filtro de ar:
Elemento do filtro de ar:
Elemento seco
Combustível:
Combustível recomendado:
Gasolina sem chumbo Premium (Mistura
de gasolina com álcool (E10) aceitável)
Capacidade do depósito de combustível:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Volume da reserva de combustível:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injecção de combustível:
Corpo do acelerador:
Marca da identificação:
5D78 10
Vela(s) de ignição:
Fabricante/modelo:
NGK/CR9E
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
UBR3P0P0.book Page 1 Friday, June 19, 2015 11:52 AM
