Funções dos controlos e instrumentos
3-14
3
PAU12944
Pedal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema d e ABS.
1. Pedal do travão
1
UB08P1P0.book Page 14 Monday, September 7, 2015 3:14 PM

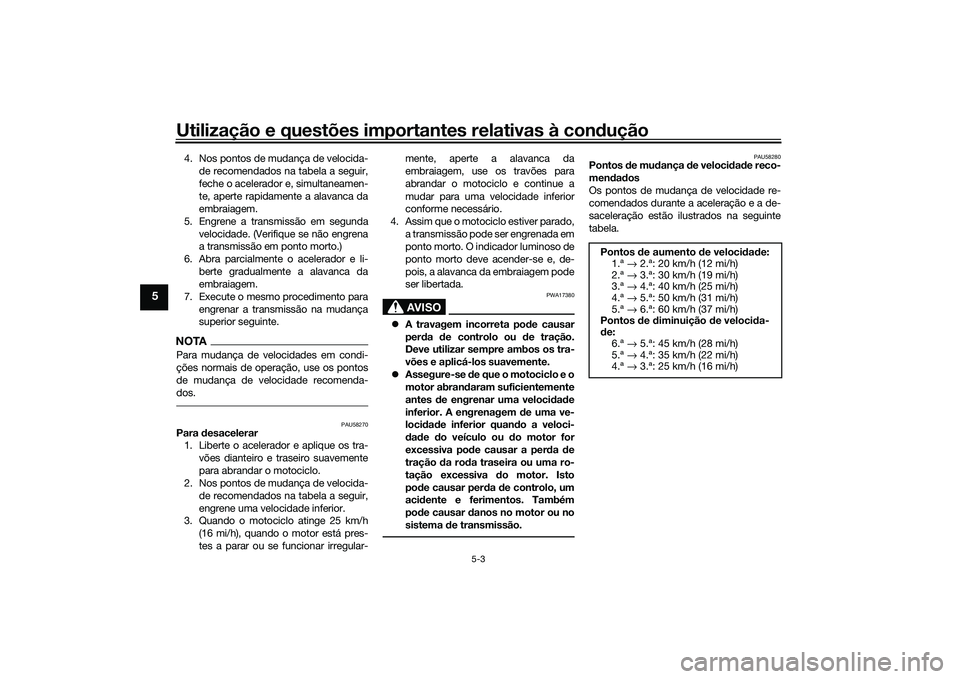

Utilização e questões importantes relativas à condução
5-3
5
4. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
feche o acelerador e, simultaneamen-
te, aperte rapidamente a alavanca da
embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.NOTAPara mudança de velocidades em condi-
ções normais de operação, use os pontos
de mudança de velocidade recomenda-
dos.
PAU58270
Para desacelerar
1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
engrene uma velocidade inferior.
3. Quando o motociclo atinge 25 km/h
(16 mi/h), quando o motor está pres-
tes a parar ou se funcionar irregular- mente, aperte a alavanca da
embraiagem, use os travões para
abrandar o motociclo e continue a
mudar para uma velocidade inferior
conforme necessário.
4. Assim que o motociclo estiver parado, a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de
ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
AVISO
PWA17380
A travagem incorreta po de causar
per da de controlo ou de tração.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.
 Assegure-se de que o motociclo e o
motor abran daram suficientemente
antes de engrenar uma veloci dad e
inferior. A engrenagem d e uma ve-
loci dad e inferior quan do a veloci-
d ad e do veículo ou do motor for
excessiva po de causar a per da de
tração da ro da traseira ou uma ro-
tação excessiva do motor. Isto
pod e causar per da de controlo, um
aci dente e ferimentos. Também
pod e causar danos no motor ou no
sistema de transmissão.
PAU58280
Pontos de mu dança de veloci dad e reco-
men dad os
Os pontos de mudança de velocidade re-
comendados durante a aceleração e a de-
saceleração estão ilustrados na seguinte
tabela.
Pontos de aumento de veloci dad e:
1.ª → 2.ª: 20 km/h (12 mi/h)
2.ª → 3.ª: 30 km/h (19 mi/h)
3.ª → 4.ª: 40 km/h (25 mi/h)
4.ª → 5.ª: 50 km/h (31 mi/h)
5.ª → 6.ª: 60 km/h (37 mi/h)
Pontos de diminuição de veloci da-
d e:
6.ª → 5.ª: 45 km/h (28 mi/h)
5.ª → 4.ª: 35 km/h (22 mi/h)
4.ª → 3.ª: 25 km/h (16 mi/h)
UB08P1P0.book Page 3 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-17
6
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa d e substituição de to das as
peças relaciona das com as ro das e
os travões, incluind o os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição de um pneu,
con duza a veloci dad es mo dera das,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Pressão de ar d os pneus (me did a
com os pneus frios): 1 pessoa:
Frente:200 kPa (2.00 kgf/cm², 29 psi)
Tr á s :
250 kPa (2.50 kgf/cm², 36 psi)
2 pessoas: Frente:
200 kPa (2.00 kgf/cm², 29 psi)
Tr á s : 250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*: 160 kg (353 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneuProfun did ad e mínima do piso d o
pneu (frente e trás):
1.6 mm (0.06 in)
UB08P1P0.book Page 17 Monday, September 7, 2015 3:14 PM

Cuidad os e arrumação do motociclo
7-4
7
PAU26183
ArmazenagemCurto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
Antes de cobrir o motociclo, verifique se o
motor e o sistema de escape estão frios.PRECAUÇÃO
PCA10811
 Guar dar o motociclo num compar-
timento com fraca ventilação ou
tapá-lo com um olea do, enquanto
este se encontra ain da molha do,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento d e ferrugem.
 Para prevenir a corrosão, evite ca-
ves húmi das, estábulos (d evido à
presença de amónia) e áreas on de
estejam armazena dos químicos
fortes.Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção “Cuidados” deste capítulo. 2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de ig- nição e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respetivas velas, e co-
loque as velas na cabeça de cilin-
dros de modo a que os elétrodos
fiquem ligados à terra. (Isto limita-
rá a produção de faíscas durante o
passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta ação revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se d e que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire as tampas das velas de ig-
nição e, de seguida, instale as ve-
las de ignição e as respetivas
tampas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [menos
de 0 °C (30 °F) ou mais de 30 °C (90
°F)]. Para obter mais informações rela-
tivamente ao acondicionamento da
bateria, consulte a página 6-30.
UB08P1P0.book Page 4 Monday, September 7, 2015 3:14 PM

Especificações
8-1
8
Dimensões:Comprimento total:2090 mm (82.3 in)
Largura total:
745 mm (29.3 in)
Altura total: 1035 mm (40.7 in)
Altura do assento: 780 mm (30.7 in)
Distância entre os eixos:
1380 mm (54.3 in)
Distância mínima do chão: 160 mm (6.30 in)
Raio de viragem mínimo: 2.7 m (8.86 ft)Peso:Massa em vazio:168 kg (370 lb)Motor:Ciclo de combustão:
4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas: DOHC
Disposição do cilindro:
Em linha
Número de cilindros: 2 cilindro
Cilindrada: 321 cm³
Diâmetro × curso:
68.0 × 44.1 mm (2.68 × 1.74 in) Relação de compressão:
11.2 : 1
Sistema de arranque: Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:YAMALUBE
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Mudança de óleo:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Com remoção do filtro de óleo: 2.10 L (2.22 US qt, 1.85 Imp.qt)Quantidade de líquido refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias):
0.96 L (1.01 US qt, 0.84 Imp.qt)Filtro de ar:Elemento do filtro de ar:Elemento de papel revestido a óleoCombustível:Combustível recomendado:Gasolina normal sem chumbo (mistura de
gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível: 14 L (3.7 US gal, 3.1 Imp.gal) Volume da reserva de combustível:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injecção de combustível:Corpo do acelerador:
Marca da identificação: 2MS2 00Vela(s) de ignição:Fabricante/modelo:NGK/CR8E
Distância do eléctrodo da vela de ignição: 0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:Molhado, multidiscoSistema de transmissão:Relação primária de redução:
3.043 (70/23)
Transmissão final: Corrente
Relação secundária de redução: 3.071 (43/14)
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Relação das velocidades:
1.ª: 2.500 (35/14)
2.ª:
1.824 (31/17)
3.ª: 1.348 (31/23)
4.ª: 1.087 (25/23)
UB08P1P0.book Page 1 Friday, October 2, 2015 2:47 PM
