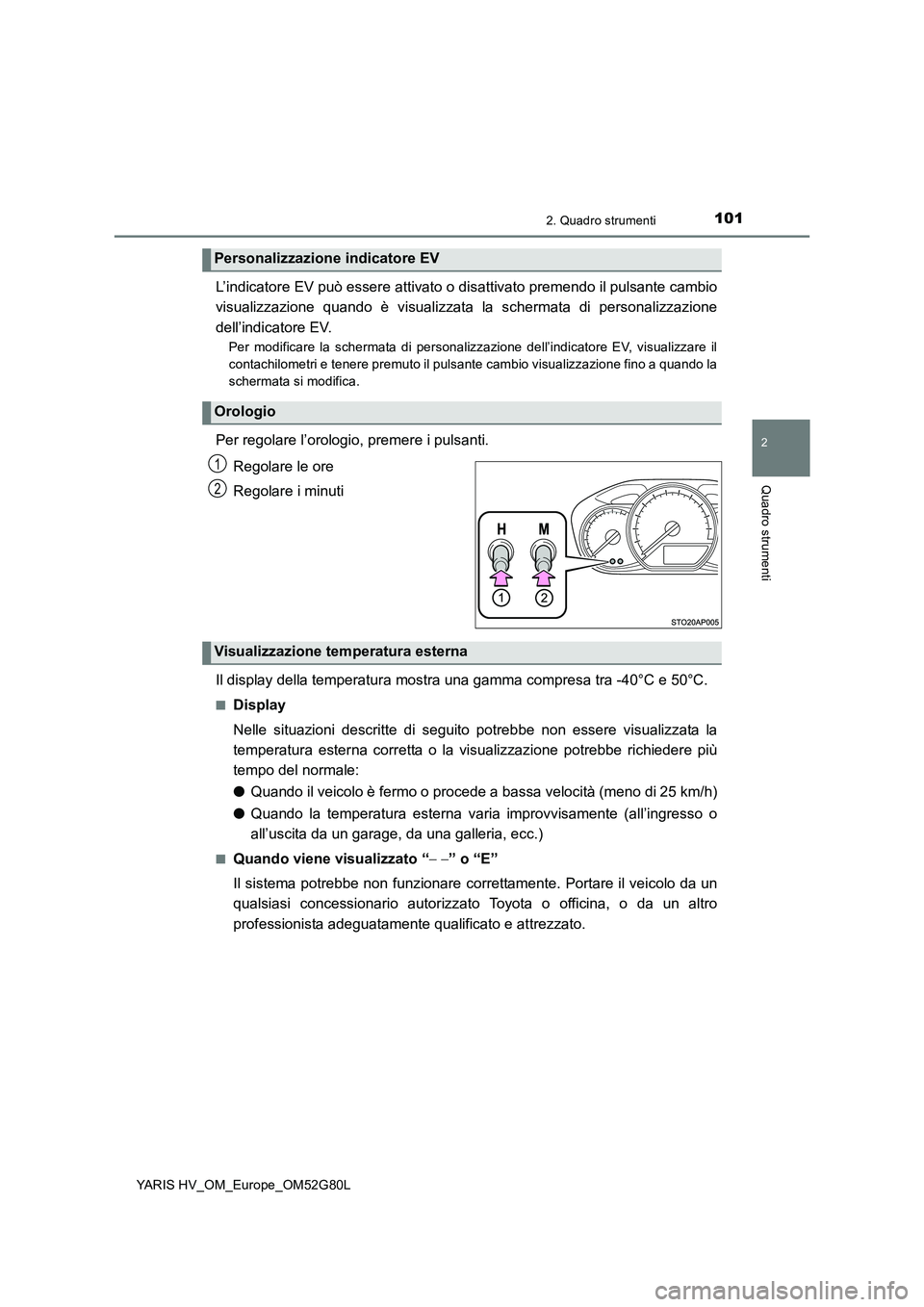

2016 TOYOTA YARIS HATCHBACK display

1012. Quadro strumenti
2
Quadro strumenti
YARIS HV_OM_Europe_OM52G80L
L’indicatore EV può essere attivato o disattivato premendo il pulsante cambio
visualizzazione quando è visualizzata la schermata di personalizzazione
dell’indicatore EV.
Per modificare la schermata di personalizzazione dell’indicatore EV, visualizzare il
contachilometri e tenere premuto il pulsante cambio visualizzazione fino a quando la
schermata si modifica.
Per regolare l’orologio, premere i pulsanti.
Regolare le ore
Regolare i minuti
Il display della temperatura mostra una gamma compresa tra -40°C e 50°C.
■Display
Nelle situazioni descritte di seguito potrebbe non essere visualizzata la
temperatura esterna corretta o la visualizzazione potrebbe richiedere più
tempo del normale:
● Quando il veicolo è fermo o procede a bassa velocità (meno di 25 km/h)
● Quando la temperatura esterna varia improvvisamente (all’ingresso o
all’uscita da un garage, da una galleria, ecc.)
■Quando viene visualizzato “ ” o “E”
Il sistema potrebbe non funzionare correttamente. Portare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o da un altro
professionista adeguatamente qualificato e attrezzato.
Personalizzazione indicatore EV
Orologio
1
2
Visualizzazione temperatura esterna

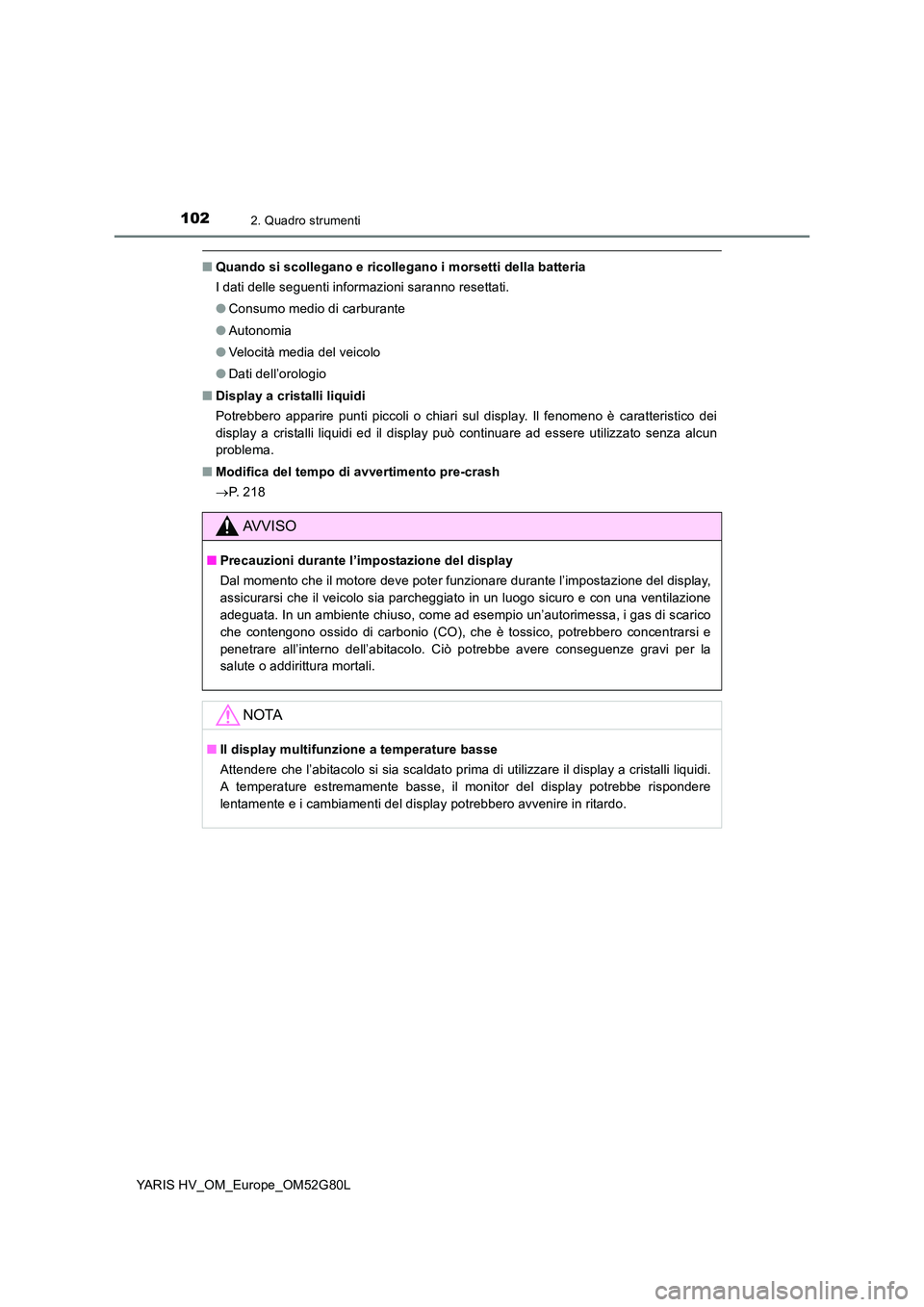

1022. Quadro strumenti
YARIS HV_OM_Europe_OM52G80L
■Quando si scollegano e ricollegano i morsetti della batteria
I dati delle seguenti informazioni saranno resettati.
● Consumo medio di carburante
● Autonomia
● Velocità media del veicolo
● Dati dell’orologio
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■ Modifica del tempo di avvertimento pre-crash
 P. 2 1 8
AVVISO
■Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.
NOTA
■ Il display multifunzione a temperature basse
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display potrebbe rispondere
lentamente e i cambiamenti del display potrebbero avvenire in ritardo.

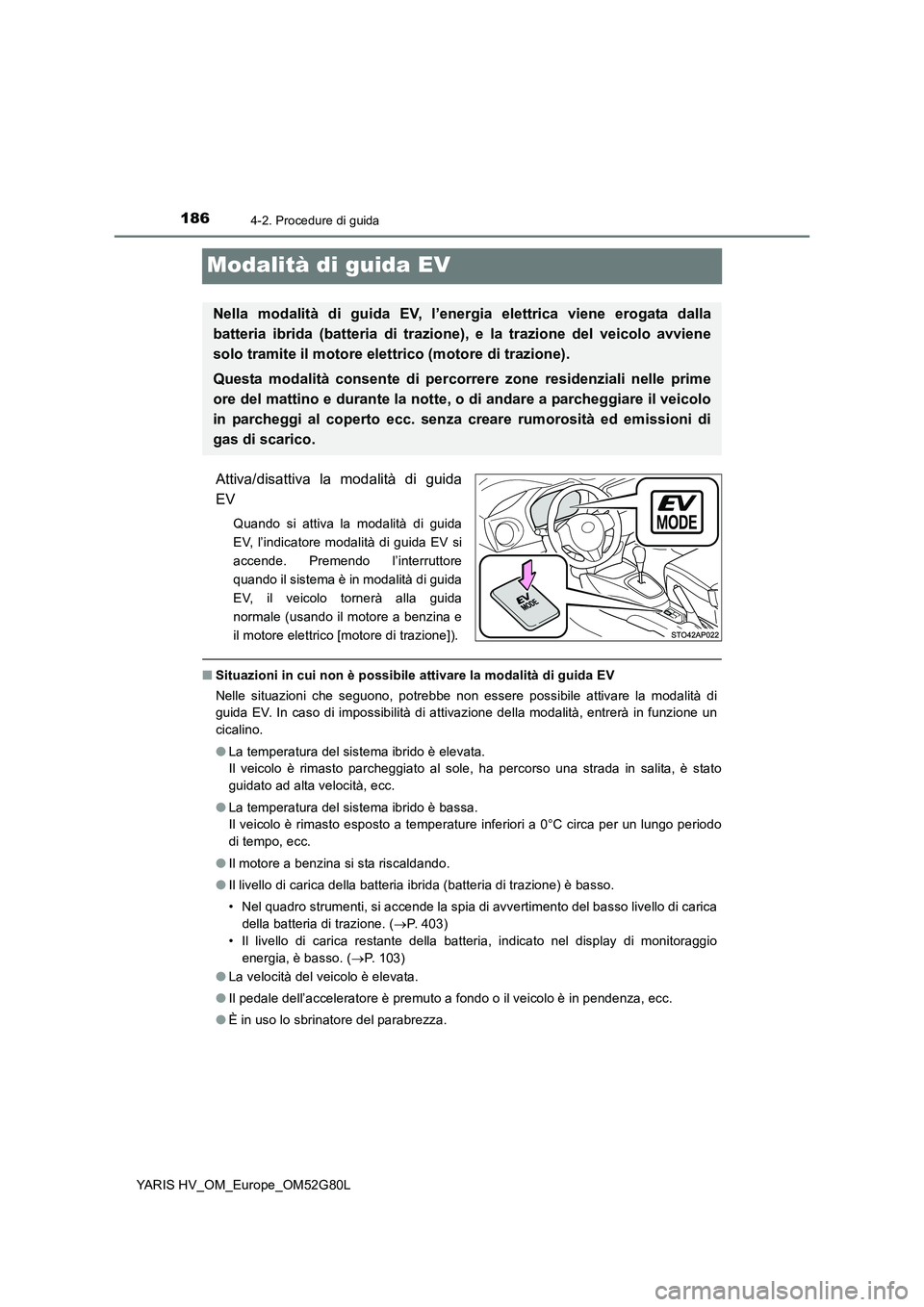

1864-2. Procedure di guida
YARIS HV_OM_Europe_OM52G80L
Modalità di guida EV
Attiva/disattiva la modalità di guida
EV
Quando si attiva la modalità di guida
EV, l’indicatore modalità di guida EV si
accende. Premendo l’interruttore
quando il sistema è in modalità di guida
EV, il veicolo tornerà alla guida
normale (usando il motore a benzina e
il motore elettrico [motore di trazione]).
■ Situazioni in cui non è possibile attivare la modalità di guida EV
Nelle situazioni che seguono, potrebbe non essere possibile attivare la modalità di
guida EV. In caso di impossibilità di attivazione della modalità, entrerà in funzione un
cicalino.
● La temperatura del sistema ibrido è elevata.
Il veicolo è rimasto parcheggiato al sole, ha percorso una strada in salita, è stato
guidato ad alta velocità, ecc.
● La temperatura del sistema ibrido è bassa.
Il veicolo è rimasto esposto a temperature inferiori a 0°C circa per un lungo periodo
di tempo, ecc.
● Il motore a benzina si sta riscaldando.
● Il livello di carica della batteria ibrida (batteria di trazione) è basso.
• Nel quadro strumenti, si accende la spia di avvertimento del basso livello di carica
della batteria di trazione. ( P. 403)
• Il livello di carica restante della batteria, indicato nel display di monitoraggio
energia, è basso. ( P. 103)
● La velocità del veicolo è elevata.
● Il pedale dell’acceleratore è premuto a fondo o il veicolo è in pendenza, ecc.
● È in uso lo sbrinatore del parabrezza.
Nella modalità di guida EV, l’energia elettrica viene erogata dalla
batteria ibrida (batteria di trazione), e la trazione del veicolo avviene
solo tramite il motore elettrico (motore di trazione).
Questa modalità consente di percorrere zone residenziali nelle prime
ore del mattino e durante la notte, o di andare a parcheggiare il veicolo
in parcheggi al coperto ecc. senza creare rumorosità ed emissioni di
gas di scarico.

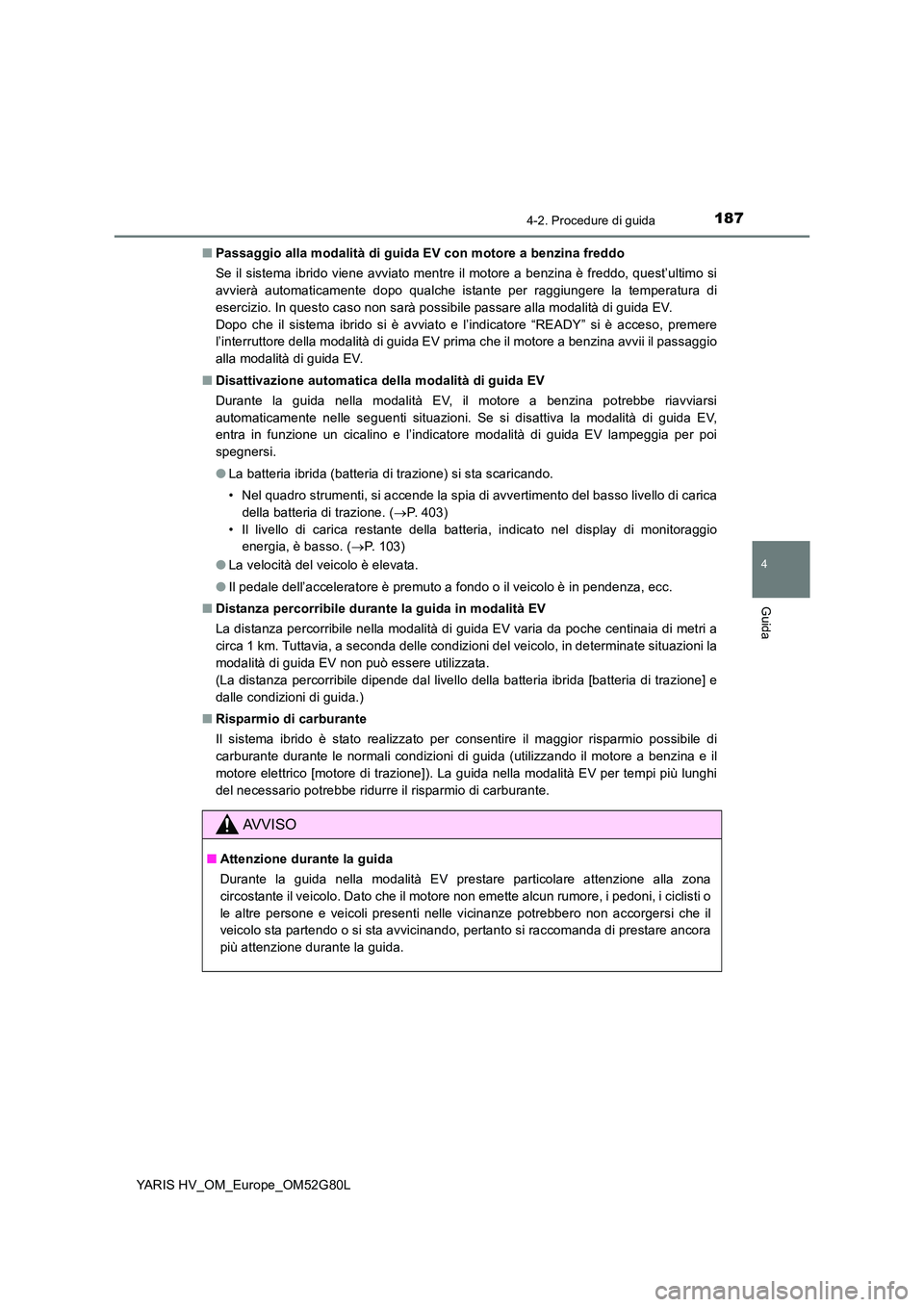

1874-2. Procedure di guida
4
Guida
YARIS HV_OM_Europe_OM52G80L
■ Passaggio alla modalità di guida EV con motore a benzina freddo
Se il sistema ibrido viene avviato mentre il motore a benzina è freddo, quest’ultimo si
avvierà automaticamente dopo qualche istante per raggiungere la temperatura di
esercizio. In questo caso non sarà possibile passare alla modalità di guida EV.
Dopo che il sistema ibrido si è avviato e l’indicatore “READY” si è acceso, premere
l’interruttore della modalità di guida EV prima che il motore a benzina avvii il passaggio
alla modalità di guida EV.
■ Disattivazione automatica della modalità di guida EV
Durante la guida nella modalità EV, il motore a benzina potrebbe riavviarsi
automaticamente nelle seguenti situazioni. Se si disattiva la modalità di guida EV,
entra in funzione un cicalino e l’indicatore modalità di guida EV lampeggia per poi
spegnersi.
● La batteria ibrida (batteria di trazione) si sta scaricando.
• Nel quadro strumenti, si accende la spia di avvertimento del basso livello di carica
della batteria di trazione. ( P. 403)
• Il livello di carica restante della batteria, indicato nel display di monitoraggio
energia, è basso. ( P. 103)
● La velocità del veicolo è elevata.
● Il pedale dell’acceleratore è premuto a fondo o il veicolo è in pendenza, ecc.
■ Distanza percorribile durante la guida in modalità EV
La distanza percorribile nella modalità di guida EV varia da poche centinaia di metri a
circa 1 km. Tuttavia, a seconda delle condizioni del veicolo, in determinate situazioni la
modalità di guida EV non può essere utilizzata.
(La distanza percorribile dipende dal livello della batteria ibrida [batteria di trazione] e
dalle condizioni di guida.)
■ Risparmio di carburante
Il sistema ibrido è stato realizzato per consentire il maggior risparmio possibile di
carburante durante le normali condizioni di guida (utilizzando il motore a benzina e il
motore elettrico [motore di trazione]). La guida nella modalità EV per tempi più lunghi
del necessario potrebbe ridurre il risparmio di carburante.
AVVISO
■ Attenzione durante la guida
Durante la guida nella modalità EV prestare particolare attenzione alla zona
circostante il veicolo. Dato che il motore non emette alcun rumore, i pedoni, i ciclisti o
le altre persone e veicoli presenti nelle vicinanze potrebbero non accorgersi che il
veicolo sta partendo o si sta avvicinando, pertanto si raccomanda di prestare ancora
più attenzione durante la guida.

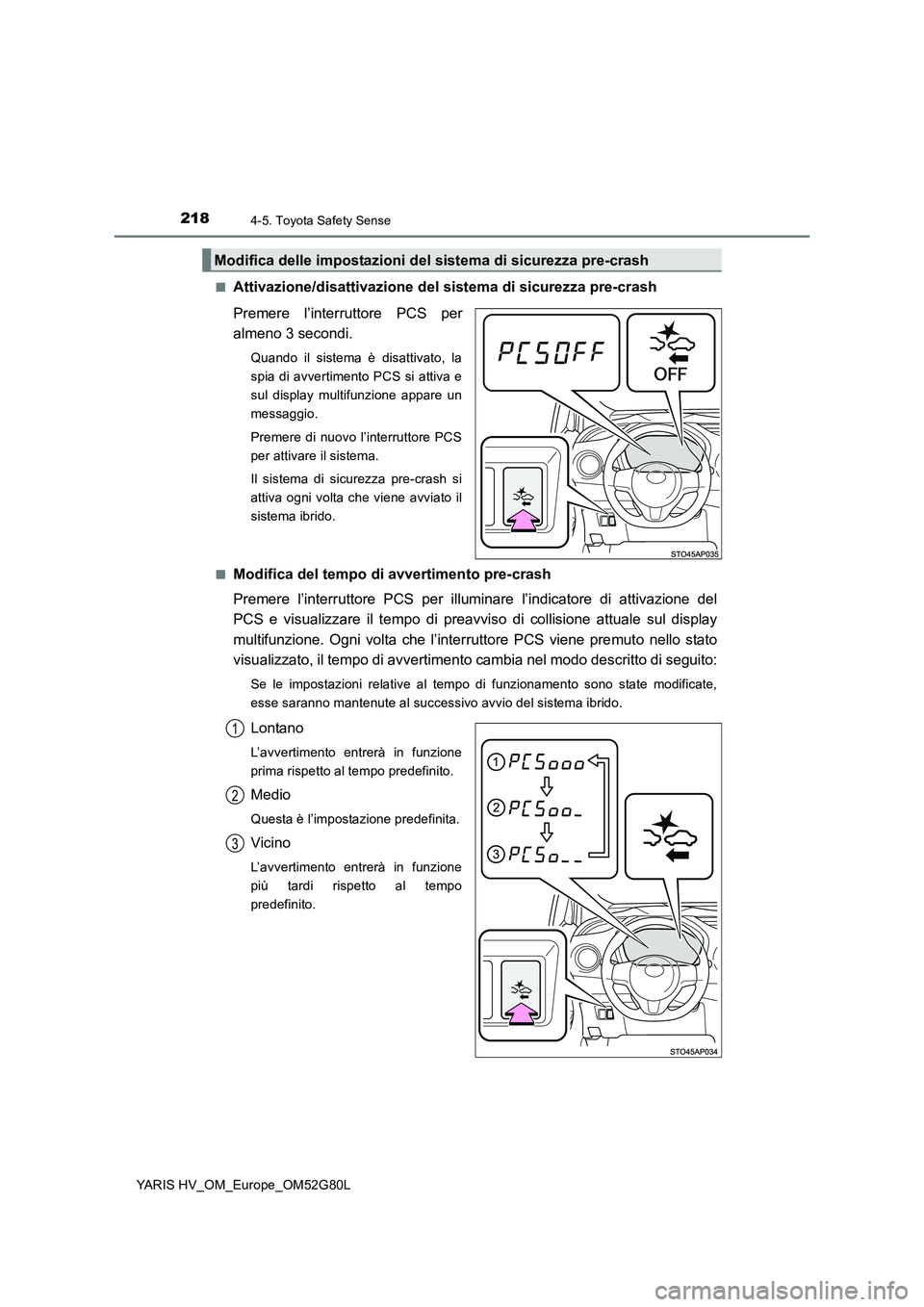

2184-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52G80L
■Attivazione/disattivazione del sistema di sicurezza pre-crash
Premere l’interruttore PCS per
almeno 3 secondi.
Quando il sistema è disattivato, la
spia di avvertimento PCS si attiva e
sul display multifunzione appare un
messaggio.
Premere di nuovo l’interruttore PCS
per attivare il sistema.
Il sistema di sicurezza pre-crash si
attiva ogni volta che viene avviato il
sistema ibrido.
■Modifica del tempo di avvertimento pre-crash
Premere l’interruttore PCS per illuminare l’indicatore di attivazione del
PCS e visualizzare il tempo di preavviso di collisione attuale sul display
multifunzione. Ogni volta che l’interruttore PCS viene premuto nello stato
visualizzato, il tempo di avvertimento cambia nel modo descritto di seguito:
Se le impostazioni relative al tempo di funzionamento sono state modificate,
esse saranno mantenute al successivo avvio del sistema ibrido.
Lontano
L’avvertimento entrerà in funzione
prima rispetto al tempo predefinito.
Medio
Questa è l’impostazione predefinita.
Vicino
L’avvertimento entrerà in funzione
più tardi rispetto al tempo
predefinito.
Modifica delle impostazioni del sistema di sicurezza pre-crash
1
2
3

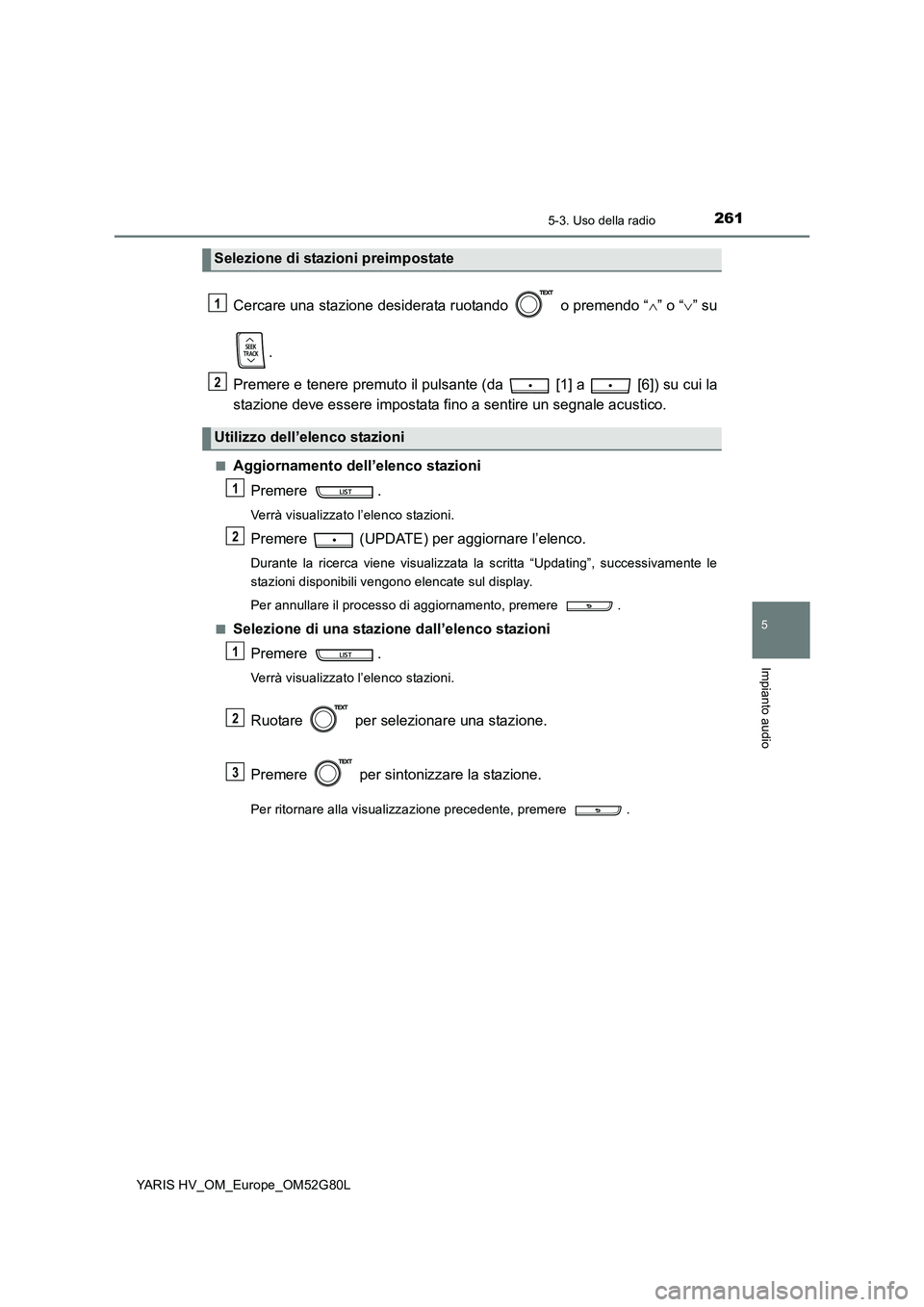

2615-3. Uso della radio
5
Impianto audio
YARIS HV_OM_Europe_OM52G80L
Cercare una stazione desiderata ruotando o premendo “” o “” su
.
Premere e tenere premuto il pulsante (da [1] a [6]) su cui la
stazione deve essere impostata fino a sentire un segnale acustico.
■Aggiornamento dell’elenco stazioni
Premere .
Verrà visualizzato l’elenco stazioni.
Premere (UPDATE) per aggiornare l’elenco.
Durante la ricerca viene visualizzata la scritta “Updating”, successivamente le
stazioni disponibili vengono elencate sul display.
Per annullare il processo di aggiornamento, premere .
■Selezione di una stazione dall’elenco stazioni
Premere .
Verrà visualizzato l’elenco stazioni.
Ruotare per selezionare una stazione.
Premere per sintonizzare la stazione.
Per ritornare alla visualizzazione precedente, premere .
Selezione di stazioni preimpostate
Utilizzo dell’elenco stazioni
1
2
1
2
1
2
3

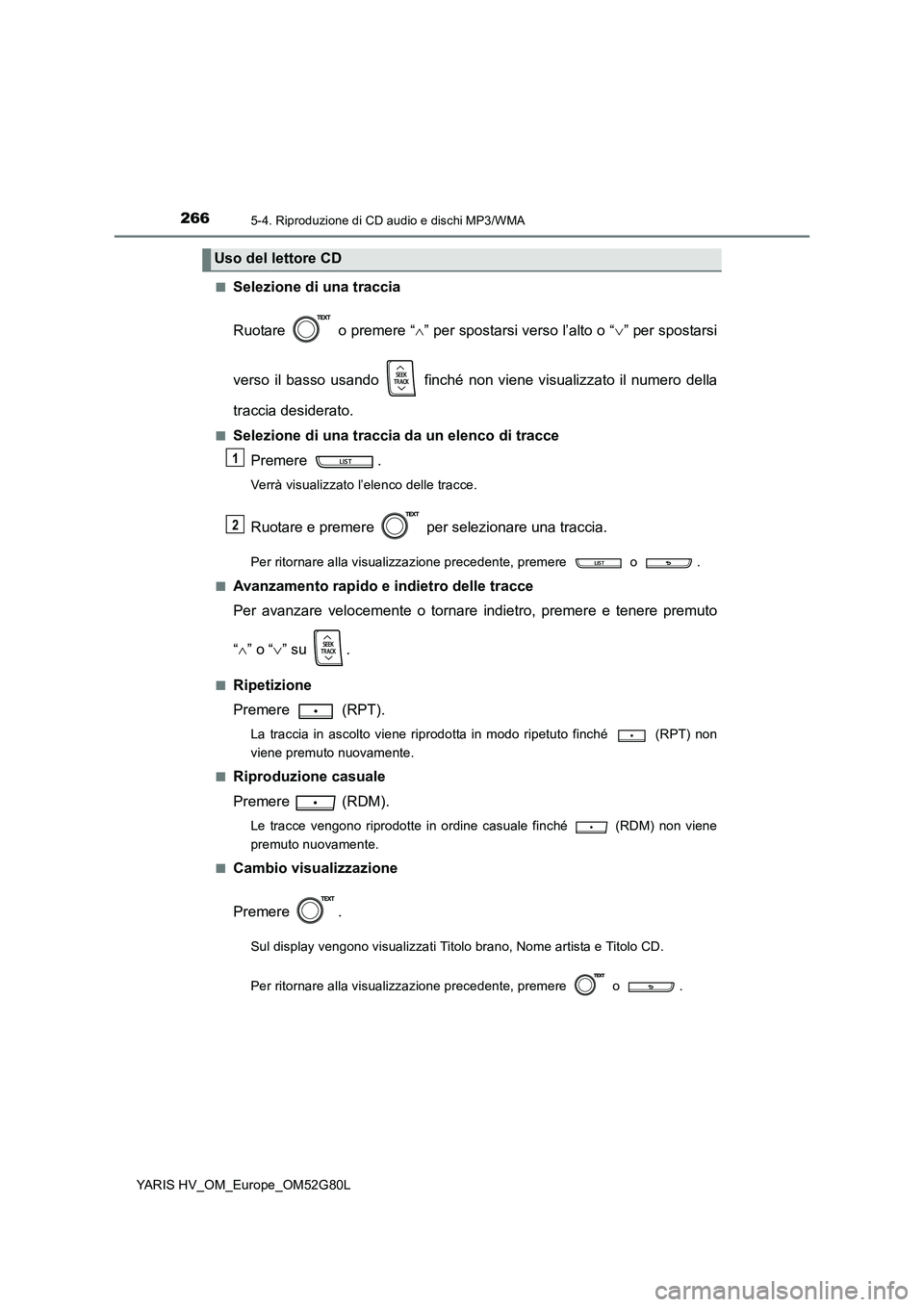

2665-4. Riproduzione di CD audio e dischi MP3/WMA
YARIS HV_OM_Europe_OM52G80L
■Selezione di una traccia
Ruotare o premere “ ” per spostarsi verso l’alto o “” per spostarsi
verso il basso usando finché non viene visualizzato il numero della
traccia desiderato.
■Selezione di una traccia da un elenco di tracce
Premere .
Verrà visualizzato l’elenco delle tracce.
Ruotare e premere per selezionare una traccia.
Per ritornare alla visualizzazione precedente, premere o .
■Avanzamento rapido e indietro delle tracce
Per avanzare velocemente o tornare indietro, premere e tenere premuto
“ ” o “” su .
■Ripetizione
Premere (RPT).
La traccia in ascolto viene riprodotta in modo ripetuto finché (RPT) non
viene premuto nuovamente.
■Riproduzione casuale
Premere (RDM).
Le tracce vengono riprodotte in ordine casuale finché (RDM) non viene
premuto nuovamente.
■Cambio visualizzazione
Premere .
Sul display vengono visualizzati Titolo brano, Nome artista e Titolo CD.
Per ritornare alla visualizzazione precedente, premere o .
Uso del lettore CD
1
2

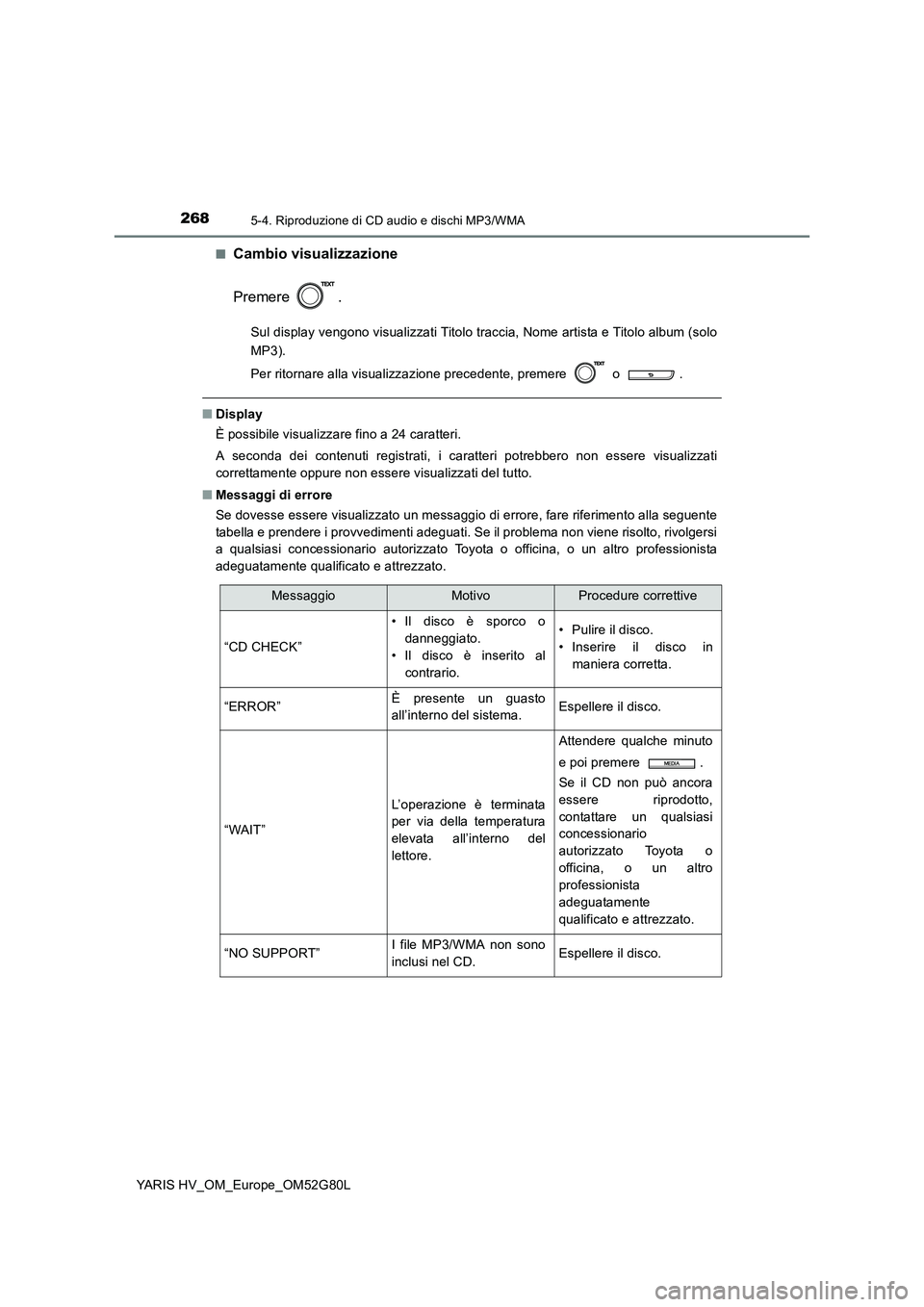

2685-4. Riproduzione di CD audio e dischi MP3/WMA
YARIS HV_OM_Europe_OM52G80L
■Cambio visualizzazione
Premere .
Sul display vengono visualizzati Titolo traccia, Nome artista e Titolo album (solo
MP3).
Per ritornare alla visualizzazione precedente, premere o .
■ Display
È possibile visualizzare fino a 24 caratteri.
A seconda dei contenuti registrati, i caratteri potrebbero non essere visualizzati
correttamente oppure non essere visualizzati del tutto.
■ Messaggi di errore
Se dovesse essere visualizzato un messaggio di errore, fare riferimento alla seguente
tabella e prendere i provvedimenti adeguati. Se il problema non viene risolto, rivolgersi
a qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
MessaggioMotivoProcedure correttive
“CD CHECK”
• Il disco è sporco o
danneggiato.
• Il disco è inserito al
contrario.
• Pulire il disco.
• Inserire il disco in
maniera corretta.
“ERROR”È presente un guasto
all’interno del sistema.Espellere il disco.
“WAIT”
L’operazione è terminata
per via della temperatura
elevata all’interno del
lettore.
Attendere qualche minuto
e poi premere .
Se il CD non può ancora
essere riprodotto,
contattare un qualsiasi
concessionario
autorizzato Toyota o
officina, o un altro
professionista
adeguatamente
qualificato e attrezzato.
“NO SUPPORT”I file MP3/WMA non sono
inclusi nel CD.Espellere il disco.
