4-5. Toyota Safety Sense
Conducción
YARIS HV_OM_Europe_OM52G79S

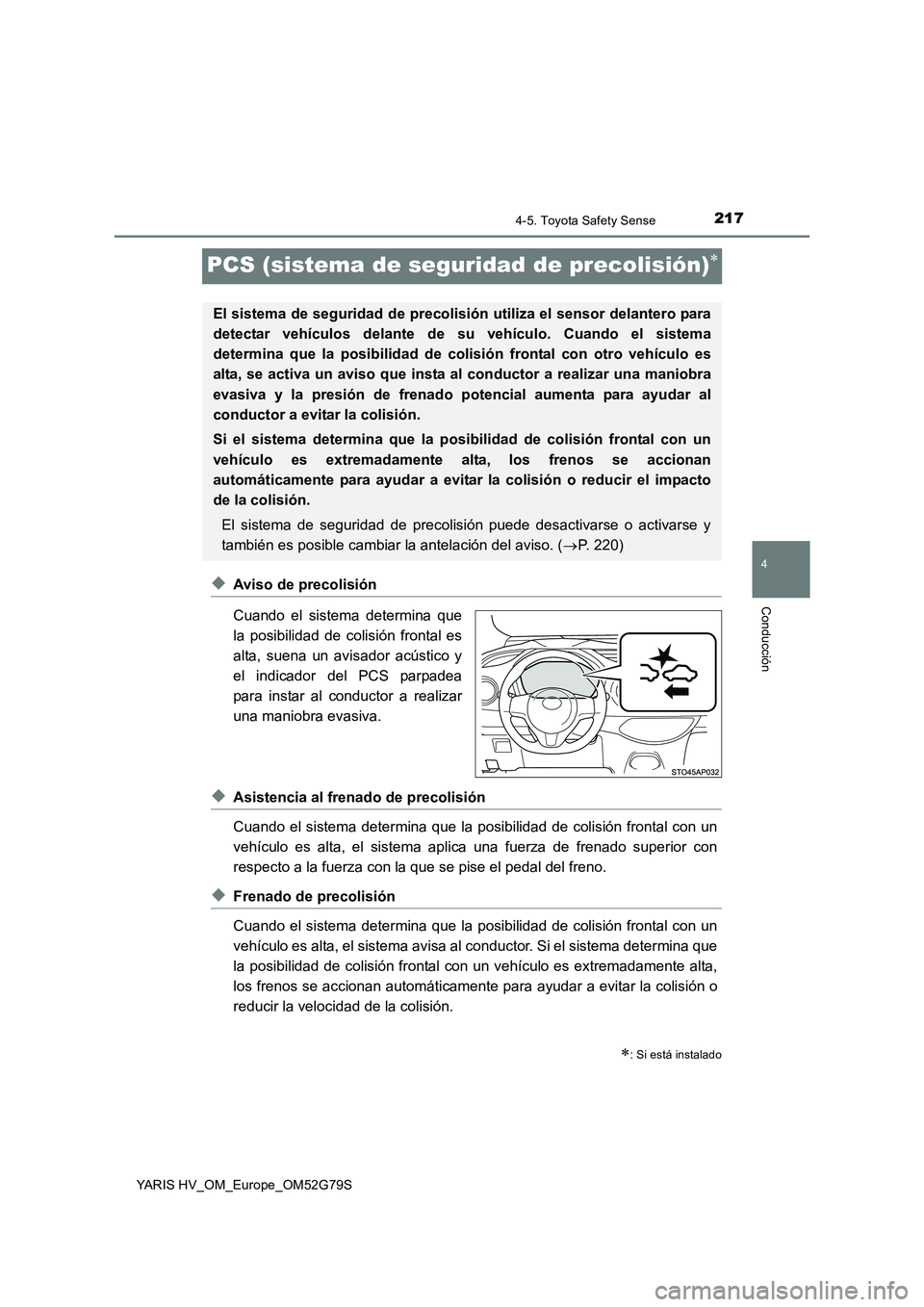

PCS (sistema de seguridad de precolisión)
◆Aviso de precolisión
Cuando el sistema determina que
la posibilidad de colisión frontal es
alta, suena un avisador acústico y
el indicador del PCS parpadea
para instar al conductor a realizar
una maniobra evasiva.
◆Asistencia al frenado de precolisión
Cuando el sistema determina que la posibilidad de colisión frontal con un
vehículo es alta, el sistema aplica una fuerza de frenado superior con
respecto a la fuerza con la que se pise el pedal del freno.
◆Frenado de precolisión
Cuando el sistema determina que la posibilidad de colisión frontal con un
vehículo es alta, el sistema avisa al conductor. Si el sistema determina que
la posibilidad de colisión frontal con un vehículo es extremadamente alta,
los frenos se accionan automáticamente para ayudar a evitar la colisión o
reducir la velocidad de la colisión.
: Si está instalado
El sistema de seguridad de precolisi ón utiliza el sensor delantero para
detectar vehículos delante de su vehículo. Cuando el sistema
determina que la posibilidad de colisión frontal con otro vehículo es
alta, se activa un aviso que insta al conductor a realizar una maniobra
evasiva y la presión de frenado potencial aumenta para ayudar al
conductor a evitar la colisión.
Si el sistema determina que la posibilidad de colisión frontal con un
vehículo es extremadamente alta, los frenos se accionan
automáticamente para ayudar a evitar la colisión o reducir el impacto
de la colisión.
El sistema de seguridad de precolis ión puede desactivarse o activarse y
también es posible cambiar la antelación del aviso. ( P. 220)

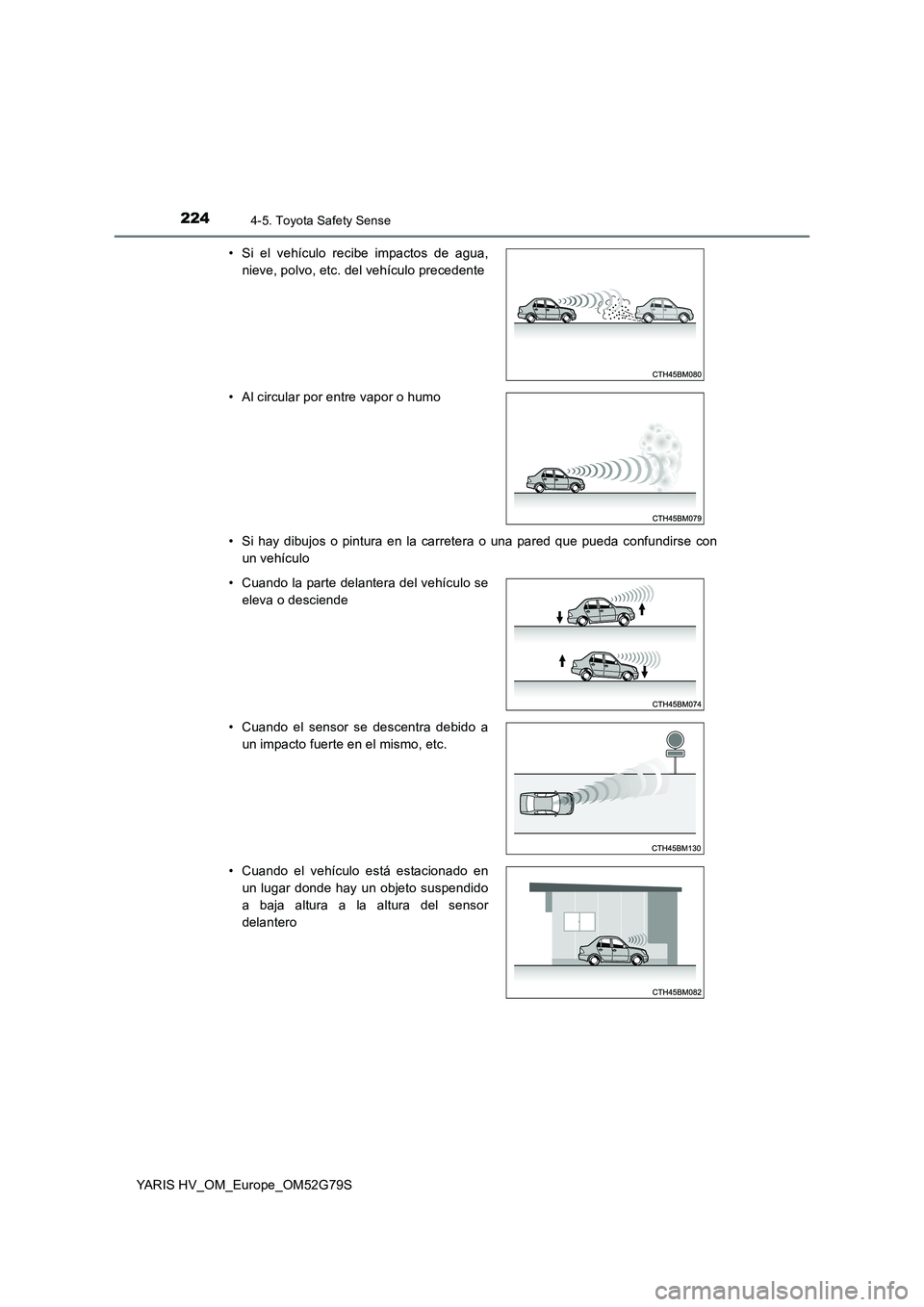

2244-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52G79S
• Si hay dibujos o pintura en la carretera o una pared que pueda confundirse con
un vehículo
• Si el vehículo recibe impactos de agua,
nieve, polvo, etc. del vehículo precedente
• Al circular por entre vapor o humo
• Cuando la parte delantera del vehículo se
eleva o desciende
• Cuando el sensor se descentra debido a
un impacto fuerte en el mismo, etc.
• Cuando el vehículo está estacionado en
un lugar donde hay un objeto suspendido
a baja altura a la altura del sensor
delantero

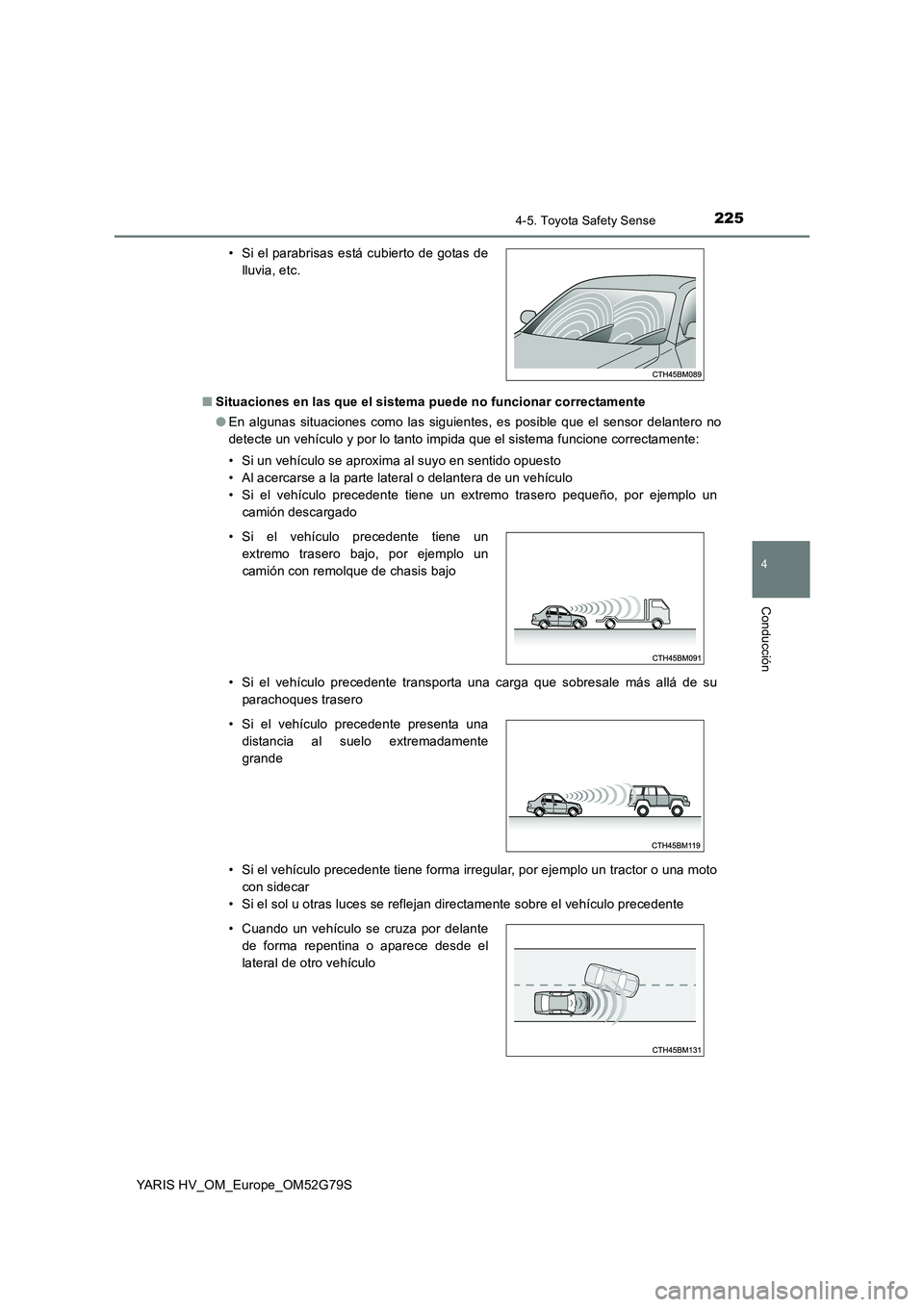

2254-5. Toyota Safety Sense
4
Conducción
YARIS HV_OM_Europe_OM52G79S
■ Situaciones en las que el sistema puede no funcionar correctamente
● En algunas situaciones como las siguientes, es posible que el sensor delantero no
detecte un vehículo y por lo tanto impida que el sistema funcione correctamente:
• Si un vehículo se aproxima al suyo en sentido opuesto
• Al acercarse a la parte lateral o delantera de un vehículo
• Si el vehículo precedente tiene un extremo trasero pequeño, por ejemplo un
camión descargado
• Si el vehículo precedente transporta una carga que sobresale más allá de su
parachoques trasero
• Si el vehículo precedente tiene forma irregular, por ejemplo un tractor o una moto
con sidecar
• Si el sol u otras luces se reflejan directamente sobre el vehículo precedente
• Si el parabrisas está cubierto de gotas de
lluvia, etc.
• Si el vehículo precedente tiene un
extremo trasero bajo, por ejemplo un
camión con remolque de chasis bajo
• Si el vehículo precedente presenta una
distancia al suelo extremadamente
grande
• Cuando un vehículo se cruza por delante
de forma repentina o aparece desde el
lateral de otro vehículo

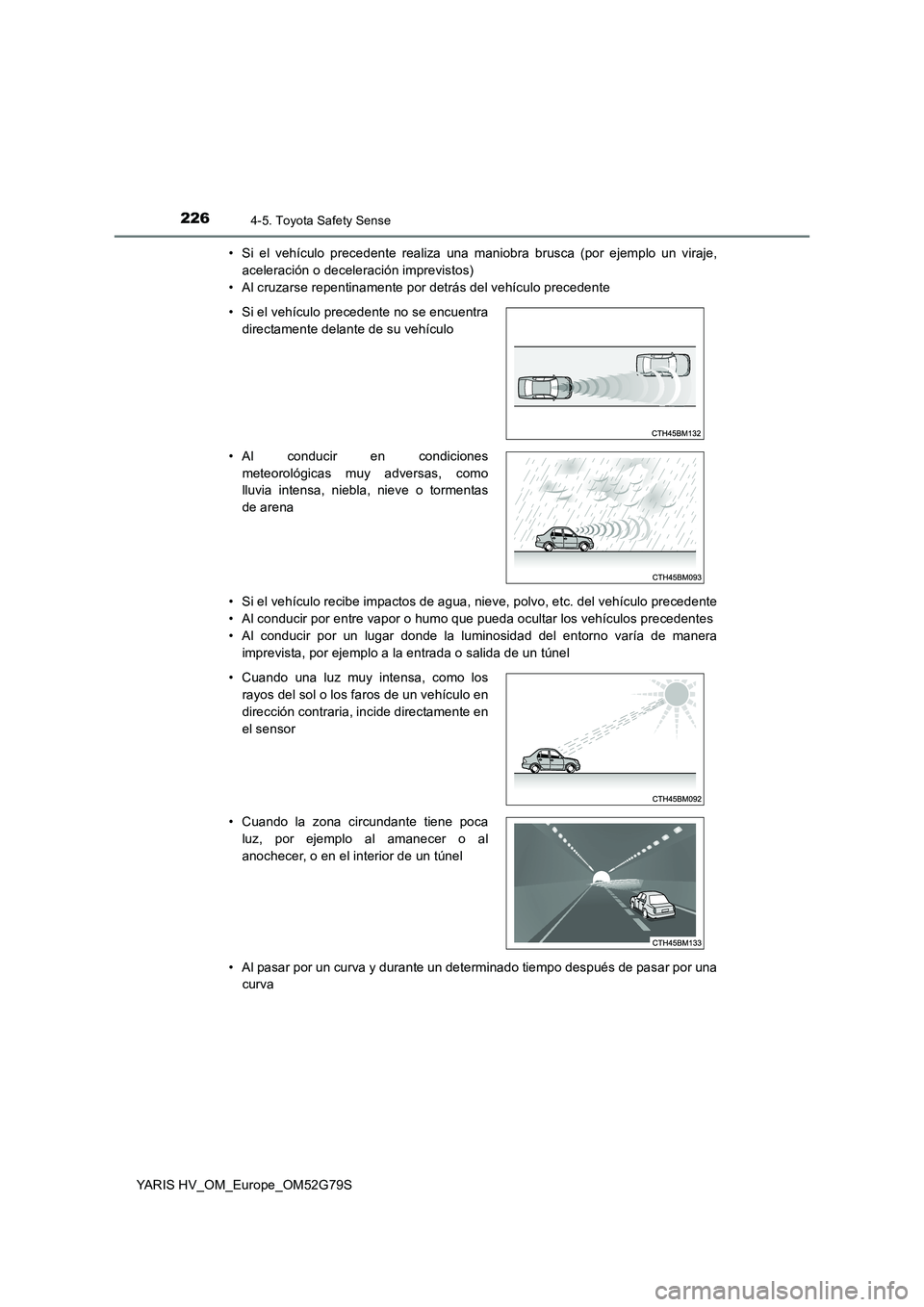

2264-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52G79S
• Si el vehículo precedente realiza una maniobra brusca (por ejemplo un viraje,
aceleración o deceleración imprevistos)
• Al cruzarse repentinamente por detrás del vehículo precedente
• Si el vehículo recibe impactos de agua, nieve, polvo, etc. del vehículo precedente
• Al conducir por entre vapor o humo que pueda ocultar los vehículos precedentes
• Al conducir por un lugar donde la luminosidad del entorno varía de manera
imprevista, por ejemplo a la entrada o salida de un túnel
• Al pasar por un curva y durante un determinado tiempo después de pasar por una
curva
• Si el vehículo precedente no se encuentra
directamente delante de su vehículo
• Al conducir en condiciones
meteorológicas muy adversas, como
lluvia intensa, niebla, nieve o tormentas
de arena
• Cuando una luz muy intensa, como los
rayos del sol o los faros de un vehículo en
dirección contraria, incide directamente en
el sensor
• Cuando la zona circundante tiene poca
luz, por ejemplo al amanecer o al
anochecer, o en el interior de un túnel

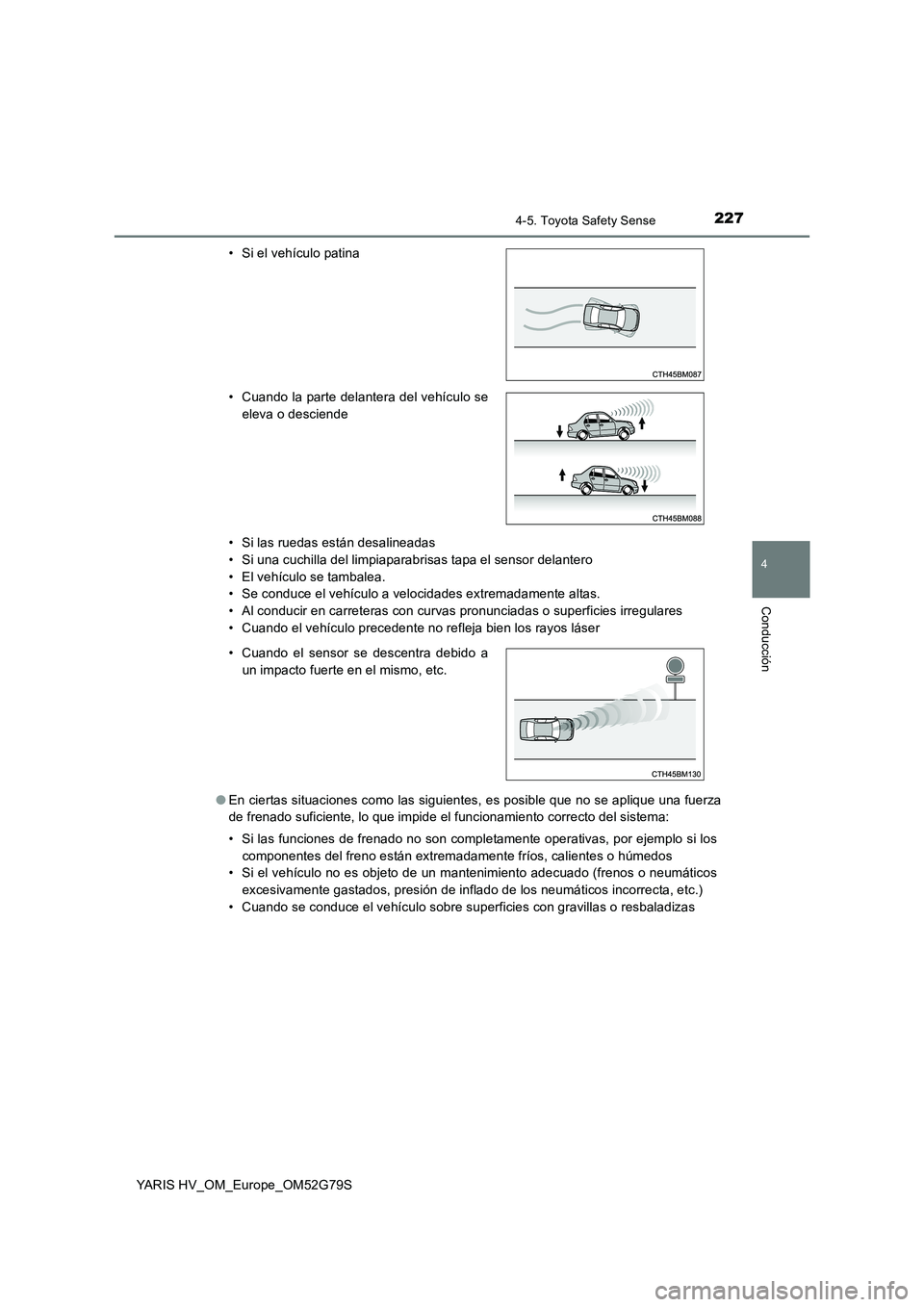

2274-5. Toyota Safety Sense
4
Conducción
YARIS HV_OM_Europe_OM52G79S
• Si las ruedas están desalineadas
• Si una cuchilla del limpiaparabrisas tapa el sensor delantero
• El vehículo se tambalea.
• Se conduce el vehículo a velocidades extremadamente altas.
• Al conducir en carreteras con curvas pronunciadas o superficies irregulares
• Cuando el vehículo precedente no refleja bien los rayos láser
● En ciertas situaciones como las siguientes, es posible que no se aplique una fuerza
de frenado suficiente, lo que impide el funcionamiento correcto del sistema:
• Si las funciones de frenado no son completamente operativas, por ejemplo si los
componentes del freno están extremadamente fríos, calientes o húmedos
• Si el vehículo no es objeto de un mantenimiento adecuado (frenos o neumáticos
excesivamente gastados, presión de inflado de los neumáticos incorrecta, etc.)
• Cuando se conduce el vehículo sobre superficies con gravillas o resbaladizas
• Si el vehículo patina
• Cuando la parte delantera del vehículo se
eleva o desciende
• Cuando el sensor se descentra debido a
un impacto fuerte en el mismo, etc.

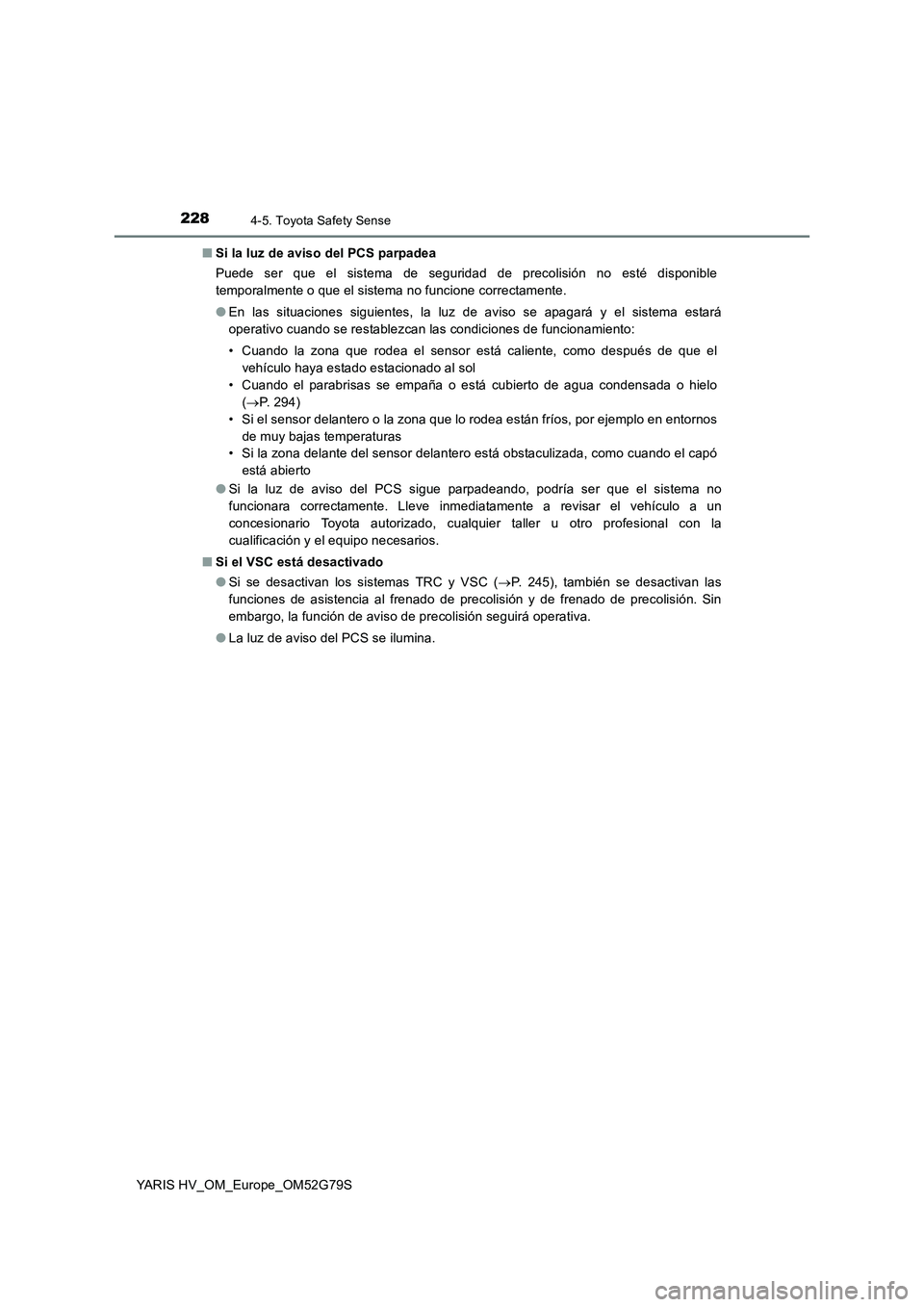

2284-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52G79S
■ Si la luz de aviso del PCS parpadea
Puede ser que el sistema de seguridad de precolisión no esté disponible
temporalmente o que el sistema no funcione correctamente.
● En las situaciones siguientes, la luz de aviso se apagará y el sistema estará
operativo cuando se restablezcan las condiciones de funcionamiento:
• Cuando la zona que rodea el sensor está caliente, como después de que el
vehículo haya estado estacionado al sol
• Cuando el parabrisas se empaña o está cubierto de agua condensada o hielo
( P. 294)
• Si el sensor delantero o la zona que lo rodea están fríos, por ejemplo en entornos
de muy bajas temperaturas
• Si la zona delante del sensor delantero está obstaculizada, como cuando el capó
está abierto
● Si la luz de aviso del PCS sigue parpadeando, podría ser que el sistema no
funcionara correctamente. Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
■ Si el VSC está desactivado
● Si se desactivan los sistemas TRC y VSC (P. 245), también se desactivan las
funciones de asistencia al frenado de precolisión y de frenado de precolisión. Sin
embargo, la función de aviso de precolisión seguirá operativa.
● La luz de aviso del PCS se ilumina.

229
4
4-5. Toyota Safety Sense
Conducción
YARIS HV_OM_Europe_OM52G79S

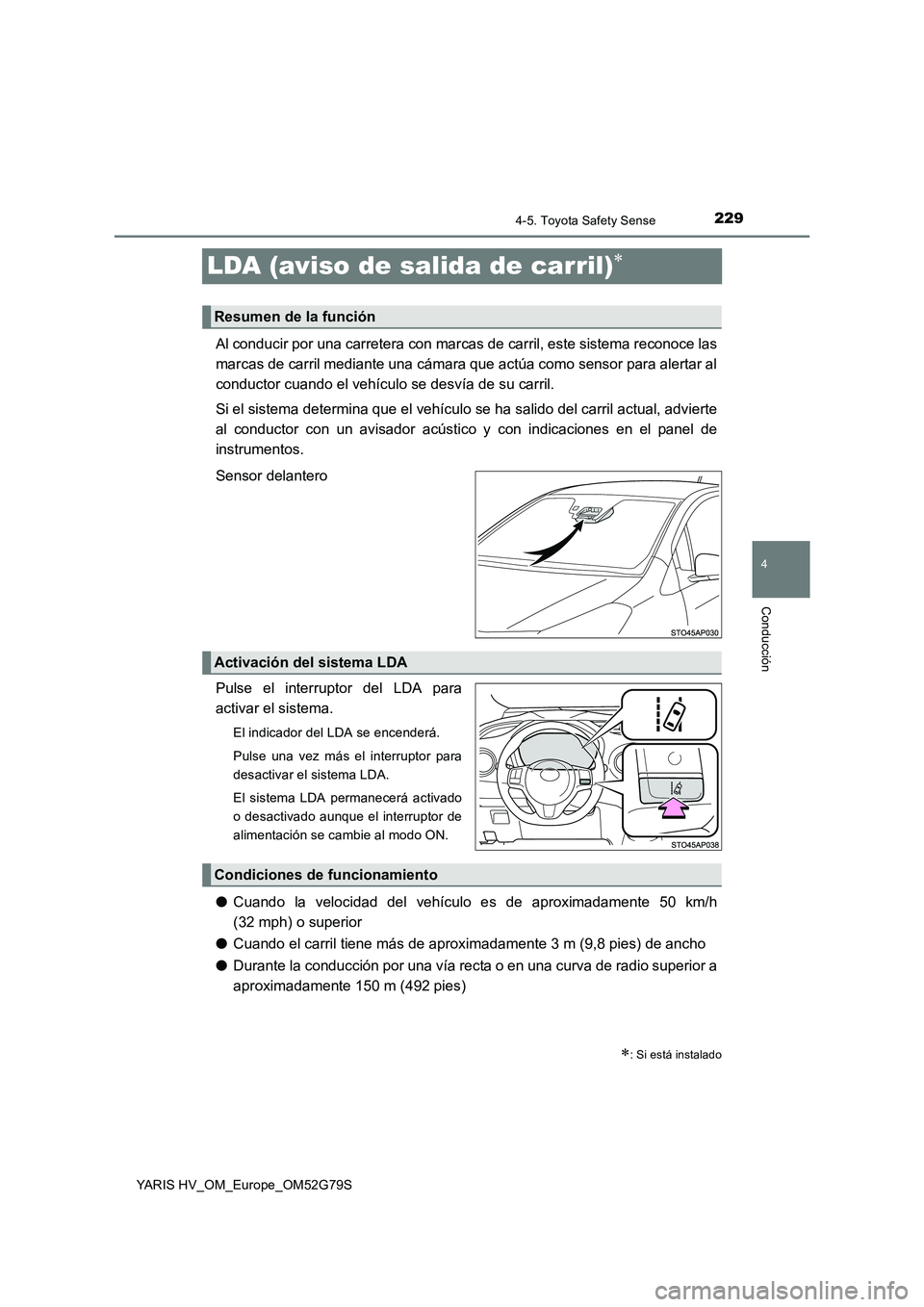

LDA (aviso de salida de carril)
Al conducir por una carretera con marcas de carril, este sistema reconoce las
marcas de carril mediante una cámara que actúa como sensor para alertar al
conductor cuando el vehículo se desvía de su carril.
Si el sistema determina que el vehículo se ha salido del carril actual, advierte
al conductor con un avisador acústico y con indicaciones en el panel de
instrumentos.
Sensor delantero
Pulse el interruptor del LDA para
activar el sistema.
El indicador del LDA se encenderá.
Pulse una vez más el interruptor para
desactivar el sistema LDA.
El sistema LDA permanecerá activado
o desactivado aunque el interruptor de
alimentación se cambie al modo ON.
● Cuando la velocidad del vehículo es de aproximadamente 50 km/h
(32 mph) o superior
● Cuando el carril tiene más de aproximadamente 3 m (9,8 pies) de ancho
● Durante la conducción por una vía recta o en una curva de radio superior a
aproximadamente 150 m (492 pies)
: Si está instalado
Resumen de la función
Activación del sistema LDA
Condiciones de funcionamiento

2314-5. Toyota Safety Sense
4
Conducción
YARIS HV_OM_Europe_OM52G79S

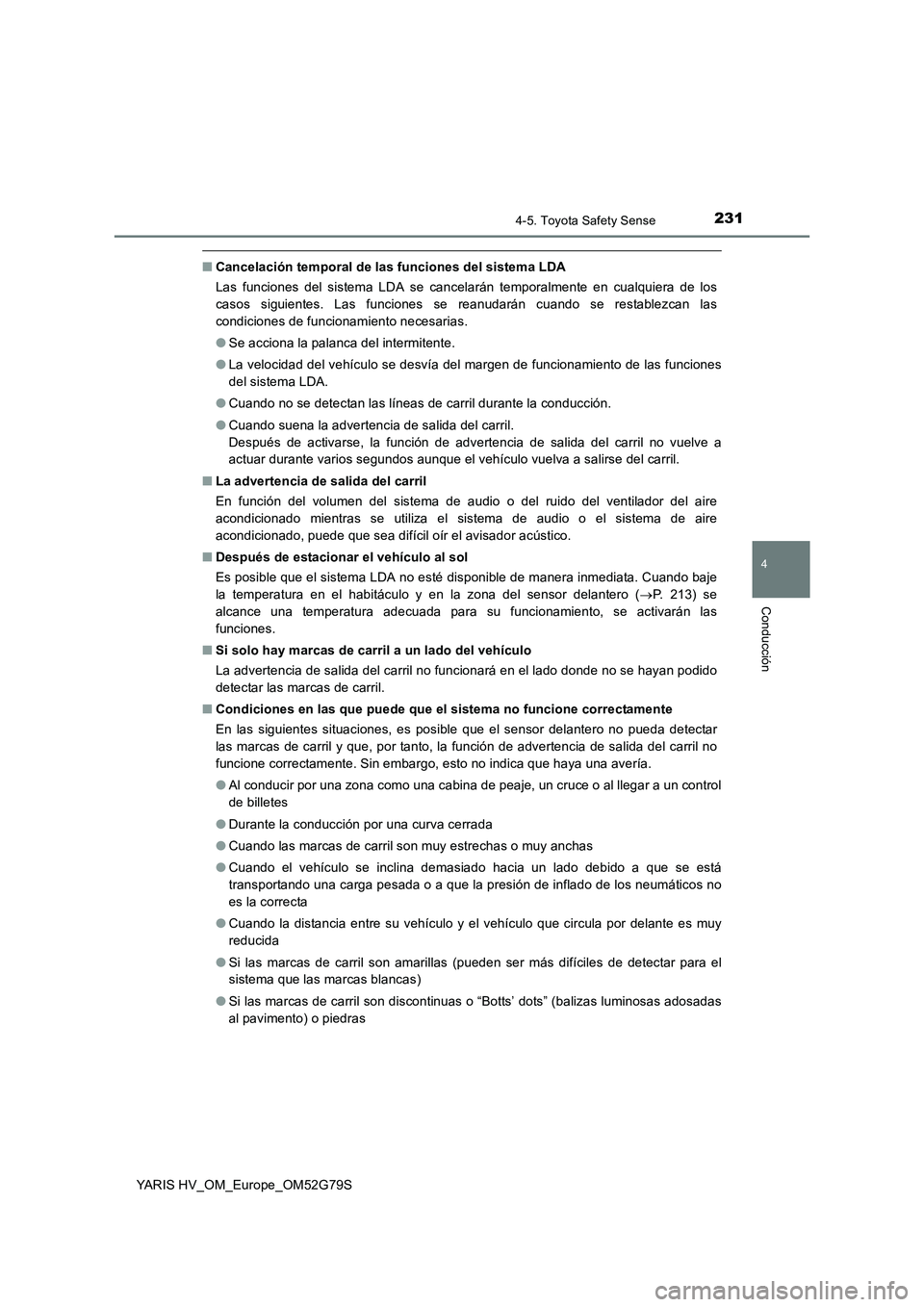

■Cancelación temporal de las funciones del sistema LDA
Las funciones del sistema LDA se cancelarán temporalmente en cualquiera de los
casos siguientes. Las funciones se reanudarán cuando se restablezcan las
condiciones de funcionamiento necesarias.
● Se acciona la palanca del intermitente.
● La velocidad del vehículo se desvía del margen de funcionamiento de las funciones
del sistema LDA.
● Cuando no se detectan las líneas de carril durante la conducción.
● Cuando suena la advertencia de salida del carril.
Después de activarse, la función de advertencia de salida del carril no vuelve a
actuar durante varios segundos aunque el vehículo vuelva a salirse del carril.
■ La advertencia de salida del carril
En función del volumen del sistema de audio o del ruido del ventilador del aire
acondicionado mientras se utiliza el sistema de audio o el sistema de aire
acondicionado, puede que sea difícil oír el avisador acústico.
■ Después de estacionar el vehículo al sol
Es posible que el sistema LDA no esté disponible de manera inmediata. Cuando baje
la temperatura en el habitáculo y en la zona del sensor delantero ( P. 213) se
alcance una temperatura adecuada para su funcionamiento, se activarán las
funciones.
■ Si solo hay marcas de carril a un lado del vehículo
La advertencia de salida del carril no funcionará en el lado donde no se hayan podido
detectar las marcas de carril.
■ Condiciones en las que puede que el sistema no funcione correctamente
En las siguientes situaciones, es posible que el sensor delantero no pueda detectar
las marcas de carril y que, por tanto, la función de advertencia de salida del carril no
funcione correctamente. Sin embargo, esto no indica que haya una avería.
● Al conducir por una zona como una cabina de peaje, un cruce o al llegar a un control
de billetes
● Durante la conducción por una curva cerrada
● Cuando las marcas de carril son muy estrechas o muy anchas
● Cuando el vehículo se inclina demasiado hacia un lado debido a que se está
transportando una carga pesada o a que la presión de inflado de los neumáticos no
es la correcta
● Cuando la distancia entre su vehículo y el vehículo que circula por delante es muy
reducida
● Si las marcas de carril son amarillas (pueden ser más difíciles de detectar para el
sistema que las marcas blancas)
● Si las marcas de carril son discontinuas o “Botts’ dots” (balizas luminosas adosadas
al pavimento) o piedras
