3564-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)■
Weergeven van de status van het Stop & Start-systeem
De bedrijfsstatus van het Stop & Start-systeem kan worden weergegeven op
het scherm (informatie Stop & Start-systeem) van het multi-informatie-
display. ( →Blz. 107)
De weergave van “After Reset” (sinds resetten) en “Fuel Saved After Reset”
(brandstof bespaard sinds resetten) kan worden gereset.
Druk om de weergave te resetten op van de bedieningstoetsen van het
instrumentenpaneel, bedien de bedieningstoetsen van het instrumentenpa-
neel omhoog of omlaag om “Reset” te selecteren en houd vervolgens \
ingedrukt.
Druk op van de bedieningstoetsen van het instrumentenpaneel om de
resetprocedure te beëindigen.
“Stop & Start”
(Stop & Start-systeem) Geeft de actuele tijd voor uitschakeling bij stilstand
weer (tijd dat de motor is uitgezet door het Stop &
Start-systeem). Tevens kan de tijd dat de motor
niet draait wanneer de airconditioning is ingescha-
keld, worden gewijzigd met de bedieningstoetsen
van het instru
mentenpaneel. ( →Blz. 354)
“After Start”
(sinds starten) Geeft de totale tijd weer die de motor door het Stop
& Start-systeem is uitgeschakeld vanaf het
moment dat de motor werd
gestart tot de motor
werd uitgeschakeld.
“After Reset”
(sinds resetten) Geeft de totale tijd weer die de motor door het Stop
& Start-systeem is uitgeschakeld vanaf de laatste
keer resetten totdat het
systeem weer wordt gere-
set.
“Fuel Saved After Start”
(brandstof bespaard sinds
starten) Geeft de geschatte totale hoeveelheid bespaarde
brandstof weer als gevolg van het uitschakelen
van de motor door het Stop & Start-systeem vanaf
het moment dat de motor werd gestart tot de motor
werd uitgeschakeld.
“Fuel Saved After Reset”
(brandstof bespaard sinds
resetten) Geeft de geschatte totale hoeveelheid bespaarde
brandstof weer als gevolg van het uitschakelen
van de motor door het Stop & Start-systeem vanaf
het moment dat het laatst werd gerest tot het
opnieuw resetten van het systeem.
RAV4_OM_OM42A45E_(EE).book Page 356
Tuesday, October 20, 2015 11:26 AM

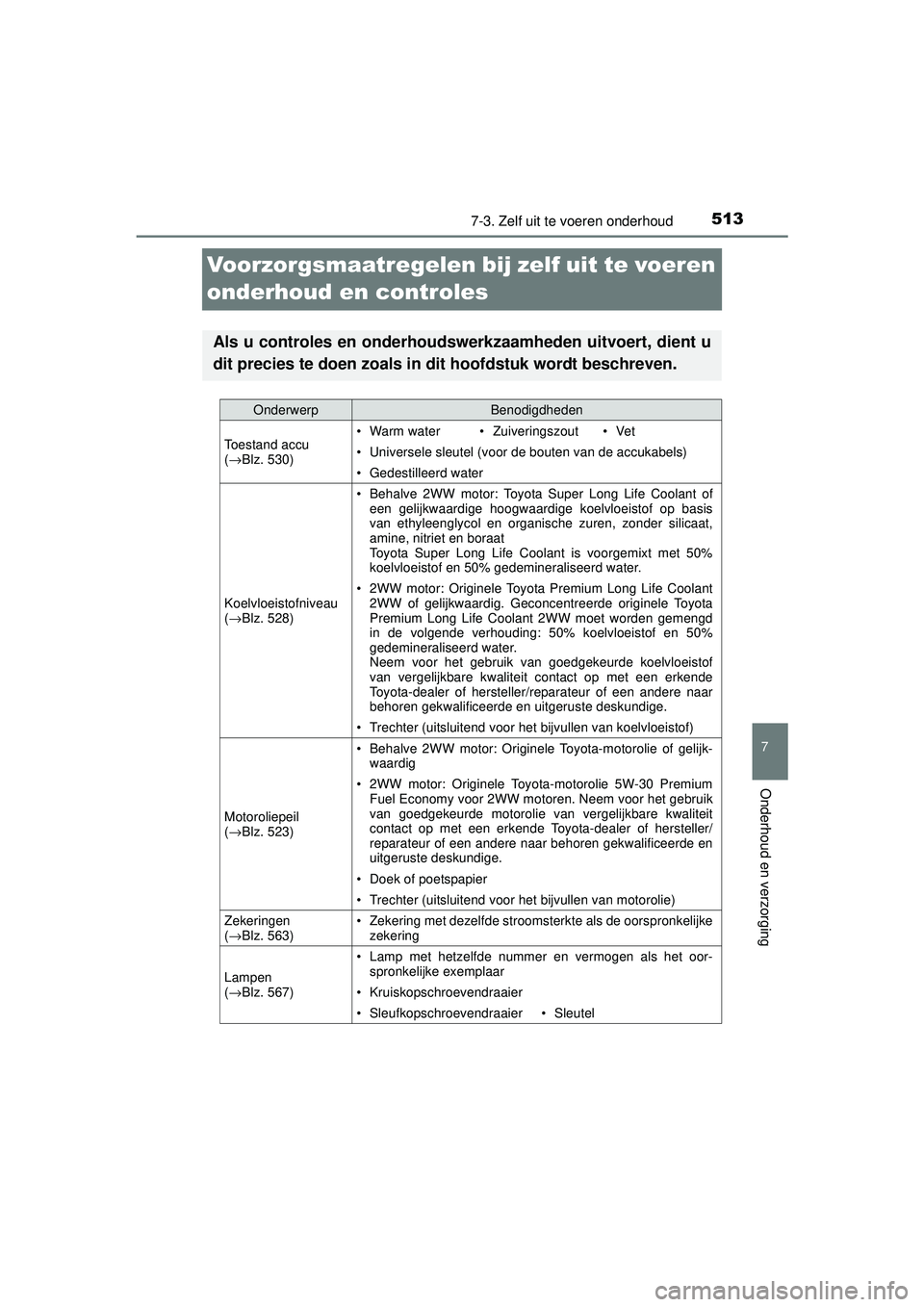

5137-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud en controles
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Toestand accu
(→ Blz. 530)•Warm water• Zuiveringszout•Vet
• Universele sleutel (voor de bouten van de accukabels)
• Gedestilleerd water
Koelvloeistofniveau
(→Blz. 528)
• Behalve 2WW motor: Toyota Super Long Life Coolant of
een gelijkwaardige hoogwaardige koelvloeistof op basis
van ethyleenglycol en organische zuren, zonder silicaat,
amine, nitriet en boraat
Toyota Super Long Life Coolant is voorgemixt met 50%
koelvloeistof en 50% gedemineraliseerd water.
• 2WW motor: Originele Toyota Premium Long Life Coolant
2WW of gelijkwaardig. Geconcentreerde originele Toyota
Premium Long Life Coolant 2WW moet worden gemengd
in de volgende verhouding: 50% koelvloeistof en 50%
gedemineraliseerd water.
Neem voor het gebruik van goedgekeurde koelvloeistof
van vergelijkbare kwaliteit contact op met een erkende
Toyota-dealer of hersteller/r eparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Trechter (uitsluitend voor het bijvullen van koelvloeistof)
Motoroliepeil
(→ Blz. 523)
• Behalve 2WW motor: Originele Toyota-motorolie of gelijk-
waardig
• 2WW motor: Originele Toyota-motorolie 5W-30 Premium
Fuel Economy voor 2WW motoren. Neem voor het gebruik
van goedgekeurde motorolie van vergelijkbare kwaliteit
contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 563)• Zekering met dezelfde stroomsterkte als de oorspronkelijke
zekering
Lampen
(→ Blz. 567)
• Lamp met hetzelfde nummer en vermogen als het oor-
spronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroevendraaier• Sleutel
RAV4_OM_OM42A45E_(EE).book Page 513 Tuesday, October 20, 2015 11:26 AM

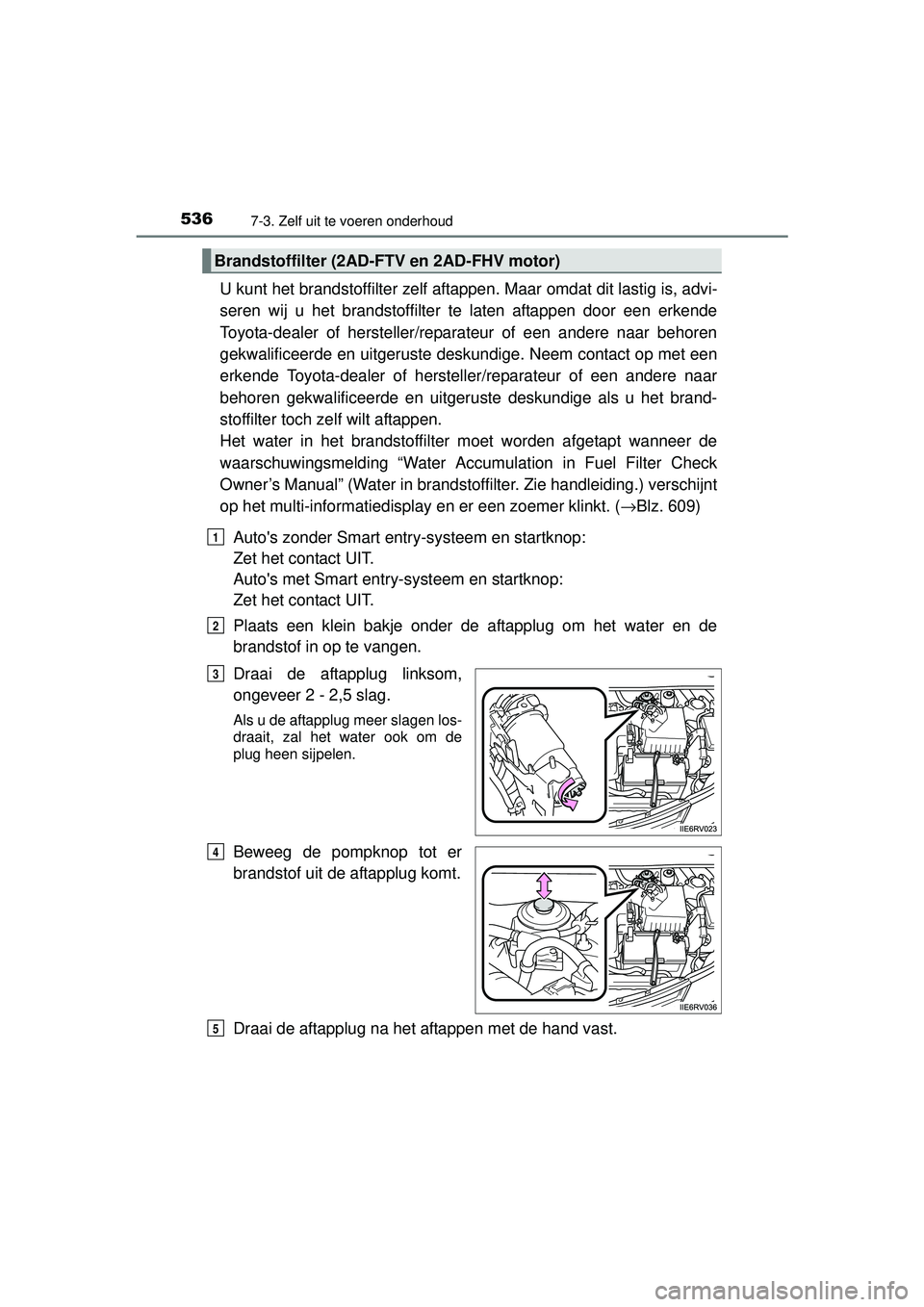

5367-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advi-
seren wij u het brandstoffilter te laten aftappen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskund ige. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitger uste deskundige als u het brand-
stoffilter toch zelf wilt aftappen.
Het water in het brandstoffilter moet worden afgetapt wanneer de
waarschuwingsmelding “Water Accumu lation in Fuel Filter Check
Owner’s Manual” (Water in brandstof filter. Zie handleiding.) verschijnt
op het multi-informatiedisplay en er een zoemer klinkt. ( →Blz. 609)
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop:
Zet het contact UIT.
Plaats een klein bakje onder de aftapplug om het water en de
brandstof in op te vangen.
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Als u de aftapplug meer slagen los-
draait, zal het water ook om de
plug heen sijpelen.
Beweeg de pompknop tot er
brandstof uit de aftapplug komt.
Draai de aftapplug na het aftappen met de hand vast.
Brandstoffilter (2AD-FTV en 2AD-FHV motor)
1
2
3
4
5
RAV4_OM_OM42A45E_(EE).book Page 536 Tuesday, October 20, 2015 11:26 AM

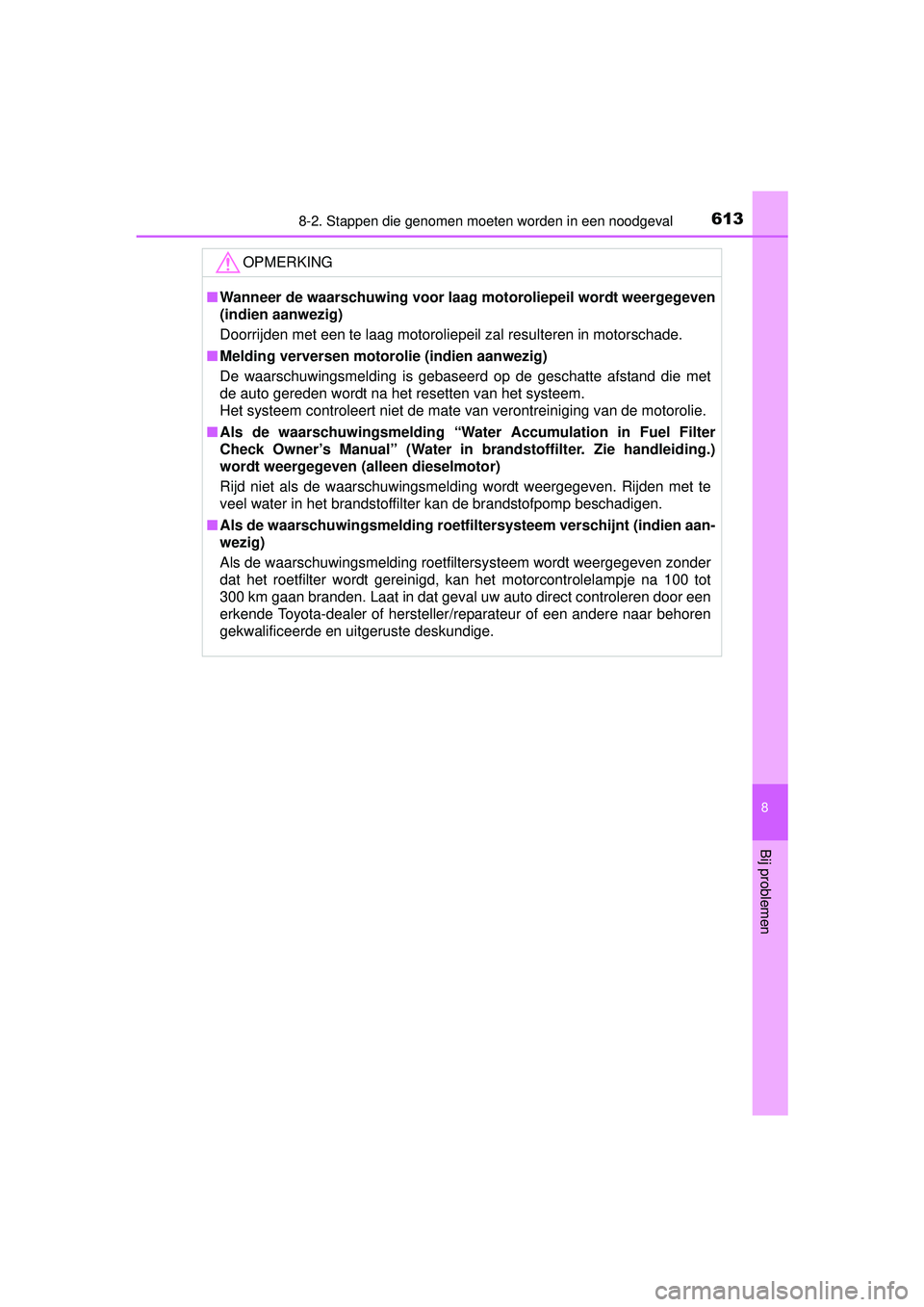

6138-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
OPMERKING
■Wanneer de waarschuwing voor l aag motoroliepeil wordt weergegeven
(indien aanwezig)
Doorrijden met een te laag motoroliepeil zal resulteren in motorschade.
■ Melding verversen motorolie (indien aanwezig)
De waarschuwingsmelding is gebaseerd op de geschatte afstand die met
de auto gereden wordt na het resetten van het systeem.
Het systeem controleert niet de mate van verontreiniging van de motorolie.
■ Als de waarschuwingsmelding “Water Accumulation in Fuel Filter
Check Owner’s Manual” (Water in br andstoffilter. Zie handleiding.)
wordt weergegeven (alleen dieselmotor)
Rijd niet als de waarschuwingsmelding wordt weergegeven. Rijden met te
veel water in het brandstoffilter kan de brandstofpomp beschadigen.
■ Als de waarschuwingsmelding roet filtersysteem verschijnt (indien aan-
wezig)
Als de waarschuwingsmelding roetfiltersysteem wordt weergegeven zonder
dat het roetfilter wordt gereinigd, kan het motorcontrolelampje na 100 tot
300 km gaan branden. Laat in dat geval uw auto direct controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
RAV4_OM_OM42A45E_(EE).book Page 613 Tuesday, October 20, 2015 11:26 AM

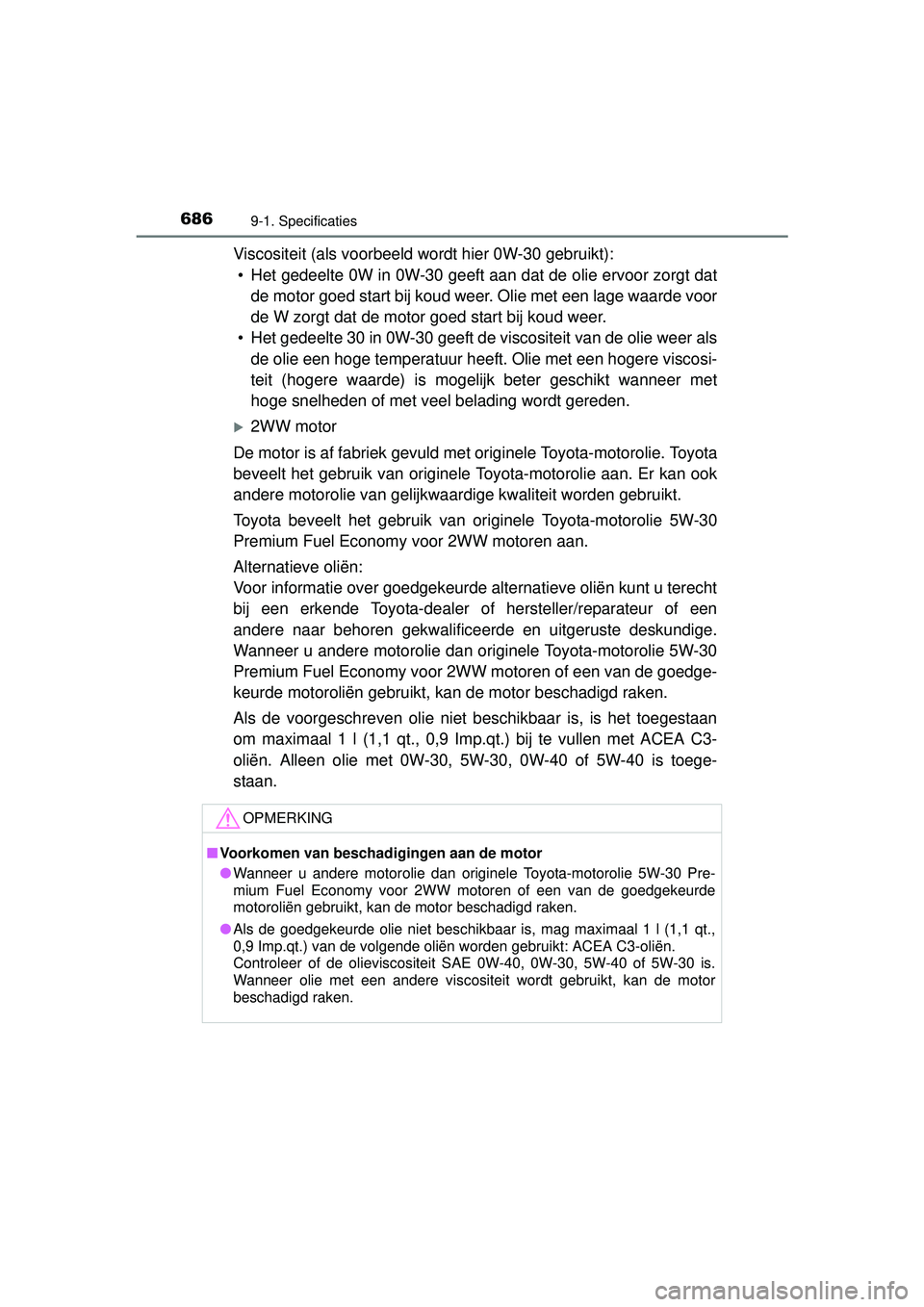

6869-1. Specificaties
RAV4_OM_OM42A45E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt):• Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
2WW motor
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Toyota beveelt het gebruik van originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 2WW motoren aan.
Alternatieve oliën:
Voor informatie over goedgekeurde alternatieve oliën kunt u terecht
bij een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 2WW motoren of een van de goedge-
keurde motoroliën gebruikt, kan de motor beschadigd raken.
Als de voorgeschreven olie niet beschikbaar is, is het toegestaan
om maximaal 1 l (1,1 qt., 0,9 Imp.qt.) bij te vullen met ACEA C3-
oliën. Alleen olie met 0W-30, 5W-30, 0W-40 of 5W-40 is toege-
staan.
OPMERKING
■ Voorkomen van beschadigingen aan de motor
● Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 2WW motoren of een van de goedgekeurde
motoroliën gebruikt, kan de motor beschadigd raken.
● Als de goedgekeurde olie niet beschikbaar is, mag maximaal 1 l (1,1 qt.,
0,9 Imp.qt.) van de volgende oliën worden gebruikt: ACEA C3-oliën\
.
Controleer of de olieviscositeit SAE 0W-40, 0W-30, 5W-40 of 5W-30 is.
Wanneer olie met een andere viscositeit wordt gebruikt, kan de motor
beschadigd raken.
