2016 TOYOTA RAV4 sensor

6328-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het com-
pacte reservewiel onder de auto gemonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorzichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel (indien aan-
wezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (aut o's met bandenspanningswaarschu-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of de banden-
spanningssensor en -zender contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige, omdat de sensor en zender beschadigd kunnen raken
als er niet voorzichtig mee wordt omgegaan.
RAV4_OM_OM42A45E_(EE).book Page 632 Tuesday, October 20, 2015 11:26 AM

6458-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)●
De reparatievloeistof kan worden gebruikt bij temperaturen van -40 °C tot
60° C.
● De reparatieset is speciaal ontworpen voor de standaard op uw auto
gemonteerde banden. Gebruik de set niet voor banden met een afwijkende
maat of voor andere doeleinden.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken ver-
oorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voorgeschre-
ven waarde te brengen.
■ Als de band te hard wordt opgepompt
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de slang en sluit
dan de slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor
weer uit. Controleer of de bandenspanningsmeter de voorgeschreven
spanning aangeeft.
Zet de compressor weer aan als de spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Nadat een band is gerepareerd met de bandenreparatieset
●Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knipperen.
■ Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles.
Gebruik de bandenreparatievloeistof niet wanneer de uiterste houdbaar-
heidsdatum is verstreken. U kunt de reparatie mogelijk niet uitvoeren met de
bandenreparatieset.Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 645
Tuesday, October 20, 2015 11:26 AM

6478-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het maken van
bochten.
● Als de auto niet rechtuit rijdt of als u merkt dat het stuurwiel naar één kant
trekt, brengt u de auto tot stilstand en controleert u het volgende:
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk ernstig beschadigd.
OPMERKING
■ Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareerd
indien de beschadiging is veroorzaakt door perforatie van het loopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenreparatieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijdens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoals in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunnen er storin-
gen optreden.
■ Gebruik van de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op in de bagageruimte, buiten bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de bandenspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 540)
RAV4_OM_OM42A45E_(EE).book Page 647 Tuesday, October 20, 2015 11:26 AM

7059-2. Persoonlijke voorkeursinstellingen
9
Voertuigspecificaties
RAV4_OM_OM42A45E_(EE)
*1: Indien aanwezig
*2: Behalve auto's met rechtse besturing
■
Afstandsbediening ( →Blz. 119, 135, 141)
*: Indien aanwezig
■
Schuifdak* ( → Blz. 191)
*: Indien aanwezig
■
Toyota Parking Assist-sensor*1, 2 (→Blz. 338)
Waarschuwingszoemer
geopend portier (tijdens
het vergrendelen)
AanUit——O
FunctieStandaard- instellingPersoonlijke voorkeurs-
instelling
123
FunctieStandaard- instellingPersoonlijke voorkeurs-
instelling
AfstandsbedieningAanUit——O
Openen van elektrisch
bedienbare achterklep
*
Ingedrukt hou- denTwee keer indrukken——O
123
FunctieStandaard- instellingPersoonlijke
voorkeurs- instelling
Waarschuwingsfunctie
schuifdak openAanUit——O
123
FunctieStandaard- instellingPersoonlijke voorkeurs-
instelling
Detectieafstand van de
binnenste sensor voor Ver weg DichtbijO—O
Detectieafstand van de
binnenste sensor achter Ver weg Dichtbij
O—O
Zoemervolume Niveau 3 Niveau 1 tot 5
O—O
Instellen van de weergave Alle sensoren
worden weer-
gegeven Display uit
O—O
123
RAV4_OM_OM42A45E_(EE).book Page 705
Tuesday, October 20, 2015 11:26 AM

7069-2. Persoonlijke voorkeursinstellingen
RAV4_OM_OM42A45E_(EE)
*1: Indien aanwezig
*2: Alleen auto's met 8 sensoren
■
Automatische verlichting ( →Blz. 261)
*: Indien aanwezig
■
Richtingaanwijzerschakelaar ( →Blz. 257)
FunctieStandaard-
instellingPersoonlijke voorkeurs-
instelling
Gevoeligheid lichtsensor*Standaard-2 - 2O—O
Follow Me Home-sys-
teem
*
(Tijd die verstrijkt voordat
de koplampen automatisch
worden uitgeschakeld)30 seconden
60 seconden
——O90 seconden
120 seconden
Automatic High Beam-sys-
teem
*
de bediening in-/uitschake-
len)AanUit——O
123
FunctieStandaard- instellingPersoonlijke
voorkeurs- instelling
Aantal keren knipperen bij
het veranderen van rijbaan3
Uit
——O
4
5
6
7
123
RAV4_OM_OM42A45E_(EE).book Page 706 Tuesday, October 20, 2015 11:26 AM

714Wat moet u doen als... (Problemen oplossen)
RAV4_OM_OM42A45E_(EE)
●Auto's zonder Smart entry-systeem en startknop
Wordt vergrendeld om diefstal van de auto te voorkomen wanneer de sleu-
tel uit het contact is genomen. (→Blz. 223)
●Auto's met Smart entry-systeem en startknop
Wordt automatisch vergrendeld om diefstal van de auto te voorkomen.
(→Blz. 228)
●Is de blokkeerschakelaar van de ruitbediening ingedrukt?
De elektrisch bedienbare ruiten, behalve die van het bestuurdersportier,
kunnen niet worden bediend als de blokkeerschakelaar van de ruitbedie-
ning wordt ingedrukt. (→Blz. 185)
●De auto power off-functie wordt bediend als het contact gedurende een
bepaalde tijd in stand ACC of AAN staat (de motor draait niet). ( →Blz. 227)
●Het controlelampje van de veiligheidsgordel knippert
Dragen de bestuurder en de voorpassagier hun veiligheidsgordel?
(→Blz. 593)
●Het waarschuwingslampje van het remsysteem brandt
Is de parkeerrem gedeactiveerd? ( →Blz. 258)
Afhankelijk van de situatie klinken er mogelijk ook andere soorten waarschu-
wingszoemers. ( →Blz. 591, 599)
●Heeft iemand een portier geopend tijdens het instellen van het alarm?
De sensor signaleert dit en laat het alarm klinken. ( →Blz. 91)
Start de motor om het alarm te stoppen.
Het stuurwiel kan niet worden gedraaid nadat de motor is
uitgeschakeld
De ruiten kunnen niet worden geopend of gesloten met de
schakelaars van de ruitbediening
Het contact wordt automatisch UIT gezet
(auto's met Smart entry-systeem en startknop)
Tijdens het rijden klinkt een waarschuwingszoemer
Er wordt een alarm geactiveerd en de claxon klinkt (indien
aanwezig)
RAV4_OM_OM42A45E_(EE).book Page 714 Tuesday, October 20, 2015 11:26 AM

718Alfabetische index
RAV4_OM_OM42A45E_(EE)
Baby- of kinderzitje.................... 61Baby- of kinderzitje met
ISOfix-bevestigingssysteem
plaatsen ................................ 77
Baby- of kinderzitje plaatsen
met bovenste gordel ............. 78
Babyzitjes, definitie ................. 62
Babyzitjes, plaatsen ................ 73
Bevestigen baby- of kinderzitje met veiligheidsgordels .......... 73
Kinderzitjes, definitie ............... 62
Kinderzitjes, plaatsen ........ 73, 74
Zitkussens, definitie ................ 62
Zitkussens, plaatsen ............... 75
Bagagehaken ........................... 486
Banden...................................... 538
Als uw auto een lekke band heeft................... 619, 633
Bandenmaat.......................... 693
Bandenspanning ................... 693
Bandenspanningswaarschu- wingssysteem ...... ............... 540
Controleren ........................... 538
Reservewiel .......................... 619
Sneeuwkettingen .................. 380
Vervangen..................... 619, 633
Waarschuwingslampje .......... 595
Winterbanden........................ 382
Wisselen van wielen ............. 539
Bandenspanning...................... 553
Onderhoudsgegevens........... 693
Waarschuwingslampje .......... 595 Bandenspannings-
waarschuwingssysteem ....... 540
Functie .................................. 540
Initialisatie ............................. 540
Plaatsen van bandenspannings-sensoren en -zenders......... 540
Registreren van identificatiecodes ................ 542
Resetknop bandenspannings- waarschuwingssysteem ..... 540
Waarschuwingslampje .......... 595
Bedieningstoetsen
instrumentenpaneel .............. 108
Bekerhouders .......................... 483
Belangrijke voorschriften in verband met uitlaatgassen ..... 82
Bevestigingssteunen ................ 77
Binnenspiegel Binnenspiegel ....................... 180
Buitenspiegels ...................... 182
Blind Spot Monitor (BSM) ....... 362
Blokkeerschakelaar
ruitbediening ......................... 185
Bluetooth
®*
Audiosysteem ....................... 444
Handsfree-systeem (voor mobiele telefoon)....... 446
Boodschappentashaken ......... 486
Bougie ...................................... 689
Bovenste gordel ........................ 78
Brake Assist ............................. 373
B
RAV4_OM_OM42A45E_(EE).book Page 718 Tuesday, October 20, 2015 11:26 AM

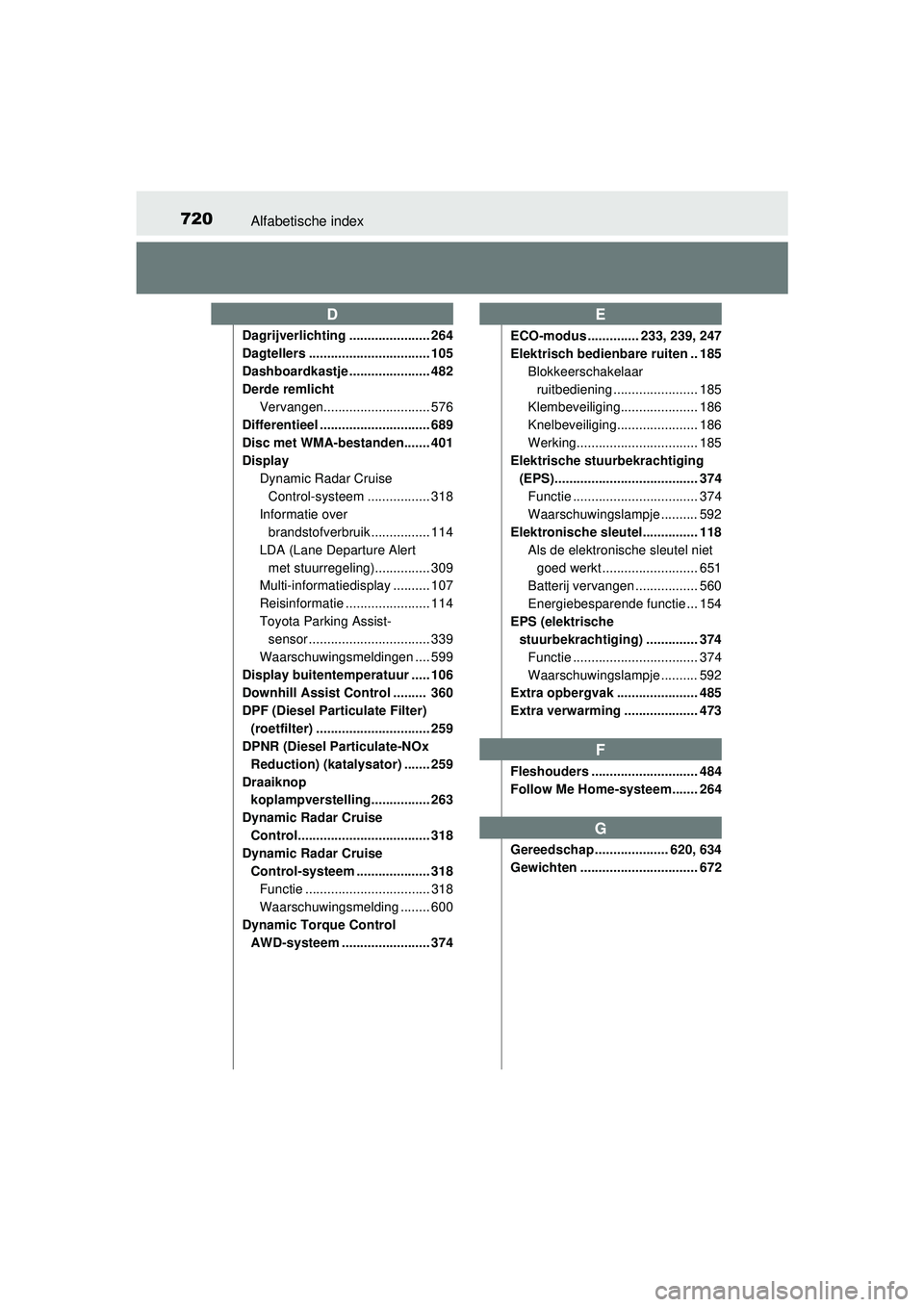

720Alfabetische index
RAV4_OM_OM42A45E_(EE)
Dagrijverlichting ...................... 264
Dagtellers ................................. 105
Dashboardkastje ...................... 482
Derde remlichtVervangen............................. 576
Differentieel .............................. 689
Disc met WMA-bestanden....... 401
Display Dynamic Radar Cruise Control-systeem ................. 318
Informatie over brandstofverbruik ................ 114
LDA (Lane Departure Alert met stuurregeling)............... 309
Multi-informatiedisplay .......... 107
Reisinformatie ....................... 114
Toyota Parking Assist- sensor ................................. 339
Waarschuwingsmeldingen .... 599
Display buitentemperatuur ..... 106
Downhill Assist Control ......... 360
DPF (Diesel Particulate Filter) (roetfilter) ............................... 259
DPNR (Diesel Particulate-NOx
Reduction) (kat alysator) ....... 259
Draaiknop koplampverstelling................ 263
Dynamic Radar Cruise Control.................................... 318
Dynamic Radar Cruise
Control-systeem .................... 318 Functie .................................. 318
Waarschuwingsmelding ........ 600
Dynamic Torque Control AWD-systeem ........................ 374 ECO-modus .............. 233, 239, 247
Elektrisch bedienbare ruiten .. 185
Blokkeerschakelaar ruitbediening ....................... 185
Klembeveiliging..................... 186
Knelbeveiliging...................... 186
Werking................................. 185
Elektrische stuurbekrachtiging
(EPS)....................................... 374 Functie .................................. 374
Waarschuwingslampje .......... 592
Elektronische sleutel............... 118
Als de elektronische sleutel niet goed werkt .......................... 651
Batterij vervangen ................. 560
Energiebesparende functie ... 154
EPS (elektrische stuurbekrachtiging) .............. 374
Functie .................................. 374
Waarschuwingslampje .......... 592
Extra opbergvak ...................... 485
Extra verwarming .................... 473
Fleshouders ............................. 484
Follow Me Home-systeem....... 264
Gereedschap .................... 620, 634
Gewichten ................................ 672
DE
F
G
RAV4_OM_OM42A45E_(EE).book Page 720 Tuesday, October 20, 2015 11:26 AM
