3084-5. Använda körstödssystemen
OM42A45SE■
Ändra stopptiden för tomgång när luftkonditioneringen är påslagen
Om luftkonditioneringen är påslagen kan stopptiden för tomgång i Stop&Start-
systemet justeras på något av följande sätt. (Tiden som Stop&Start-systemet
är i drift medan luftkonditioneringen är avstängd kan inte ändras.)
XÄndra inställningar med avstängningsknappen till Stop&Start
Varje gång avstängningsknappen till Stop&Start trycks in och hålls intryckt i
minst 3 sekunder växlar systemet mellan ”Extended” och ”Standard”. (Syste-
mets status kan bekräftas på Stop&Start-systemets informationsskärm på
informationsdisplayen.)
XÄndra inställningarna med de rattmonterade kontrollerna
Inställningar från skärmen (Stop&Start-systeminformation):
När skärmen (Stop&Start-systemin formation) visas, tryck på
på de rattmonterade kontrollerna ( →Sid. 87).
Inställningar från skärmen (Inställningsdisplay):
När skärmen (Inställningsdisplay) visas, tryck rattkontrollerna
uppåt eller nedåt för att välja , tryck sedan på på rattkontrol-
lerna ( →Sid. 87).
Använd de rattmonterade kontrollerna uppåt eller nedåt för a\
tt välja
”Standard” eller ”Extended”, tryck sedan på på rattkontrollerna.
1
2
OM42A45SE.book Page 308 Frid ay, November 13, 2015 4:12 PM

3094-5. Använda körstödssystemen
4
Körning
OM42A45SE■
Skyddsfunktion i Stop&Start-systemet
XModeller utan elektroniskt lås- och startsystem
● Om ett onormalt högt ljud hörs i ljudanläggningen stängs ljudanläggningen
eventuellt av automatiskt för att minska användningen av batteriet. Om detta
skulle inträffa ska startknappen vridas till läge ”LOCK, vänta i minst 3 sekun-
der och vrid den därefter till läge ”ACC” eller ”ON” för att åter-aktivera ljud-
anläggningen.
● Ljudanläggningen aktiveras eventuellt inte om batteriets terminaler har los-
sats och därefter anslutits igen. Om detta skulle inträffa, vrid startknappen
till läge ”LOCK” och upprepa följande metod två gånger för att aktivera ljud-
systemet på normalt sätt.
• Vrid startknappen till läge ”ON” och därefter till ”LOCK”.
XModeller med elektroniskt lås- och startsystem
● Om ett onormalt högt ljud hörs i ljudanläggningen stängs ljudanläggningen
eventuellt av automatiskt för att minska användningen av batteriet. Om detta
skulle inträffa ska startknappen tryckas till avstängt läge, vänta i minst 3
sekunder och tryck den därefter till radioläge eller tändningsläge för att
åter-aktivera ljudanläggningen.
● Ljudanläggningen aktiveras eventuellt inte om batteriets terminaler har los-
sats och därefter anslutits igen. Om detta skulle inträffa, tryck startknappen
till avstängt läge och upprepa följande metod två gånger för att aktivera ljud-
systemet.
• Tryck startknappen till tändningsläge och därefter till avstängt läge.
■ Ratten (modeller med manuell växellåda)
När Stop&Start-systemet stänger av motorn kan ratten kännas trögare än vid
körning.
■ Byte av batteri
→Sid. 604
OM42A45SE.book Page 309 Frid ay, November 13, 2015 4:12 PM

3104-5. Använda körstödssystemen
OM42A45SE■
Visa status för Stop&Start-systemet
Driftsstatus för Stop&Start-systemet kan visas på skärmen
(Stop&Start-systeminformation) på informationsdisplayen.
(→Sid. 87)
Visningen av ”After Reset” och ”F uel Saved After Reset” kan ändras.
Nollställ visningen genom att trycka på på rattkontrollerna, tryck kontrol-
lerna uppåt eller nedåt för att välja ”Reset”, och hå\
ll sedan intryckt.
Tryck på på rattkontrollerna för att stanna nollställningen.
”Stop & Start” Visar aktuell stopptid vid tomgång (tiden som
motorn har varit stannad
av Stop&Start-syste-
met). Motorn stopptid medan luftkonditioneringen
är påslagen kan justeras med rattkontrollerna.
( →Sid. 308)
”After Start” Visar den ackumulerade tiden som motorn varit
stannad av Stop&Start-systemet från det att
motorn startades tills den stängdes av.
”After Reset” Visar den ackumulerade tiden som motorn varit
stannad av Stop&Start-systemet från tidigare
nollställning tills systemet nollställdes igen.
”Fuel Saved After Start” Visar den beräknade ackumulerade bränsle-
mängd som sparats på grund av att motorn varit
stannad av Stop&Start-systemet från det att
motorn startades tills den stängdes av.
”Fuel Saved After Reset” Visar den beräknade ackumulerade bränsle-
mängd som sparats på grund av att motorn varit
stannad av Stop&Start-systemet från tidigare
nollställning tills systemet nollställdes igen.
OM42A45SE.book Page 310 Frid
ay, November 13, 2015 4:12 PM

3114-5. Använda körstödssystemen
4
Körning
OM42A45SE■
Meddelanden på informationsdisplayen
Om motorn inte kan stannas av Stop&Start-systemet, och om motorn startas
om automatiskt medan den har stannats av Stop&Start-systemet visas följan-
de meddelanden på informationsdisplayen.
●
Om motorn inte kan stannas av Stop&Start-systemet
MeddelandeDetaljer/Åtgärder
”Depress Brake
Firmly to Activate.”Bromspedalen inte är nedtrampad hårt nog.
→ Aktiveras när bromspedalen trampas ned hår-
dare efter att bilen har stannat.
”For Climate
Control”
• Luftkonditioneringen används när utetemperaturen
är hög eller låg.
→ Fungerar utan problem när skillnaden mellan
inställd temperatur och kupétemperatur är
liten.
• Avfrostningen av vindrutan har tryckts in. (→Sid. 409, 417)
”Battery Charging”
• Batteriet är eventuellt lågt laddat.
→ Att stanna motorn förhindras tillfälligt för att
prioritera uppladdning av batteriet, men om
motorn är igång en kort stund medges att
motorn stannas.
• Underhållsladdning kan ske (Exempel: Under en stund efter att batteripolerna har kopplats bort och
därefter anslutits. Under en stund efter batteribyte.)
→ När en underhållsladdning på cirka 30 till
60 minuter har avslutats kan systemet börja
fungera.
• Motorn kan ha startats medan motorhuven varit öppen.
→ Stäng motorhuven, stäng av motorn med start-
knappen, vänta i minst 30 sekunder och starta
sedan motorn.
• Batteriet kan vara kallt.
→ Låt motorn gå en kort stund för att låta syste-
met återhämtas på grund av temperaturhöj-
ningen i motorrummet.
• Batteriet kan vara extremt hett.
→ Om motorn stannas och motorrummet får tid
att svalna tillräckligt kan systemet återhämtas.
• Visas kontinuerligt under längre tid
→ Batteriet kan ha försämrats. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifika-
tioner och utrustning för att få mer information.
OM42A45SE.book Page 311 Frid ay, November 13, 2015 4:12 PM

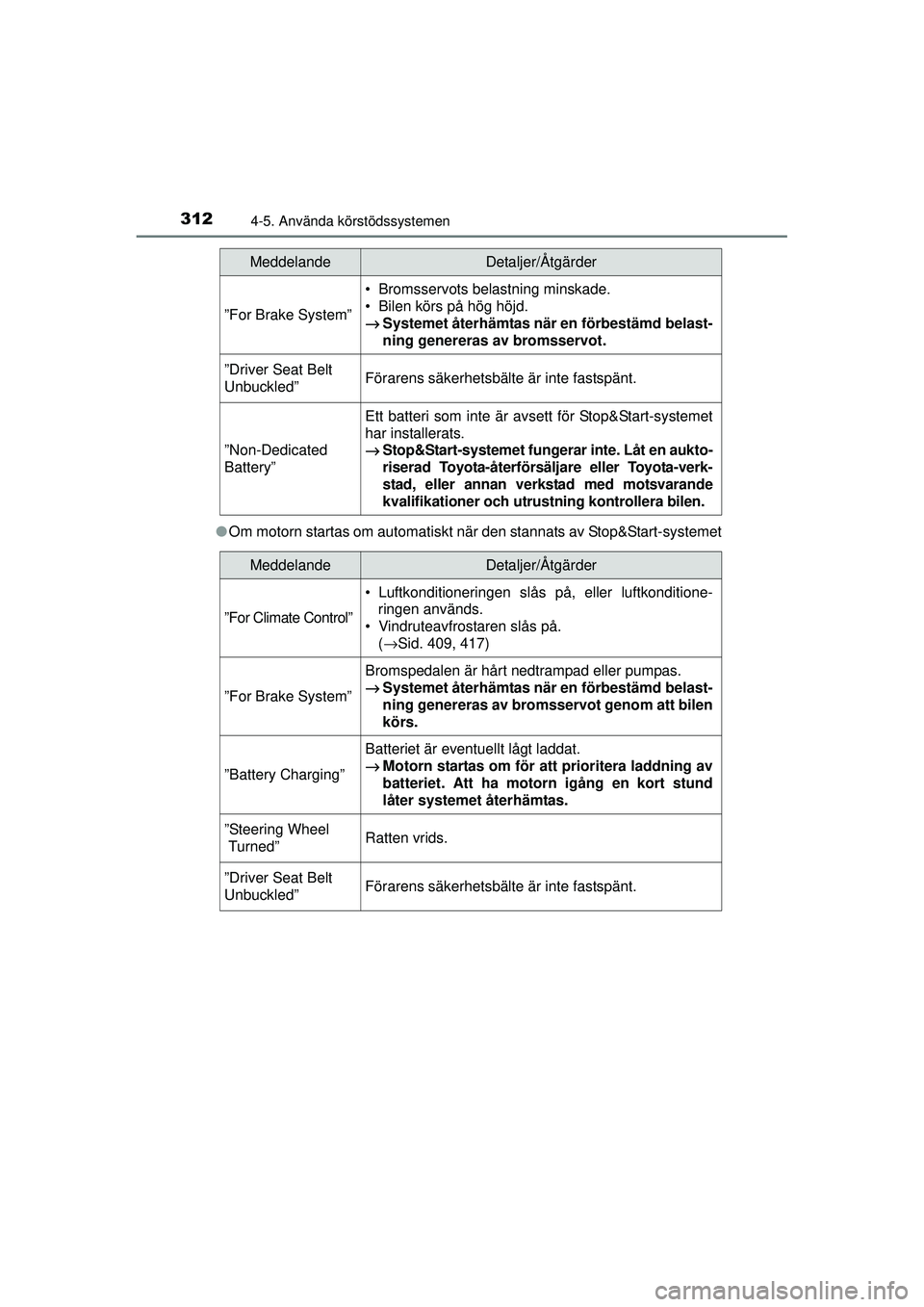

3124-5. Använda körstödssystemen
OM42A45SE●
Om motorn startas om automatiskt när den stannats av Stop&Start-systemet
”For Brake System”
• Bromsservots belastning minskade.
• Bilen körs på hög höjd.
→ Systemet återhämtas när en förbestämd belast-
ning genereras av bromsservot.
”Driver Seat Belt
Unbuckled”Förarens säkerhetsbälte är inte fastspänt.
”Non-Dedicated
Battery”
Ett batteri som inte är avsett för Stop&Start-systemet
har installerats.
→Stop&Start-systemet fungerar inte. Låt en aukto-
riserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
MeddelandeDetaljer/Åtgärder
”For Climate Control”
• Luftkonditioneringen slås på, eller luftkonditione-
ringen används.
• Vindruteavfrostaren slås på. (→Sid. 409, 417)
”For Brake System”
Bromspedalen är hårt nedtrampad eller pumpas.
→ Systemet återhämtas när en förbestämd belast-
ning genereras av bromsservot genom att bilen
körs.
”Battery Charging”
Batteriet är eventuellt lågt laddat.
→Motorn startas om för att prioritera laddning av
batteriet. Att ha motorn igång en kort stund
låter systemet återhämtas.
”Steering Wheel
Turned”Ratten vrids.
”Driver Seat Belt
Unbuckled”Förarens säkerhetsbälte är inte fastspänt.
MeddelandeDetaljer/Åtgärder
OM42A45SE.book Page 312 Frid ay, November 13, 2015 4:12 PM

3134-5. Använda körstödssystemen
4
Körning
OM42A45SE■
Om avstängningslampan Stop&Start fortsätter blinka eller om ”Stop & Start
System Malfunction Visit Your Dealer” visas på informationsdisplayen
Funktionsstörning kan ha uppstått i systemet. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
VA R N I N G
■
När Stop&Start-systemet är i drift
● Modeller med Multidrive: Trampa ned bromspedalen och ansätt parke-
ringsbromsen vid behov medan motorn har stannats av Stop&Start-syste-
met (medan indikeringslampan i Stop&Start är tänd).
En olycka kan inträffa som följd av motorns automatiska startfunktion.
Modeller med manuell växellåda: Växelspaken ska vara i läge N, trampa ned
bromspedalen eller ansätt parkeringsbromsen medan motorn är avstängd av
Stop & Start-systemet (medan indikeringslampan Stop & Start är tänd).
En olycka kan inträffa som en följd av motorns automatiska startfunktion.
● Låt ingen stiga ur bilen medan motorn har stannats av Stop&Start-syste-
met (medan indikeringslampan Stop&Start är tänd).
En olycka kan ske på grund av den automatiska startfunktionen.
● Kontrollera att motorn inte är avstängd av Stop & Start-systemet medan
bilen befinner sig i ett dåligt ventilerat utrymme. Motorn kan startas om av
motorns automatiska startfunktion, så att avgaser ansamlas och tränger in i
bilen, vilket möjligen kan leda till döds fall eller utgöra en allvarlig hälsorisk.
OBSERVERA
■Se till att systemet fungerar korrekt
Om något av följande skulle uppstå kommer Stop&Start-systemet eventuellt
inte att fungera på rätt sätt. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
● Om förarens säkerhetsbälte är fastspänt blinkar påminnelselampan till bältet.
● Även om förarens säkerhetsbälte inte är fastspänt tänds inte påminnelse-
lampan till bältet.
● Även om förardörren är stängd visas varningsmeddelandet för öppen dörr,
eller kupébelysningen tänds när strömbrytaren till kupébelysningen är i
dörrläge.
● Även om förardörren är öppen visas inte varningsmeddelandet för öppen
dörr, eller kupébelysningen tänds inte när strömbrytaren till kupébelysning-
en är i dörrläge.
OM42A45SE.book Page 313 Frid ay, November 13, 2015 4:12 PM

4126-1. Använda luftkonditionering och avfrostning
OM42A45SE
■Använda luftkonditioneringen i körläge Eco
I körläge Eco kontrolleras luftkonditioneringen så att bränsleeffektiviteten pri-
oriteras genom reglering av varvtalet och kompressordriften för att begränsa
kapaciteten för uppvärmning/kylning.
För att förbättra luftkonditioneringens prestanda ska följande utföras:
●Justera fläkthastigheten
● Justera temperaturinställningen
● Stäng av körläget Eco ( →Sid. 190, 196, 204)
■ Imma på fönstren
●Fönstren blir lätt immiga om fuktigheten är hög i bilen. Tryck på knappen
för att avfukta luften från luftventilerna och effektivt ta bort imma från
vindrutan.
● När du stänger av knappen kan fönstren imma igen snabbare.
● Fönstren kan imma igen om läget för återcirkulerad luft används.
■ Luft utifrån/återcirkulering
När du kör på dammiga vägar, t.ex. i tunnlar eller i tung trafik, ska du ställa in
knappen för luft utifrån/återcirkulerad luft på läget för återcirkulerad luft. Det
är ett effektivt sätt att undvika att luft utifrån tränger in i bilens kupé. Vid kyl-
ning av luften kyls den effektivt i läget för återcirkulerad luft.
■ Om utetemperaturen är låg (modeller med ”A/C”-knapp)
Avfuktningsfunktionen fungerar eventuellt inte när du trycker på knappen ”A/C”.
■ Dålig lukt från ventilation och luftkonditionering
●Ställ in luftkonditioneringen på luft utifrån för att få in frisk luft i bilen.
● När luftkonditioneringen är i bruk kan olika lukter från bilens insida eller
utsida tränga in i och samlas i luftkond itioneringssystemet. Detta kan orsaka
att lukt kommer in från ventilerna.
● Minska möjligheten för potentiella lukter:
Det rekommenderas att luftkonditioneringssystemet ställs in på läget för luft
utifrån innan motorn stängs av.
■ Luftkonditioneringens drift när mo torn stannas av Stop&Start-systemet
(modeller med Stop&Start-system)
När motorn stannas av Stop&Start-systemet stängs luftkonditioneringens kyl-
ning, uppvärmning och avfuktning av, endast den omgivande luften cirkulerar.
Om du inte vill att luftkonditioneringen ska stängas av ska du trycka på
avstängningsknappen till Stop&Start-systemet och avstå från att använda
systemet.
OM42A45SE.book Page 412 Frid ay, November 13, 2015 4:12 PM

4136-1. Använda luftkonditionering och avfrostning
6
Invändiga funktioner
OM42A45SE■
Om vindrutan immar igen och mo torn stannas av Stop&Start-systemet
(modeller med Stop&Start-system)
Starta om motorn igen genom att trampa ner kopplingspedalen, eller genom
att trycka på avstängningsknappen Stop&Start ( →Sid. 302), och därefter stäl-
la in luftflödesväljaren på . ( →Sid. 409)
Om vindrutan ofta immar igen, tryck på avstängningsknappen till Stopp &
Start-systemet för att stänga av det.
■ Om lukt kommer från luftkonditione ringen medan motorn har stannats
av Stop & Startsystemet (modeller med Stop & Startsystem)
Tryck på avstängningsknappen till Stop & Startsystemet för att starta om
motorn.
■ Luftkonditioneringsfilter
→Sid. 502
VA R N I N G
■Undvik att föns tren immar igen
● Ställ inte in luftflödesväljaren på när systemet är inställt på sval luft i
mycket fuktigt väder. Skillnaden mellan uteluftens temperatur och vindrutan
kan orsaka kraftig imbildning på vindrutans utsida och plötsligt hindra sikten.
■ Förhindra brännskador
● Vidrör inte ytterbackspeglarnas spegelytor när eluppvärmningen ä\
r på.
● Modeller med avfrostare till vindrutetorkarna: Vidrör inte glaset på vindru-
tans nedre del eller sidan av främre stolparna när eluppvärmning av vind-
rutan pågår.
● Sätt ingenting på instrumentpanelen
som kan täcka luftventilerna. I så fall
kan luftflödet blockeras och borttag-
ningen av frost och imma från vindrutan
hindras.
OM42A45SE.book Page 413 Frid ay, November 13, 2015 4:12 PM
