2016 TOYOTA PROACE VERSO ESP

21
1
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016
KontrolkaStav Příčina Akce/Doporučení
Forward collision
warning /
Autonomous
emergency
braking system
with Pedestrian
Detection bliká.
Systém se zapnul. Systém krátce přibrzdí, aby snížil rychlost při čelním
nárazu do vpředu jedoucího vozidla.
svítí trvale,
doprovázená hlášením
a zvukovým signálem. Systém
má poruchu. Nechejte systém okamžitě zkontrolovat u
autorizovaného dealera nebo opraváře společnosti
To y o t a nebo jiného odborníka, který má náležitou
kvalifikaci a vybavení.
svítí trvale,
doprovázená
hlášením. Systém
je vypnutý (deaktivace
v příslušné nabídce). Pro
více informací o systému Varování před čelní
kolizí (FCW) / Systém autonomního nouzového
brzdění (A EBS) a detekce chodců (PD), se podívejte
do odpovídající části.
Diesel par ticle
Filter (DPF) svítí spolu se
zvukovým signálem
a hlášením o
riziku
zanesení filtru
pevných částic. Signalizuje zanesení filtru pevných
částic.
Jakmile
to dopravní situace umožní, regenerujte
filtr jízdou rychlostí alespoň 60 km/h až do zhasnutí
ko nt r o lk y.
svítí spolu se
zvukovým signálem
a hlášením o nízkém
množství přísady filtru
pevných částic. Signalizuje
minimální množství
přísady. Nechejte
nádrž okamžitě doplnit u autorizovaného
dealera nebo opraváře společnosti To y o t a nebo jiného
odborníka, který má náležitou kvalifikaci a vybavení.
Protiblokovací
systém kol (ABS)
svítí
nepřerušovaně. Závada systému proti blokování kol.U vozidla nadále fungují klasické b r zdy.
Opatrně jeďte nižší rychlostí a okamžitě zkontaktujte
autorizovaného dealera nebo opraváře společnosti
To y o t a nebo jiného odborníka, který má náležitou
kvalifikaci a vybavení.
Proace-Verso_CS.indb 2119/08/2016 11:35

29
1
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016
Jestliže se při běžícím motoru ručička nachází:
- v zóně A, je teplota chladicí kapaliny
správná,
- v zóně B, je teplota chladicí kapaliny příliš
vysoká; rozsvítí se kontrolka maximální
teploty a centrální výstražná kontrolka
STOP , doprovázené zvukovým signálem
a výstražným hlášením na dotykovém
displeji.
Je nezbytné zastavit vozidlo při zachování
maximální bezpečnosti.
Před vypnutím motoru několik minut vyčkejte.
Kontaktujte autorizovaného dealera nebo
opraváře společnosti To y o t a nebo jiného
odborníka, který má náležitou kvalifikaci a
vybavení. Po
několika minutách jízdy se teplota a tlak
v chladicím okruhu zvýší.
Pro doplnění kapaliny:
F vyčkejte alespoň jednu hodinu na
vychladnutí motoru,
F povolte uzávěr otočením o dvě o t á č k y, aby
mohl klesnout tlak,
F po poklesnutí tlaku sejměte u z áv ě r,
F dolijte kapalinu až ke značce „ M A XI “.
Pozor na nebezpečí popálení
při doplňování chladicí kapaliny.
Nepřelévejte ji nad úroveň značky
„MAXI“ (vyznačené na nádržce).
Teplota chladicí kapaliny motoru Ukazatel údržby
Systém informující řidiče o lhůtě příští
prohlídky, kterou je třeba provést v souladu
s plánem údržby stanoveným výrobcem
vozidla.
Ta t o lhůta je počítána od posledního
vynulování ukazatele v závislosti na proběhu
kilometrů a času uplynulého od posledního
vynulování.
U naftových verzí, je zohledněn i stupeň
opotřebení motorového oleje (v závislosti na
zemi prodeje).Kontrola
Proace-Verso_CS.indb 2919/08/2016 11:35

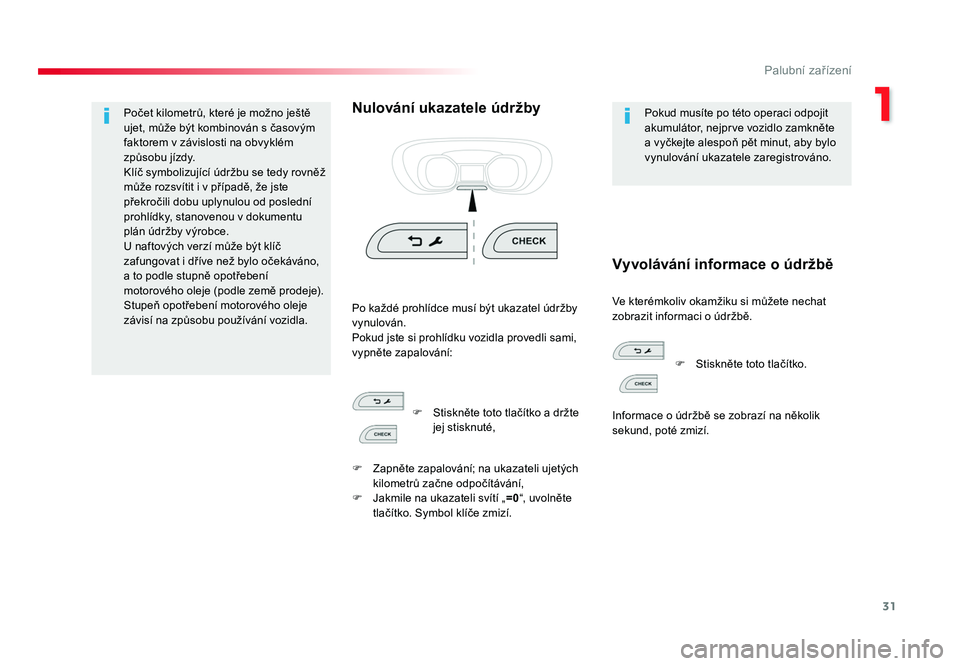

31
1
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016
Počet kilometrů, které je možno ještě
ujet, může být kombinován s časovým
faktorem v závislosti na obvyklém
způsobu jízdy.
Klíč symbolizující údržbu se tedy rovněž
může rozsvítit i v případě, že jste
překročili dobu uplynulou od poslední
prohlídky, stanovenou v dokumentu
plán údržby výrobce.
U naftových verzí může být klíč
zafungovat i dříve než bylo očekáváno,
a to podle stupně opotřebení
motorového oleje (podle země prodeje).
Stupeň opotřebení motorového oleje
závisí na způsobu používání vozidla.Nulování ukazatele údržbyPokud musíte po této operaci odpojit
akumulátor, nejprve vozidlo zamkněte
a vyčkejte alespoň pět minut, aby bylo
vynulování ukazatele zaregistrováno.
Ve kterémkoliv okamžiku si můžete nechat
zobrazit informaci o údržbě.
Po
každé prohlídce musí být ukazatel údržby
vynulován.
Pokud jste si prohlídku vozidla provedli sami,
vypněte zapalování:
Vyvolávání informace o údržbě
F Stiskněte toto tlačítko a držte
jej stisknuté,
F Zapněte zapalování; na ukazateli ujetých
kilometrů začne odpočítávání,
F Jakmile na ukazateli svítí „ =0“, uvolněte
tlačítko. Symbol klíče zmizí. F Stiskněte
toto tlačítko.
Informace o údržbě se zobrazí na několik
sekund, poté zmizí.
Proace-Verso_CS.indb 3119/08/2016 11:35

72
Vstupy do vozidla
Spacetourer-VP_cs_Chap02_ouvertures_ed01-2016
Obecná doporučeníPřed otevíráním nebo zavíráním
a během pohybu dveří se ujišťujte, že
žádná osoba, zvíře nebo předmět se
nenachází v jejich profilu a nebrání
prováděnému pohybu, ať již uvnitř či
vně vozidla.
V případě nerespektování tohoto
doporučení hrozí riziko zranění nebo
š ko d y, pokud by došlo k zachycení
nebo přiskřípnutí některé části těla
nebo předmětu.
Elektrické otevírání dveří nefunguje při
rychlosti vyšší než 3 km/h:
- Po rozjezdu s otevřenými dveřmi je
nutno snížit rychlost pod 30 km/h,
aby bylo možno dveře zavřít.
- Jakýkoliv pokus o elektrické
otevření vnitřním ovladačem za
jízdy se projeví přechodem na ruční
ovládání dveří.
- Taková situace vyvolá zvukový
signál, rozsvícení kontrolky
„otevřené dveře“ a hlášení
na displeji. Pro odblokování
dveří a možnost s nimi znovu
manipulovat je nezbytné vozidlo
zastavit.
Boční posuvné dveře s ručním nebo elektrickým ovládáním
V případě nárazu jsou elektrické
ovladače odpojeny. Ruční otevírání
a zavírání bude i nadále možné.
Při startování motoru se pohyb dveří
přeruší, obnoví se po rozběhnutí
motoru.
Podle typu motoru, v režimu STOP
sytému Stop & Start, pokud jsou
dveře zavřené a vydáte pokyn
k otevření, se dveře pootevřou
a zastaví. V okamžiku, kdy
motor přejde automaticky do
režimu S TA R T, se pohyb dveří
obnoví.
Ve škeré
manipulace s dveřmi musejí
být bezpodmínečně prováděny při
stojícím vozidle.
Důrazně n
edoporučujeme, z důvodu
bezpečnosti Vaší, Vašich spolujezdců
a rovněž pro správnou činnost dveří,
jezdit s otevřenými dveřmi.
Vždy se přesvědčete, že jsou dveře
uváděny do pohybu bez nebezpečí,
a dbejte zejména na to, aby se
v blízkosti ovladačů dveří nenacházely
děti nebo zvířata bez dozoru.
Zvukový signál, rozsvícení kontrolky
„otevřené dveře“ a hlášení na displeji
Vás na to upozorňují. Pro deaktivování
těchto výstrah kontaktujte autorizovaného
dealera nebo opraváře společnosti
To y o t a nebo jiného odborníka, který má
náležitou kvalifikaci a vybavení.
Zamkněte vozidlo před jeho mytím
v automatické mycí lince.
Proace-Verso_CS.indb 7219/08/2016 11:36

74
Vstupy do vozidla
Spacetourer-VP_cs_Chap02_ouvertures_ed01-2016
V prudkém svahu mohou být dveře
uvedeny do pohybu jejich vlastní vahou,
a mohou se tedy náhle otevřít nebo
zavřít.
Po použití elektrického ovladače
nebude čas k zaregistrování
požadavku.
Systém detekce překážek nebude
mít čas se spustit.
Nenechávejte vozidlo bez dozoru
s otevřenými dveřmi v prudkém
svahu. V případě nerespektování
tohoto doporučení by mohlo dojít ke
zranění nebo škodám, pokud by došlo
k zachycení nebo přiskřípnutí některé
části těla nebo předmětu.
V prudkém svahu
Elektrické otevírání a zavírání dveří je možné
až do sklonu svahu 20 %.
Jestliže se Vaše vozidlo nachází na svahu přídí
směrem nahoru, provádějte otevírání dveří
opatrně. Dveře by se totiž z důvodu sklonu
terénu mohly otevřít rychleji než obvykle.
V prudkém svahu doprovázejte pohyb bočních
dveří rukou, abyste usnadnili jejich zavření. Jestliže
se Vaše vozidlo nachází na svahu
přídí směrem dolů, dveře by nemusely zůstat
otevřené a mohly by se náhle zavřít s rizikem
způsobení zranění.
Reinicializace elektrických dveří
Po zapojení akumulátoru, s otevřenými dveřmi,
může být nezbytné dveře zavřít ručně pro jejich
reinicializaci.
Pokud elektrické ovládání přestane fungovat,
proveďte reinicializaci jedněch nebo obou dveří
následujícím způsobem:
F Ručně dveře úplně zavřete.
F Ručně dveře úplně otevřete.
F Ručně dveře zavřete.
F Ručně dveře úplně otevřete.
F Ručně dveře zavřete.
Po skončení tohoto postupu bude elektrické
ovládání dveří znovu zajištěno.
Pokud problém nicméně přetrvává i po
provedení
tohoto p
ostupu, kontaktujte
autorizovaného dealera nebo opraváře
společnosti To y o t a , nebo jiného odborníka,
který má náležitou kvalifikaci a vybavení.
Proace-Verso_CS.indb 7419/08/2016 11:36

75
2
Vstupy do vozidla
Spacetourer-VP_cs_Chap02_ouvertures_ed01-2016
Automatické zamykání po uzavření
dveří lze naprogramovat v nabídce pro
nastavení vozidla.
Kick-activated side doors opening and locking
Systém umožňující odemykání, poté otevírání
nebo zavírání, poté zamykání bočních
posuvných dveří pohybem n o hy, s dálkovým
ovladačem u sebe.
Dálkový ovladač se musí nacházet u zadní
části vozidla, ve vzdálenosti od přibližně 30 cm
do maximálně asi 2 m. Dříve,
než provedete pohyb nohou, se
postavte do stabilní a správné polohy,
abyste neztratili rovnováhu (při dešti,
sněžení, náledí, v blátě, ...) .
Během pohybu nohy dávejte pozor na
koncovku výfuku, hrozí riziko popálení.
Pohyb proveďte bez přerušení
a neopakujte jej těsně poté ani
několikrát.
Pokud se dveře neotevřou, vyčkejte
přibližně 2 sekundy, než provedete
další pokus.
Neponechávejte nohu ve vzduchu.
F Dejte
nohu pod zadní nárazník a poté ji
vytáhněte, jako kdybyste kopnuli (zespoda
nahoru).
Snímač zjistí přiblížení a oddálení Vaší nohy
a dá pokyn ke spuštění otevírání nebo zavírání
bočních dveří.
Proace-Verso_CS.indb 7519/08/2016 11:36

86
Vstupy do vozidla
Spacetourer-VP_cs_Chap02_ouvertures_ed01-2016
1. Ovladač okna řidiče
2. Ovladač okna spolujezdce
Reinicializace
Po připojení akumulátoru je třeba provést
opětnou aktivaci funkce proti přiskřípnutí.
F Úplně otevřete okno a potom jej zavřete,
okno se bude zvedat v krocích po několika
centimetrech při každém pokynu ovladače.
F Opakujte úkon až do úplného zavření okna.
F Držte ovladač zatažený po dobu alespoň
jedné sekundy po úplném zavření okna.Elektrické ovládání oken
Máte k dispozici dva režimy činnosti: V průběhu
těchto úkonů není systém
proti přiskřípnutí aktivní.
Při opuštění vozidla, byť na krátkou
dobu, vyjměte vždy klíček ze spínací
s k ř íň k y.
Jestliže při manipulaci s okny dojde
k přiskřípnutí, je nutno obrátit směr
pohybu okna. To provedete stisknutím
příslušného ovladače.
Když řidič ovládá okna u spolujezdců,
musí se ujistit, že žádná osoba nebrání
řádnému zavření oken.
Řidič se musí ujistit, že cestující
používají ovladače oken správným
způsobem.
Při manipulaci s okny dávejte pozor
zejména na děti.
Ruční režim
Stiskněte nebo přitáhněte ovladač, aniž byste
překonali bod odporu. Posun okna se zastaví,
jakmile ovladač uvolníte.
Automatický režim
Stiskněte nebo přitáhněte ovladač až za bod
odporu: i po uvolnění ovladače se okno úplně
otevře nebo zavře. Novým povelem můžete
pohyb okna zastavit.
Funkce elektrického ovládání oken je vypnuta:
- přibližně 45 sekund po vypnutí zapalování,
- když je vypnuté zapalování, při otevření
některých z předních dveří.
Systém proti přiskřípnutí
Pokud je tímto systémem Vaše vozidlo
vybaveno a zavírající se okno se setká
s překážkou, zastaví se a opět se otevře.
V případě samovolného otevření okna při
jeho zavírání stlačte ovladač a držte jej až
do úplného otevření okna. V následujících
4 sekundách zatáhněte za ovladač a povel
opakujte až do úplného zavření okna.
V průběhu těchto operací není systém proti
přiskřípnutí aktivní.
Proace-Verso_CS.indb 8619/08/2016 11:36

96
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
F Pokud je tak Vaše vozidlo vybaveno, dejte opěradlo do polohy stolku.
Sklápění, přístup do 3. řady Demontáž
F Pokud je tak Vaše vozidlo vybaveno, dejte
opěradlo do polohy stolku.
F Sklopte lavici.
F Pomocí páčky odjistěte zadní nohy, poté lavici překlopte.
F Pro zpětnou montáž lavice jí překlopte dozadu, až do zajištění nohou.
Pro překlopení lavice a uvolnění
přístupu ke 3. řadě není třeba skládat
opěradlo (do polohy stolku). F Pomocí páček odjistěte přední nohy.
F Vysuňte lavici z jejích úchytů.
F Vyjměte lavici z vozidla. V případě uložení a skladování sedadla
(nebo lavice) mimo vozidlo dbejte na
to, aby se nacházelo na čistém místě,
kde se do jeho mechanismů nemohou
dostat cizí předměty.
Sedadlo (nebo lavice) není určeno
pro používání mimo vozidlo. Je
vybaveno mechanickým zařízením,
jehož funkčnost může být narušena při
nesprávném používání a při pádu.
Proace-Verso_CS.indb 9619/08/2016 11:36
