2016 TOYOTA PROACE VERSO stop start

271
7
Praktisk information
Spacetourer-VP_sv_Chap07_info-pratiques_ed01-2016
MotorhuvenÖppna motorhuven så härStäng huven så här
F Ta bort stödstaget från stödpunkten.
F Tryck fast stödstaget i sitt fäste.
F Sänk huven och låt den sedan falla ned.
F Dra i motorhuven för att kontrollera att den är ordentligt stängd.
F Ta loss stödstaget ur sitt fäste och placera
den i stödpunkten, så att motorhuven hålls
öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Var försiktig när du hanterar det
utvändiga reglaget och stödstaget om
motorn är varm (risk för brännskada).
Det är absolut förbjudet
att använda
högtryckstvätt i motorrummet.
Elsystemet kan skadas. Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
F Vippa reglaget uppåt och lyft sedan
motorhuven.
F
Öppna dörren.
F Dra i handtaget nedtill på dörrinfattningen
mot dig.
Koppla ur Stop & Start före alla ingrepp
under motorhuven för att undvika alla
risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Proace-Verso_SV.indb 27110/08/2016 13:17

276
Praktisk information
Spacetourer-VP_sv_Chap07_info-pratiques_ed01-2016
Kontroller
12 V-batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för
versioner utan snabbkoppling) och att
anslutningarna är rena.Se biltillverkarens serviceschema för
information om hur ofta dessa delar
ska bytas.
Luftfilter och kupéfilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska bytas.
OljefilterPartikelfilter (diesel)
När partikelfiltret börjar sättas
igen indikeras det genom att
denna kontrollampa tänds tillfälligt,
åtföljt av ett meddelande på
multifunktionsdisplayen.
För att regenerera filtret rekommenderar
vi att du så fort som möjligt kör i en
hastighet av minst 60 km/tim tills lampan
släcks, när trafikläget tillåter detta.
Om lampan fortsätter att lysa finns
det inte tillräckligt med tillsatsämne för
diesel.
Läs under motsvarande rubrik för mer
information om nivåkontroller.
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgaserna vid gaspådrag.
Det har ingen inverkan på bilens
uppförande eller på miljön.
Om inget annat anges ska dessa delar kontrolleras i enlighet med biltillverkarens serviceschema
och beroende på vilken motor din bil har.
Låt annars en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera dem.
Läs under motsvarande rubrik för information
om försiktighetsåtgärder, före alla åtgärder på
12 V-batteriet
. Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta
.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Versioner med Stop & Start har
ett 12 V-batteri med specifika
egenskaper och tekniska data.
Bytet bör endast utföras av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Proace-Verso_SV.indb 27610/08/2016 13:17

280
Praktisk information
Spacetourer-VP_sv_Chap07_info-pratiques_ed01-2016
Rekommendationer för lagring
Förvara inte flaskor med AdBlue® i
bilen.
AdBlue
® fryser vid temperaturer under
cirka -11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om vätskan har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Påfyllning
Se till att bilen är parkerad på ett plant,
horisontalt underlag innan påfyllning.
F Slå ifrån tändningen och ta ut nyckeln eller stäng av motorn genom att trycka på
knappen START/STOP om bilen har denna
utrustning.
F För att komma åt AdBlue
®-tanken öppnar
du den vänstra dörren.
F Dra nedifrån i den svarta kåpan. F Vrid det blåa locket ett sjättedels varv
moturs.
F Ta loss locket genom att dra det uppåt.
Släng aldrig AdBlue®-flaskorna tillsammans
med hushållssoporna. Lägg dem i en
container avsedd för detta ändamål eller ta
med dem tillbaka till försäljningsstället.
Kontrollera att bilens temperatur är
högre än -11°C om det är kallt ute. Om
temperaturen är lägre fryser AdBlue
®-
vätskan och kan inte fyllas på. Ställ in
bilen i garaget under några timmar för
att kunna fylla på.
Proace-Verso_SV.indb 28010/08/2016 13:17

281
7
Praktisk information
Spacetourer-VP_sv_Chap07_info-pratiques_ed01-2016
F Om det visar sig, när du tagit bort flaskan, att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa. Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med en
fuktig trasa.
Om tillsatsen har kristalliserats kan du ta
bort det med en svamp och varmt vatten.
F Sätt tillbaka det blå locket på tankens mynning och vrid det ett sjättedels varv
medurs, tills det tar stopp. Viktigt: Vid påfyllning efter det att
tillsatsen har tagit slut vilket signaleras
med meddelandet ”Top up emissions
additive: Starting prevented” måste
du vänta 5 minuter innan du slår
på tändningen igen utan att öppna
förardörren, låsa upp bilen, sätta in
fjärrkontrollnyckeln i tändningslåset
eller placera den nyckeln till de
elektroniska lås- och startsystemet i
bilen.
Slå på tändningen, vänta 10 sekunder
och starta sedan motorn.
F Ta fram flaskan med AdBlue
®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
Isbildning i AdBlue
®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer. F Sätt tillbaka den svarta kåpan, börja
uppifrån.
F Stäng dörren.
Proace-Verso_SV.indb 28110/08/2016 13:17

316
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
12 V- bat ter iBatteriet är placerat i motorrummet.
F Öppna motorhuven med spaken på insidan, sedan utvändigt.
F Sätt fast motorhuvens stötta.
Komma åt batteriet
Tillvägagångssätt för att starta motorn med
hjälp av ett annat batteri eller för att ladda ett
urladdat batteri.
Allmänt
Blystartbatterier
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska
genomföras på en plats med god
ventilation på långt avstånd från öppna
lågor eller gnistkällor, för att undvika all
risk för explosion eller brand.
Tvätta händerna när du är klar med
dessa åtgärder.
Versioner med Stop & Start har ett
12 V-batteri med specifika egenskaper
och tekniska data.
Bytet bör endast utföras av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Försök aldrig att starta en bil med
automatlåda genom att skjuta fram
bilen.
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
under inga omständigheter kastas i
hushållssoporna.
Lämna in uttjänta små och stora
batterier på ett särskilt insamlingsställe.
Läs under motsvarande rubrik för
mer information om motorhuven och
motorn .
F Lyft på plastkåpan för att komma åt
pluspolen (+).
Batteriets minuspol (-) är inte åtkomlig.
En separat jordpunkt finns framtill i bilen.
Proace-Verso_SV.indb 31610/08/2016 13:17

317
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Starta motorn med hjälp av
ett annat batteri
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på
24 volt eller mer.
Kontrollera först att hjälpbatteriet har
en nominell spänning på 12 V och en
kapacitet som minst är likvärdig med det
urladdade batteriets.
De båda bilarna får inte komma
i kontakt.
Stäng av alla elförbrukare i båda bilarna
(bilradio, torkare, lyktor etc.)
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar
(fläkt, rem etc.).
Koppla inte ur pluspolen när motorn är
igång. F Lyft upp plastkåpan på pluspolen (+), i
förekommande fall.
F Anslut den röda kabeln till pluspolen (+) på det felaktiga batteriet A (vid den vinklade
metalldelen) och sedan till pluspolen (+) på
hjälpbatteriet B eller boostern.
F Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B eller boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
F Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C i bilen som
ska startas.
F Starta motorn i bilen där hjälpbatteriet sitter
och låt den gå i några minuter.
F Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar direkt, innan du försöker
igen.
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller
batteriet i en annan bil) och startkablar eller en
batteri-booster.
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
F Vänta tills varvtalet återgår till tomgång och
koppla ur startkablarna i omvänd ordning.
F Sätt tillbaka plastkåpan på pluspolen (+),
i förekommande fall.
F Låt motorn vara igång, med stillastående bil eller körning på väg, i minst 30 minuter
för att batteriet ska få en tillräcklig
laddningsnivå.
Proace-Verso_SV.indb 31710/08/2016 13:17

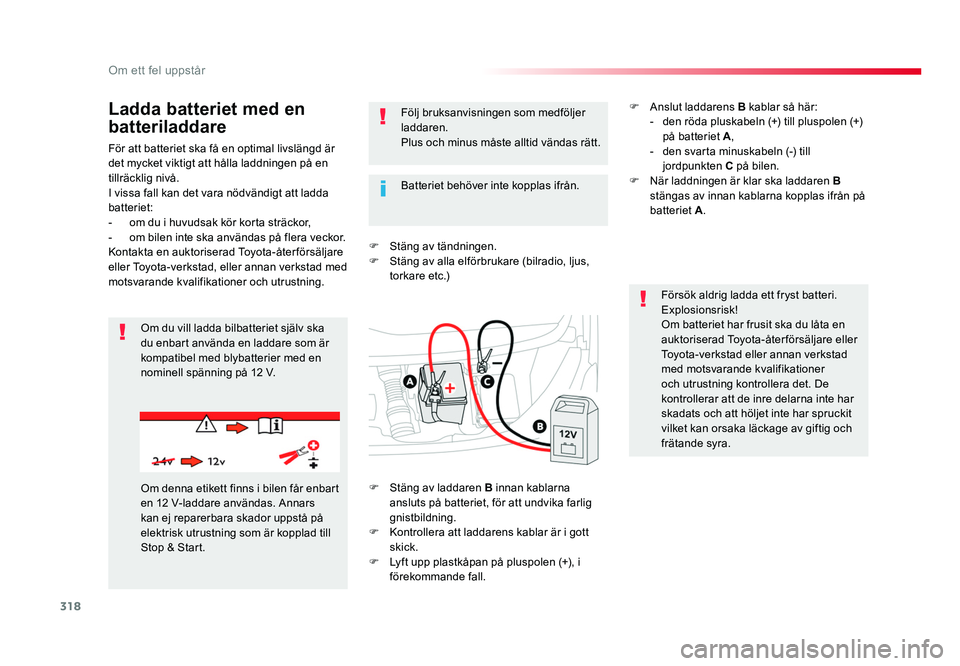

318
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
- om du i huvudsak kör korta sträckor,
- om bilen inte ska användas på flera veckor.
Kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Ladda batteriet med en
batteriladdare
F Stäng av tändningen.
F Stäng av alla elförbrukare (bilradio, ljus,
torkare etc.)
Om du vill ladda bilbatteriet själv ska
du enbart använda en laddare som är
kompatibel med blybatterier med en
nominell spänning på 12 V. Följ bruksanvisningen som medföljer
laddaren.
Plus och minus måste alltid vändas rätt.
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har frusit ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer
och utrustning kontrollera det. De
kontrollerar att de inre delarna inte har
skadats och att höljet inte har spruckit
vilket kan orsaka läckage av giftig och
frätande syra.
Om denna etikett finns i bilen får enbart
en 12 V-laddare användas. Annars
kan ej reparerbara skador uppstå på
elektrisk utrustning som är kopplad till
Stop & Start. Batteriet behöver inte kopplas ifrån.
F Stäng av laddaren B innan kablarna ansluts på batteriet, för att undvika farlig
gnistbildning.
F Kontrollera att laddarens kablar är i gott skick.
F Lyft upp plastkåpan på pluspolen (+), i förekommande fall. F
Anslut laddarens B kablar så här:
- den röda pluskabeln (+) till pluspolen (+) på batteriet A ,
- den svarta minuskabeln (-) till
jordpunkten C på bilen.
F När laddningen är klar ska laddaren B
stängas av innan kablarna kopplas ifrån på
batteriet A .
Proace-Verso_SV.indb 31810/08/2016 13:17

319
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Tryck inte för hårt på låstungan,
eftersom det är omöjligt att låsa om
kabelskon är felplacerad. Börja i så fall
om från början.
Koppla ifrån batteriet
För att bibehålla en tillräcklig laddning så att
motorn kan startas, rekommenderar vi att du
kopplar ur batteriet om bilen ska stå oanvänd
under långa perioder.
Innan batteriet kopplas ur:
F stäng alla öppningsbara delar (dörrar,
bagagelucka, rutor, tak),
F stäng av alla elförbrukare (bilradio, ljus,
torkare etc.)
F stäng av tändningen och vänta i minst fyra minuter.
Det räcker att du kopplar ifrån pluspolen (+).
Kabelsko med snabblåsning
Urkoppling av pluspolen (+)
F Lyft upp reglaget A maximalt för att låsa
upp kabelklämman B .
Efter återanslutning
Återanslutning av pluspolen (+)
F Placera den öppna kabelklämman B på
batteriets pluspol (+).
F Tryck vertikalt på kabelskon så att den ligger ordentligt an mot batteriet.
F Lås genom att sänka ned reglage A. Efter återanslutning av batteriet ska du slå
på tändningen och vänta 1 minut innan bilen
startas, för att de elektroniska systemen ska
hinna nollställas.
Om smärre problem dock kvarstår ska du
kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Genom att läsa under motsvarande rubriker
kan du själv ta reda på hur vissa funktioner
nollställs, som exempelvis:
-
nyckeln med fjärrkontroll eller den
elektroniska nyckeln (beroende på version),
- de elmanövrerade fönsterhissarna,
- datum och tid,
- sparade radiostationer.
Under sträckan som körs efter att
motorn har startats för första gången
kan det hända att Stop & Start inte är i
funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror på
omgivningstemperaturen och batteriets
laddningstillstånd (upp till 8 timmar).
Proace-Verso_SV.indb 31910/08/2016 13:17
