2016 TOYOTA PRIUS PLUG-IN HYBRID kontrolky

2013. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kon-
trolky nezhasnou. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
*2: Kontrolka bliká, aby signalizovala poruchu.
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Kontrolka bezpečnostních pásů řidiče
a spolujezdce vpředuS. 645
Kontrolka bezpečnostních pásů cestujících
vzaduS. 645
*1Hlavní výstražná kontrolka S. 645
*1Výstražná kontrolka tlaku pneumatik S. 645
Indikátory
Výstražné kontrolkyStrany
IndikátoryStrany
Indikátor směrových světel S. 339
Indikátor koncových světel S. 341
Indikátor parkovací brzdy S. 340
Indikátor dálkových světel S. 341
Indikátor předních mlhových světel S. 351
Indikátor zadních mlhových světel S. 351

2033. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kon-
trolky nezhasnou. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Kontrolka se rozsvítí, když je systém vypnutý.
*1Indikátor S-IPA (je-li ve výbavě) S. 460
*1Indikátor "PASSENGER AIR BAG" S. 51
IndikátoryStrany

2533. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)■
Vložená zobrazení podpůrných jízdních systémů
Vložená zobrazení mají vazbu na činnost následujících systémů
a používají se k tomu, aby ukazovala některé informace zobrazova-
né na multiinformačním displeji.
*: Je-li ve výbavě
■
Vložené zobrazení hlavní výstražné kontrolky
Když hlavní výstražná kontrolka
(S. 645) svítí nebo bliká, na
head-up displeji se zobrazí vlo-
žené zobrazení, aby byl řidič in-
formován.
Když hlavní výstražná kontrolka
svítí nebo bliká, zkontrolujte hlá-
šení zobrazené na multiinfor-
mačním displeji a proveďte
odpovídající postup řešení pro-
blému. (S. 650)
Vozidla s pravostranným řízením:
Zobrazení hlavní výstražné kontrolky se objeví pod zobrazením rychlos-
ti vozidla.
Vložené zobrazení
SystémZobrazované informace
PCS (Přednárazový bezpečnostní systém)
(S. 368)Přednárazové varování
LDA (Varování před opuštěním jízdního
pruhu s ovládáním řízení) (S. 382)
Zobrazení funkce varování před
opuštěním jízdního pruhu
Výstraha při nedržení volantu
Upozornění na kličkování vozi-
dla
Adaptivní tempomat s plným rychlostním
rozsahem (S. 397)Zobrazení varování před přiblí-
žením
RSA (Asistent dopravních značek)
(S. 392)Dopravní značky, doplňkové
značky atd.
Intelligent Clearance Sonar* (S. 443)Zobrazení činnosti
(zobrazení symbolů)

5817-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Vaše vozidlo je vybaveno výstražným systémem tlaku pneumatik, kte-
rý používá ventilky a vysílače k detekci nízkého tlaku huštění pneu-
matik předtím, než nastanou vážnější problémy.
Pokud tlak pneumatik klesne pod předem určenou úroveň, řidič je va-
rován pomocí výstražné kontrolky. (S. 645)
◆Montáž ventilků a vysílačů výstražného systému tlaku pneu-
matik
Když měníte pneumatiky nebo kola, musí být také vyměněny ventil-
ky a vysílače výstražného systému tlaku pneumatik.
Když jsou namontovány nové ventilky a vysílače výstražného sys-
tému tlaku pneumatik, musí být zaregistrovány nové ID kódy v po-
čítači výstražného systému tlaku pneumatik a výstražný systém
tlaku pneumatik musí být inicializován. Nechte ID kódy ventilků
a vysílačů výstražného systému tlaku pneumatik zaregistrovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem. (S. 583)
◆Inicializace výstražného systému tlaku pneumatik
■Výstražný systém tlaku pneumatik musí být inicializován za
následujících okolností:
●Když střídáte přední a zadní pneumatiky, které mají odlišné tlaky
huštění
●Když se změní tlak huštění pneumatik, např., když měníte cestov-
ní rychlost nebo hmotnost nákladu
Když je výstražný systém tlaku pneumatik inicializován, aktuální tlak
nahuštění pneumatik je nastaven jako vztažný tlak.
Výstražný systém tlaku pneumatik

6518-2. Postupy v případě nouze
PRIUS PHV_OM_OM47A89CZ_(EE)
8
Když nastanou potíže
Výstražné kontrolky a výstražné bzučáky fungují tak, jak je popsáno
níže, v závislosti na obsahu hlášení. Pokud hlášení signalizuje nut-
nost kontroly prodejcem, nechte vozidlo ihned zkontrolovat kterýmko-
liv autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
Činnost výstražných kontrolek a výstražných bzučáků se může lišit od
těch uvedených. V tom případě proveďte nápravné opatření podle
zobrazeného hlášení.
*: Bzučák zazní při prvním zobrazení hlášení na multiinformačním displeji.
Hlášení a výstrahy
Výstražná
kontrolka
systémuVýstražný
bzučák
*Výstraha
SvítíZní
Signalizuje vážnou situaci, např., když
systém související s jízdou má poruchu,
nebo hrozí nebezpečí, nebude-li prove-
deno nápravné opatření
Svítí nebo
blikáZní
Signalizuje vážnou situaci, např., když
systémy zobrazené na multiinformač-
ním displeji mohou mít poruchu
BlikáZní
Signalizuje situaci, kdy může dojít
např. k poškození vozidla nebo
nebezpečí
SvítíNezní
Signalizuje stav, např. poruchu elektric-
kých součástí, jejich stav, nebo signali-
zuje nutnost údržby
BlikáNezní
Signalizuje situaci, např., kdy byla ně-
jaká činnost provedena nesprávně,
nebo signalizuje, jak provést činnost
správně

6528-2. Postupy v případě nouze
PRIUS PHV_OM_OM47A89CZ_(EE)
■Výstražná hlášení
Výstražná hlášení vysvětlená níže se mohou lišit od skutečných hlášení pod-
le provozních podmínek a specifikací vozidla.
■Výstražné kontrolky systému
Hlavní výstražná kontrolka se nerozsvítí nebo nebliká v následujících přípa-
dech. Místo toho se rozsvítí jednotlivá výstražná kontrolka systému spolu
s hlášením zobrazeným na multiinformačním displeji.
●"Antilock Brake System Malfunction Visit Your Dealer" (Porucha ABS. Na-
vštivte svého prodejce.):
Výstražná kontrolka ABS se rozsvítí. (S. 642)
●"Braking Power Low Visit Your Dealer" (Nízká brzdná síla. Navštivte svého
prodejce.):
Výstražná kontrolka brzdového systému (žlutá) se rozsvítí. (S. 641)
●Signalizuje, že nejsou úplně zavřeny dveře, když je vozidlo zastaveno:
Rozsvítí se výstražná kontrolka otevřených dveří. (S. 644)
■Pokud se zobrazí "Visit Your Dealer" (Navštivte svého prodejce)
Systém nebo součást zobrazená na multiinformačním displeji má poruchu.
Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
■Pokud se zobrazí hlášení o ovládání
●Pokud se zobrazí hlášení o ovládání plynového pedálu nebo brzdového pe-
dálu
Výstražné hlášení o ovládání brzdového pedálu se může zobrazit, když jsou
v činnosti asistenční jízdní systémy, např. PCS (Přednárazový bezpečnostní
systém) (je-li ve výbavě) nebo adaptivní tempomat s plným rychlostním roz-
sahem. Pokud se zobrazí výstražné hlášení, zpomalte vozidlo nebo se řiďte
instrukcemi zobrazenými na multiinformačním displeji.
●Výstražné hlášení se zobrazí, když jsou v činnosti Drive-Start Control,
Brake Override System nebo Intelligent Clearance Sonar (je-li ve výbavě)
(S. 314, 314, 449). Postupujte podle instrukcí na multiinformačním dis-
pleji.
●Pokud se zobrazí hlášení o ovládání spínače POWER
Instrukce o ovládání spínače POWER se zobrazí, když je prováděn ne-
správný postup pro startování hybridního systému nebo je spínač POWER
ovládán nesprávně. Postupujte podle instrukcí na multiinformačním displeji,
abyste ovládali spínač POWER znovu.
●Pokud se zobrazí hlášení o ovládání řazení
Aby se zabránilo nesprávné volbě zařazené polohy nebo neočekávanému
pohybu vozidla, zařazená poloha může být přeřazena automaticky (S. 335)
nebo může být vyžadováno přeřazení. V tom případě přeřaďte zařazenou po-
lohu podle instrukcí na multiinformačním displeji.
●Pokud se zobrazí hlášení nebo obrázek o stavu otevření/zavření součásti
nebo doplnění spotřebního materiálu
Ověřte součást označenou pomocí multiinformačního displeje nebo výstraž-
né kontrolky, a pak proveďte postup řešení, např. zavření dveří nebo dopl-
nění spotřebního materiálu.

729Abecední rejstřík
PRIUS PHV_OM_OM47A89CZ_(EE)
Kapalina
Brzdy ..................................... 704
Ostřikovač ............................. 578
Převodovka ........................... 703
Kapota....................................... 563
Klíč s bezdrátovým dálkovým
ovládáním.............................. 264
Dálkově ovládaný systém
klimatizace .......................... 516
Funkce šetření energie
baterie................................. 281
Výměna baterie ..................... 616
Zamykání/odemykání............ 264
Klíče .......................................... 264
Bezklíčový nástup ................. 264
Elektronický klíč .................... 264
Funkce šetření energie
baterie................................. 281
Když elektronický klíč řádně
nefunguje ............................ 678
Když ztratíte klíče.......... 265, 268
Klíč s bezdrátovým dálkovým
ovládáním .......................... 264
Klíče ...................................... 264
Mechanický klíč..................... 265
Spínač motoru....................... 327
Spínač POWER .................... 327
Systém bezklíčového
nastupování a startování .... 279
Štítek s číslem klíče .............. 264
Výměna baterie ..................... 616
Výstražný bzučák .................. 280Klika zvedáku ........................... 598
Kola ........................................... 594
Rozměry ............................... 704
Výměna kol ........................... 597
Kolenní airbagy.......................... 39
Kombinovaný přístroj ............. 190
Hlavní displej ........................ 207
Multiinformační displej .......... 215
Seřízení hodin....................... 196
Výstražné kontrolky
a indikátory ......................... 199
Koncová světla ........................ 341
Spínač světel ........................ 341
Výměna žárovek ................... 628
Kondenzátor............................. 572
Kontrolka bezpečnostního
pásu řidiče ............................. 645
Kontrolka bezpečnostního
pásu spolujezdce vpředu ..... 645
Kontrolka bezpečnostních
pásů cestujících vzadu ......... 645
Kosmetická zrcátka ................. 535
Kosmetické lampičky .............. 535
Výkon .................................... 705
Kryt zavazadel.......................... 533
Kryt zavazadlového prostoru .. 533
LDA (Varování před opuštěním
jízdního pruhu s ovládáním
řízení)...................................... 382
K
L

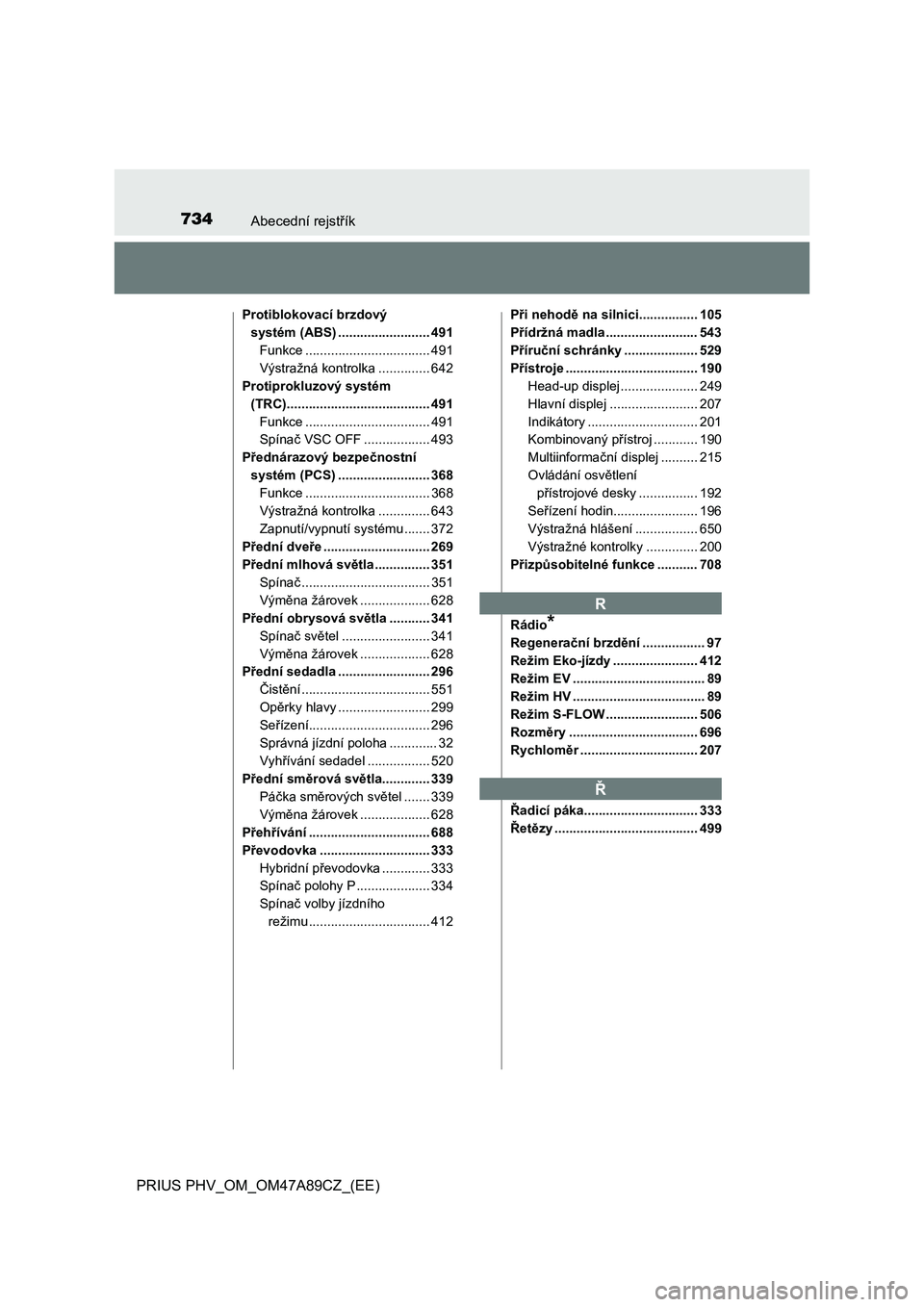

734Abecední rejstřík
PRIUS PHV_OM_OM47A89CZ_(EE)
Protiblokovací brzdový
systém (ABS) ......................... 491
Funkce .................................. 491
Výstražná kontrolka .............. 642
Protiprokluzový systém
(TRC)....................................... 491
Funkce .................................. 491
Spínač VSC OFF .................. 493
Přednárazový bezpečnostní
systém (PCS) ......................... 368
Funkce .................................. 368
Výstražná kontrolka .............. 643
Zapnutí/vypnutí systému ....... 372
Přední dveře ............................. 269
Přední mlhová světla ............... 351
Spínač ................................... 351
Výměna žárovek ................... 628
Přední obrysová světla ........... 341
Spínač světel ........................ 341
Výměna žárovek ................... 628
Přední sedadla ......................... 296
Čistění ................................... 551
Opěrky hlavy ......................... 299
Seřízení................................. 296
Správná jízdní poloha ............. 32
Vyhřívání sedadel ................. 520
Přední směrová světla............. 339
Páčka směrových světel ....... 339
Výměna žárovek ................... 628
Přehřívání ................................. 688
Převodovka .............................. 333
Hybridní převodovka ............. 333
Spínač polohy P .................... 334
Spínač volby jízdního
režimu ................................. 412Při nehodě na silnici................ 105
Přídržná madla ......................... 543
Příruční schránky .................... 529
Přístroje .................................... 190
Head-up displej ..................... 249
Hlavní displej ........................ 207
Indikátory .............................. 201
Kombinovaný přístroj ............ 190
Multiinformační displej .......... 215
Ovládání osvětlení
přístrojové desky ................ 192
Seřízení hodin....................... 196
Výstražná hlášení ................. 650
Výstražné kontrolky .............. 200
Přizpůsobitelné funkce ........... 708
Rádio
*
Regenerační brzdění ................. 97
Režim Eko-jízdy ....................... 412
Režim EV .................................... 89
Režim HV .................................... 89
Režim S-FLOW ......................... 506
Rozměry ................................... 696
Rychloměr ................................ 207
Řadicí páka............................... 333
Řetězy ....................................... 499
R
Ř
