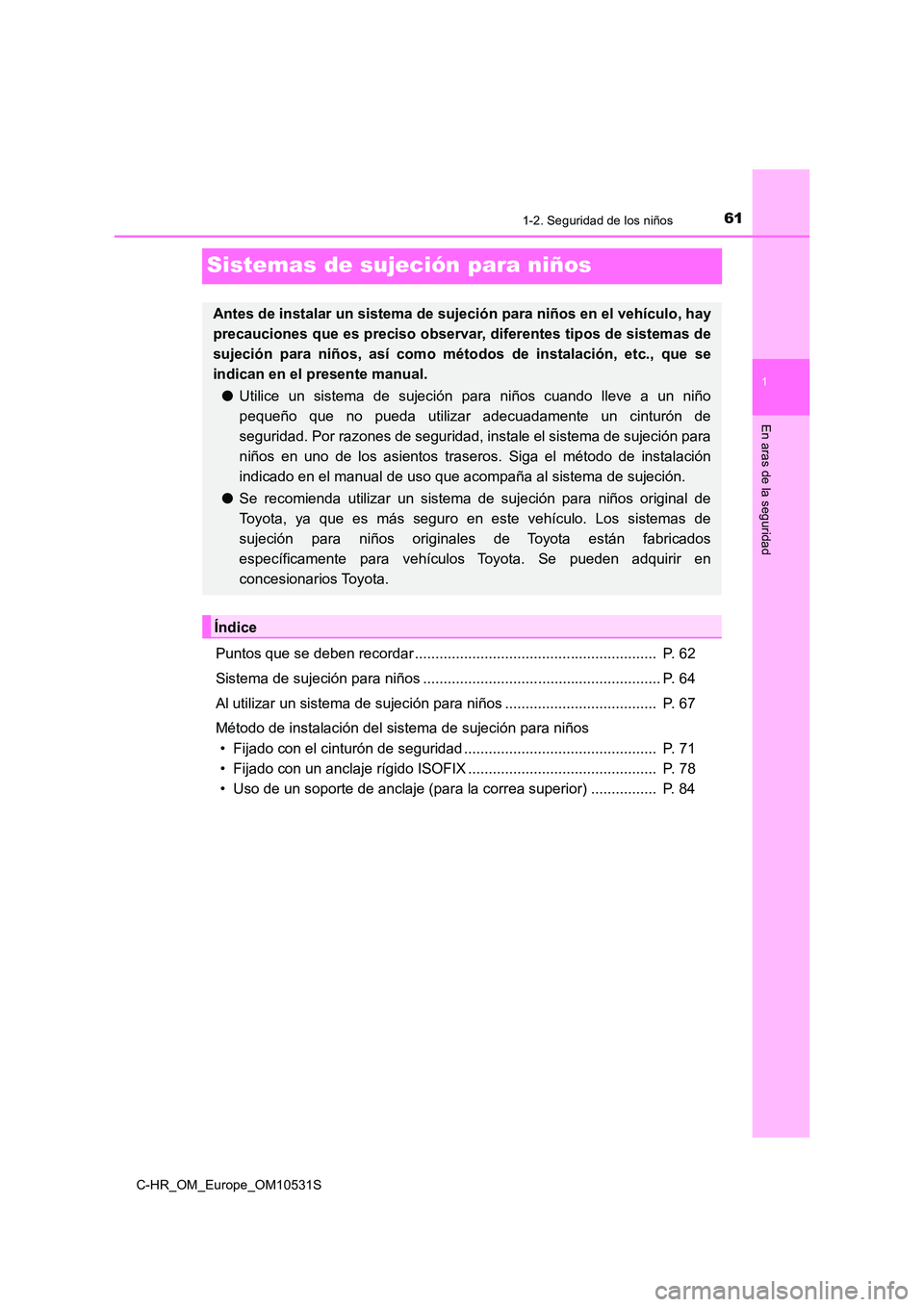

2016 TOYOTA C-HR isofix

611-2. Seguridad de los niños
1
En aras de la seguridad
C-HR_OM_Europe_OM10531S
Sistemas de sujeción para niños
Puntos que se deben recordar ........................................................... P. 62
Sistema de sujeción para niños .......................................................... P. 64
Al utilizar un sistema de sujeción para niños ..................................... P. 67
Método de instalación del sistema de sujeción para niños
• Fijado con el cinturón de seguridad ............................................... P. 71
• Fijado con un anclaje rígido ISOFIX .............................................. P. 78
• Uso de un soporte de anclaje (para la correa superior) ................ P. 84
Antes de instalar un sistema de sujeci ón para niños en el vehículo, hay
precauciones que es preciso observar, diferentes tipos de sistemas de
sujeción para niños, así como métodos de instalación, etc., que se
indican en el presente manual.
● Utilice un sistema de sujeción para niños cuando lleve a un niño
pequeño que no pueda utilizar adecuadamente un cinturón de
seguridad. Por razones de seguridad, instale el sistema de sujeción para
niños en uno de los asientos traseros. Siga el método de instalación
indicado en el manual de uso que acompaña al sistema de sujeción.
● Se recomienda utilizar un sistema de sujeción para niños original de
Toyota, ya que es más seguro en este vehículo. Los sistemas de
sujeción para niños originales de Toyota están fabricados
específicamente para vehículos Toyota. Se pueden adquirir en
concesionarios Toyota.
Índice

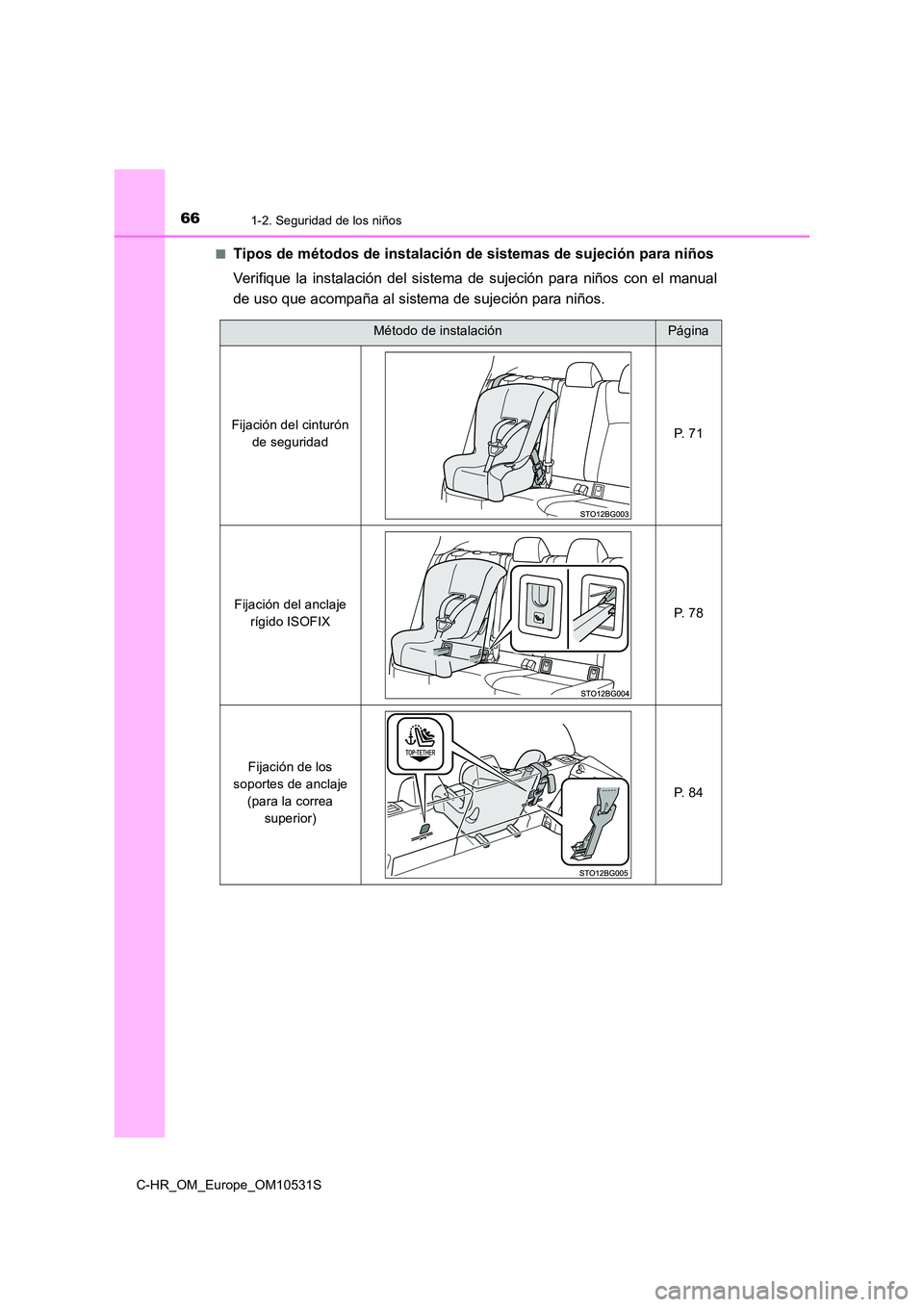

661-2. Seguridad de los niños
C-HR_OM_Europe_OM10531S
■Tipos de métodos de instalación de sistemas de sujeción para niños
Verifique la instalación del sistem a de sujeción para niños con el manual
de uso que acompaña al sistema de sujeción para niños.
Método de instalaciónPágina
Fijación del cinturón
de seguridad P. 7 1
Fijación del anclaje
rígido ISOFIX P. 7 8
Fijación de los
soportes de anclaje
(para la correa
superior)
P. 8 4

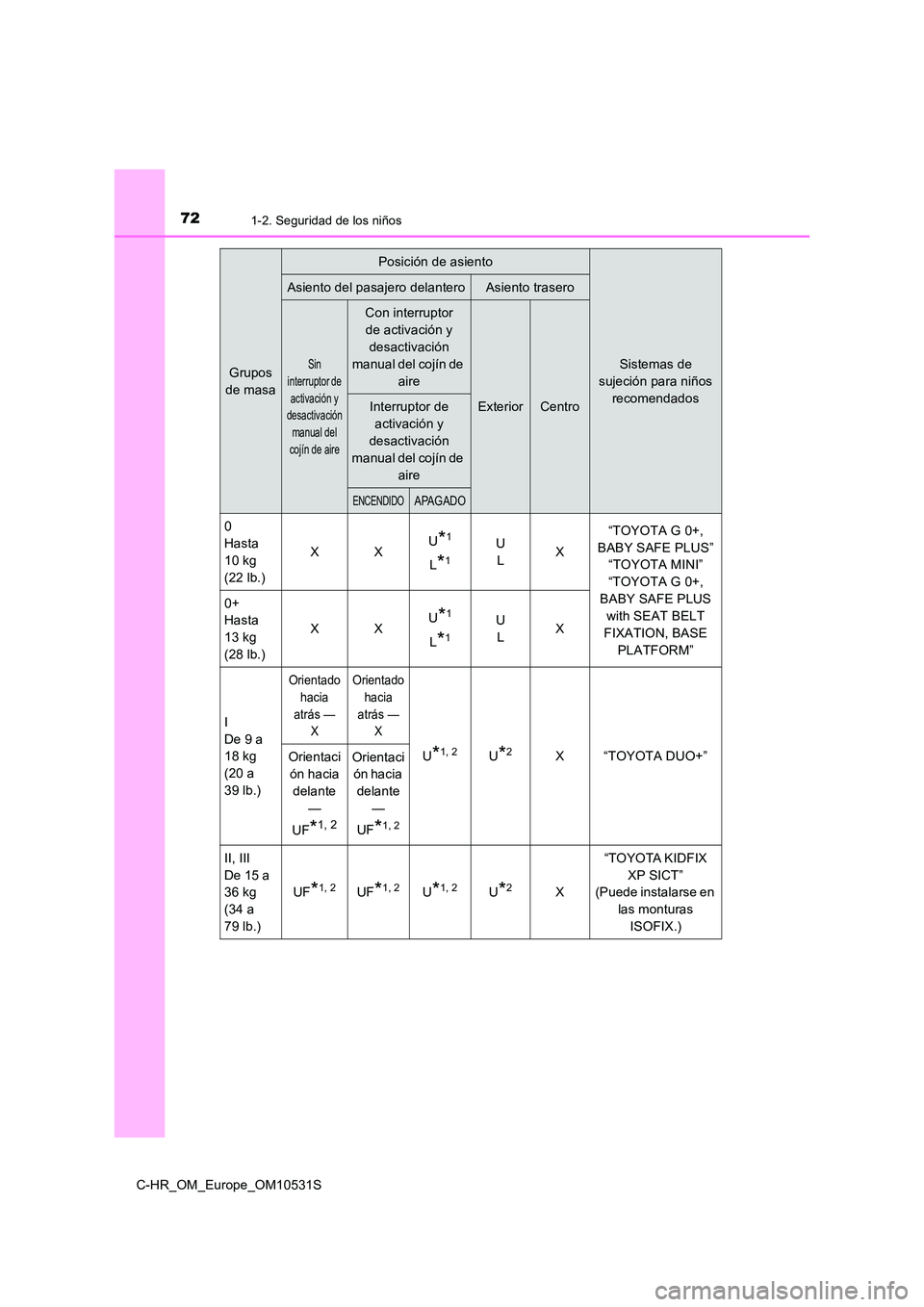

721-2. Seguridad de los niños
C-HR_OM_Europe_OM10531S
Grupos
de masa
Posición de asiento
Sistemas de
sujeción para niños
recomendados
Asiento del pasajero delanteroAsiento trasero
Sin
interruptor de
activación y
desactivación
manual del
cojín de aire
Con interruptor
de activación y
desactivación
manual del cojín de
aire
ExteriorCentroInterruptor de
activación y
desactivación
manual del cojín de
aire
ENCENDIDOAPAGADO
0
Hasta
10 kg
(22 lb.)
XX U*1
L*1
U
L X
“TOYOTA G 0+,
BABY SAFE PLUS”
“TOYOTA MINI”
“TOYOTA G 0+,
BABY SAFE PLUS
with SEAT BELT
FIXATION, BASE
PLATFORM”
0+
Hasta
13 kg
(28 lb.)
XX U*1
L*1
U
L X
I
De 9 a
18 kg
(20 a
39 lb.)
Orientado
hacia
atrás —
X
Orientado
hacia
atrás —
X
U*1, 2U*2X“TOYOTA DUO+” Orientaci
ón hacia
delante
—
UF*1, 2
Orientaci
ón hacia
delante
—
UF*1, 2
II, III
De 15 a
36 kg
(34 a
79 lb.)
UF*1, 2UF*1, 2U*1, 2U*2X
“TOYOTA KIDFIX
XP SICT”
(Puede instalarse en
las monturas
ISOFIX.)

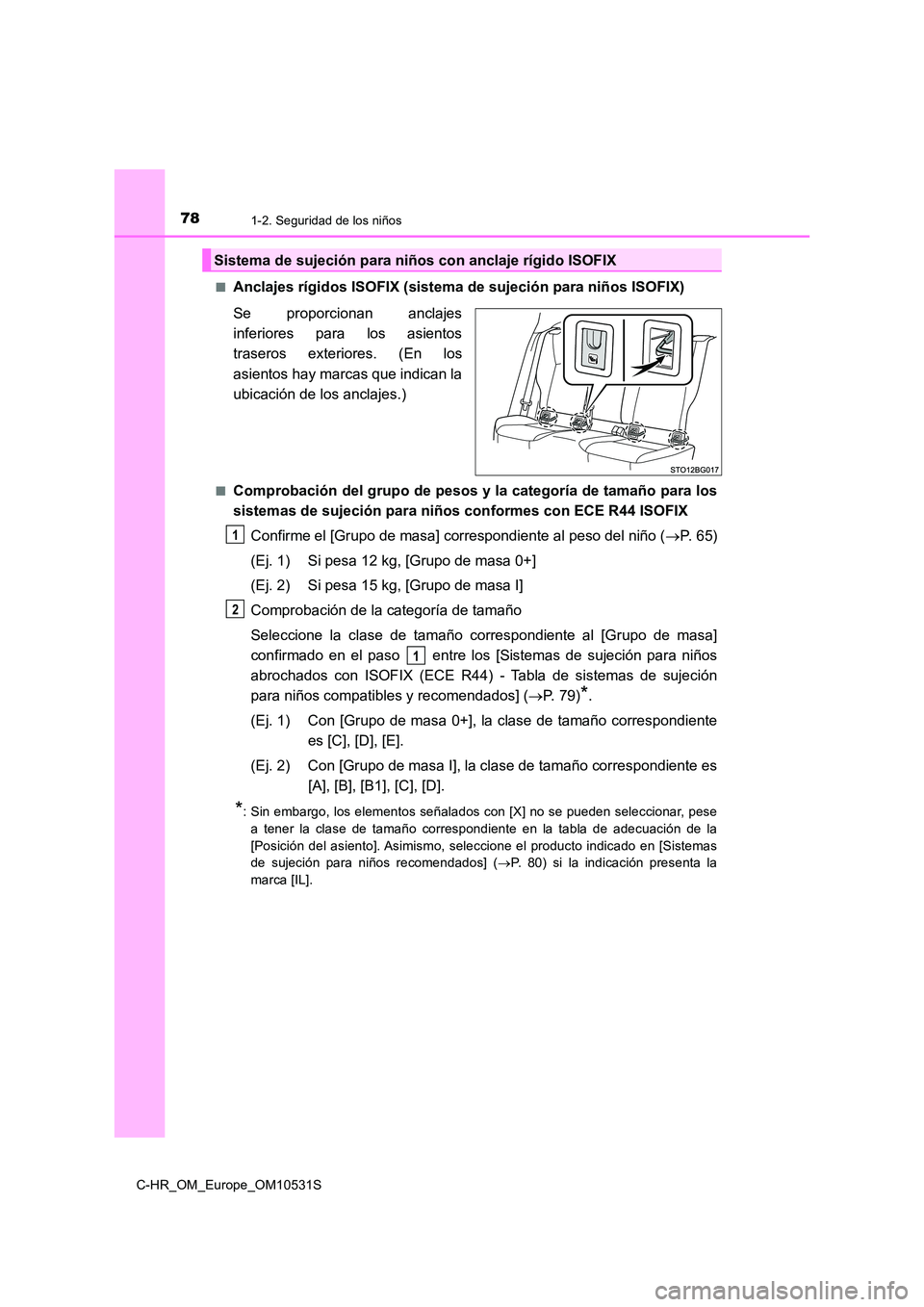

781-2. Seguridad de los niños
C-HR_OM_Europe_OM10531S
■Anclajes rígidos ISOFIX (sistema de sujeción para niños ISOFIX)
Se proporcionan anclajes
inferiores para los asientos
traseros exteriores. (En los
asientos hay marcas que indican la
ubicación de los anclajes.)
■Comprobación del grupo de pesos y la categoría de tamaño para los
sistemas de sujeción para niños conformes con ECE R44 ISOFIX
Confirme el [Grupo de masa] correspondiente al peso del niño ( P. 6 5 )
(Ej. 1) Si pesa 12 kg, [Grupo de masa 0+]
(Ej. 2) Si pesa 15 kg, [Grupo de masa I]
Comprobación de la categoría de tamaño
Seleccione la clase de tamaño correspondiente al [Grupo de masa]
confirmado en el paso entre los [Sistemas de sujeción para niños
abrochados con ISOFIX (ECE R44) - Tabla de sistemas de sujeción
para niños compatibles y recomendados] ( P. 79)*.
(Ej. 1) Con [Grupo de masa 0+], la clase de tamaño correspondiente
es [C], [D], [E].
(Ej. 2) Con [Grupo de masa I], la clase de tamaño correspondiente es
[A], [B], [B1], [C], [D].
*: Sin embargo, los elementos señalados con [X] no se pueden seleccionar, pese
a tener la clase de tamaño correspondiente en la tabla de adecuación de la
[Posición del asiento]. Asimismo, seleccione el producto indicado en [Sistemas
de sujeción para niños recomendados] ( P. 80) si la indicación presenta la
marca [IL].
Sistema de sujeción para niños con anclaje rígido ISOFIX
1
2
1

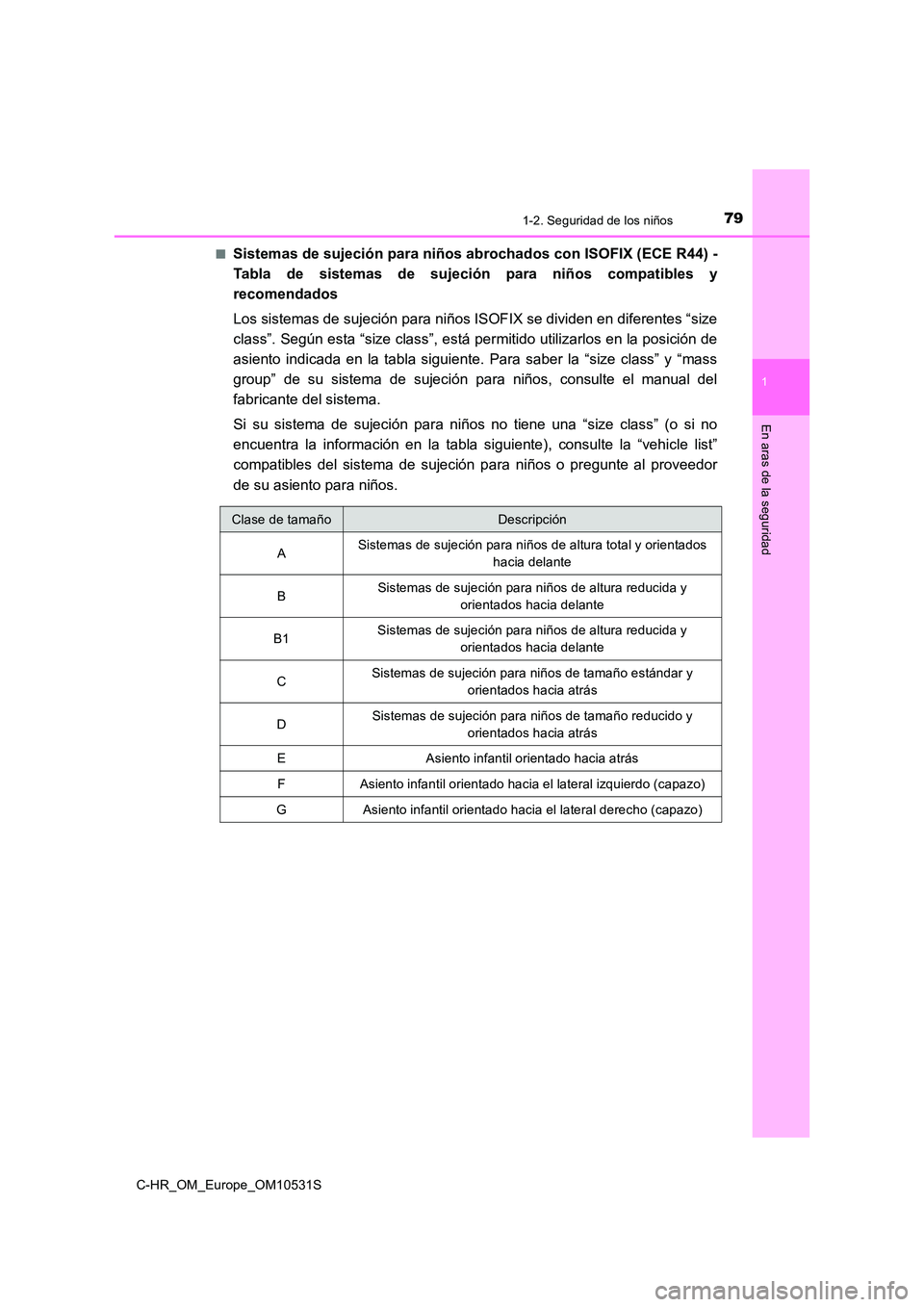

791-2. Seguridad de los niños
1
En aras de la seguridad
C-HR_OM_Europe_OM10531S
■Sistemas de sujeción para niños abrochados con ISOFIX (ECE R44) -
Tabla de sistemas de sujeción para niños compatibles y
recomendados
Los sistemas de sujeción para niños ISOFIX se dividen en diferentes “size
class”. Según esta “size class”, está permitido utilizarlos en la posición de
asiento indicada en la tabla siguiente. Para saber la “size class” y “mass
group” de su sistema de sujeción para niños, consulte el manual del
fabricante del sistema.
Si su sistema de sujeción para niños no tiene una “size class” (o si no
encuentra la información en la tabla siguiente), consulte la “vehicle list”
compatibles del sistema de sujeción para niños o pregunte al proveedor
de su asiento para niños.
Clase de tamañoDescripción
A Sistemas de sujeción para niños de altura total y orientados
hacia delante
B Sistemas de sujeción para niños de altura reducida y
orientados hacia delante
B1 Sistemas de sujeción para niños de altura reducida y
orientados hacia delante
C Sistemas de sujeción para niños de tamaño estándar y
orientados hacia atrás
D Sistemas de sujeción para niños de tamaño reducido y
orientados hacia atrás
E Asiento infantil orientado hacia atrás
F Asiento infantil orientado hacia el lateral izquierdo (capazo)
G Asiento infantil orientado hacia el lateral derecho (capazo)

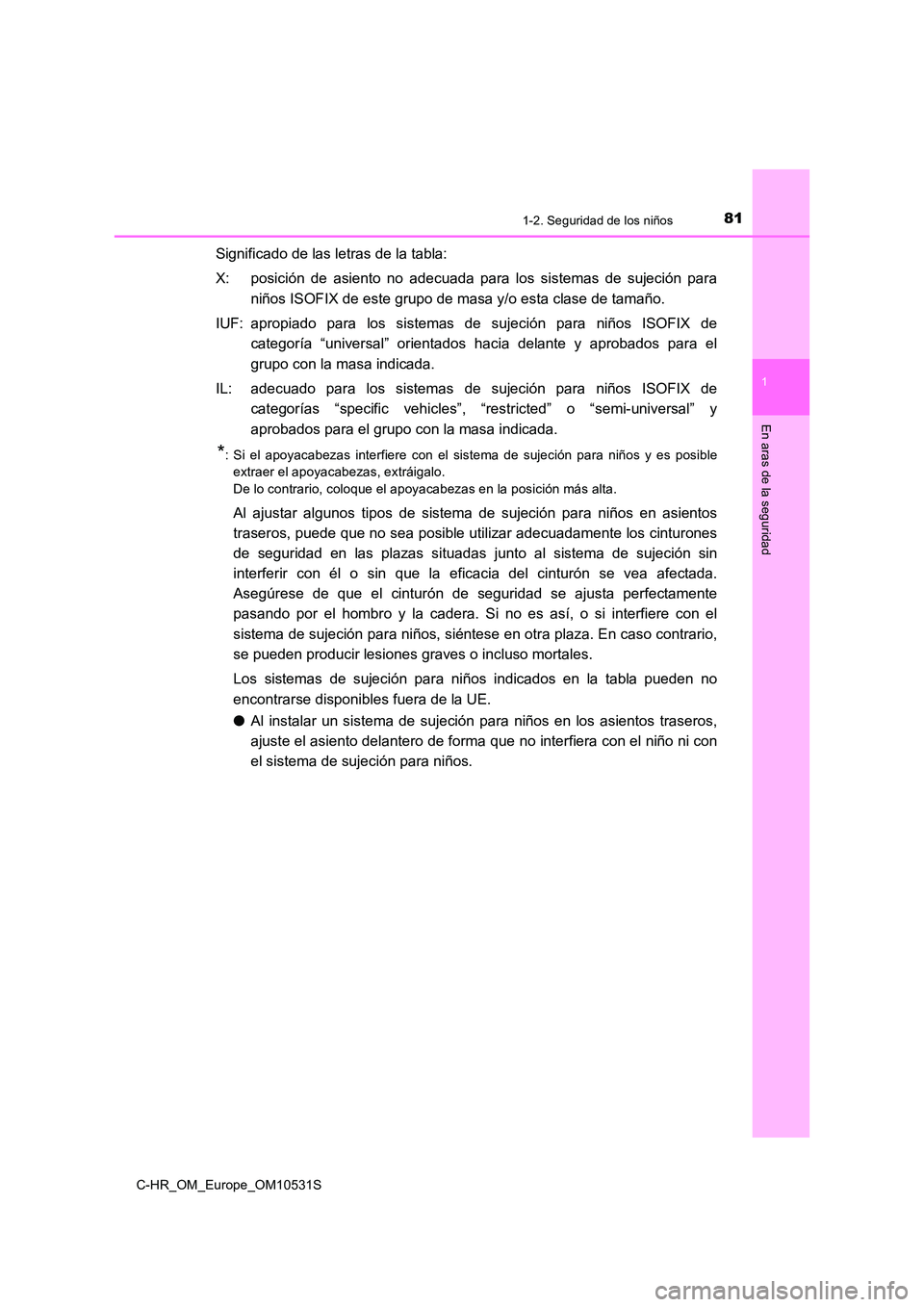

811-2. Seguridad de los niños
1
En aras de la seguridad
C-HR_OM_Europe_OM10531S
Significado de las letras de la tabla:
X: posición de asiento no adecuada para los sistemas de sujeción para
niños ISOFIX de este grupo de masa y/o esta clase de tamaño.
IUF: apropiado para los sistemas de sujeción para niños ISOFIX de
categoría “universal” orientados hacia delante y aprobados para el
grupo con la masa indicada.
IL: adecuado para los sistemas de sujeción para niños ISOFIX de
categorías “specific vehicles”, “restricted” o “semi-universal” y
aprobados para el grupo con la masa indicada.
*: Si el apoyacabezas interfiere con el sistema de sujeción para niños y es posible
extraer el apoyacabezas, extráigalo.
De lo contrario, coloque el apoyacabezas en la posición más alta.
Al ajustar algunos tipos de sistema de sujeción para niños en asientos
traseros, puede que no sea posible utilizar adecuadamente los cinturones
de seguridad en las plazas situadas junto al sistema de sujeción sin
interferir con él o sin que la eficacia del cinturón se vea afectada.
Asegúrese de que el cinturón de seguridad se ajusta perfectamente
pasando por el hombro y la cadera. Si no es así, o si interfiere con el
sistema de sujeción para niños, siéntese en otra plaza. En caso contrario,
se pueden producir lesiones graves o incluso mortales.
Los sistemas de sujeción para niños indicados en la tabla pueden no
encontrarse disponibles fuera de la UE.
● Al instalar un sistema de sujeción para niños en los asientos traseros,
ajuste el asiento delantero de forma q ue no interfiera con el niño ni con
el sistema de sujeción para niños.

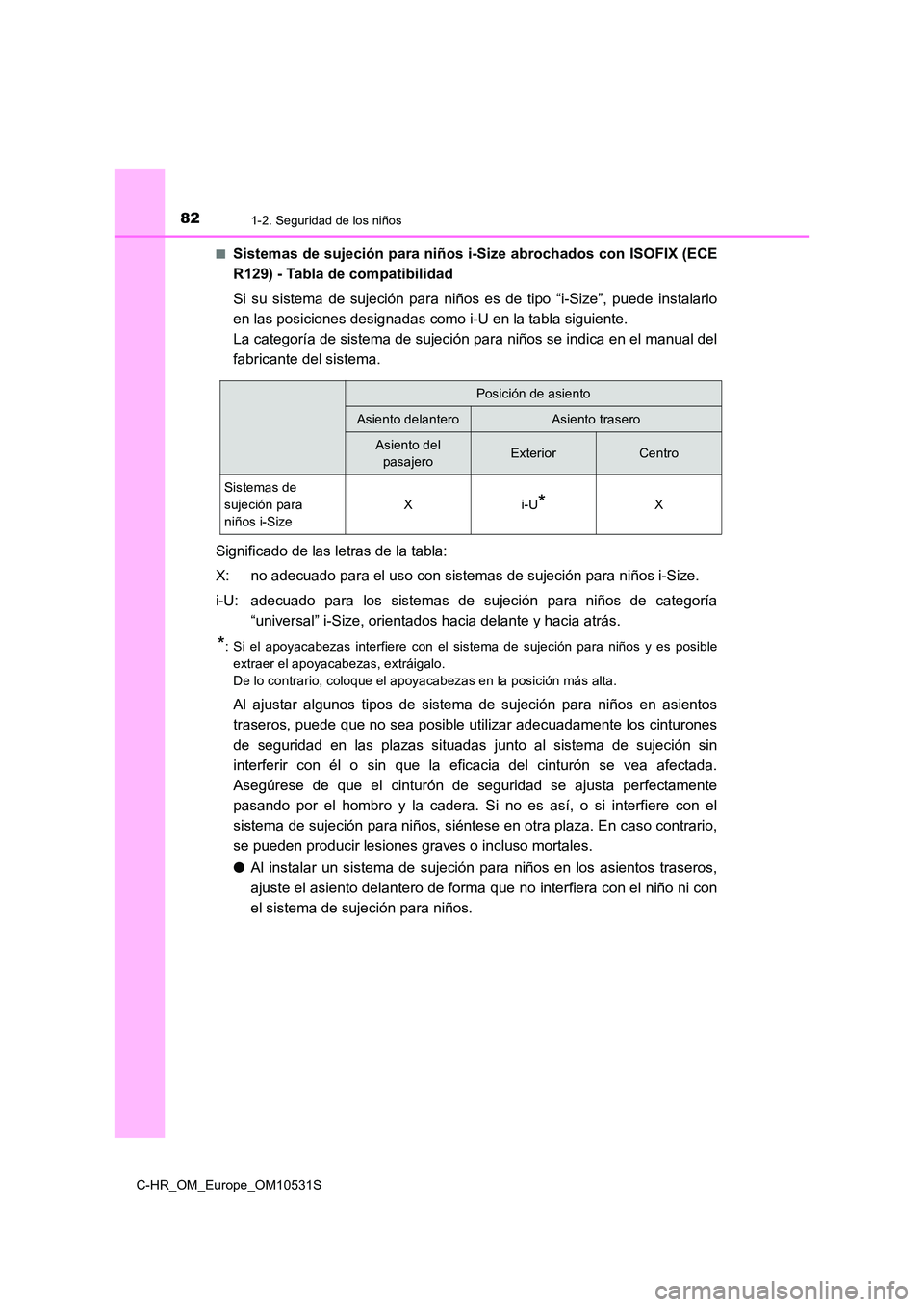

821-2. Seguridad de los niños
C-HR_OM_Europe_OM10531S
■Sistemas de sujeción para niños i- Size abrochados con ISOFIX (ECE
R129) - Tabla de compatibilidad
Si su sistema de sujeción para niños es de tipo “i-Size”, puede instalarlo
en las posiciones designadas como i-U en la tabla siguiente.
La categoría de sistema de sujeción para niños se indica en el manual del
fabricante del sistema.
Significado de las letras de la tabla:
X: no adecuado para el uso con sistemas de sujeción para niños i-Size.
i-U: adecuado para los sistemas de sujeción para niños de categoría
“universal” i-Size, orientados hacia delante y hacia atrás.
*: Si el apoyacabezas interfiere con el sistema de sujeción para niños y es posible
extraer el apoyacabezas, extráigalo.
De lo contrario, coloque el apoyacabezas en la posición más alta.
Al ajustar algunos tipos de sistema de sujeción para niños en asientos
traseros, puede que no sea posible utilizar adecuadamente los cinturones
de seguridad en las plazas situadas junto al sistema de sujeción sin
interferir con él o sin que la eficacia del cinturón se vea afectada.
Asegúrese de que el cinturón de seguridad se ajusta perfectamente
pasando por el hombro y la cadera. Si no es así, o si interfiere con el
sistema de sujeción para niños, siéntese en otra plaza. En caso contrario,
se pueden producir lesiones graves o incluso mortales.
● Al instalar un sistema de sujeción para niños en los asientos traseros,
ajuste el asiento delantero de forma q ue no interfiera con el niño ni con
el sistema de sujeción para niños.
Posición de asiento
Asiento delanteroAsiento trasero
Asiento del
pasajeroExteriorCentro
Sistemas de
sujeción para
niños i-Size
Xi-U*X

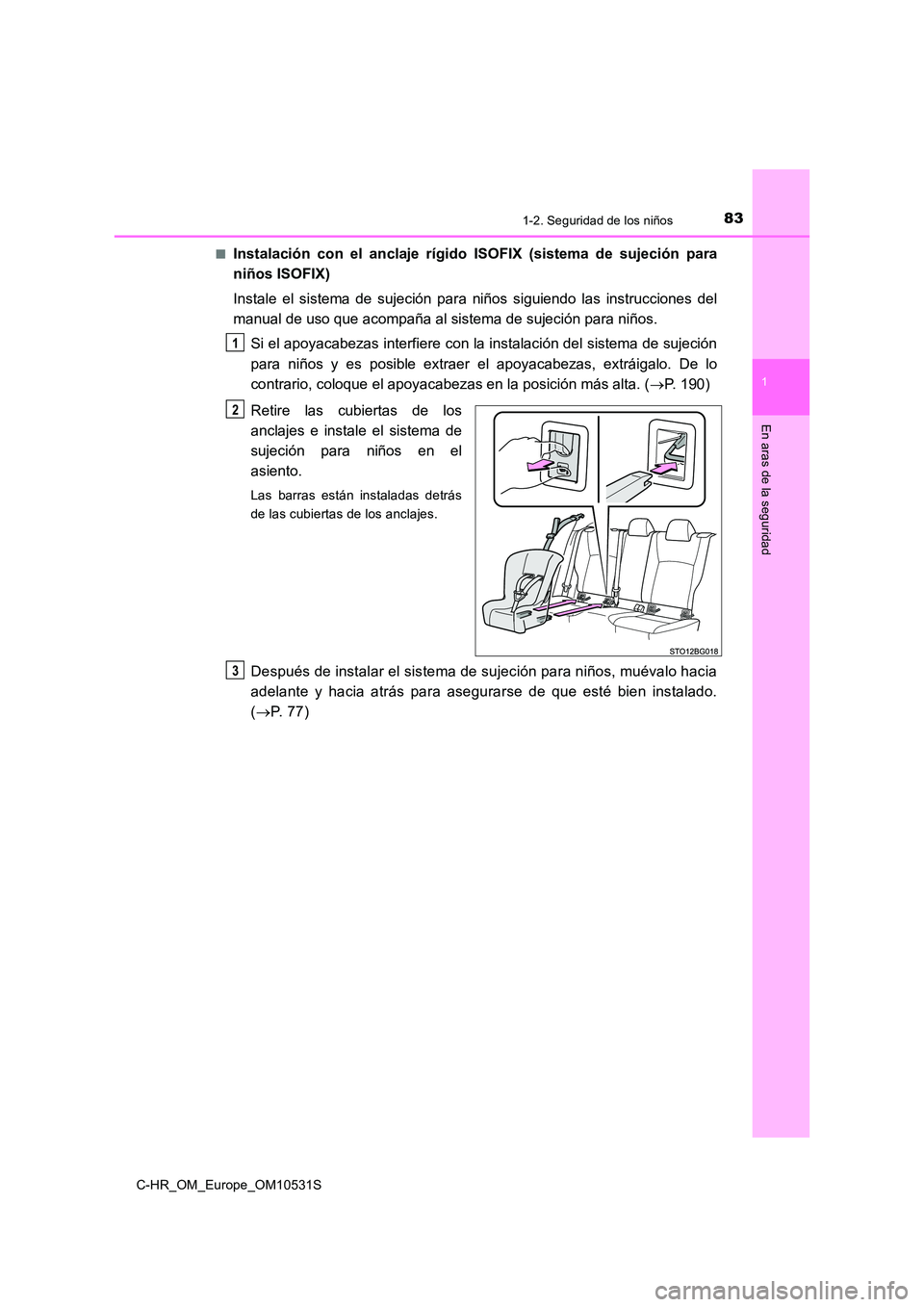

831-2. Seguridad de los niños
1
En aras de la seguridad
C-HR_OM_Europe_OM10531S
■Instalación con el anclaje rígido ISOFIX (sistema de sujeción para
niños ISOFIX)
Instale el sistema de sujeción para niños siguiendo las instrucciones del
manual de uso que acompaña al sistema de sujeción para niños.
Si el apoyacabezas interfiere con la instalación del sistema de sujeción
para niños y es posible extraer el apoyacabezas, extráigalo. De lo
contrario, coloque el apoyacabezas en la posición más alta. ( P. 190)
Retire las cubiertas de los
anclajes e instale el sistema de
sujeción para niños en el
asiento.
Las barras están instaladas detrás
de las cubiertas de los anclajes.
Después de instalar el sistema de sujeción para niños, muévalo hacia
adelante y hacia atrás para asegurarse de que esté bien instalado.
( P. 77)
1
2
3
