Page 307 of 674
3074-5. Använda förarstödssystemen
4
Körning
OM10538SE
■Synligheten av ytterbackspegelns indikatorer
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
■ RCTA summerton, hörbarhet
RCTA-systemets summerton kan var svårt att urskilja bland högt ljud, t.ex.
om ljudanläggningen har högt ljud.
■ Om ”BSM ej tillgänglig” visas på informationsdisplayen
Vatten, snö, lera, etc kan ansamlas runt ytorna kring sensorn på stötfångaren
(→S. 308).
Systemet bör återgå till det normala när vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn på stötfångaren.
Sensorn fungerar eventuellt inte normalt om den används i extremt varmt
eller kallt väder.
■ Om ”Blind Spot Monitor System Malf unction Visit Your Dealer” visas på
informationsdisplayen
En störning i sensorn kan ha uppstått, eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller To yota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
OM10538SE.book Page 307 Thursday, November 24, 2016 6:41 PM
Page 308 of 674
3084-5. Använda förarstödssystemen
OM10538SE
VA R N I N G
■Hantering av radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
Om varningsmeddelandet inte försvinner ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
● Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
● Ta inte isär sensorn.
● Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
● Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
● Lackera inte bakre stötfångaren i någon annan färg än en officiell färg från
Toyota.
●Håll alltid sensorn och omgivande ytor
på stötfångaren rena. Om en sensor
eller den omgivande ytan på bakre
stötfångaren är smutsig eller snötäckt
kommer dödavinkelvarnaren eventuellt
inte att fungera och ett varningsmed-
delande ( →S. 307) visas.
I sådant fall ska smuts eller snö
avlägsnas. Kör bilen med alla driftsför-
utsättningarna för BSM-funktionen
( → S. 311) uppfyllda i cirka 10 minuter.
OM10538SE.book Page 308 Thursday, November 24, 2016 6:41 PM
Page 309 of 674
3094-5. Använda förarstödssystemen
4
Körning
OM10538SE

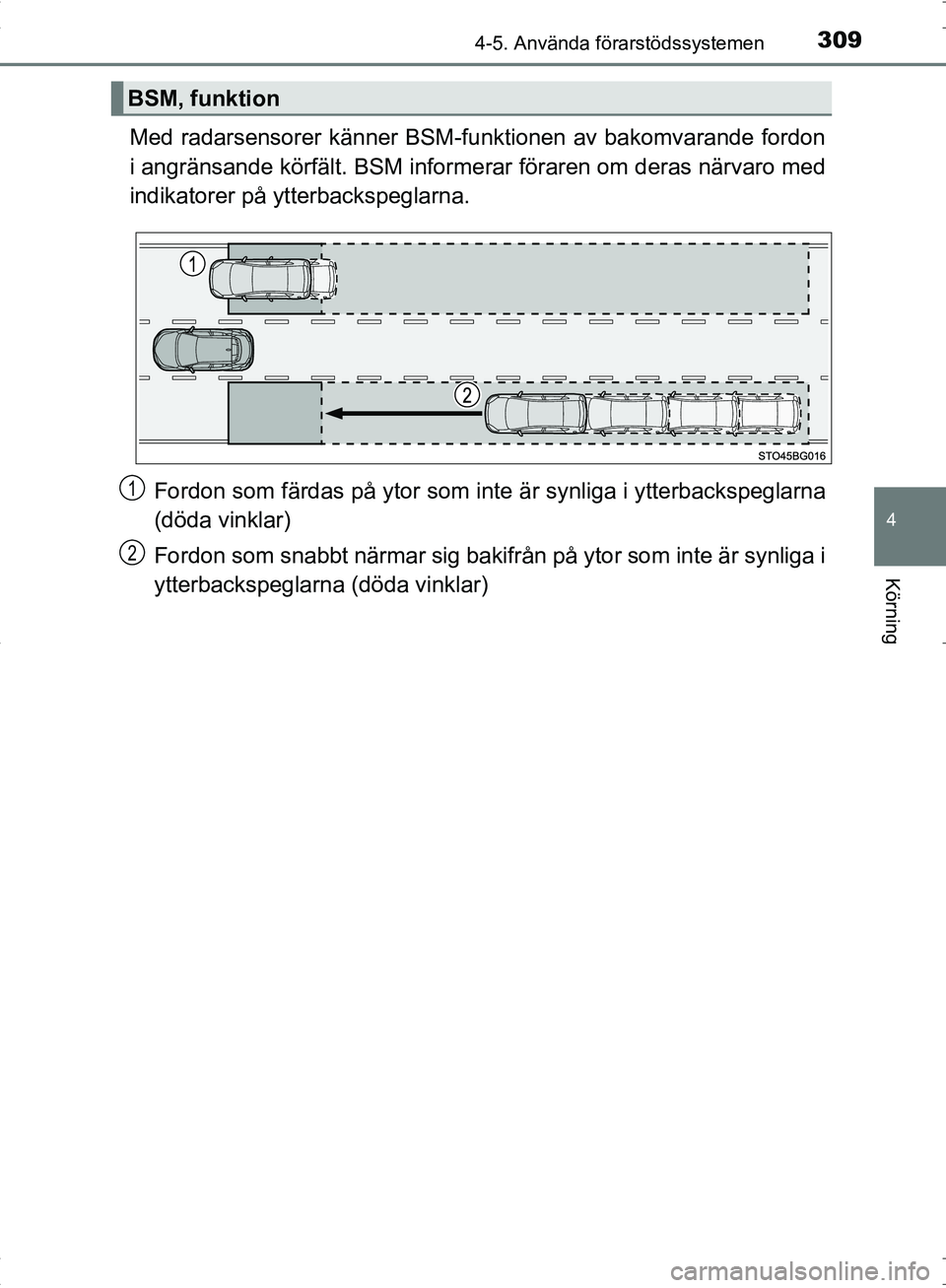

Med radarsensorer känner BSM-funktionen av bakomvarande fordon
i angränsande körfält. BSM informerar föraren om deras närvaro med
indikatorer på ytterbackspeglarna.Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
BSM, funktion
1
2
OM10538SE.book Page 309 Thursday, November 24, 2016 6:41 PM
Page 312 of 674
3124-5. Använda förarstödssystemen
OM10538SE■
Förutsättningar när BSM-funktionen eventuellt inte fungerar korrekt
● BSM-funktionen känner eventuellt inte av fordon korrekt i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om avståndet mellan dig och framförvarande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som
kommer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkänningsområdet färdas med ungefä\
r
samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkännings- området
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid körning på utsidan av ett körfält och ett fordon i angränsande körfält är långt ifrån din bil
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Omedelbart efter att BSM-systemet har slagits på
OM10538SE.book Page 312 Thursday, November 24, 2016 6:41 PM
Page 313 of 674
3134-5. Använda förarstödssystemen
4
Körning
OM10538SE●
Tillfällen när BSM-funktionen onödigtvis känner av ett fordon och/eller föremål
kan öka under följande omständigheter:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur, etc. som kommer in i avkänningsområdet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid körning ytterst i ett körfält och ett fordon som färdas i ett annat körfält än det angränsande körfältet kommer in i
avkänningsområdet
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och framförvarande fordon är kort
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
OM10538SE.book Page 313 Thursday, November 24, 2016 6:41 PM
Page 314 of 674
3144-5. Använda förarstödssystemen
OM10538SE
RCTA aktiveras när din bil är i backläge. Det kan känna av andra fordon
som närmar sig bakifrån till höger eller vänster om bilen. Systemet
innehåller radarsensorer som uppmärksammar föraren på andra fordon
genom att ytterbackspeglarnas indikatorer blinkar och en summerton
hörs.
RCTA-funktion
Fordon som närmar sigAvkänningsområden
VA R N I N G
■Säkerhetsvarningar beträ ffande systemets funktion
Föraren själv ansvarar för att bilen framfö rs på säkert sätt. Kör alltid varsamt
och var alltid uppmärksam på omgivningen.
RCTA-funktionen är endast en kompletterande funktion som uppmärksam-
mar föraren på att ett fordon närmar sig bakifrån på bilens högra eller
vänstra sida. RCTA-funktionen fungerar eventuellt inte korrekt under vissa
förhållanden så föraren måste själv visuellt kontrollera säkerheten. Att förlita
sig alltför mycket på denna funktion kan resultera i en olycka som kan leda
till svåra eller livshotande skador.
12
OM10538SE.book Page 314 Thursday, November 24, 2016 6:41 PM
Page 316 of 674
3164-5. Använda förarstödssystemen
OM10538SE
■RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga nedanstående förutsättningar uppfylls:
●BSM-systemet är i påslaget läge ( →S. 306)
● Växelspaken är i R.
● Bilens hastighet är lägre än ca 8 km/tim.
● Hastigheten för fordonet som närmar sig är mellan cirka 8 km/tim och 28 km/tim.
■ Förutsättningar när RCTA-funktionen inte känner av ett fordon
RCTA-funktionen är inte avsedd att känna av följande fordonstyper och/eller
föremål:
●Fordon som närmar sig rakt bakifrån
● Fordon som backar in i en parkeringsplats bredvid din bil
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Små motorcyklar, cyklar, fotgängare, etc.*
●Fordon som kör bort från din bil
● Fordon som närmar sig från parke ringsplatser bredvid din bil
*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
●
Fordon som sensorerna inte kan känna
av på grund av hinder
OM10538SE.book Page 316 Thursday, November 24, 2016 6:41 PM
Page 317 of 674
3174-5. Använda förarstödssystemen
4
Körning
OM10538SE■
Förutsättningar när RCTA-funktione n eventuellt inte fungerar korrekt
● RCTA-funktionen känner eventuellt inte av fordon korrekt i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Om bilen backas uppför en backe med skarp förändring i stigning
• Om bilen backas ut från parkerings- plats med svag vinkel
OM10538SE.book Page 317 Thursday, November 24, 2016 6:41 PM
