1112. Instrumentgruppe
2
Instrumentgruppe
OM10528DK_C-HR
*1: Disse lamper tændes, når tændingskontakten drejes til "ON" (biler udensmart-nøgle) eller IGNITION ON (biler med smart-nøgle), som tegn på, at
der foretages en systemkontrol. De slukker, når motoren er startet, eller
efter et par sekunder. Hvis en af indikatorerne ikke lyser, eller hvis indikato-
rerne ikke slukker, kan det skyldes fejl i et system. Få bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
*2: Lampen tændes som tegn på en fejl.
*3: Lyset blinker som tegn på en fejl.
*4: Biler med monokromt display
*4LDA-indikator (gul) (hvis monteret) S. 696
*3Stop & Start-deaktiveringsindikator (hvis mon-
teret)S. 697
*3Indikator for parkeringsbremse
S. 697
Advarselslampe for lav brændstofstand S. 697
Indikator for sikkerhedssele til føreren og for-
sædepassageren S. 697
Indikatorer for bagsædepassagerernes sikker-
hedssele (på midterpanelet)S. 697
*1Advarselslampe for lavt dæktryk
S. 698
*1Hovedadvarselslampe S. 698
AdvarselslamperSide
OM10528DK.book Page 111 Tuesday, December 6, 2016 12:29 PM

1142. Instrumentgruppe
OM10528DK_C-HR
*1: Disse lamper tændes, når tændingskontakten drejes til "ON" (biler udensmart-nøgle) eller IGNITION ON (biler med smart-nøgle), som tegn på, at
der foretages en systemkontrol. De slukker, når motoren er startet, eller
efter et par sekunder. Hvis en af indikatorerne ikke lyser, eller hvis indikato-
rerne ikke slukker, kan det skyldes fejl i et system. Få bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
*2: Kun biler med monokromt display
*3: Biler med manuel transmission
*4: BSM-indikatorerne på sidespejlene lyser i følgende situationer for atbekræfte, at systemet er aktivt:
• Når tændingskontakten drejes til "ON" (biler uden smart-nøgle) eller
IGNITION ON (biler med smart-nø gle), aktiveres BSM-funktionen på
multi-informationsdisplayets skærm.
• Når BSM-funktionen aktiveres på multi-informationsdisplayets skærm, drejes tændingskontakten til "ON" (biler uden smart-nøgle) eller
IGNITION ON (biler med smart-nøgle).
Hvis systemet fungerer korrekt, slukkes BSM-indikatorerne på sidespej-
lene efter et par sekunder.
Hvis BSM-indikatorerne på sidespejlene ikke lyser eller slukkes, kan der
være en fejl i systemet.
I så fald skal du få bilen efterset hos en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede fagfolk.
*5: Indikatoren blinker som tegn på, at systemet er aktivt.
*6: Indikatoren tændes, når systemet er slået fra.
OM10528DK.book Page 114 Tuesday, December 6, 2016 12:29 PM

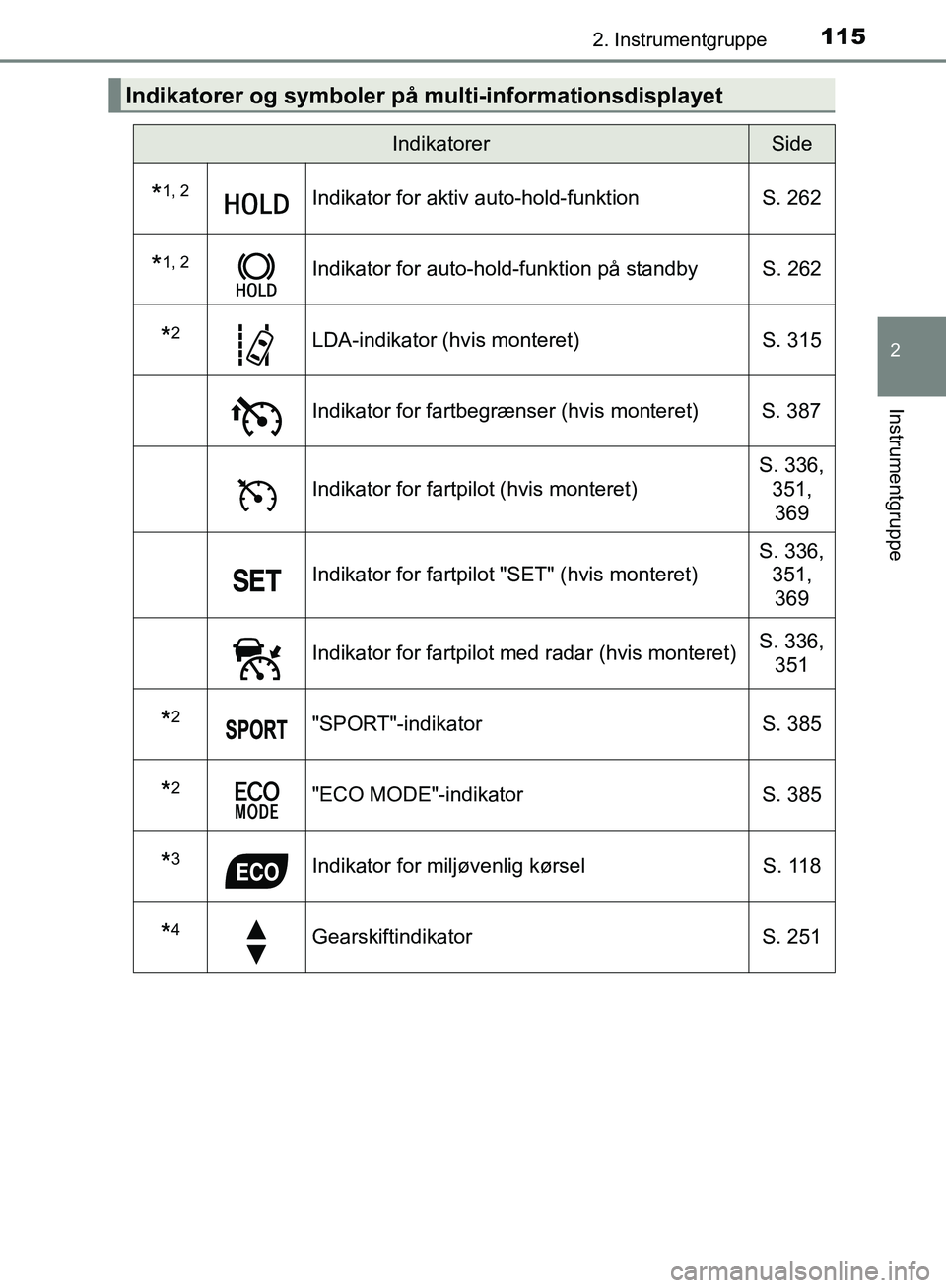

1152. Instrumentgruppe
2
Instrumentgruppe
OM10528DK_C-HR
Indikatorer og symboler på multi-informationsdisplayet
IndikatorerSide
*1, 2Indikator for aktiv auto-hold-funktionS. 262
*1, 2Indikator for auto-hold-funktion på standby S. 262
*2LDA-indikator (hvis monteret)S. 315
Indikator for fartbegrænser (hvis monteret) S. 387
Indikator for fartpilot (hvis monteret) S. 336,
351,369
Indikator for fartpilot "SET" (hvis monteret) S. 336,
351,
369
Indikator for fartpilot med radar (hvis monteret) S. 336,
351
*2"SPORT"-indikator S. 385
*2"ECO MODE"-indikatorS. 385
*3Indikator for miljøvenlig kørsel S. 118
*4GearskiftindikatorS. 251
OM10528DK.book Page 115 Tuesday, December 6, 2016 12:29 PM

1162. Instrumentgruppe
OM10528DK_C-HR
*1: Disse lamper tændes, når tændingskontakten drejes til "ON" (biler udensmart-nøgle) eller IGNITION ON (biler med smart-nøgle), som tegn på, at
der foretages en systemkontrol. De slukker, når motoren er startet, eller
efter et par sekunder. Hvis en af indikatorerne ikke lyser, eller hvis indikato-
rerne ikke slukker, kan det skyldes fejl i et system. Få bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
*2: Kun biler med farvedisplay
*3: Biler med multidrive
*4: Biler med manuel transmission
*2Stop & Start-indikator (hvis monteret) S. 374
*2Indikator for fartgrænse (hvis monteret) S. 330
Indikator for lav udendørstemperaturS. 120
IndikatorerSide
OM10528DK.book Page 116 Tuesday, December 6, 2016 12:29 PM

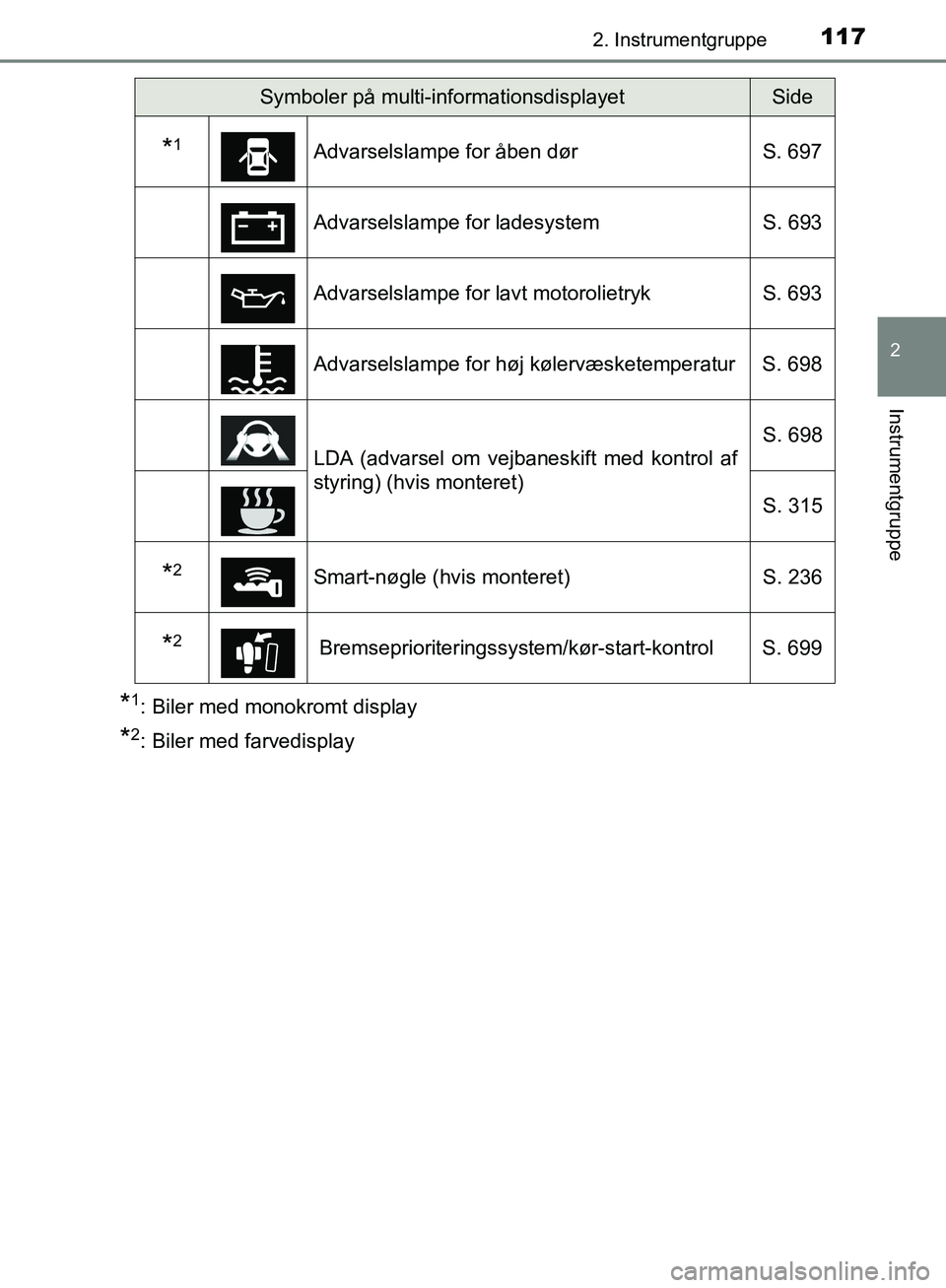

1172. Instrumentgruppe
2
Instrumentgruppe
OM10528DK_C-HR
*1: Biler med monokromt display
*2: Biler med farvedisplay
Symboler på multi-informationsdisplayetSide
*1Advarselslampe for åben dørS. 697
Advarselslampe for ladesystem S. 693
Advarselslampe for lavt motorolietryk S. 693
Advarselslampe for høj kølervæsketemperatur S. 698
LDA (advarsel om vejbaneskift med kontrol af
styring) (hvis monteret) S. 698
S. 315
*2Smart-nøgle (hvis monteret)
S. 236
*2 Bremseprioriteringssystem/kør-start-kontrol S. 699
OM10528DK.book Page 117 Tuesday, December 6, 2016 12:29 PM

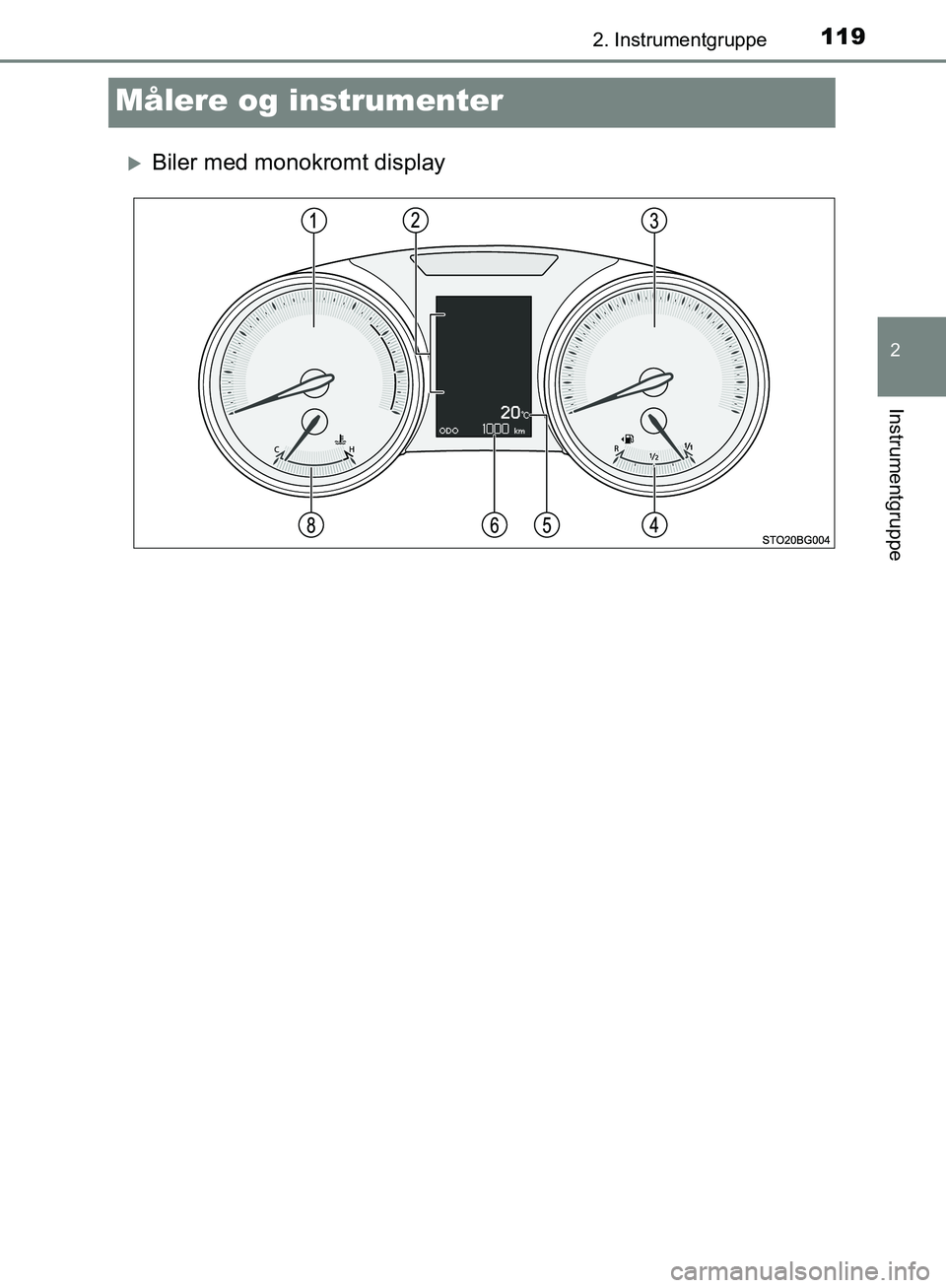

119
2
2. Instrumentgruppe
Instrumentgruppe
OM10528DK_C-HR
Målere og instrumenter
Biler med monokromt display
OM10528DK.book Page 119 Tuesday, December 6, 2016 12:29 PM

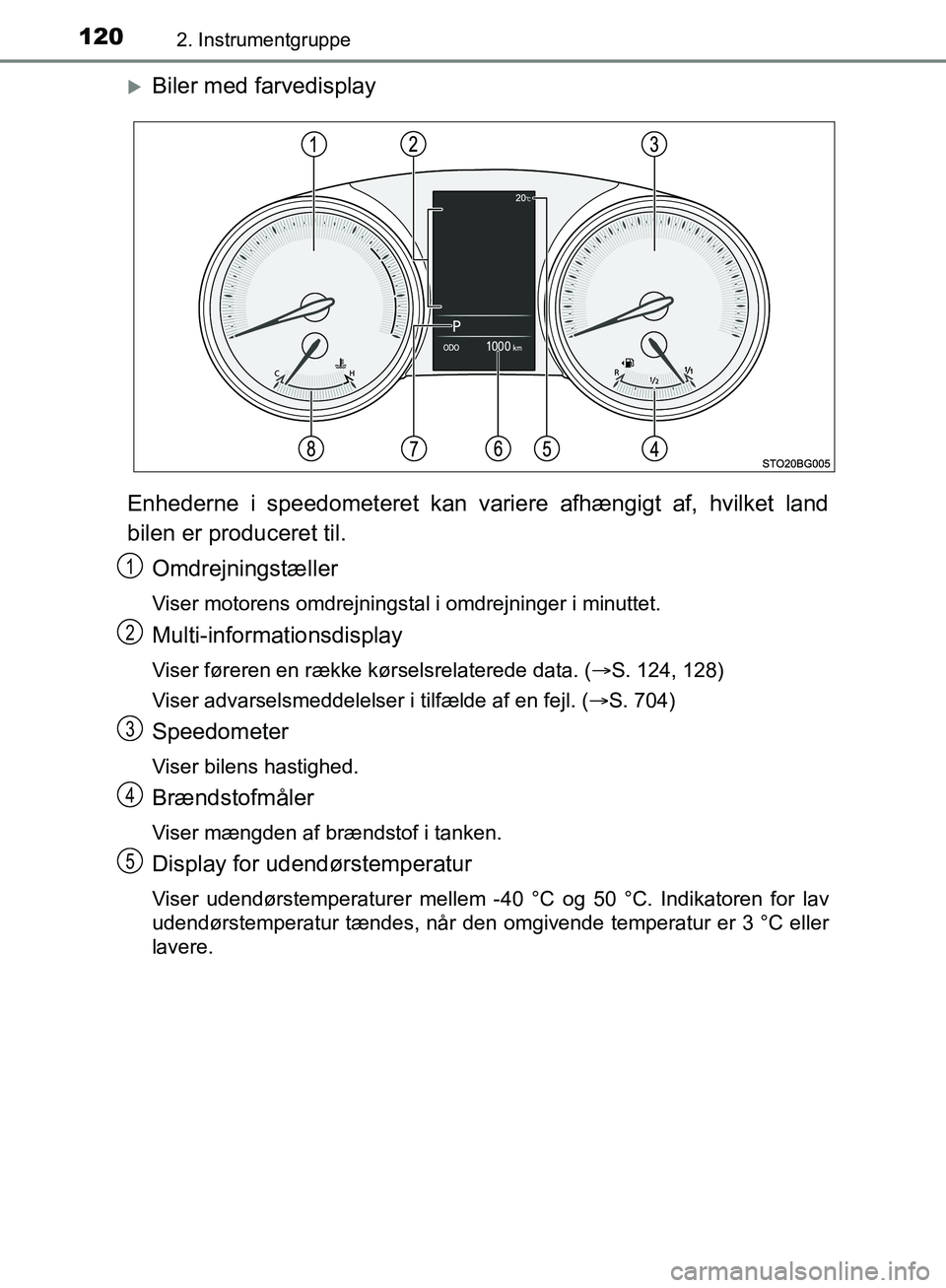

1202. Instrumentgruppe
OM10528DK_C-HR
Biler med farvedisplay
Enhederne i speedometeret kan variere afhængigt af, hvilket land
bilen er produceret til. Omdrejningstæller
Viser motorens omdrejningstal i omdrejninger i minuttet.
Multi-informationsdisplay
Viser føreren en række kørselsrelaterede data. ( S. 124, 128)
Viser advarselsmeddelelser i tilfælde af en fejl. (S. 704)
Speedometer
Viser bilens hastighed.
Brændstofmåler
Viser mængden af brændstof i tanken.
Display for udendørstemperatur
Viser udendørstemperaturer mellem -40 °C og 50 °C. Indikatoren for lav
udendørstemperatur tændes, når den omgivende temperatur er 3 °C eller
lavere.
1
2
3
4
5
OM10528DK.book Page 120 Tuesday, December 6, 2016 12:29 PM

1212. Instrumentgruppe
2
Instrumentgruppe
OM10528DK_C-HR
Viser kilometer-/triptæller
Viser følgende punkter.
Kilometertæller:
Viser det samlede antal kilometer, bilen har kørt.
Triptæller:
Viser den kørte afstand, siden tælleren blev nulstillet sidst. Triptæller A og
B kan bruges til registrering og visning af forskellige afstande uafhængigt
af hinanden.
Information om påkrævet vedligeholdelse:
Viser det resterende antal kilometer, før motorolien bør skiftes. Hvis der
vises et "-" foran kilometertallet, betyder det, at tidspunktet for motorolie-
skift er overskredet. Få motorolien skiftet hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
• Viser oplysning om tid til service, når tændingskontakten drejes til "ON" (biler uden smart-nøgle) eller IGNITION ON (biler med smart-nøgle).
• Nulstillingsmetode for oplysning om tid til service ( S. 621)
Driftstid for Stop & Start-systemet (hvis monteret):
Viser den samlede tid, motoren har været standset vha. Stop & Start-syste-
met under den aktuelle standsning af motoren.
Display til instrumentbordsbelysning (monokromt display):
Viser displayet til regulering af instrumentbelysningen.
Visning af gearposition og gearområde (farvedisplay)
Viser den valgte gearposition eller det valgte gearområde. ( S. 244)
Temperaturmåler for kølervæske
Viser kølervæsketemperaturen.
6
7
8
OM10528DK.book Page 121 Tuesday, December 6, 2016 12:29 PM
