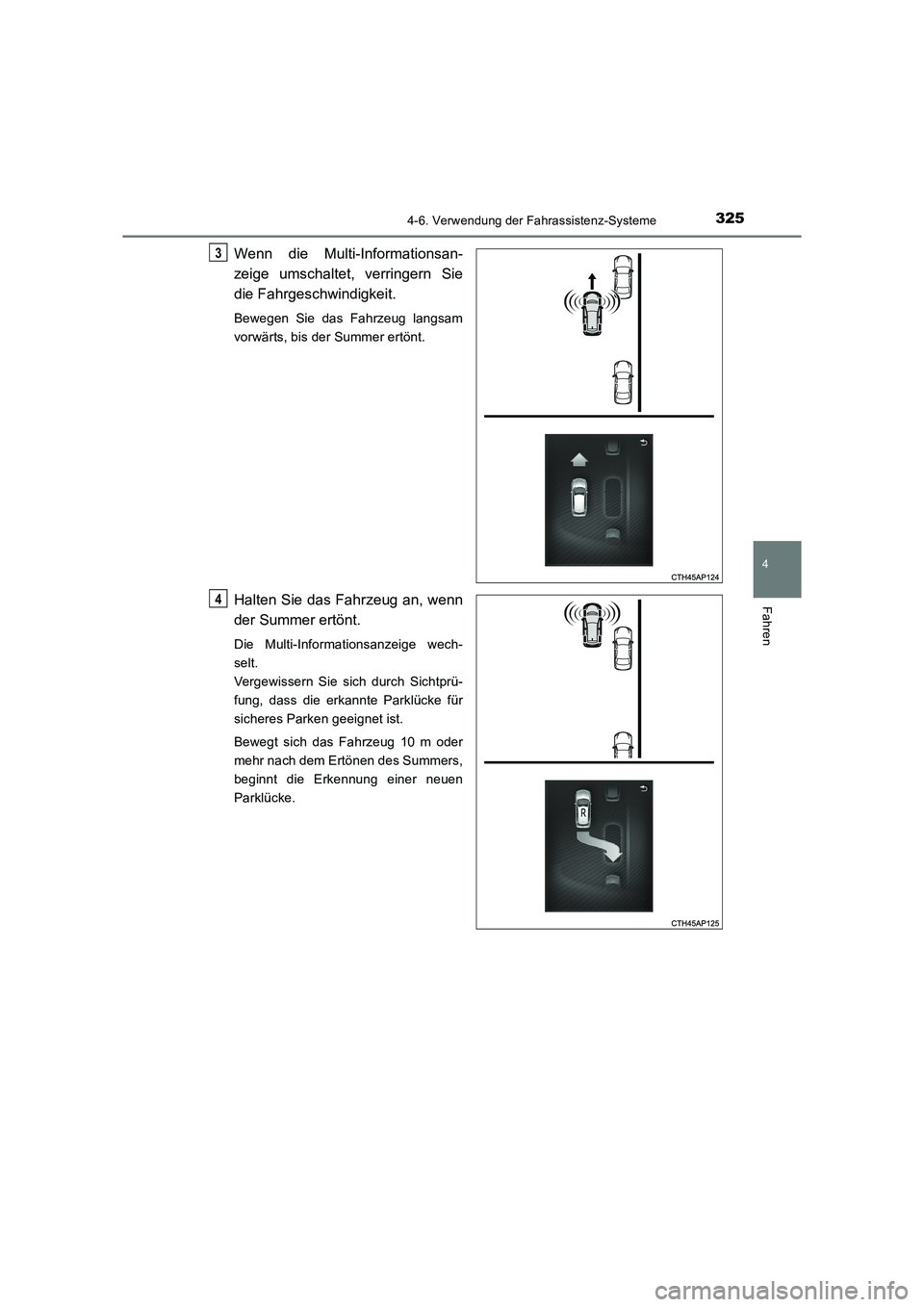

3254-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12K55M)
Wenn die Multi-Informationsan-
zeige umschaltet, verringern Sie
die Fahrgeschwindigkeit.
Bewegen Sie das Fahrzeug langsam
vorwärts, bis der Summer ertönt.
Halten Sie das Fahrzeug an, wenn
der Summer ertönt.
Die Multi-Informationsanzeige wech-
selt.
Vergewissern Sie sich durch Sichtprü-
fung, dass die erkannte Parklücke für
sicheres Parken geeignet ist.
Bewegt sich das Fahrzeug 10 m oder
mehr nach dem Ertönen des Summers,
beginnt die Erkennung einer neuen
Parklücke.
3
4

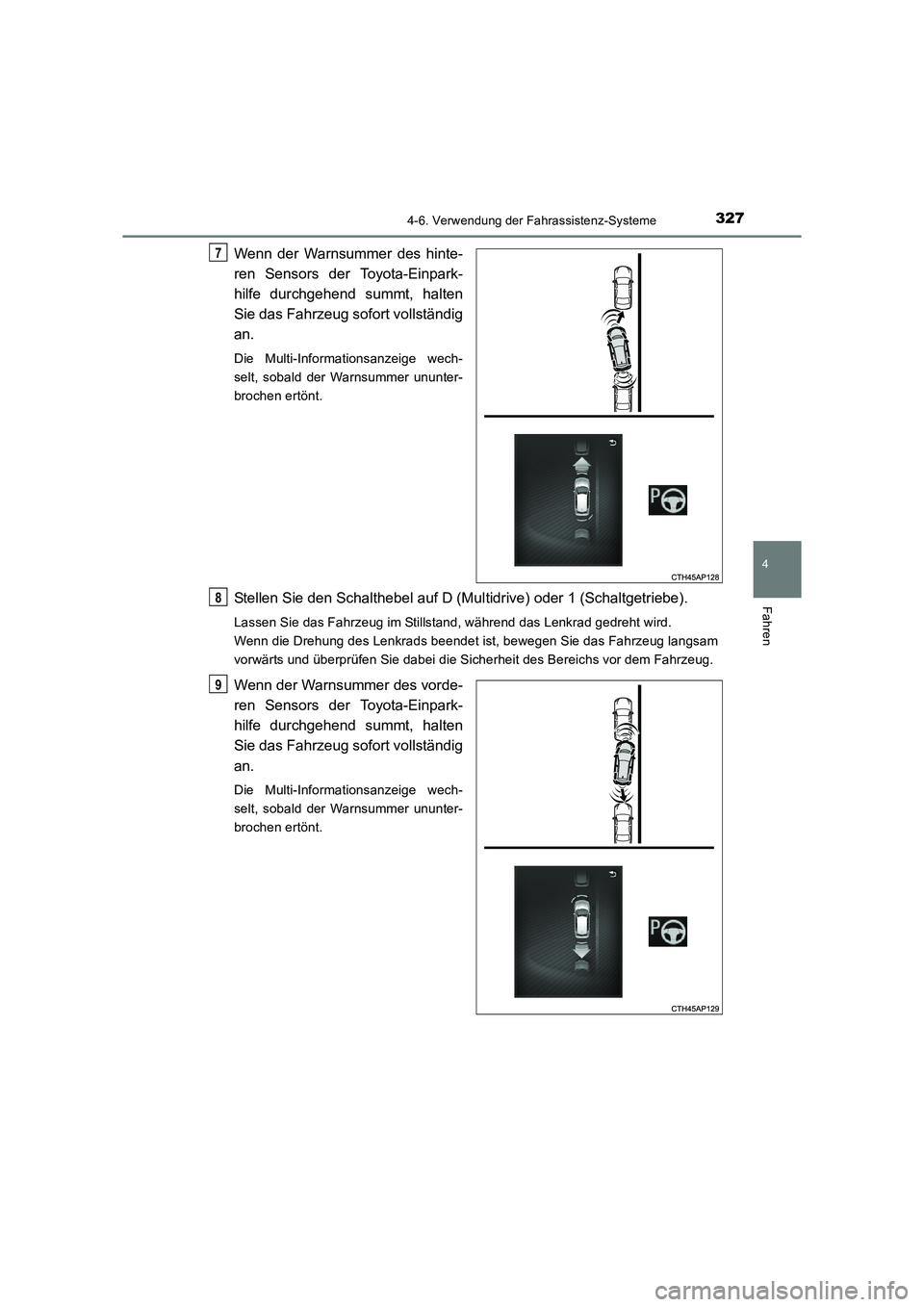

3274-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12K55M)
Wenn der Warnsummer des hinte-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
Stellen Sie den Schalthebel auf D (Multidrive) oder 1 (Schaltgetriebe).
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
vorwärts und überprüfen Sie dabei die Sicherheit des Bereichs vor dem Fahrzeug.
Wenn der Warnsummer des vorde-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
7
8
9

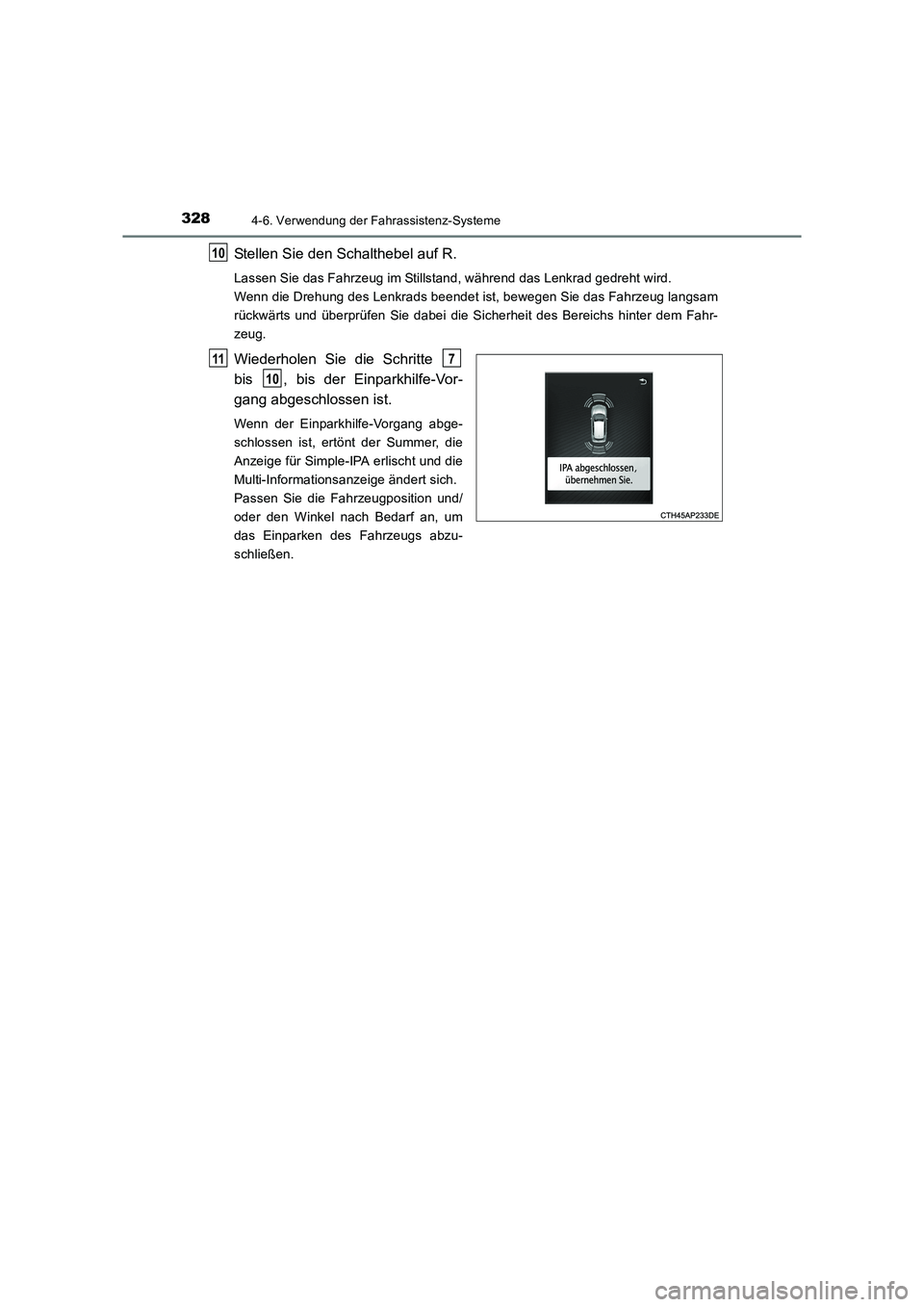

3284-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12K55M)
Stellen Sie den Schalthebel auf R.
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
rückwärts und überprüfen Sie dabei die Sicherheit des Bereichs hinter dem Fahr-
zeug.
Wiederholen Sie die Schritte
bis , bis der Einparkhilfe-Vor-
gang abgeschlossen ist.
Wenn der Einparkhilfe-Vorgang abge-
schlossen ist, ertönt der Summer, die
Anzeige für Simple-IPA erlischt und die
Multi-Informationsanzeige ändert sich.
Passen Sie die Fahrzeugposition und/
oder den Winkel nach Bedarf an, um
das Einparken des Fahrzeugs abzu-
schließen.
10
117
10

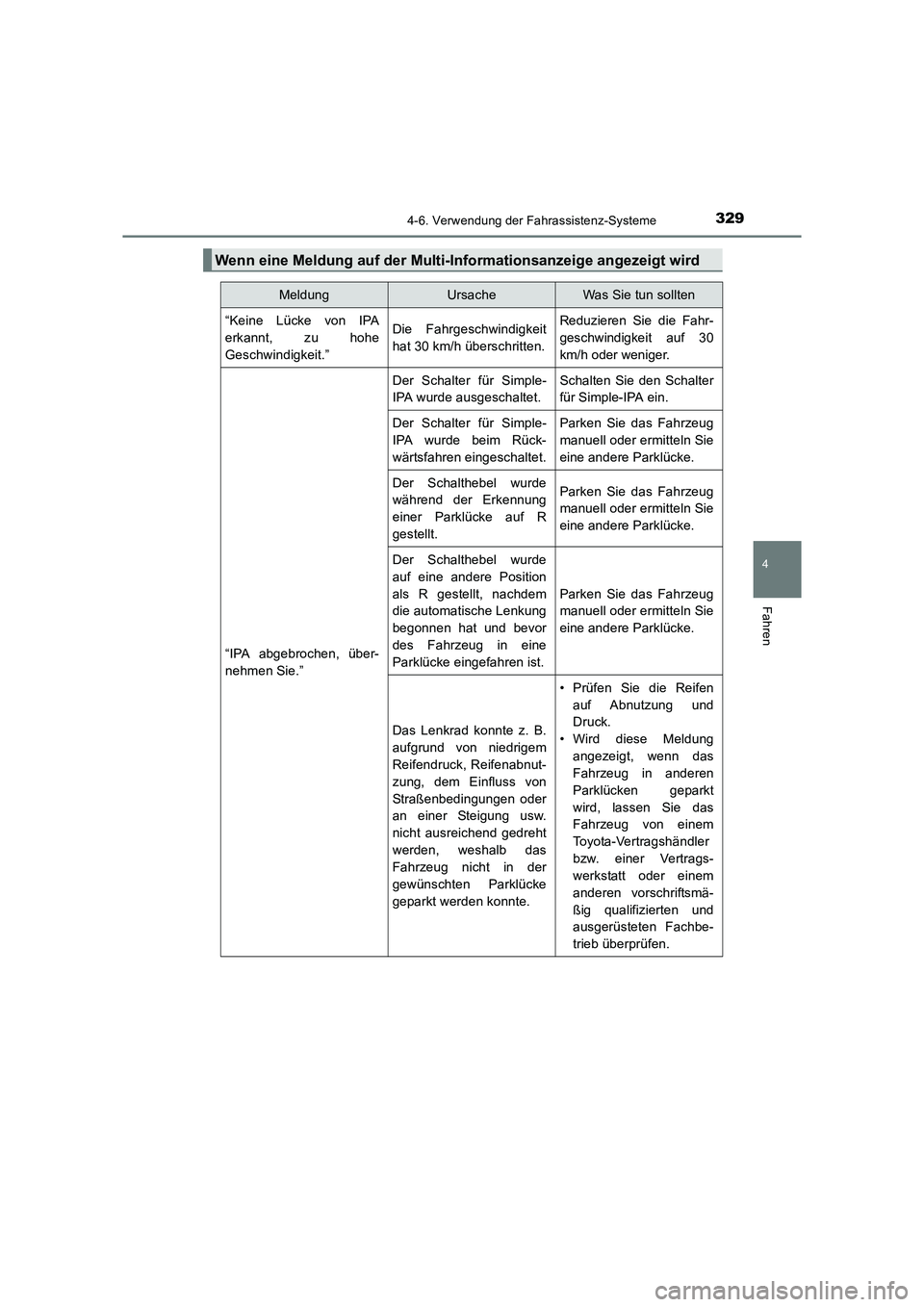

3294-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12K55M)
Wenn eine Meldung auf der Multi-Informationsanzeige angezeigt wird
MeldungUrsacheWas Sie tun sollten
“Keine Lücke von IPA
erkannt, zu hohe
Geschwindigkeit.” Die Fahrgeschwindigkeit
hat 30 km/h überschritten.Reduzieren Sie die Fahr-
geschwindigkeit auf 30
km/h oder weniger.
“IPA abgebrochen, über-
nehmen Sie.”
Der Schalter für Simple-
IPA wurde ausgeschaltet.Schalten Sie den Schalter
für Simple-IPA ein.
Der Schalter für Simple-
IPA wurde beim Rück-
wärtsfahren eingeschaltet.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Der Schalthebel wurde
während der Erkennung
einer Parklücke auf R
gestellt.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Der Schalthebel wurde
auf eine andere Position
als R gestellt, nachdem
die automatische Lenkung
begonnen hat und bevor
des Fahrzeug in eine
Parklücke eingefahren ist.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Das Lenkrad konnte z. B.
aufgrund von niedrigem
Reifendruck, Reifenabnut-
zung, dem Einfluss von
Straßenbedingungen oder
an einer Steigung usw.
nicht ausreichend gedreht
werden, weshalb das
Fahrzeug nicht in der
gewünschten Parklücke
geparkt werden konnte.
• Prüfen Sie die Reifen
auf Abnutzung und
Druck.
• Wird diese Meldung angezeigt, wenn das
Fahrzeug in anderen
Parklücken geparkt
wird, lassen Sie das
Fahrzeug von einem
Toyota-Vertragshändler
bzw. einer Vertrags-
werkstatt oder einem
anderen vorschriftsmä-
ßig qualifizierten und
ausgerüsteten Fachbe-
trieb überprüfen.

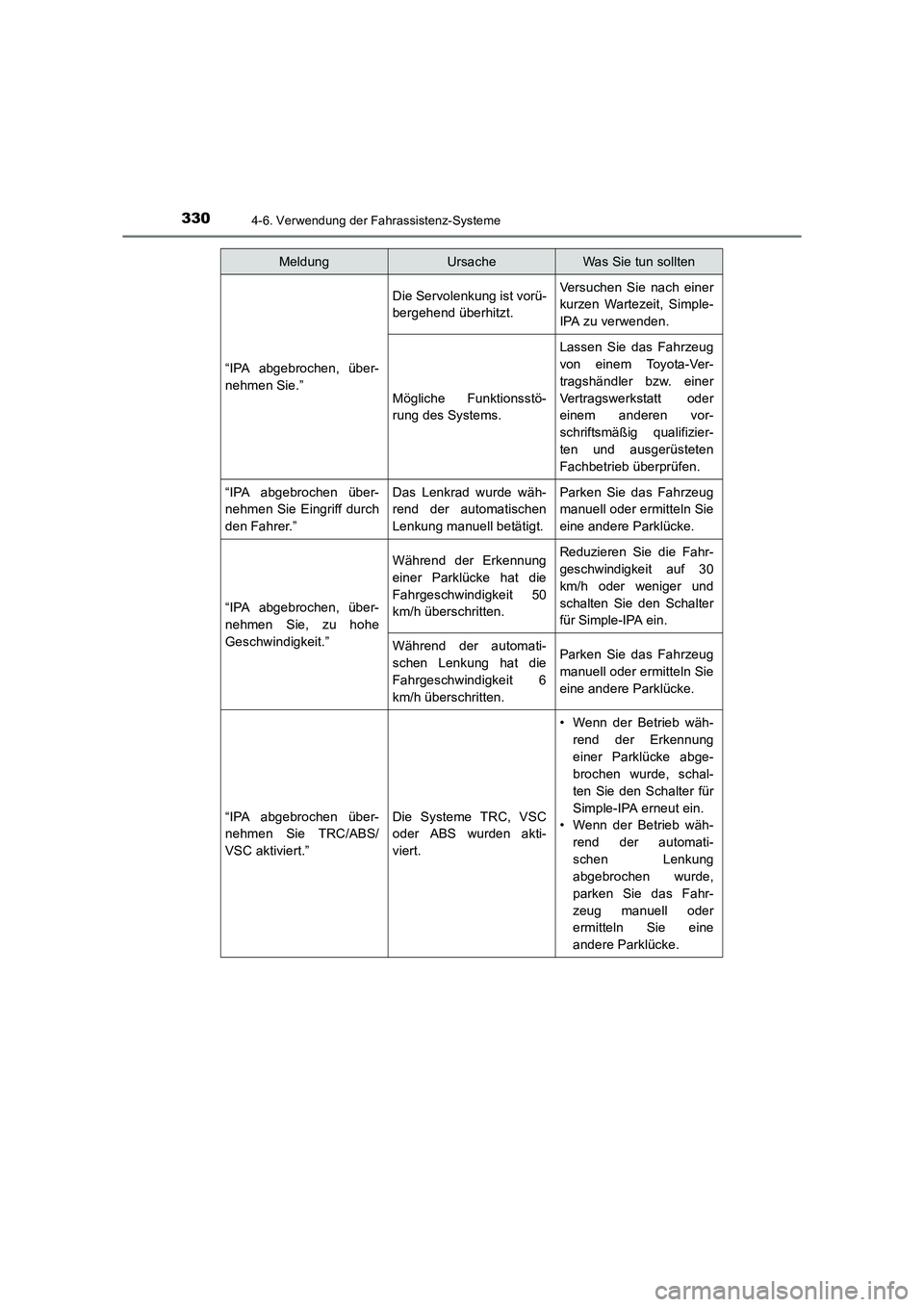

3304-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12K55M)
“IPA abgebrochen, über-
nehmen Sie.”
Die Servolenkung ist vorü-
bergehend überhitzt.Versuchen Sie nach einer
kurzen Wartezeit, Simple-
IPA zu verwenden.
Mögliche Funktionsstö-
rung des Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
“IPA abgebrochen über-
nehmen Sie Eingriff durch
den Fahrer.”Das Lenkrad wurde wäh-
rend der automatischen
Lenkung manuell betätigt.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
“IPA abgebrochen, über-
nehmen Sie, zu hohe
Geschwindigkeit.”
Während der Erkennung
einer Parklücke hat die
Fahrgeschwindigkeit 50
km/h überschritten.Reduzieren Sie die Fahr-
geschwindigkeit auf 30
km/h oder weniger und
schalten Sie den Schalter
für Simple-IPA ein.
Während der automati-
schen Lenkung hat die
Fahrgeschwindigkeit 6
km/h überschritten.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
“IPA abgebrochen über-
nehmen Sie TRC/ABS/
VSC aktiviert.”Die Systeme TRC, VSC
oder ABS wurden akti-
viert.
• Wenn der Betrieb wäh-rend der Erkennung
einer Parklücke abge-
brochen wurde, schal-
ten Sie den Schalter für
Simple-IPA erneut ein.
• Wenn der Betrieb wäh-
rend der automati-
schen Lenkung
abgebrochen wurde,
parken Sie das Fahr-
zeug manuell oder
ermitteln Sie eine
andere Parklücke.
MeldungUrsacheWas Sie tun sollten

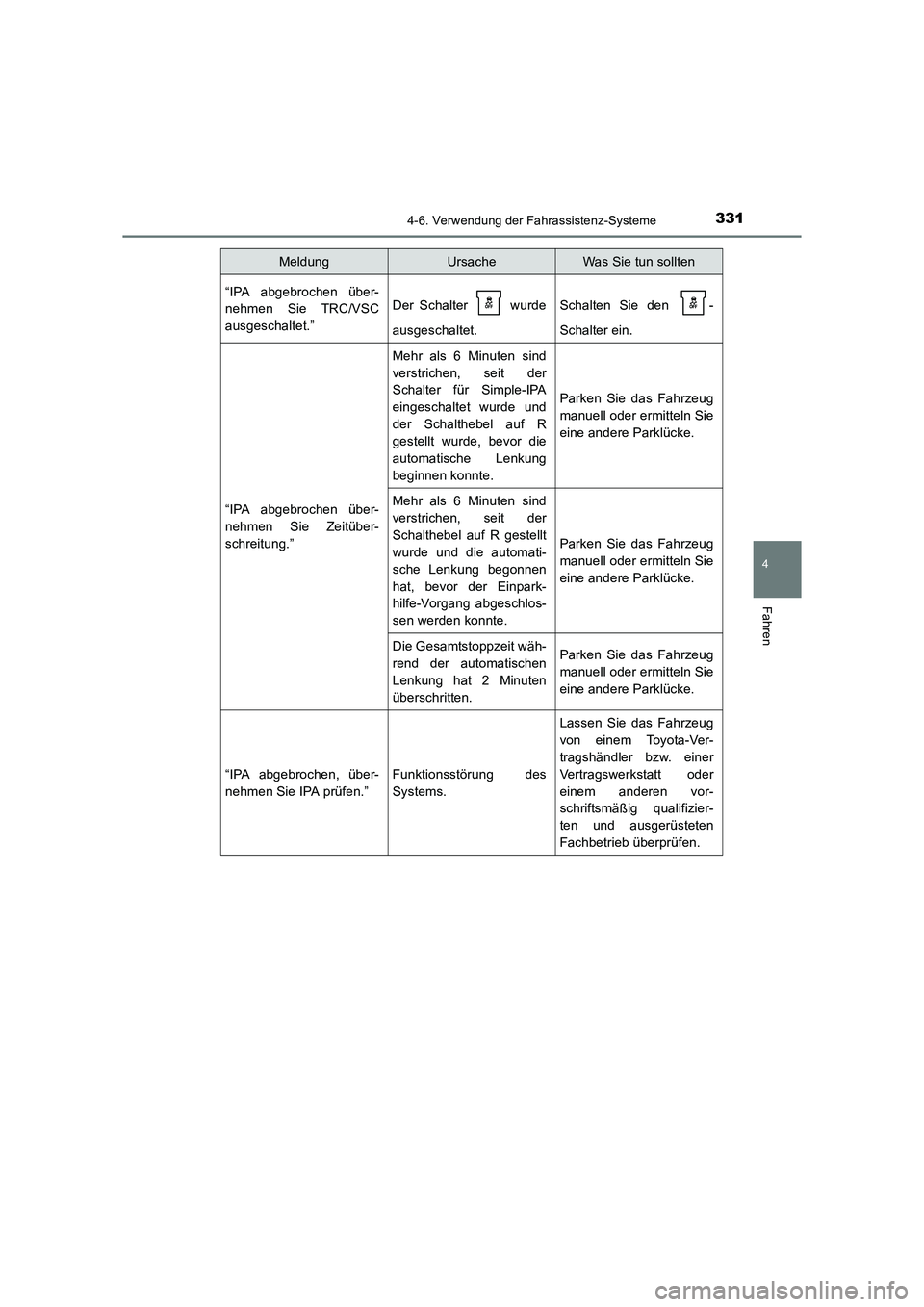

3314-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12K55M)
“IPA abgebrochen über-
nehmen Sie TRC/VSC
ausgeschaltet.”Der Schalter wurde
ausgeschaltet.Schalten Sie den -
Schalter ein.
“IPA abgebrochen über-
nehmen Sie Zeitüber-
schreitung.”
Mehr als 6 Minuten sind
verstrichen, seit der
Schalter für Simple-IPA
eingeschaltet wurde und
der Schalthebel auf R
gestellt wurde, bevor die
automatische Lenkung
beginnen konnte.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Mehr als 6 Minuten sind
verstrichen, seit der
Schalthebel auf R gestellt
wurde und die automati-
sche Lenkung begonnen
hat, bevor der Einpark-
hilfe-Vorgang abgeschlos-
sen werden konnte.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Die Gesamtstoppzeit wäh-
rend der automatischen
Lenkung hat 2 Minuten
überschritten.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
“IPA abgebrochen, über-
nehmen Sie IPA prüfen.”Funktionsstörung des
Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
MeldungUrsacheWas Sie tun sollten

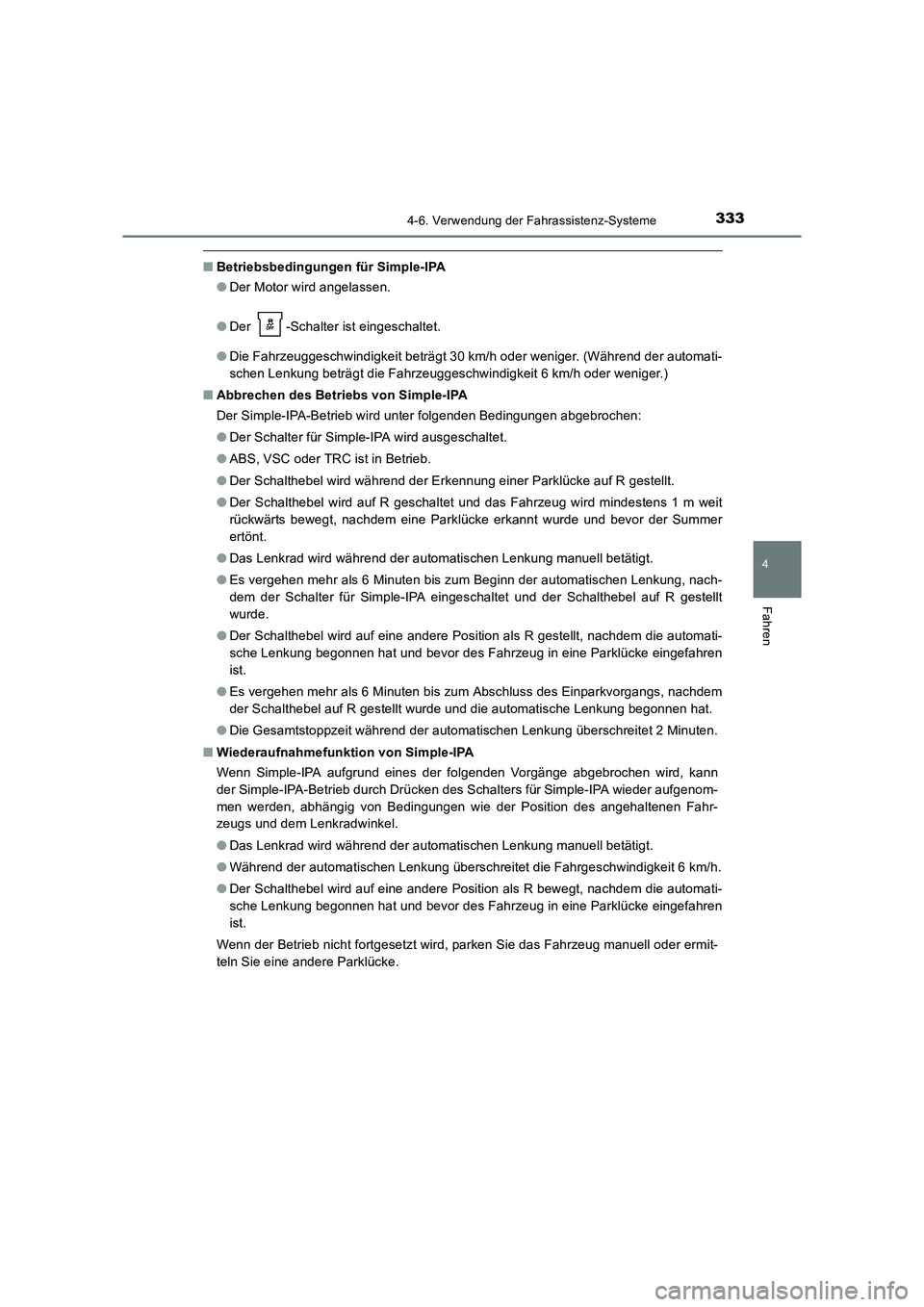

3334-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_Touring_Sports_EM (OM12K55M)
■Betriebsbedingungen für Simple-IPA
●Der Motor wird angelassen.
● Der -Schalter ist eingeschaltet.
● Die Fahrzeuggeschwindigkeit beträgt 30 km/h oder weniger. (Während der automati-
schen Lenkung beträgt die Fahrzeuggeschwindigkeit 6 km/h oder weniger.)
■ Abbrechen des Betriebs von Simple-IPA
Der Simple-IPA-Betrieb wird unter folgenden Bedingungen abgebrochen:
●Der Schalter für Simple-IPA wird ausgeschaltet.
● ABS, VSC oder TRC ist in Betrieb.
● Der Schalthebel wird während der Erkennung einer Parklücke auf R gestellt.
● Der Schalthebel wird auf R geschaltet und das Fahrzeug wird mindestens 1 m weit
rückwärts bewegt, nachdem eine Parklücke erkannt wurde und bevor der Summer
ertönt.
● Das Lenkrad wird während der automatischen Lenkung manuell betätigt.
● Es vergehen mehr als 6 Minuten bis zum Beginn der automatischen Lenkung, nach-
dem der Schalter für Simple-IPA eingeschaltet und der Schalthebel auf R gestellt
wurde.
● Der Schalthebel wird auf eine andere Position als R gestellt, nachdem die automati-
sche Lenkung begonnen hat und bevor des Fahrzeug in eine Parklücke eingefahren
ist.
● Es vergehen mehr als 6 Minuten bis zum Abschluss des Einparkvorgangs, nachdem
der Schalthebel auf R gestellt wurde und die automatische Lenkung begonnen hat.
● Die Gesamtstoppzeit während der automatischen Lenkung überschreitet 2 Minuten.
■ Wiederaufnahmefunktion von Simple-IPA
Wenn Simple-IPA aufgrund eines der folgenden Vorgänge abgebrochen wird, kann
der Simple-IPA-Betrieb durch Drücken des Schalters für Simple-IPA wieder aufgenom-
men werden, abhängig von Bedingungen wie der Position des angehaltenen Fahr-
zeugs und dem Lenkradwinkel.
●Das Lenkrad wird während der automatischen Lenkung manuell betätigt.
● Während der automatischen Lenkung überschreitet die Fahrgeschwindigkeit 6 km/h.
● Der Schalthebel wird auf eine andere Position als R bewegt, nachdem die automati-
sche Lenkung begonnen hat und bevor des Fahrzeug in eine Parklücke eingefahren
ist.
Wenn der Betrieb nicht fortgesetzt wird, parken Sie das Fahrzeug manuell oder ermit-
teln Sie eine andere Parklücke.

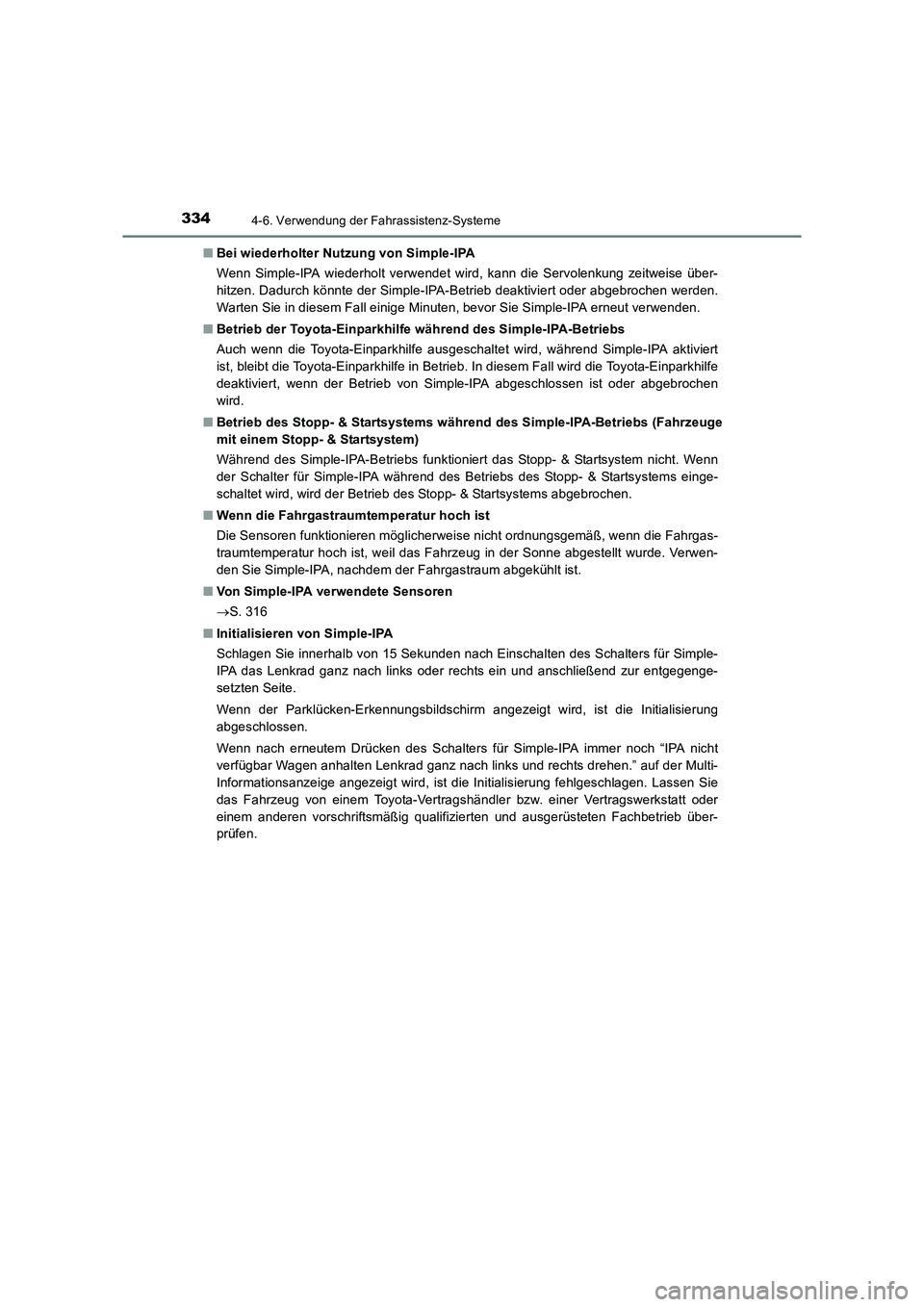

3344-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_Touring_Sports_EM (OM12K55M)■
Bei wiederholter Nutzung von Simple-IPA
Wenn Simple-IPA wiederholt verwendet wird, kann die Servolenkung zeitweise über-
hitzen. Dadurch könnte der Simple-IPA-Betrieb deaktiviert oder abgebrochen werden.
Warten Sie in diesem Fall einige Minuten, bevor Sie Simple-IPA erneut verwenden.
■ Betrieb der Toyota-Einparkhilfe während des Simple-IPA-Betriebs
Auch wenn die Toyota-Einparkhilfe ausgeschaltet wird, während Simple-IPA aktiviert
ist, bleibt die Toyota-Einparkhilfe in Betrieb. In diesem Fall wird die Toyota-Einparkhilfe
deaktiviert, wenn der Betrieb von Simple-IPA abgeschlossen ist oder abgebrochen
wird.
■ Betrieb des Stopp- & Startsystems während des Simple-IPA-Betriebs (Fahrzeuge
mit einem Stopp- & Startsystem)
Während des Simple-IPA-Betriebs funktioniert das Stopp- & Startsystem nicht. Wenn
der Schalter für Simple-IPA während des Betriebs des Stopp- & Startsystems einge-
schaltet wird, wird der Betrieb des Stopp- & Startsystems abgebrochen.
■ Wenn die Fahrgastraumtemperatur hoch ist
Die Sensoren funktionieren möglicherweise nicht ordnungsgemäß, wenn die Fahrgas-
traumtemperatur hoch ist, weil das Fahrzeug in der Sonne abgestellt wurde. Verwen-
den Sie Simple-IPA, nachdem der Fahrgastraum abgekühlt ist.
■ Von Simple-IPA verwendete Sensoren
→S. 316
■ Initialisieren von Simple-IPA
Schlagen Sie innerhalb von 15 Sekunden nach Einschalten des Schalters für Simple-
IPA das Lenkrad ganz nach links oder rechts ein und anschließend zur entgegenge-
setzten Seite.
Wenn der Parklücken-Erkennungsbildschirm angezeigt wird, ist die Initialisierung
abgeschlossen.
Wenn nach erneutem Drücken des Schalters für Simple-IPA immer noch “IPA nicht
verfügbar Wagen anhalten Lenkrad ganz nach links und rechts drehen.” auf der Multi-
Informationsanzeige angezeigt wird, ist die Initialisierung fehlgeschlagen. Lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
