2016 TOYOTA AURIS HYBRID Manuel du propriétaire (in French)

4817-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12K48K)
XVéhicules avec phares à LED
■Arrière (véhicules à conduite à gauche)
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)1
2
3
Feu de recul
Feux de stop
Clignotants arrière
Éclairages de plaque d'immatriculation1
2
3
4
UK AURIS_HV_HB_OM_French_OM12K48K.book 481 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4827-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12K48K)■
Arrière (véhicules à conduite à droite)
Feux de stop
Feu de recul
Éclairages de plaque d'immatriculation
Clignotants arrière1
2
3
4
UK AURIS_HV_HB_OM_French_OM12K48K.book 482 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4837-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12K48K)■
Phares (véhicules avec phares halogène)
Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)
Retirez le cache.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Débranchez le connecteur en
appuyant sur le déverrouillage.
Remplacement des ampoules
1
2
3
4
UK AURIS_HV_HB_OM_French_OM12K48K.book 483 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4847-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12K48K)
Remplacez l'ampoule et instal-
lez le culot de l'ampoule.
Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.
Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de
l'ampoule pour vérifier qu'elle n'est
pas desserrée, allumez les phares
une fois afin de vérifier visuellement
qu'aucune lumière ne passe à tra-
vers le montage.
Installez le cache.
Pour vous assurer que le cache est
installé correctement, alignez la par-
tie saillante (A) avec le centre de la
zone (B) indiquée sur l'illustration et
appuyez fermement sur le périmètre
du cache.
Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)
5
6
AB
7
8
UK AURIS_HV_HB_OM_French_OM12K48K.book 484 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4857-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12K48K)■
Feux antibrouillards avant (sur modèles équipés)
Tournez le volant à l'opposé de
l'éclairage que vous souhaitez
remplacer.
Tournez le volant jusqu'à un point
vous permettant de passer facile-
ment la main entre le pneu et la
doublure d'aile.
Retirez les 2 vis et retirez par-
tiellement la doublure d'aile.
Retirez partiellement la doublure
d'aile jusqu'à ce que l'ampoule
soit visible.
Débranchez le connecteur en
appuyant sur le déverrouillage.
1
2
3
4
UK AURIS_HV_HB_OM_French_OM12K48K.book 485 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4867-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12K48K)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Installez une ampoule neuve.
Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.
Tournez dans le sens des aiguilles
d'une montre et serrez le culot de
l'ampoule.
Installez le connecteur.
Secouez doucement le connecteur
pour vérifier qu'il n'est pas desserré
et allumez les feux antibrouillards
avant une fois afin de vérifier visuel-
lement qu'aucune lumière ne passe
à travers le montage.
Lors de l'installation de la doublure d'aile, installez-la en procédant à
et dans le sens inverse.
Assurez-vous que la doublure d'aile est fixée à l'intérieur du pare-chocs.
5
6
7
83
2
UK AURIS_HV_HB_OM_French_OM12K48K.book 486 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4877-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12K48K)■

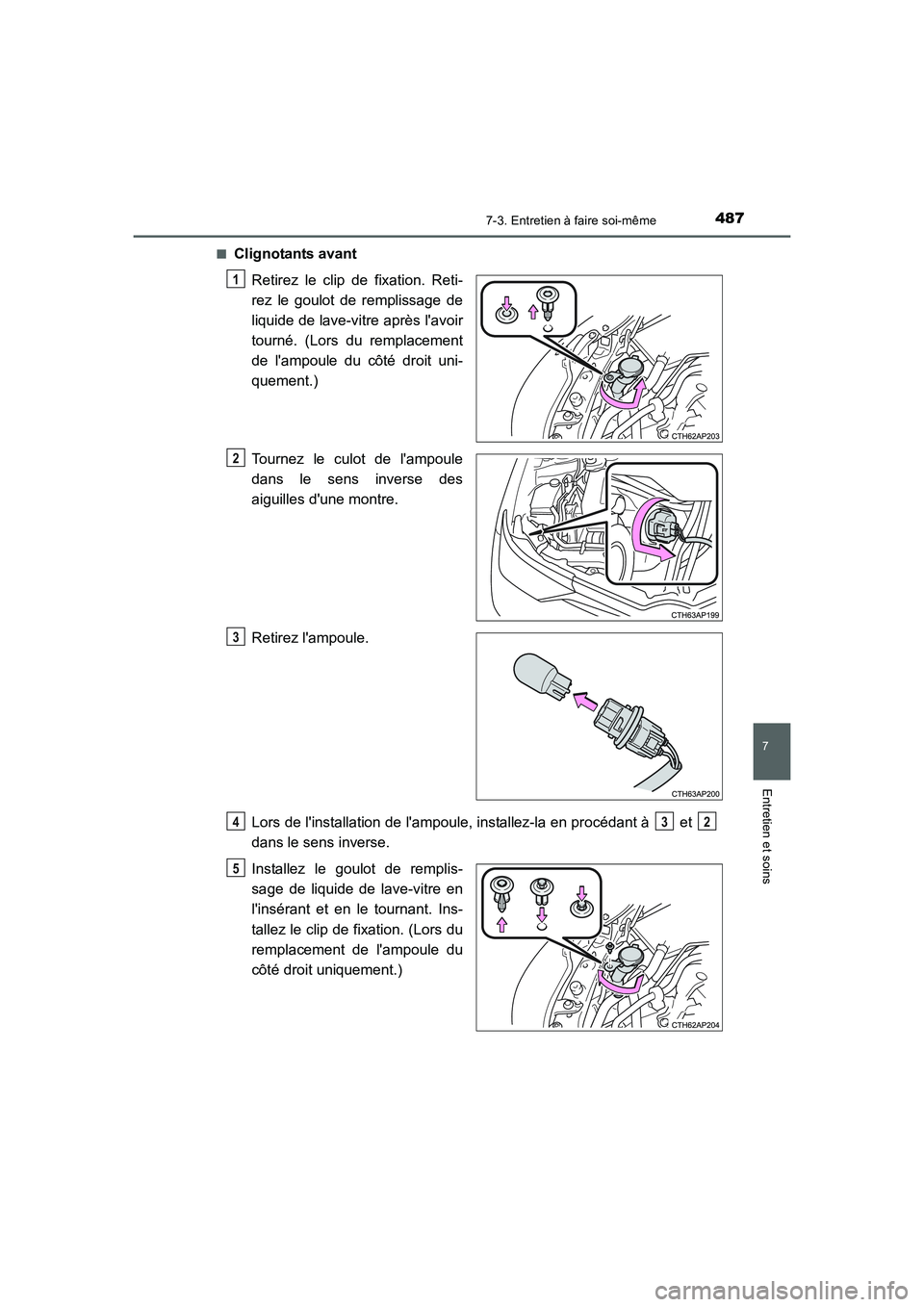

Clignotants avant
Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation de l'ampoule, installez-la en procédant à et
dans le sens inverse.
Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)
1
2
3
432
5
UK AURIS_HV_HB_OM_French_OM12K48K.book 487 ページ ２０１６年１月１８日　月曜日　午後３時２３分

4887-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12K48K)■
Feux de stop et clignotants arrière
Ouvrez le hayon et retirez les 2
vis. Retirez le bloc optique en
tirant droit vers l'arrière.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Feux de stop
Clignotants arrière
Retirez l'ampoule.
Feux de stop
Clignotants arrière
Lors de l'installation de l'ampoule, installez-la en procédant à et
dans le sens inverse.
Installez le bloc optique, puis
installez les 2 vis.
Alignez le guide ( ) et l'axe ( )
sur le bloc optique avec la fixation
lors de son installation.
1
2
1
2
3
1
2
432
5
12
UK AURIS_HV_HB_OM_French_OM12K48K.book 488 ページ ２０１６年１月１８日　月曜日　午後３時２３分
